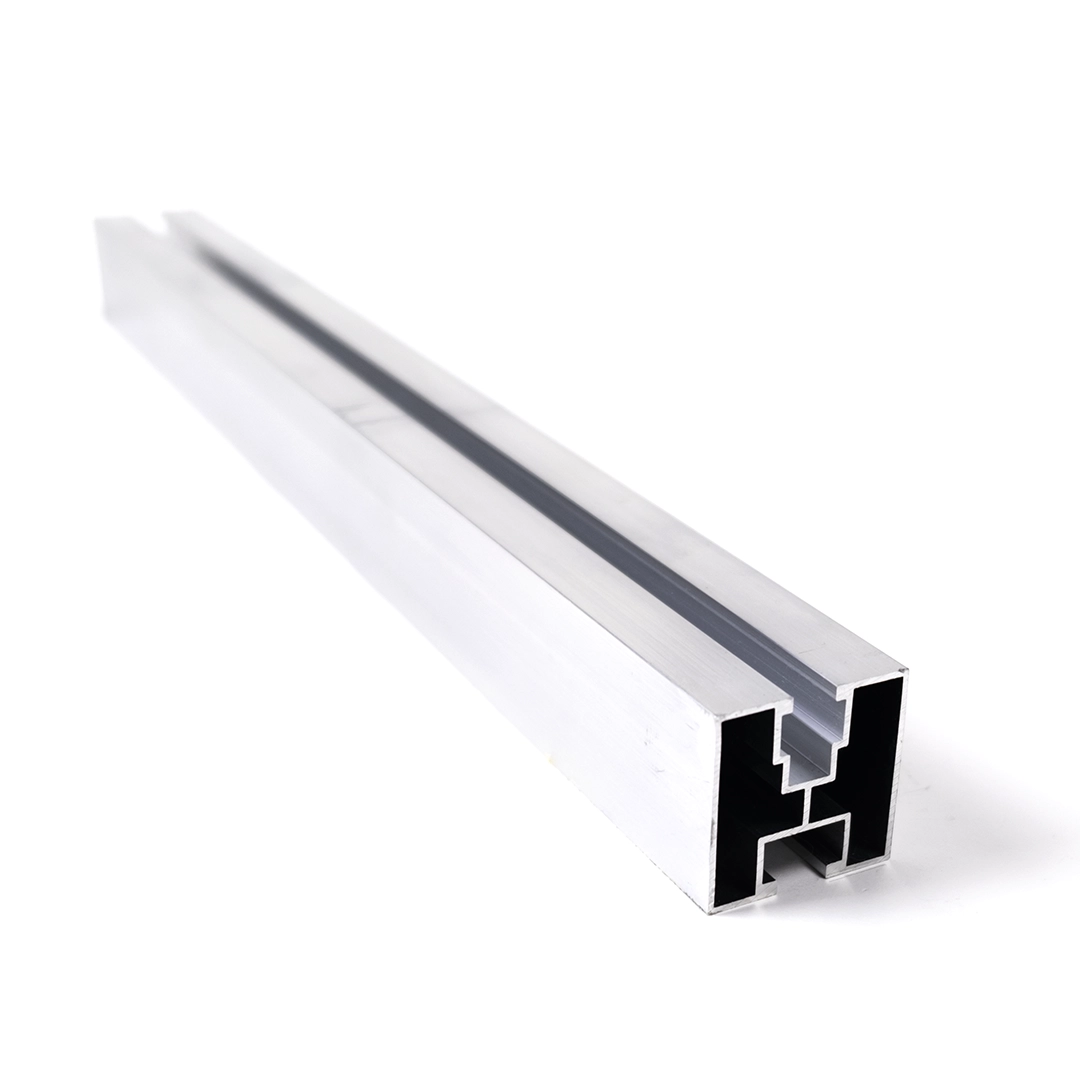

Profilé aluminium de montage PV 40×40 mm – rail 665 cm pour vis M10

Profilé aluminium de montage 40x40 mm avec deux rainures de rail

Le profilé de montage 40x40 mm d'une longueur de 665 cm est l'élément de base de la structure porteuse pour les modules photovoltaïques. Fabriqué en aluminium 6060, il allie une faible masse propre à une bonne résistance mécanique et une résistance totale à la corrosion. La construction à double rainure de la section — avec une rainure supérieure pour les pinces de fixation des panneaux et une rainure inférieure pour le raccordement aux crochets de toiture, adaptateurs ou triangles — permet de construire une sous-structure complète avec un seul profilé. Le montage repose sur des vis à tête hexagonale M10 DIN 933 dans la rainure inférieure et des écrous carrés M8 dans la rainure supérieure, ce qui élimine la nécessité de percer et accélère les travaux sur le toit. Le profilé est également disponible en version anodisée noire, et sa longueur peut être augmentée à l'aide de connecteurs de profilés disponibles séparément.

Avantages clés pour les équipes de montage

Section à double rainure 40x40 mm permettant la fixation simultanée des pinces et le raccordement à la sous-structure

Compatibilité avec les vis à tête hexagonale M10 DIN 933 et les écrous carrés M8 — éléments de fixation standard

Aluminium 6060 résistant à la corrosion, adapté à l'anodisation et garantissant une durabilité en conditions extérieures

Possibilité d'assembler les profilés en sections plus longues à l'aide de connecteurs dédiés

Épaisseur de paroi de 1,2 mm pour une masse de seulement 0,82 kg/m — construction légère facilitant le transport sur le toit

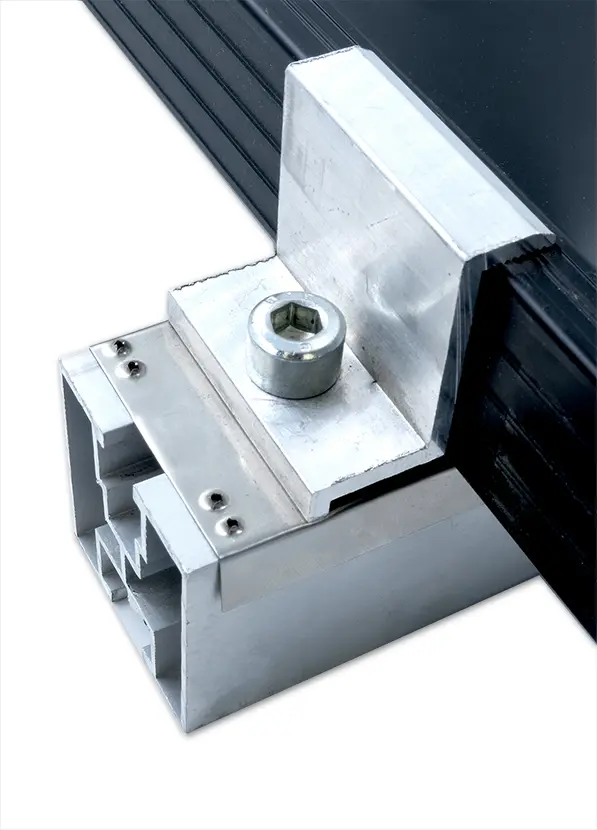

Pince fixée dans la rainure supérieure du profilé aluminium 40x40 mm — détail de montage

La rainure supérieure du rail, d'une largeur de 10,8 mm, accueille les écrous carrés M8 utilisés pour fixer les pinces latérales et centrales. Ainsi, les panneaux photovoltaïques peuvent être positionnés n'importe où le long du profilé — sans perçage ni adaptateurs supplémentaires. La rainure inférieure avec un orifice de 9 mm fonctionne avec les vis à tête hexagonale M10, qui permettent de relier le profilé aux crochets de toiture ou à d'autres éléments de la sous-structure. Cette configuration rend l'ensemble du système entièrement réglable et permet un positionnement précis du profilé par rapport au pan de toiture.

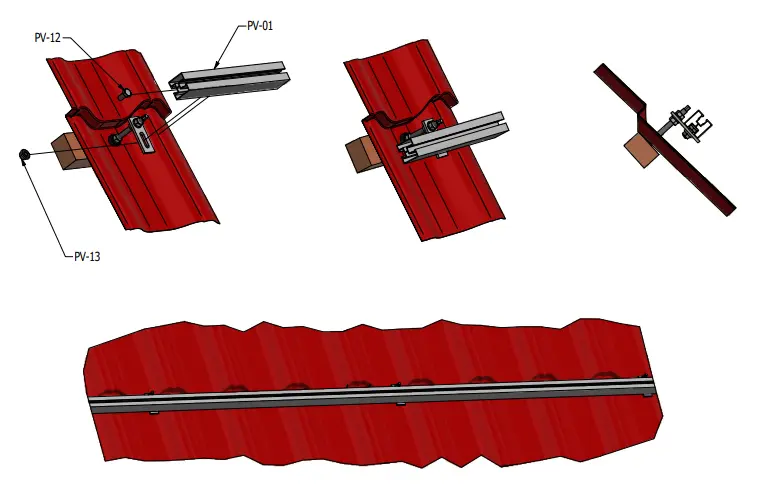

Schéma de montage du profilé aluminium sur un toit couvert de tuiles en tôle avec crochets et pinces

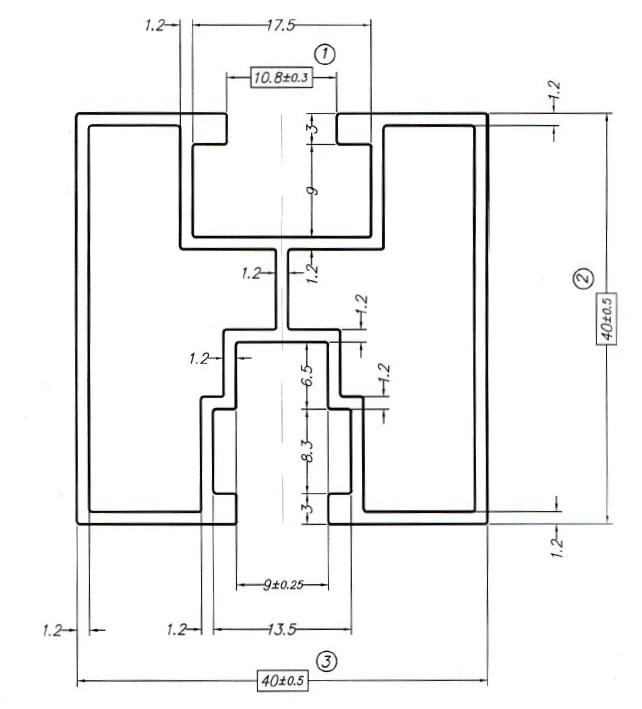

Dessin technique de la section du profilé 40x40 mm avec les dimensions des rainures et l'épaisseur des parois

Vidéo présentant le profilé de montage aluminium 40x40 mm

Vidéo présentant l'utilisation du profilé de montage PV

Vidéo présentant le montage d'une structure photovoltaïque avec profilé aluminium

Dimensions

Section (largeur x hauteur)	40 x 40 mm (tolérance +/-0,5 mm)
Longueur	665 cm
Épaisseur de paroi	1,2 mm
Masse par mètre	0,82 kg
Largeur de la rainure supérieure	10,8 mm (tolérance +/-0,3 mm)
Largeur de la rainure inférieure	9 mm (tolérance +/-0,75 mm)

Matériau et finition

Matériau / alliage	aluminium 6060
Finition de surface	brut (version anodisée noire disponible séparément)
Couleur	argent (naturel)

Montage et compatibilité

Rainure de montage / type de rainure	supérieure — pinces PV ; inférieure — crochets, adaptateurs, triangles
Vis compatibles	rainure supérieure : écrou carré M8 ; rainure inférieure : vis à tête hexagonale M10 DIN 933
Type de toit / support	toits en pente — tuiles en tôle, tôle trapézoïdale et autres (avec crochets appropriés)
Mode d'assemblage	connecteurs de profilés (disponibles séparément)

Autres paramètres

Version anodisée	oui (noire, disponible séparément)
Livraison	FTL (camion complet)

Données techniques

Longueur [mm]	6650
Profil [mm]	40×40
Type de rainure	Pour boulon hexagonal
Finition	Naturel
