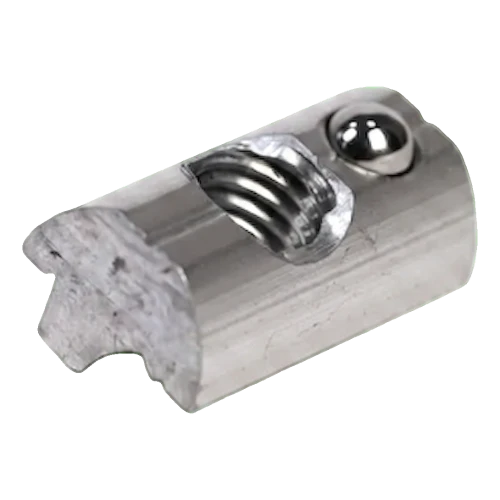

Insert coulissant M8 à bille de blocage pour profilé PV – aluminium 6060

Disponibilité: En stock (grande quantité)

Livraison sous: 6 Jours ouvrables

Poids: 0.004 kg

Prix / pcs.: 0,11 € 0.11

TTC 20%, hors frais de port

Prix net / pcs.: (0,10 €)

HT 20%, hors frais de port

* Quantité:

Pièce
Paquet: 500 Pièces
Paquet: 5000 Pièces
Paquet: 10000 Pièces

quantité pcs.

Total:

produit indisponible

ajouter à la liste de souhaits

* - Champ obligatoire

Évaluation:

4.95

Vendeur: -

Code produit: PV-05

recommander à un ami

Description

Insert coulissant M8 à bille de blocage pour profilé PV – aluminium 6060

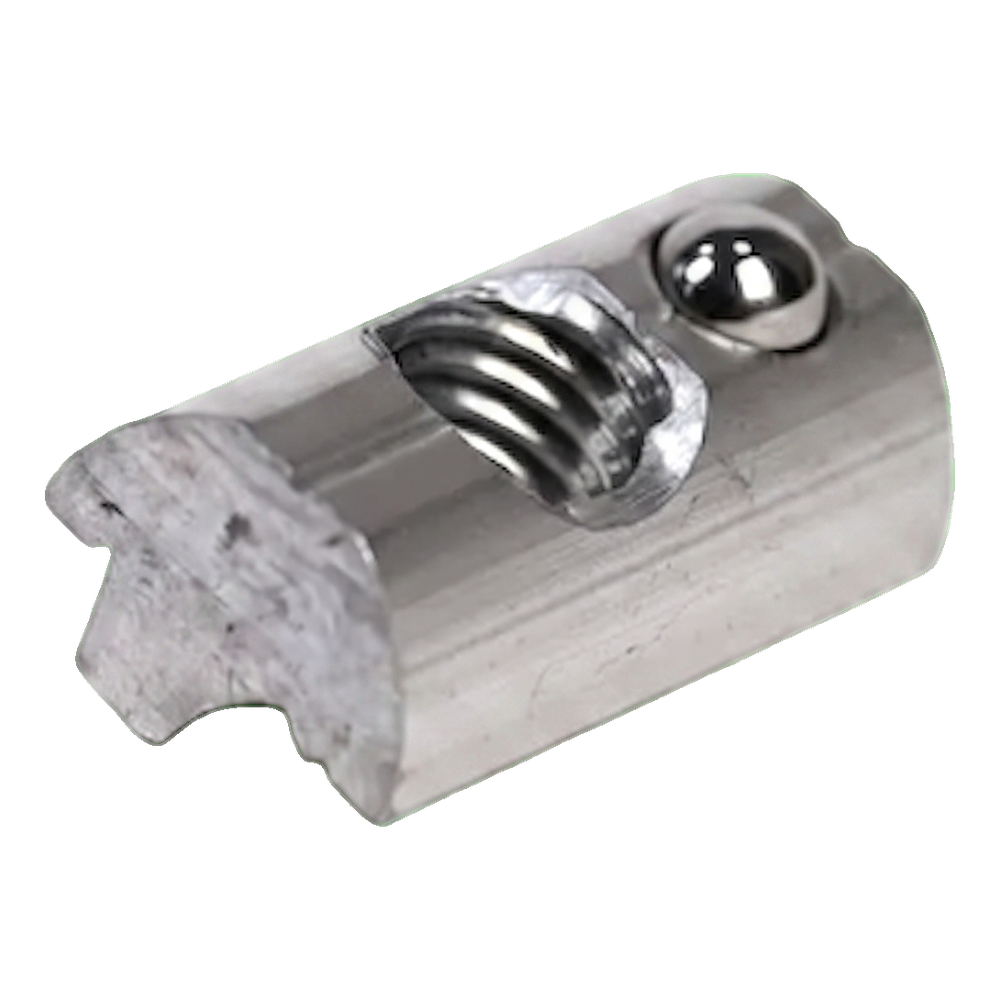

Insert coulissant M8 à bille de blocage – vue du produit

L'insert coulissant M8 à bille de blocage (écrou coulissant) est un élément de montage essentiel utilisé dans les installations photovoltaïques. Fabriqué en aluminium 6060, il allie une haute résistance mécanique à la légèreté et à la résistance à la corrosion. L'insert permet de fixer les pinces centrales et d'extrémité à n'importe quel endroit du profilé de montage, offrant ainsi à l'installateur une liberté totale de positionnement des modules PV.

La bille de blocage intégrée empêche l'insert de sortir de la rainure du profilé avant le serrage final de la vis, ce qui facilite considérablement le travail sur le toit — l'élément reste en position souhaitée pendant le montage des pinces et des panneaux.

Application et montage

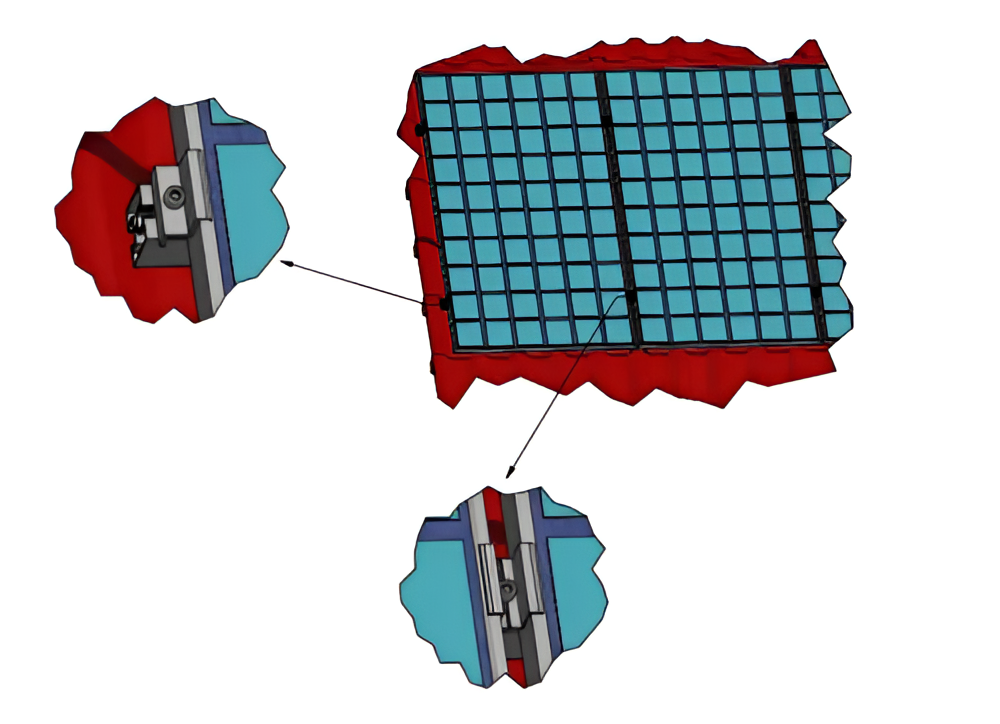

Schéma de montage de l'insert coulissant dans le profilé sous un panneau photovoltaïque sur toiture

L'insert coulissant se monte dans le rail supérieur du profilé aluminium. Une fois inséré dans la rainure du profilé, la bille de blocage maintient l'élément en position, tout en permettant de le faire glisser librement jusqu'à l'emplacement souhaité. Ensuite, à l'aide d'une vis M8, la pince de fixation du module photovoltaïque est serrée. Cette solution permet un positionnement précis des pinces, tant centrales que d'extrémité, sur toute la longueur du profilé.

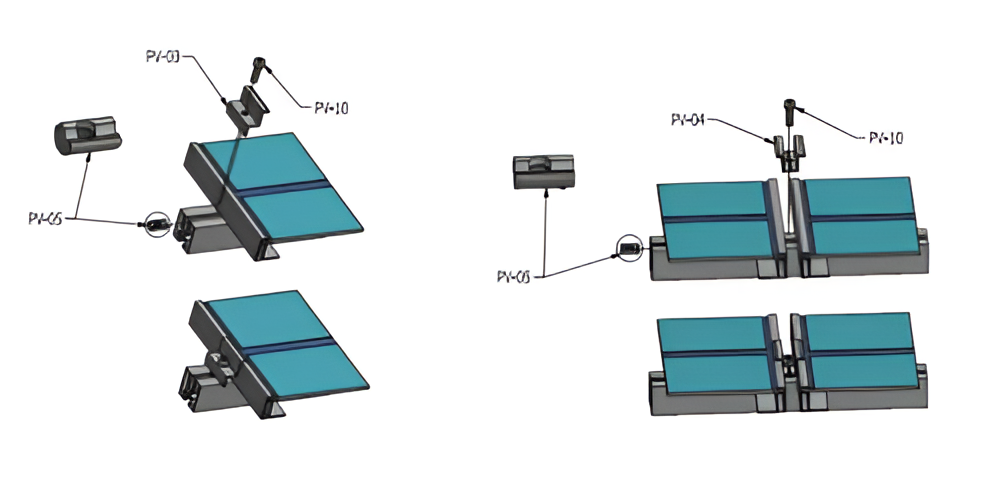

Schéma de montage des pinces centrales et d'extrémité à l'aide de l'insert coulissant et de la vis

Spécifications techniques

Paramètre	Valeur
Matériau	Aluminium 6060
Filetage	M8
Emplacement de montage	Rail supérieur du profilé
Poids	0,004 kg

Instructions de montage

La vidéo suivante présente le montage des inserts coulissants et des vis dans le profilé aluminium du système photovoltaïque.

Instructions de montage des inserts coulissants et des vis dans le profilé aluminium du système photovoltaïque
