Profilé trapézoïdal en aluminium H-40 avec EPDM 330 mm – fixation PV pour toiture en bac acier
Donnez votre avis sur le produit
Profilé trapézoïdal en aluminium H-40 avec joint EPDM, longueur 330 mm. Fabriqué en alliage d'aluminium 6060, section 114 x 43 mm. Fixation des modules photovoltaïques sur bac ac
Les frais d’expédition ne sont pas inclus dans le prix.
Les frais d’expédition ne sont pas inclus dans le prix.
Choisissez la variante :
Le prix des différentes variantes peut varier
Quantité
Code du produit:
Description
Profilé trapézoïdal en aluminium H-40 avec EPDM 330 mm – fixation PV pour toiture en bac acier

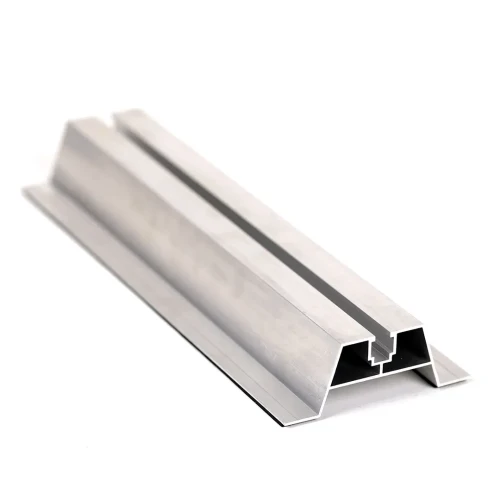

Le profilé trapézoïdal H-40 avec joint EPDM est un profilé en aluminium conçu pour la fixation directe des modules photovoltaïques sur les toitures couvertes de bac acier trapézoïdal. Fabriqué en alliage d'aluminium 6060, le profilé allie une excellente résistance à la corrosion à une bonne résistance mécanique, garantissant la durabilité de l'installation tout au long de sa durée de vie. Le profilé se positionne au sommet de l'onde du bac acier, et sa hauteur assure une libre circulation de l'air sous le panneau — le refroidissement naturel des modules améliore leur rendement et éloigne le panneau de la surface chaude de la toiture. Le canal de montage supérieur permet de fixer les pinces intermédiaires et d'extrémité à l'aide de vis à tête à six pans creux et d'écrous carrés, offrant ainsi à l'équipe d'installation une grande flexibilité dans le positionnement des modules.
Principaux avantages pour l'installateur
- Joint EPDM inclus — adhérence étanche au bac acier sans matériaux d'étanchéité supplémentaires
- Trous de montage réalisés sur site — adaptation libre de l'espacement des vis à l'entraxe des ondes du bac acier concerné, sans avoir à commander des variantes pour différents profils de toiture
- Aluminium 6060 résistant à la corrosion et aux intempéries
- Le profilé se prête à l'anodisation, ce qui assure une protection supplémentaire de la surface
- La hauteur du profilé garantit une ventilation naturelle des modules et leur séparation de la surface chaude de la toiture
Montage sur toiture en bac acier
Le profilé trapézoïdal se positionne directement au sommet de l'onde du bac acier. Le joint EPDM assure une adhérence étanche du profilé au support et protège la tôle contre les dommages au point de fixation. Les trous pour les vis de fixation du profilé à la structure du toit sont réalisés sur chantier — ce qui permet à l'installateur d'adapter l'espacement au profil de tôle concerné. Les panneaux photovoltaïques sont fixés au canal supérieur du profilé à l'aide de pinces intermédiaires ou d'extrémité.
Compatibilité avec le système de pinces

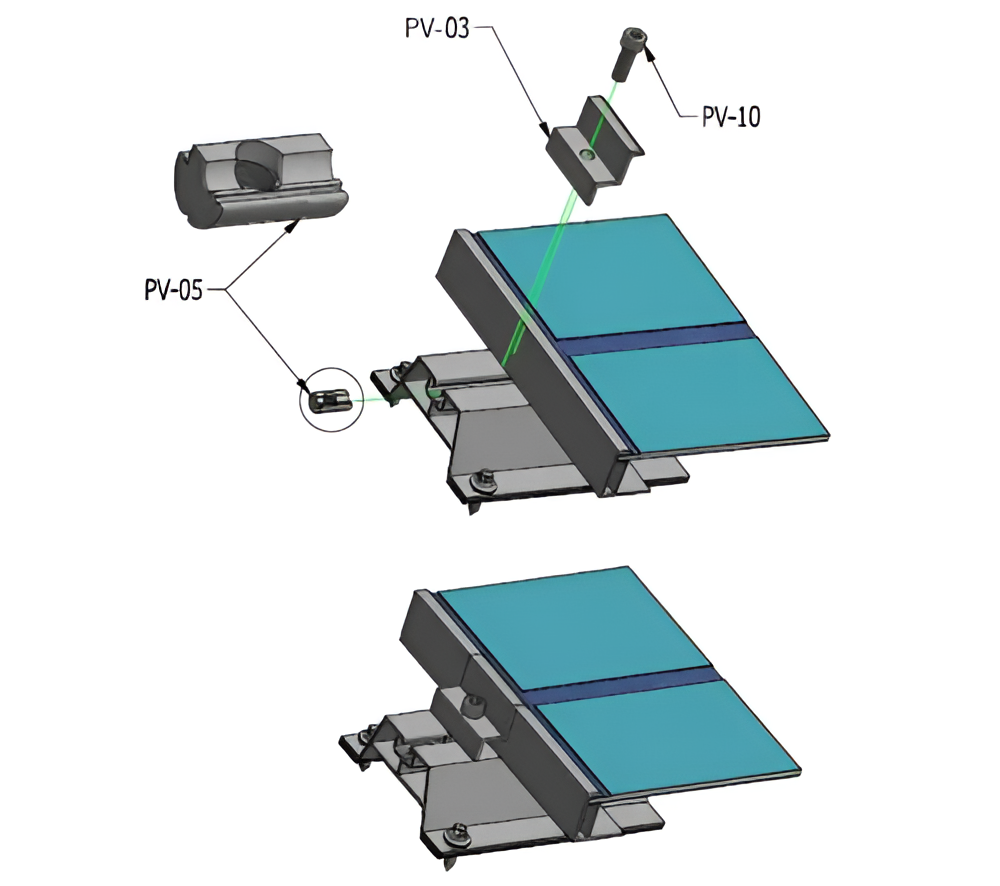

Le profilé est compatible avec une large gamme d'accessoires de montage. Les pinces intermédiaires et d'extrémité se positionnent dans le canal supérieur du rail, et les écrous carrés à tête hexagonale les verrouillent dans la position souhaitée. Les schémas ci-dessous présentent des exemples de configurations utilisant des pinces d'extrémité et intermédiaires.

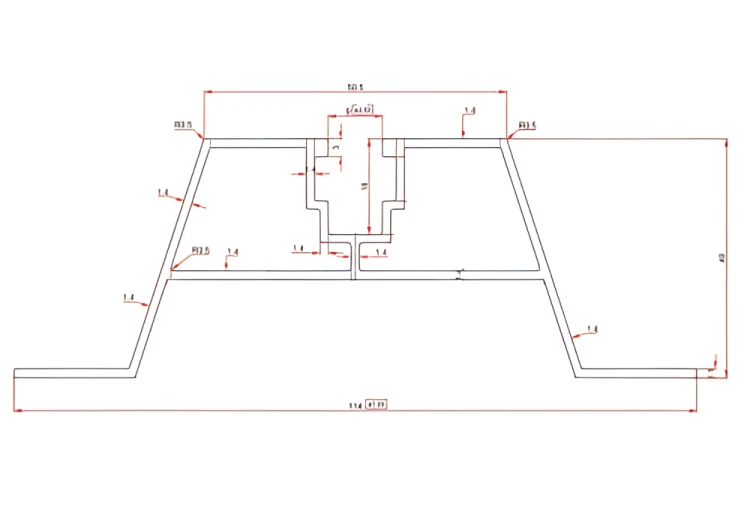

La conception du profilé repose sur une section trapézoïdale symétrique avec un canal de montage central en partie supérieure. La grande surface de contact avec la tôle assure la stabilité, tandis que l'épaisseur uniforme des parois garantit une rigidité adéquate tout en conservant une faible masse. La répartition uniforme des charges permet de fixer les pinces en tout point le long du canal.
