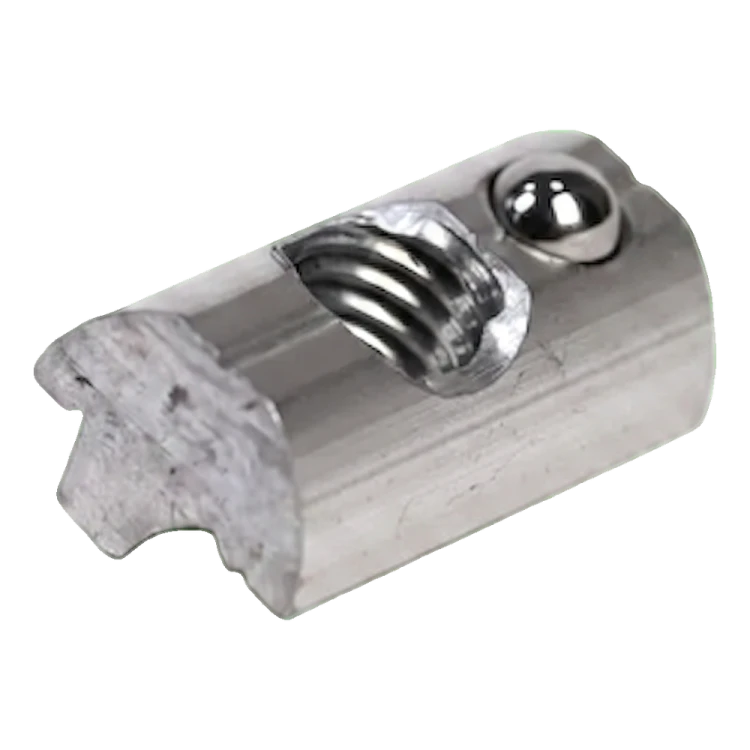

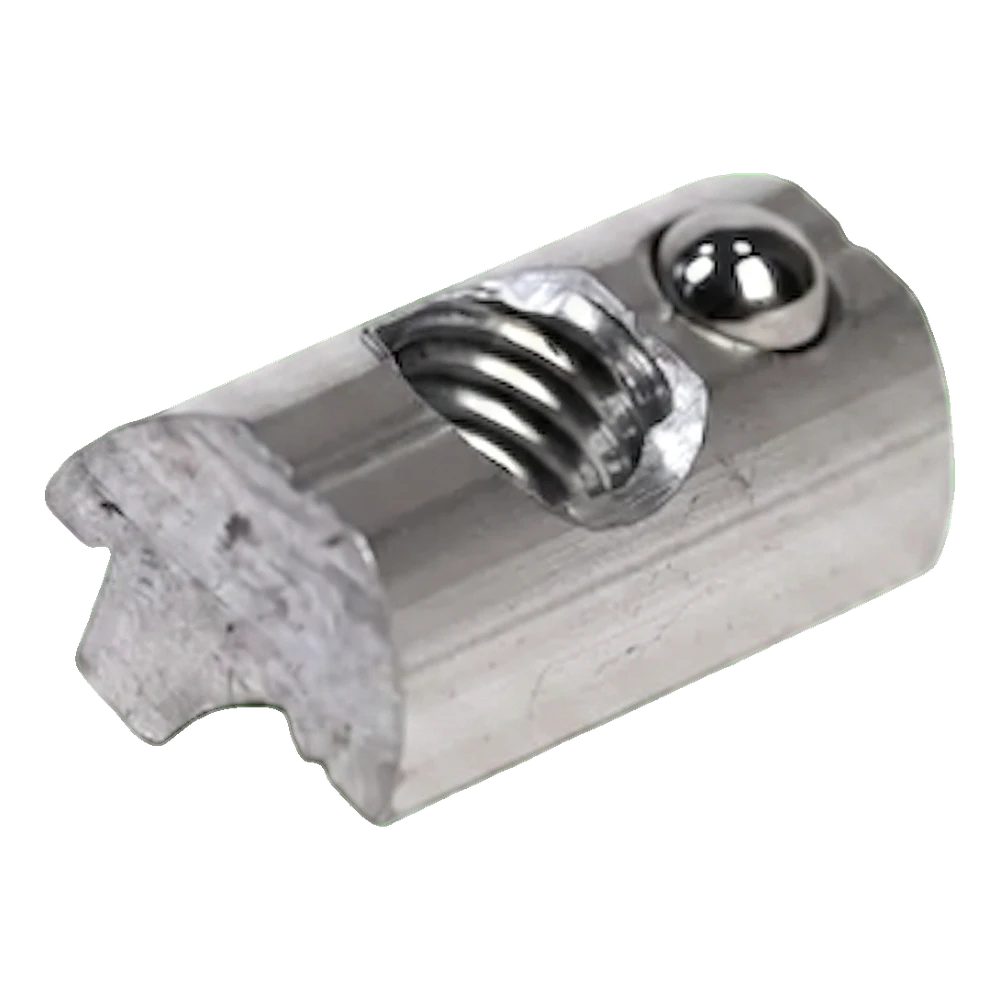

Écrou coulissant M8 avec bille à ressort pour profilé PV – aluminium 6060
Donnez votre avis sur le produit
Insert coulissant M8 à bille de blocage pour profilé PV, aluminium 6060. Filetage M8, montage dans le rail supérieur du profilé, poids 0,004 kg. Sert à la fixation des pinces centrales et d'extrémité dans les installations photovoltaïques.
Les frais d’expédition ne sont pas inclus dans le prix.
Les frais d’expédition ne sont pas inclus dans le prix.
Choisissez la variante :
Le prix des différentes variantes peut varier
Quantité
Code du produit:
Caractéristiques du produit
[PIM] Nakrętki #41
- Type de filetage M8
Description
Insert coulissant M8 à bille de blocage pour profilé PV – aluminium 6060
L'insert coulissant M8 à bille de blocage (écrou coulissant) est un élément de montage essentiel utilisé dans les installations photovoltaïques. Fabriqué en aluminium 6060, il allie une haute résistance mécanique à la légèreté et à la résistance à la corrosion. L'insert permet de fixer les pinces centrales et d'extrémité à n'importe quel endroit du profilé de montage, offrant ainsi à l'installateur une liberté totale de positionnement des modules PV.
La bille de blocage intégrée empêche l'insert de sortir de la rainure du profilé avant le serrage final de la vis, ce qui facilite considérablement le travail sur le toit — l'élément reste en position souhaitée pendant le montage des pinces et des panneaux.
Application et montage

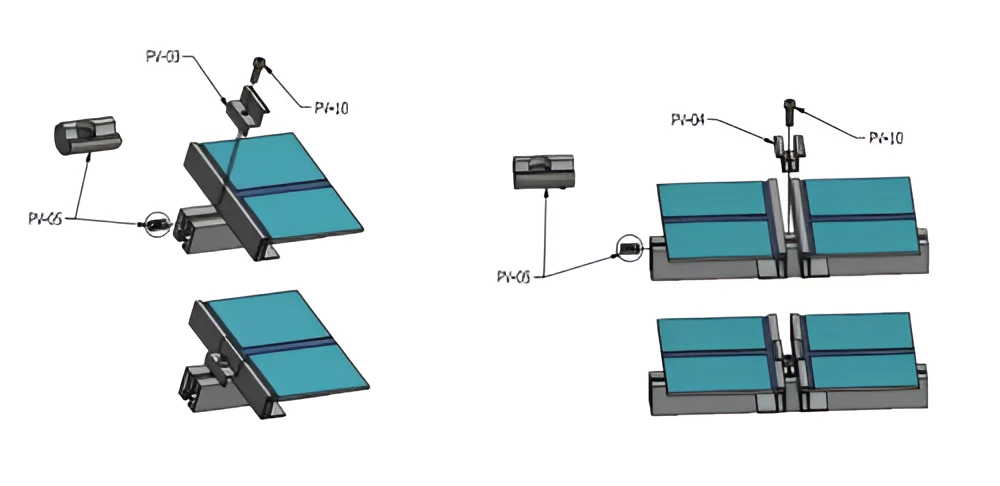

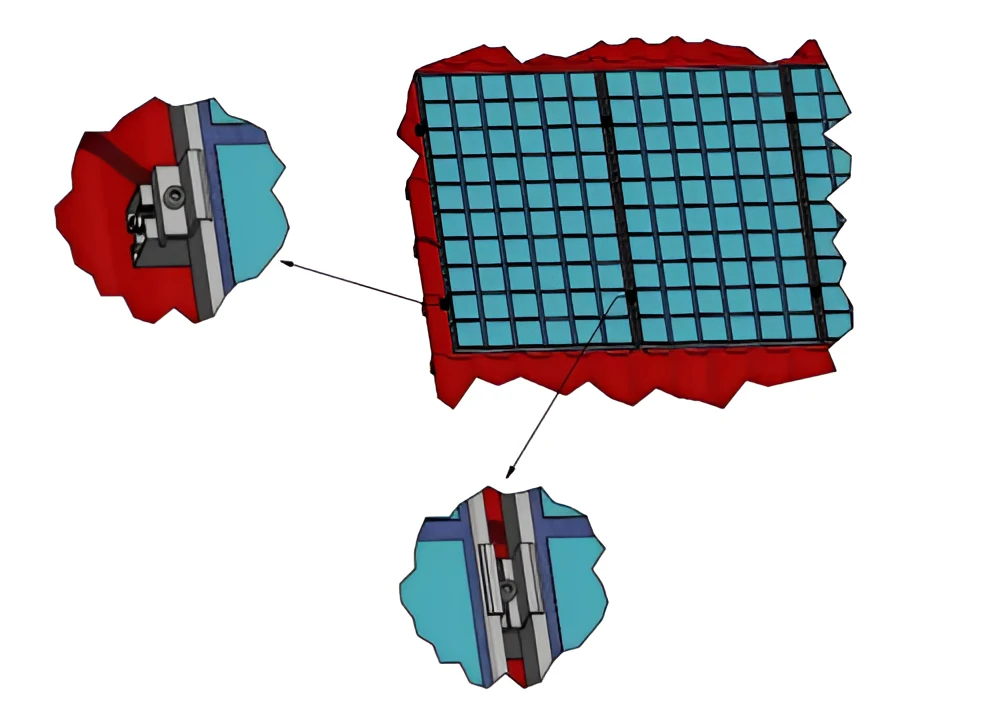

L'insert coulissant se monte dans le rail supérieur du profilé aluminium. Une fois inséré dans la rainure du profilé, la bille de blocage maintient l'élément en position, tout en permettant de le faire glisser librement jusqu'à l'emplacement souhaité. Ensuite, à l'aide d'une vis M8, la pince de fixation du module photovoltaïque est serrée. Cette solution permet un positionnement précis des pinces, tant centrales que d'extrémité, sur toute la longueur du profilé.
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Matériau | Aluminium 6060 |
| Filetage | M8 |
| Emplacement de montage | Rail supérieur du profilé |
| Poids | 0,004 kg |
Instructions de montage
La vidéo suivante présente le montage des inserts coulissants et des vis dans le profilé aluminium du système photovoltaïque.
