Vis et boulons pour systèmes de montage PV et de toiture
Cette catégorie réunit des vis et boulons en acier inoxydable pour la fixation des structures de montage photovoltaïques. Elle comprend des vis à bois, des vis autoperceuses, des boulons DIN et des boulons à double filetage, certains livrés avec adaptateurs. Les installateurs les utilisent pour fixer crochets de toiture, adaptateurs, brides et rails de montage sur des sous-structures en bois, en tôle et en acier.
Ce que vous trouverez dans cette catégorie
- Tiges filetées, goujons double filetage - boulons à double filetage avec filetage bois et filetage métrique, pour la fixation d'adaptateurs et de triangles de toiture.
- Vis à tête cylindrique à six pans creux DIN 912, de M8x16 à M8x40, ainsi que vis à tête bombée DIN 7380 M8x16 pour brides et profilés.
- Vis à tête hexagonale DIN 933 (M10x20 à M10x30), boulons à marteau Type 28/15 (M8 et M10) et vis à tête bombée carrée à collet DIN 603 M10x25.
- Vis à bois TCS Torx en M6x60/36, M6x80/48 et M8x80/72 pour fixer les crochets de toiture sur les chevrons.

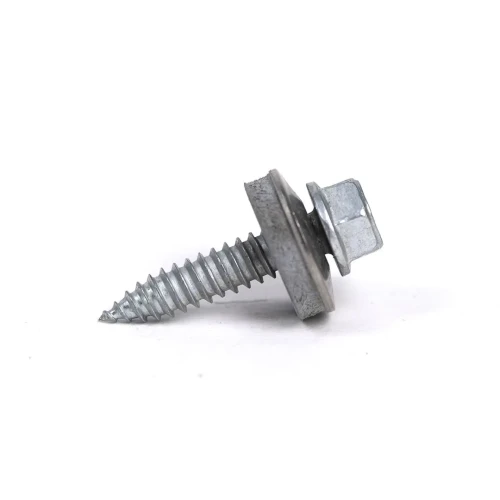

- Vis autoperceuses : EJOT JF3-2-5,5x25 E16, bimétallique 6,0x25 mm et DIN 7504 K 4,8x19 mm.
- Vis à double filetage M10x200 à M10x300 avec adaptateur 80x30x4 mm, ainsi qu'un adaptateur de montage plat vendu séparément.
Comment choisir
- Support : pour les chevrons en bois, utilisez des vis TCS ou des boulons à double filetage. Pour la tôle, choisissez des vis autoperceuses. Pour les sous-structures en acier, utilisez le boulon à double filetage EJOT M10x70.
- Filetage et longueur : les filetages vont de M6 à M12 et les longueurs de 16 à 300 mm. Adaptez la longueur à l'épaisseur de l'assemblage sous l'adaptateur ou la bride.
- Matériau : la plupart des articles sont en acier inoxydable A2 (1.4301, AISI 304). Les adaptateurs sont en acier inoxydable 1.4016 (H17).
- Tête et maintien : le Torx assure une bonne prise de l'outil. Le six pans creux convient aux brides. Le collet carré de la vis à tête bombée empêche la rotation. Les boulons à marteau sont destinés aux rails de montage.
- Étanchéité : les ensembles à double filetage sont fournis avec une rondelle EPDM et des écrous à embase. La vis EJOT est équipée d'une rondelle EPDM vulcanisée.
Applications courantes

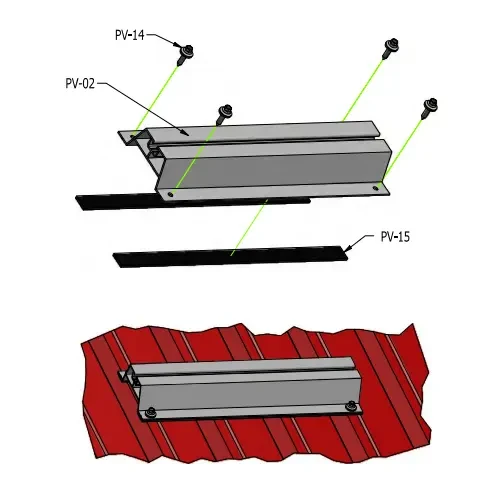

La plupart des produits sont conçus pour les installations photovoltaïques. Sur les toitures en pente à charpente bois, les vis TCS et les boulons à double filetage maintiennent crochets, adaptateurs et triangles sur les chevrons. Sur tôle trapézoïdale, les vis autoperceuses fixent la structure. Les boulons à six pans creux et à marteau relient brides et rails. La vis bimétallique convient également aux structures de toiture et de façade.
Questions fréquentes
Les vis à bois TCS nécessitent-elles un préperçage ?
Non. La pointe coupante permet de les visser sans avant-trou, même dans des essences de bois très dures. Elles servent à fixer les crochets de toiture PV sur les chevrons en bois.
À quoi sert un boulon à double filetage ?
Une extrémité comporte un filetage bois pour le chevron, l'autre un filetage métrique (M10 ou M12) pour l'adaptateur de toiture. Les ensembles comprennent des écrous à embase et une rondelle EPDM.
Que peut percer la vis autoperceuse bimétallique ?
La vis 6,0x25 mm perce l'acier jusqu'à 2,0 mm et l'aluminium jusqu'à 4,0 mm. Elle possède une tige en acier inoxydable A2 et une pointe en acier au carbone trempé.
Vous ne savez pas quelle vis ou quel boulon convient à votre toiture ou à votre sous-structure ? Contactez notre support technique pour vous aider dans votre choix.
