Borne de serrage finale H30 L50 - brute avec pin de mise à la terre
produit indisponible
ajouter à la liste de souhaits
Description

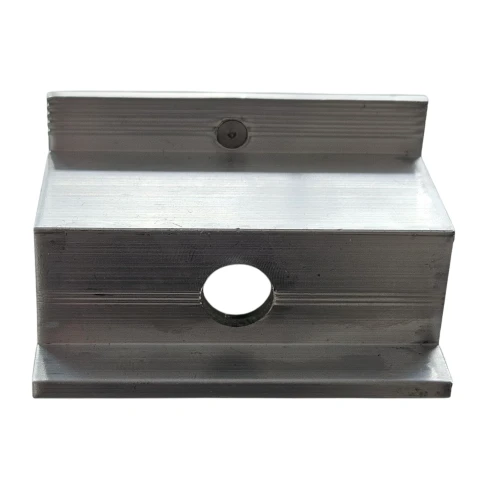

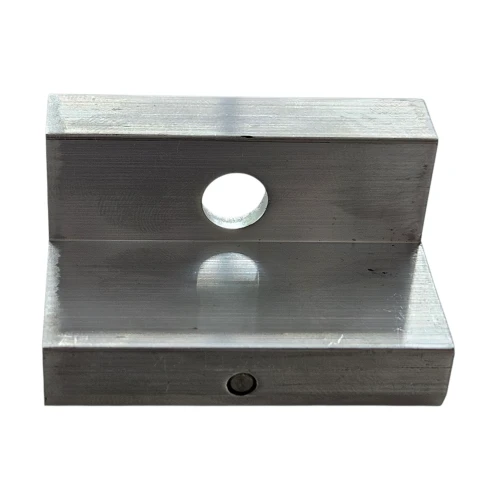

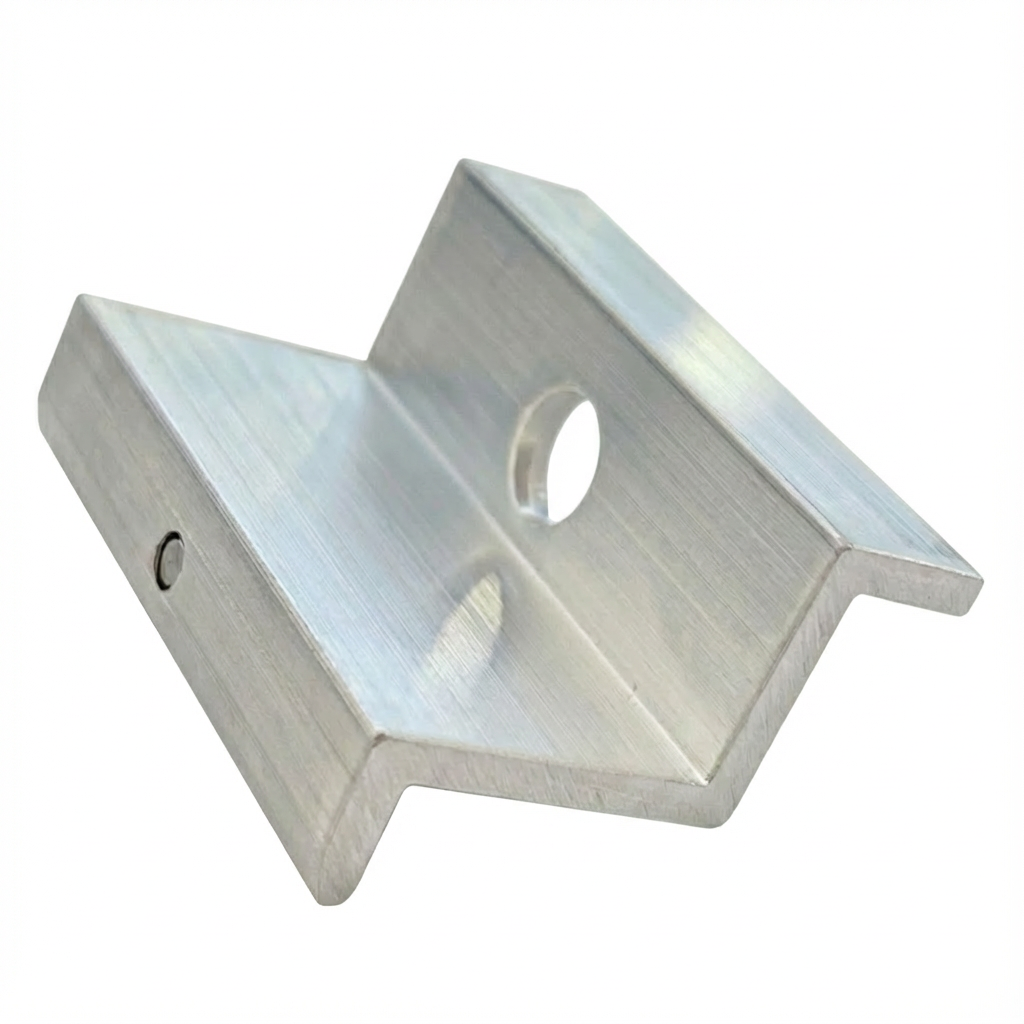

Pince de serrage terminale H30 avec broche de mise à la terre
La pince de serrage terminale H30 avec broche de mise à la terre est un élément de montage professionnel destiné à la fixation de modules photovoltaïques avec une hauteur de cadre de 30 mm. Fabriquée en alliage d'aluminium de haute qualité 6063-T66, elle assure une fixation durable et sécurisée des panneaux solaires sur la structure porteuse. La surface de l'élément reste brute, sans revêtements de protection supplémentaires, ce qui permet une égalisation de potentiel précise et fiable entre les éléments de l'installation.
La caractéristique distinctive de cette pince est la broche de mise à la terre intégrée, qui permet une égalisation rapide et efficace des potentiels entre le module photovoltaïque et la structure porteuse. Lors du serrage, la broche perce la couche anodisée du cadre, assurant la continuité de la connexion. Cette solution facilite non seulement le montage – en éliminant la nécessité d'utiliser des rondelles de mise à la terre supplémentaires – mais réduit également considérablement le temps d'installation et offre un haut niveau de sécurité et d'efficacité pour l'ensemble du système.
Cette solution innovante soutient les installations de protection parafoudre et contre les surtensions, particulièrement utile dans les systèmes photovoltaïques. La pince terminale avec broche de mise à la terre est idéale pour les panneaux montés individuellement ou en positions d'extrémité dans une rangée.

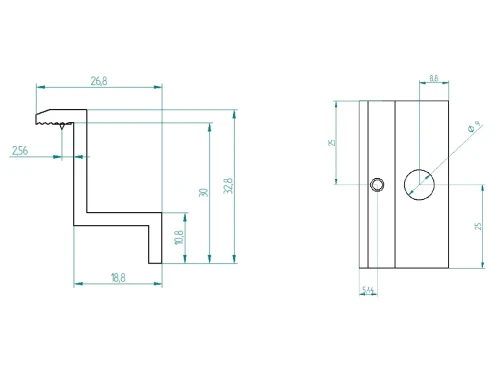

Données techniques
- Hauteur du cadre du module : 30 mm
- Hauteur totale : 32,8 mm
- Diamètre du trou de montage : 9 mm (M8)
- Matériau : aluminium EN AW 6060
- Finition : brute
- Couple de serrage recommandé : valeur selon la documentation du fabricant du module PV.
- Vis utilisées : M8
Application La pince de serrage terminale est un élément de fixation essentiel dans les installations de modules solaires – elle sert à fixer les panneaux d'extrémité d'une rangée au profilé en aluminium. Le produit est destiné au montage de modules solaires sur toitures plates et inclinées. Utilisez la pince terminale pour fixer les panneaux au début et à la fin de chaque rangée. Entre les panneaux adjacents dans une rangée, il faut utiliser des pinces intermédiaires.
Compatibilité
- Profilés en aluminium adaptés aux vis hexagonales
- Profilés en aluminium pour vis de type T
- Profilés trapézoïdaux pour toitures en tôle trapézoïdale
Avantages
- Matériau de haute qualité – fabriquée en aluminium EN AW 6060, elle se caractérise par une grande résistance aux conditions atmosphériques.
- Durabilité – la haute qualité de fabrication garantit une fixation durable de la structure des panneaux photovoltaïques.
- Résistance à la corrosion – résistante aux facteurs externes et à la corrosion.
- Résistance mécanique – résistante aux chocs et aux dommages mécaniques.
- Mise à la terre intégrée – la broche de mise à la terre élimine le besoin d'utiliser des rondelles de mise à la terre, ce qui réduit le temps et augmente la facilité de montage.
- Égalisation de potentiel – assure la continuité du contact électrique entre le module et la structure porteuse.
- Idéale pour les panneaux individuels – solution parfaite pour les modules montés individuellement ou en positions d'extrémité dans une rangée.
Conseils de montage
- Montez la pince sur le rail de montage à l'aide d'un écrou coulissant et d'une vis M8.
- Placez le panneau photovoltaïque d'extrémité dans la zone de la pince, en vous assurant que la broche de mise à la terre est en contact avec le cadre du module.
- Serrez la vis conformément aux recommandations du fabricant du module PV.
- Pour chaque rangée de panneaux, il faut au minimum quatre pinces terminales – deux au début, deux à la fin de la rangée de panneaux.
- N'utilisez pas de pinces terminales anodisées ou laquées avec broche. Dans ce cas, utilisez une pince terminale sans broche ainsi qu'une plaque de contact spéciale montée entre le cadre du panneau et le profilé en aluminium.
Contenu de l'emballage Pince de serrage terminale H30 avec broche de mise à la terre. Attention : les vis, écrous et écrous coulissants doivent être achetés séparément.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Données techniques
| Type de pince | Pince de bordure |
| Épaisseur du panneau [mm] | 30 |
| Couleur | Argent |
| Broche de mise à terre | Oui |
| Accessoires inclus | Sans accessoires |
