Collier de serrage intermédiaire H8 L50 - bas - brut avec pin de mise à la terre
produit indisponible
ajouter à la liste de souhaits
Description

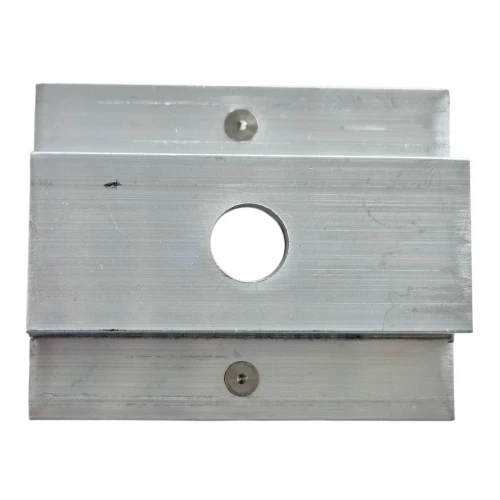

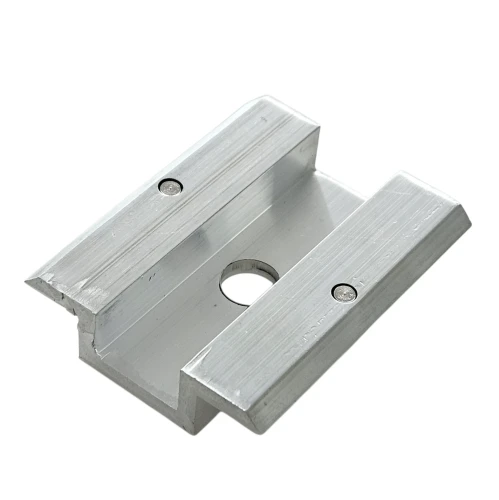

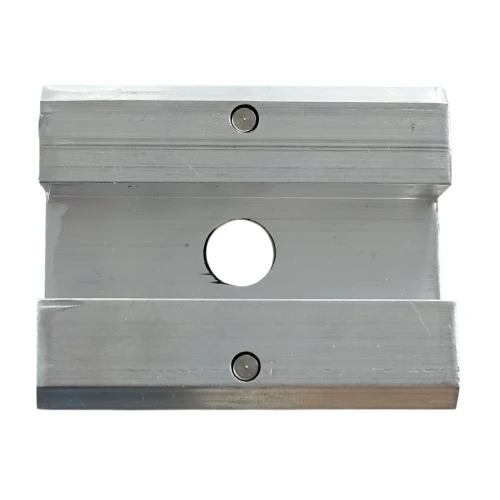

Pince de serrage intermédiaire H8 - brute avec broche de mise à la terre
La pince de serrage intermédiaire H8 avec broche de mise à la terre est un élément de montage professionnel destiné à la fixation de modules photovoltaïques dont la hauteur de cadre est de 30 mm et plus. Fabriquée en alliage d'aluminium de haute qualité 6063-T66, elle assure une fixation durable et sécurisée des panneaux solaires sur la structure porteuse. La surface de l'élément reste brute, sans revêtement de protection supplémentaire, ce qui permet une équipotentialité précise et fiable entre les éléments de l'installation.
La caractéristique distinctive de cette pince réside dans ses deux broches de mise à la terre intégrées – une de chaque côté – qui permettent une équipotentialité rapide et efficace entre les modules photovoltaïques adjacents, en perçant leur couche anodisée lors du serrage. Cette solution facilite non seulement le montage en éliminant la nécessité d'utiliser des rondelles de mise à la terre supplémentaires, mais réduit également considérablement le temps d'installation, tout en garantissant un haut niveau de sécurité et d'efficacité de l'ensemble du système.
Il s'agit d'une solution innovante soutenant les installations de protection parafoudre et contre les surtensions, particulièrement utile dans les systèmes photovoltaïques.

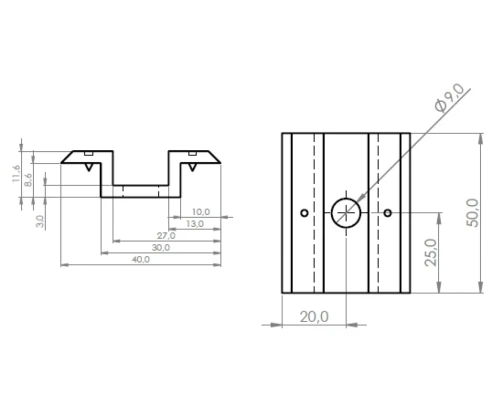

Caractéristiques techniques
- Hauteur du cadre du module : à partir de 30 mm
- Largeur totale : 40 mm
- Hauteur totale : 11,6 mm
- Longueur totale : 50 mm
- Largeur du canal intérieur : 14,4 mm
- Diamètre du trou de montage : 9 mm (M8)
- Matériau : aluminium 6063-T66
- Finition : aluminium brut
- Couple de serrage recommandé : la valeur exacte doit toujours être vérifiée dans les spécifications du fabricant du module
- Vis utilisées : M8
Application La pince de serrage intermédiaire est un élément de fixation essentiel pour l'installation de modules solaires – elle sert à relier et fixer deux panneaux adjacents au profilé aluminium. Le produit est destiné au montage de modules solaires sur toitures plates et inclinées. Utilisez des pinces intermédiaires entre les panneaux adjacents d'une rangée. Pour la fixation des panneaux en extrémité (aux bouts des rangées), il convient d'utiliser des pinces latérales.
Compatibilité
- Profilés aluminium adaptés aux vis hexagonales
- Profilés aluminium pour vis de type T
- Profilés trapézoïdaux pour toitures en tôle trapézoïdale
Avantages
- Matériau de haute qualité – fabriquée en aluminium 6063-T66, elle se caractérise par une grande résistance aux conditions atmosphériques.
- Durabilité – la haute qualité de fabrication garantit une fixation durable de la structure des panneaux photovoltaïques.
- Résistance à la corrosion – résistante à l'action des facteurs externes et à la corrosion.
- Résistance mécanique – résistante aux chocs et aux dommages mécaniques.
- Conductivité fiable – les broches spécialement conçues percent le revêtement anodisé des panneaux, assurant une équipotentialité sécurisée sans nécessité d'utiliser des rondelles de mise à la terre.
- Équipotentialité – assure la continuité de conduction entre les modules et la structure porteuse.
- Surface striée – les bords de serrage crantés assurent une prise sûre et empêchent le déplacement des panneaux.
Conseils de montage
- Montez la pince sur le rail de montage à l'aide d'un écrou coulissant et d'une vis M8.
- Placez deux panneaux photovoltaïques adjacents dans la zone de la pince, en vous assurant que les broches de mise à la terre sont en contact avec les cadres des deux modules.
- Serrez la vis – vérifiez les spécifications du fabricant du panneau – c'est elle qui détermine la force de serrage optimale.
Contenu de l'emballage Pince de serrage intermédiaire H8 avec broche de mise à la terre. Attention : les vis, écrous et écrous coulissants doivent être achetés séparément.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Données techniques
| Type de pince | Centrale |
| Épaisseur du panneau [mm] | 30-45 |
| Couleur | Argent |
| Broche de mise à terre | Oui |
| Accessoires inclus | Sans accessoires |
