Rondelle de mise à la terre – plaque de contact PV en acier inoxydable 40×40 mm

Disponibilité: En stock (grande quantité)

Livraison sous: 6 Jours ouvrables

Poids: 0.004 kg

Prix / pcs.: 0,06 € 0.06

TTC 20%, hors frais de port

Prix net / pcs.: (0,05 €)

HT 20%, hors frais de port

* Quantité:

Pièce
Paquet: 500 Pièces
Paquet: 15000 Pièces
Paquet: 30000 Pièces

quantité pcs.

Total:

produit indisponible

ajouter à la liste de souhaits

* - Champ obligatoire

Évaluation:

4.09091

Vendeur: -

Code produit: PV-20

recommander à un ami

Description

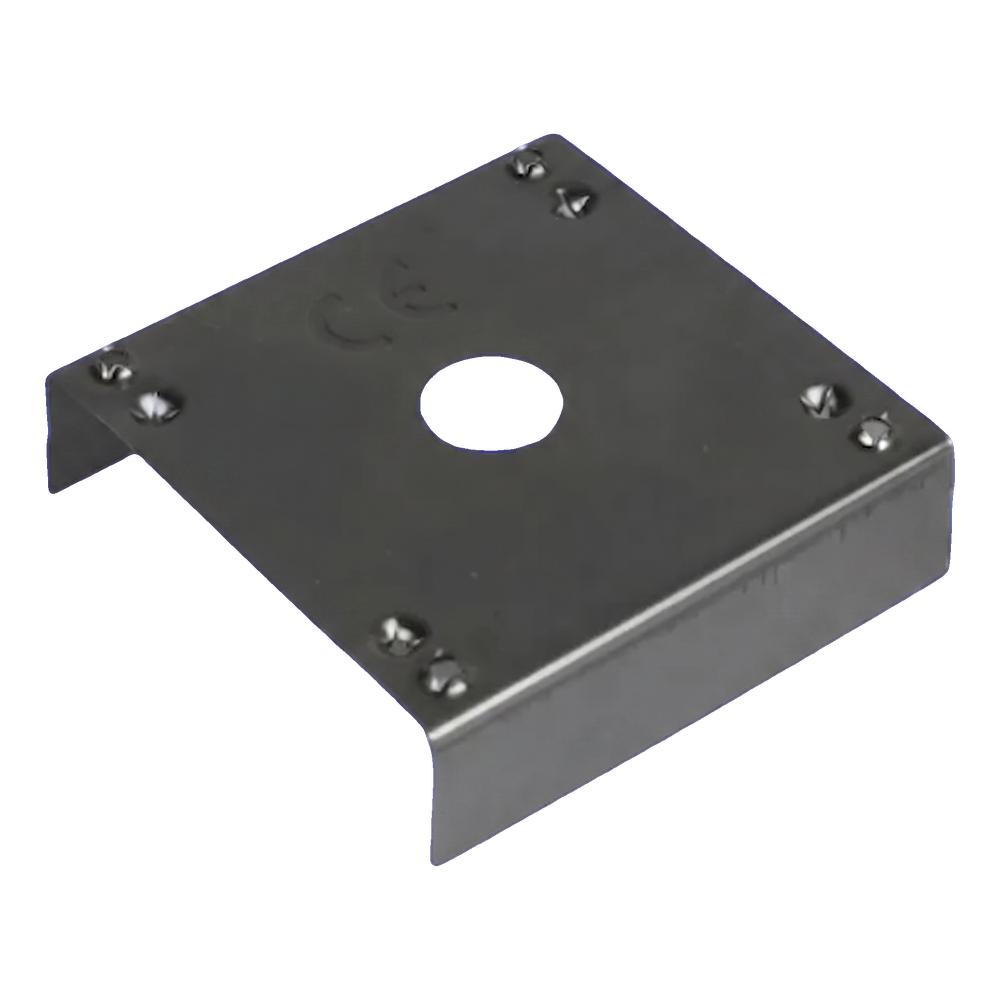

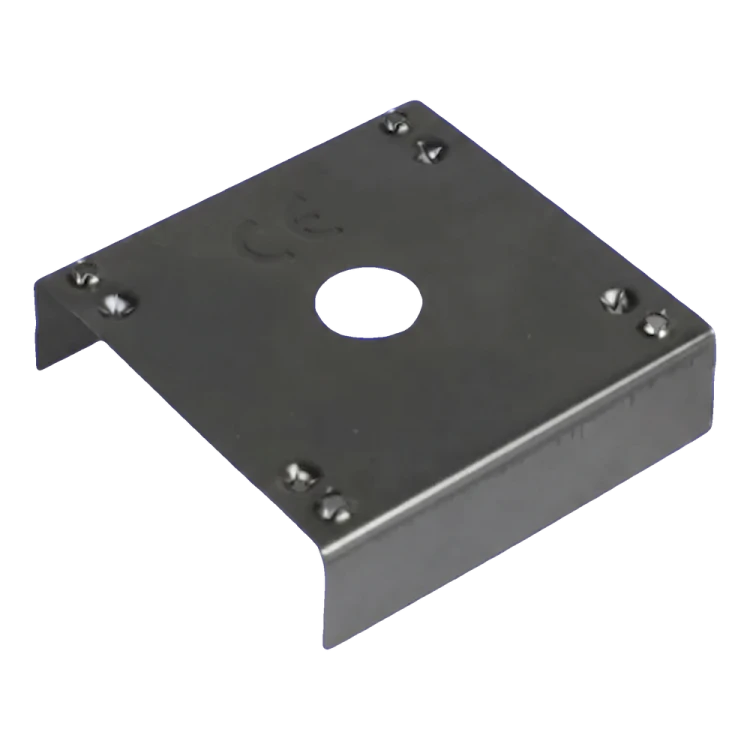

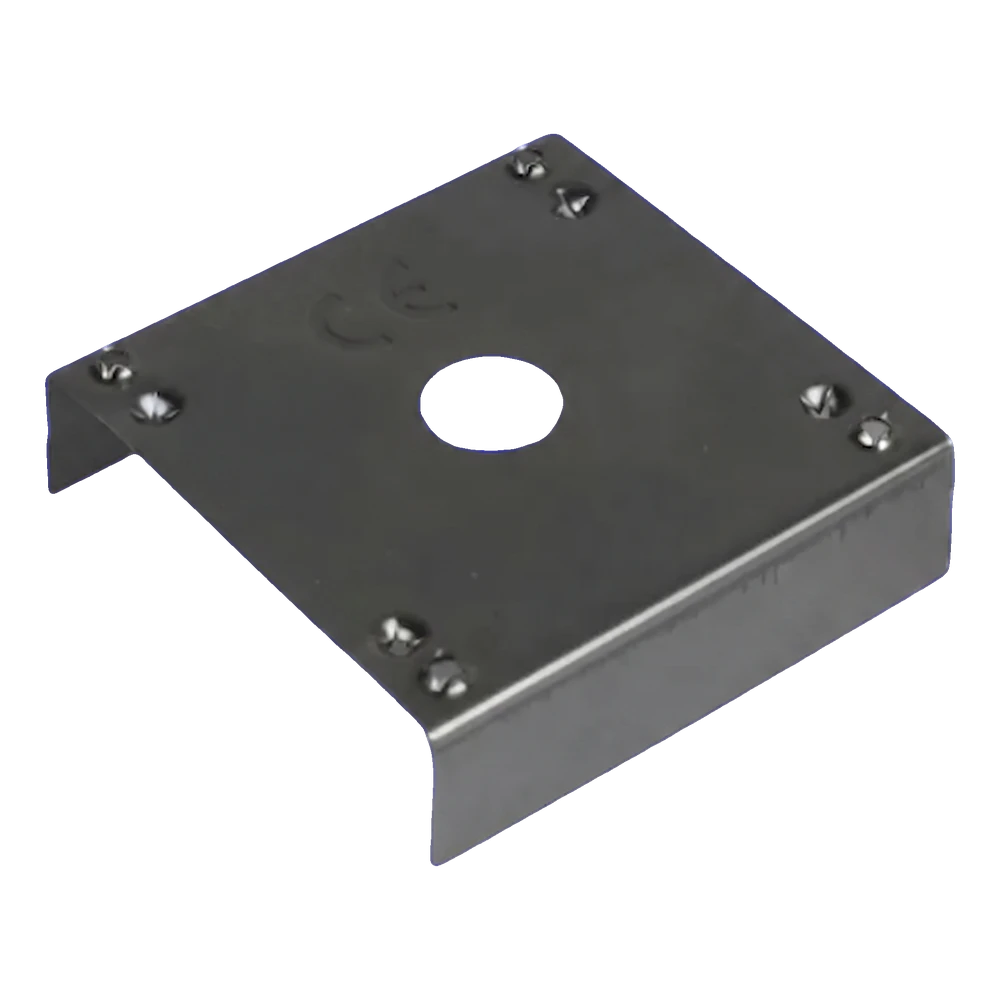

Rondelle de mise à la terre – plaque de contact PV en acier inoxydable 40×40 mm

Rondelle de mise à la terre – plaque de contact 40×40 mm en acier inoxydable

La rondelle de mise à la terre – plaque de contact est un élément indispensable des connexions équipotentielles dans les installations photovoltaïques. Elle assure une continuité galvanique entre les cadres des modules PV et la structure de montage, permettant une égalisation efficace des potentiels électriques. Huit picots coniques pointus, répartis symétriquement sur la surface de la plaque, transpercent la fine couche anodisée d'aluminium recouvrant les cadres des panneaux — une couche qui est isolante et ne conduit pas les charges électriques. Grâce à cela, la rondelle atteint directement la couche d'aluminium métallique, créant une connexion électrique solide et durable. La plaque est fabriquée en acier inoxydable 1.4301 (nuance austénitique A2/304), ce qui garantit une résistance exceptionnelle à la corrosion et une utilisation durable et ininterrompue dans toutes les conditions climatiques. La forme en U ouvert avec deux ailettes repliées facilite le positionnement sur le profilé de montage et stabilise l'élément avant le serrage de la vis.

Pourquoi utiliser des plaques de contact

Transpercent la couche isolante anodisée des cadres des panneaux, garantissant un contact électrique fiable

Acier inoxydable A2 (1.4301/304) — austénitique, non magnétique, résistant à la corrosion dans toutes les conditions environnementales, y compris en atmosphère marine et industrielle

Dimensions compactes de 40×40 mm — compatibilité avec les profilés de montage PV courants

La forme en U stabilise la rondelle sur le profilé — montage rapide et fiable sans positionnement supplémentaire

Le poids minimal (4 g) n'affecte pas la charge de la structure

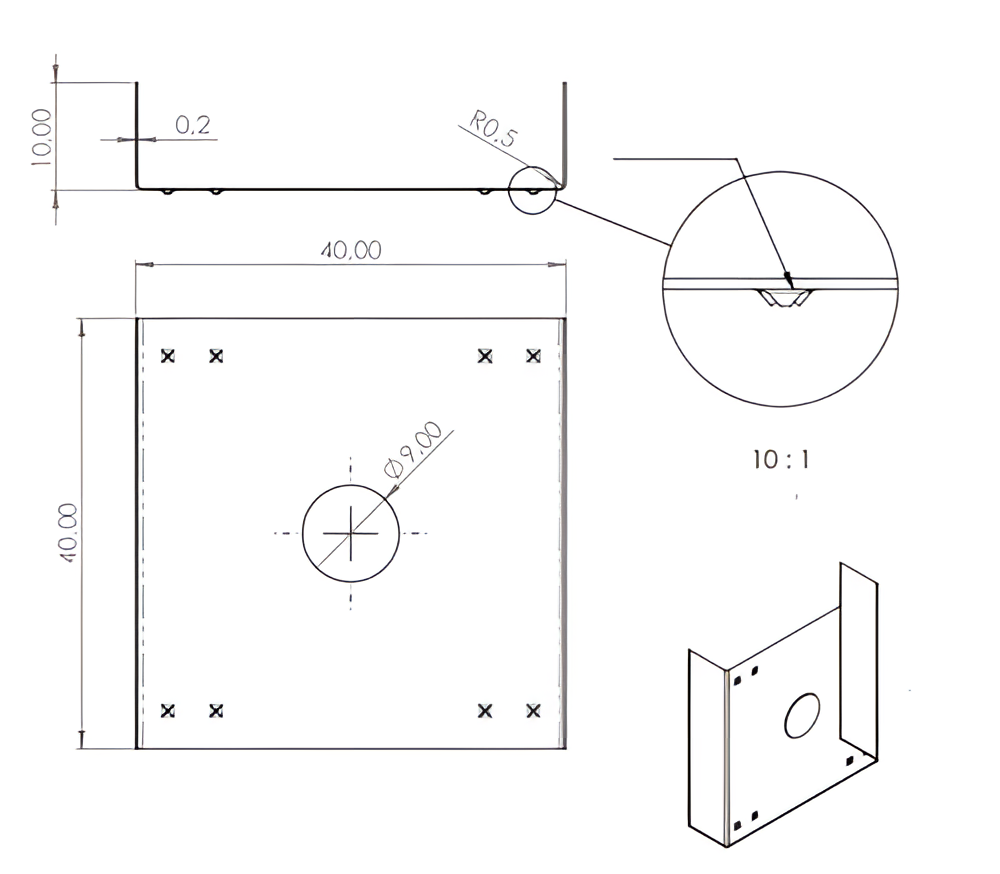

Schéma technique de la rondelle de mise à la terre 40×40 mm avec dimensions et détail du picot

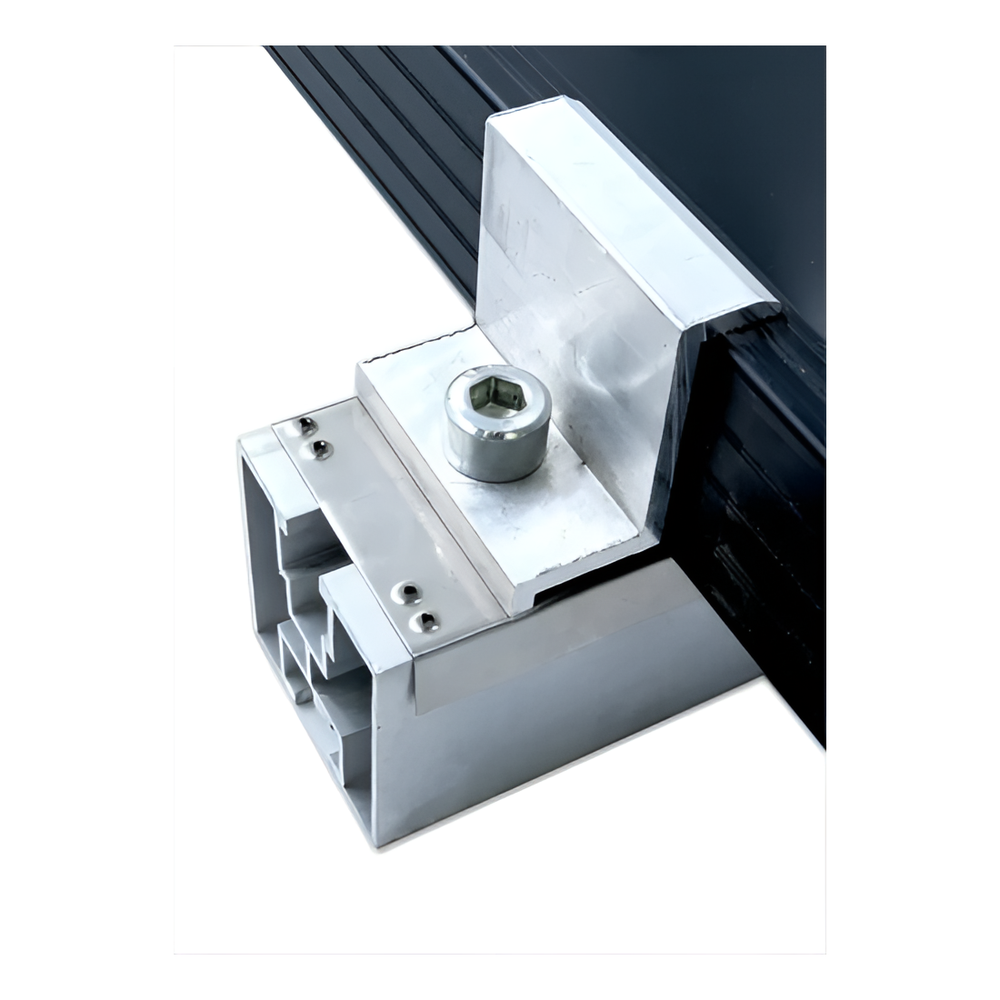

Rondelle de mise à la terre montée entre la pince et le profilé aluminium avec le cadre du panneau PV

La photo montre la plaque de contact montée entre la pince de fixation et le profilé aluminium de la structure PV. Les picots de mise à la terre sont pressés contre le cadre du module photovoltaïque, transperçant la couche anodisée et assurant un contact galvanique fiable indispensable à une égalisation correcte des potentiels dans l'installation.

Vidéo présentant la rondelle de mise à la terre dans une installation photovoltaïque

Vidéo présentant l'utilisation de la plaque de contact dans les connexions équipotentielles PV

Vidéo présentant le montage des éléments de mise à la terre dans un système photovoltaïque

Paramètres techniques

Type d'élément	rondelle de mise à la terre – plaque de contact
Diamètre / dimension	40 × 40 mm
Hauteur du pli (ailette)	10 mm
Diamètre du trou de montage	Ø 9 mm
Épaisseur	0,2 mm
Nombre de picots de mise à la terre	8
Rayon du picot	R 0,5 mm

Matériau

Matériau	acier inoxydable 1.4301 (A2 / nuance 304)
Résistance à la corrosion	élevée — acier austénitique non magnétique avec ajout de nickel

Montage et utilisation

Méthode de montage	serrage par vis à travers le trou central Ø 9 mm sur le profilé de montage
Profilés / structures compatibles	profilés de montage aluminium PV — cadres des modules photovoltaïques

Propriétés physiques

Poids	0,004 kg (4 g)

Sécurité
