Rondelle de mise à la terre PV ronde avec encoche Ø44 mm – acier inoxydable A2
produit indisponible
ajouter à la liste de souhaits
5
Description

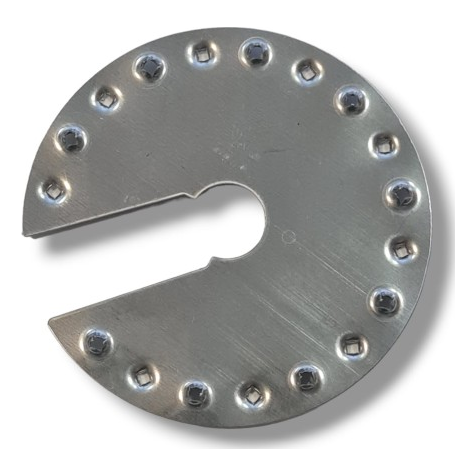

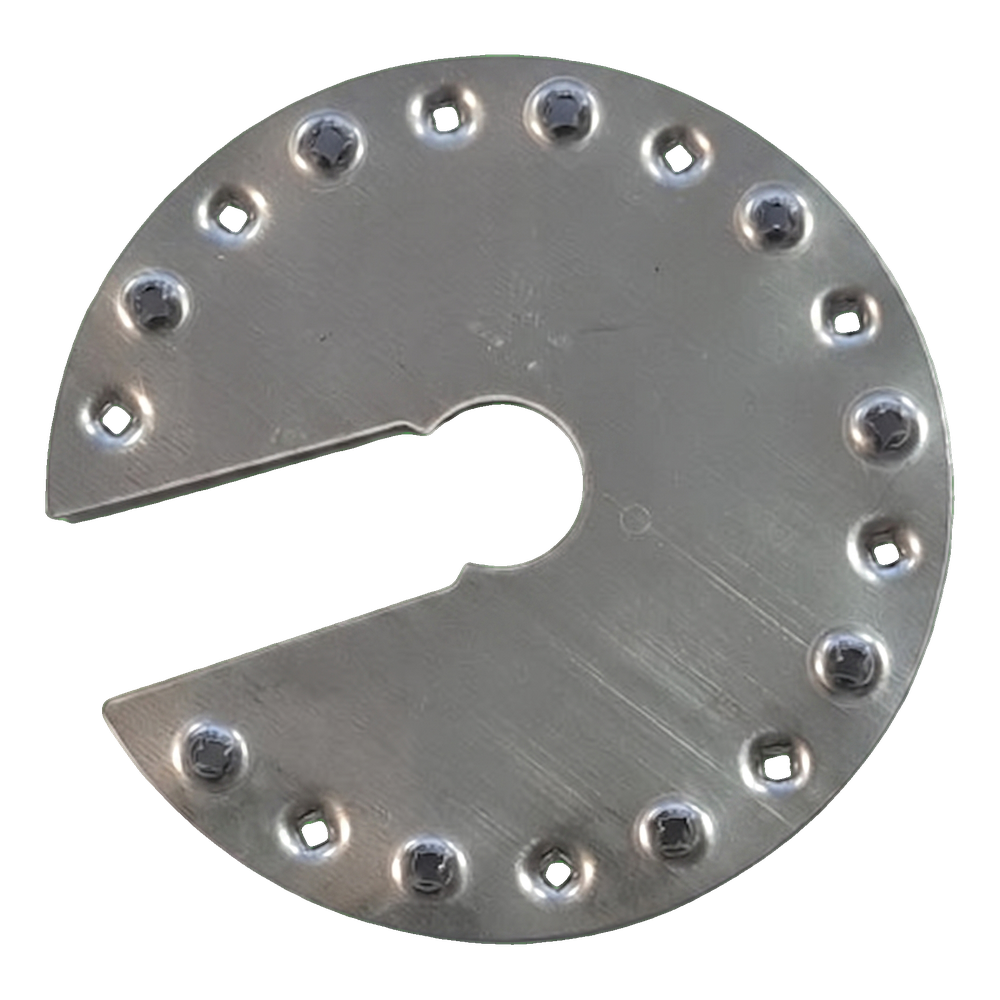

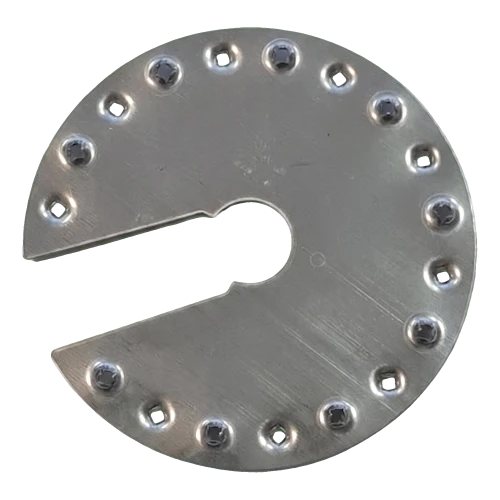

Rondelle de mise à la terre PV ronde avec encoche Ø44 mm – acier inoxydable A2
La rondelle de mise à la terre variante IV est un élément de montage rond avec encoche, conçu pour l'équilibrage des potentiels dans les installations photovoltaïques. Elle assure la continuité galvanique des connexions entre les cadres des modules PV, la structure porteuse et le conducteur de terre. Fabriquée en acier inoxydable A2 (1.4301 / nuance 304), elle garantit une haute résistance à la corrosion et un fonctionnement fiable sur de nombreuses années, dans toutes les conditions climatiques.
Principe de fonctionnement
La rondelle est équipée de dents pointues réparties sur son pourtour des deux côtés, dont le rôle est de percer la fine couche d'aluminium anodisé recouvrant les cadres des modules photovoltaïques. La couche anodisée est un isolant et ne conduit pas les charges électriques — les dents atteignent directement la couche d'aluminium sous-jacente, assurant une connexion électrique solide et durable.

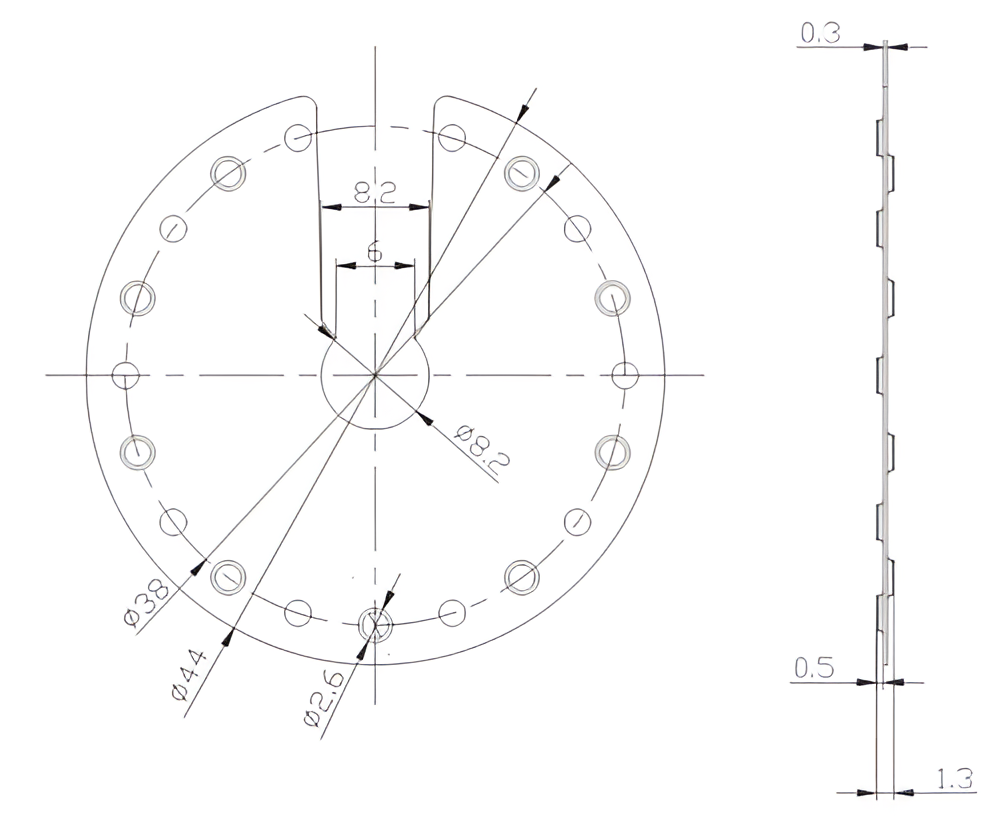

Dimensions et caractéristiques techniques
- Matériau : acier inoxydable A2 – 1.4301 (nuance 304)
- Type : rond avec encoche (variante IV)
- Diamètre extérieur : Ø44 mm
- Diamètre de répartition des dents : Ø38 mm
- Diamètre du trou central : Ø8,2 mm
- Diamètre d'une dent : Ø2,6 mm
- Largeur de l'encoche (ext.) : 8,2 mm
- Largeur de l'encoche (int.) : 6 mm
- Épaisseur de tôle : 0,3 mm
- Épaisseur totale (avec dents) : 1,3 mm
- Poids : 0,002 kg
Propriétés de l'acier A2 – 1.4301 (nuance 304)
- Acier inoxydable austénitique (amagnétique), flexible et résistant aux contraintes
- Résistance à la corrosion exceptionnellement forte grâce à l'ajout de nickel à l'alliage
- Adapté à toutes les conditions environnementales
Spécification technique
| Paramètre | Valeur |
|---|---|
| Matériau | Acier inoxydable A2 – 1.4301 (nuance 304) |
| Type | Ronde avec encoche |
| Diamètre extérieur | Ø44 mm |
| Diamètre du trou | Ø8,2 mm |
| Épaisseur de tôle | 0,3 mm |
| Épaisseur totale | 1,3 mm |
| Poids | 0,002 kg |
