Connecteur de profilé de montage PV en aluminium 120 mm – profilé en U 25×45×25

Disponibilité: En stock (grande quantité)

Livraison sous: 6 Jours ouvrables

Poids: 0.07 kg

Prix / pcs.: 0,67 € 0.67

TTC 20%, hors frais de port

Prix net / pcs.: (0,56 €)

HT 20%, hors frais de port

* Quantité:

Pièce
Paquet: 200 Pièces
Paquet: 5000 Pièces
Paquet: 10000 Pièces

quantité pcs.

Total:

produit indisponible

ajouter à la liste de souhaits

* - Champ obligatoire

Évaluation:

4.11111

Vendeur: -

Code produit: PV-18-02

recommander à un ami

Description

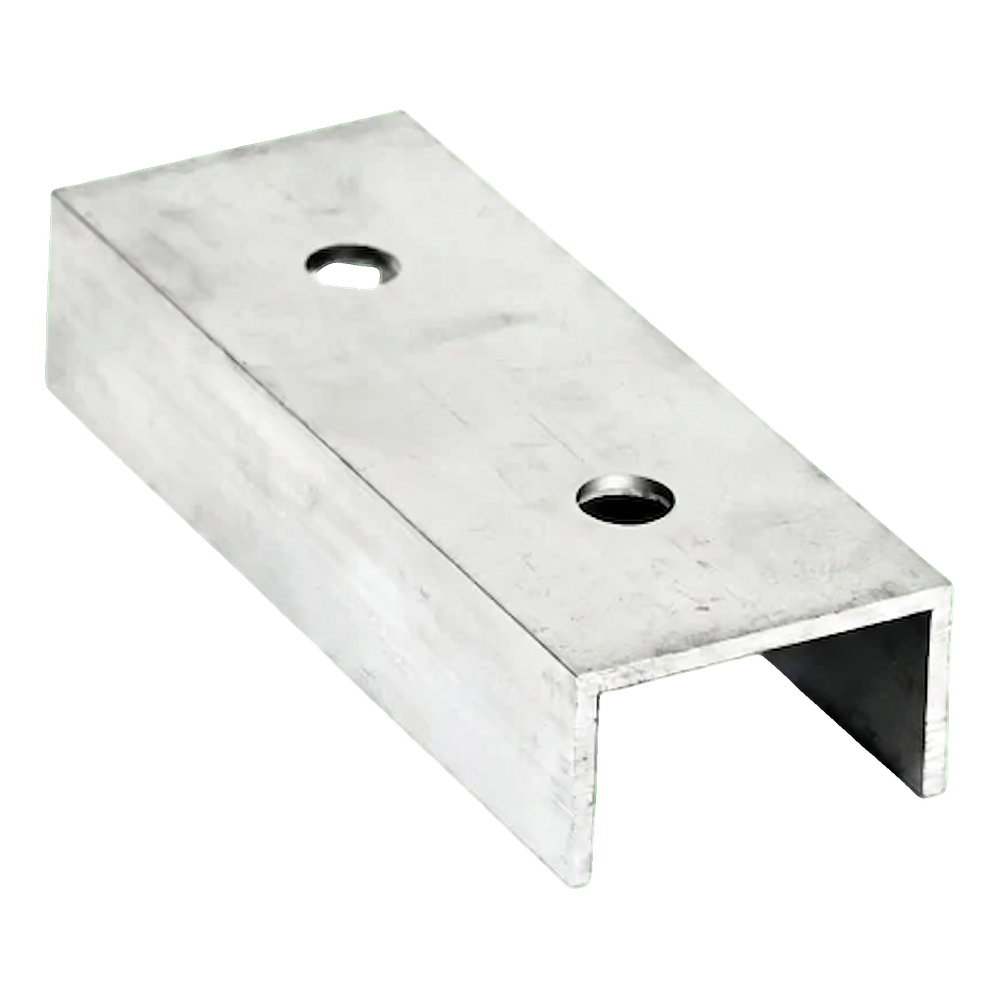

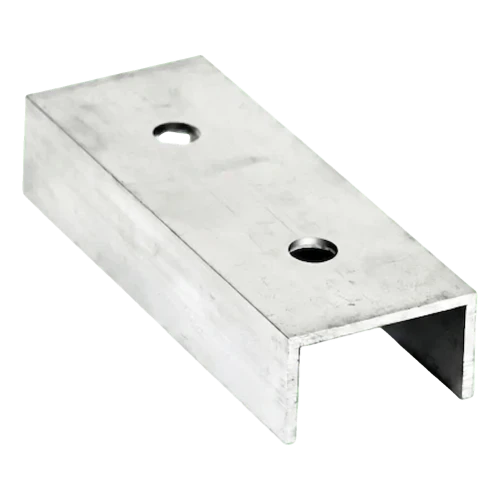

Connecteur de profilé de montage PV en aluminium 120 mm – profilé en U 25×45×25

Le connecteur de profilé de montage 120 mm est un élément de construction destiné à l'allongement des profilés dans les systèmes de montage pour panneaux photovoltaïques. Sa forme en U assure une liaison rigide et stable entre deux rails adjacents, permettant de créer des ensembles de profilés de longueur quelconque. Fabriqué en aluminium d'une qualité garantissant une résistance naturelle à la corrosion et une bonne résistance mécanique, le connecteur fonctionne sans défaillance pendant des années en conditions extérieures — sans entretien supplémentaire nécessaire. Deux trous de fixation disposés symétriquement permettent un assemblage vissé fiable. Le connecteur est également disponible en version anodisée noire, offrant une protection supplémentaire contre les intempéries et une finition esthétique et discrète sur les toits à couverture sombre.

Principaux avantages pour l'installateur

Allongement rapide des profilés de montage sans nécessité d'éléments intermédiaires supplémentaires

Haute résistance à la corrosion et aux intempéries — durabilité pluriannuelle sans entretien

Faible poids propre facilitant le transport et le montage sur le toit

Trous de fixation précisément usinés garantissant la répétabilité et la facilité des assemblages vissés

Profilé en U adapté aux rails de montage PV standard

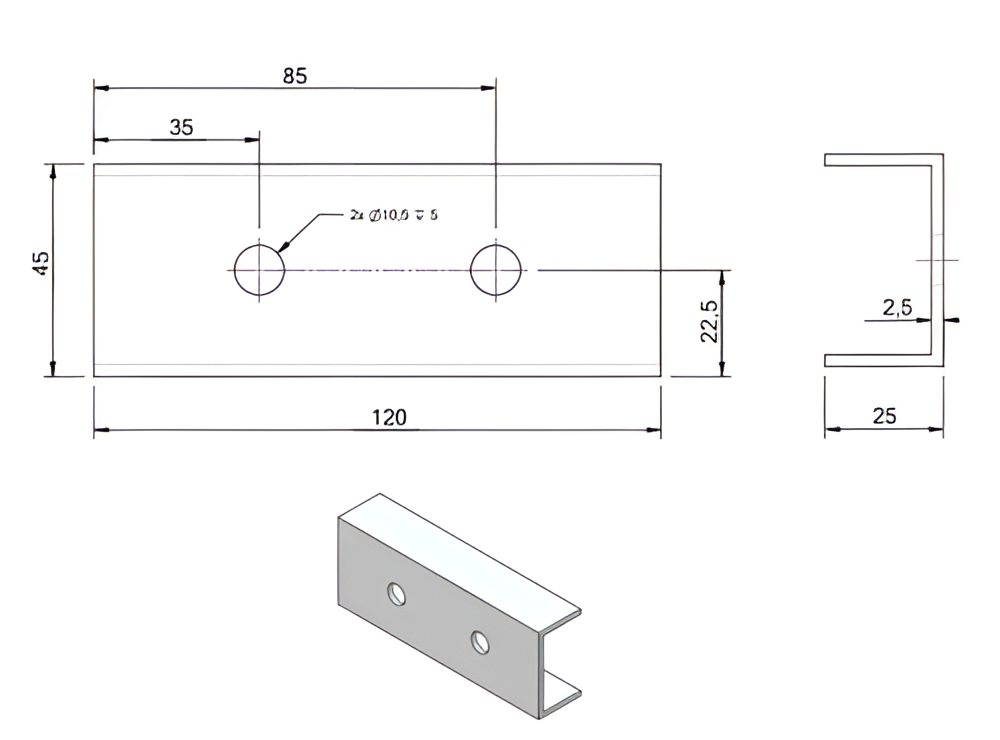

Schéma coté du connecteur de profilé 120 mm – vue de dessus, de côté et en perspective avec cotes

Vidéo présentant le connecteur de profilé de montage PV

Vidéo présentant les éléments de fixation de la structure photovoltaïque

Paramètres techniques

Type d'élément	connecteur de profilé (en U)
Longueur / plage de réglage	120 mm

Dimensions

Profilé en U (larg. × haut. × larg.)	25 × 45 × 25 mm
Épaisseur de paroi	2,5 mm
Diamètre des trous	10,5 mm
Nombre de trous	2
Entraxe des trous	85 mm
Distance du premier trou par rapport au bord	35 mm

Matériau et finition

Matériau	aluminium 6060
Revêtement / résistance à la corrosion	résistance naturelle à la corrosion de l'aluminium ; version anodisée noire disponible

Autres paramètres

Masse	0,07 kg
