Description

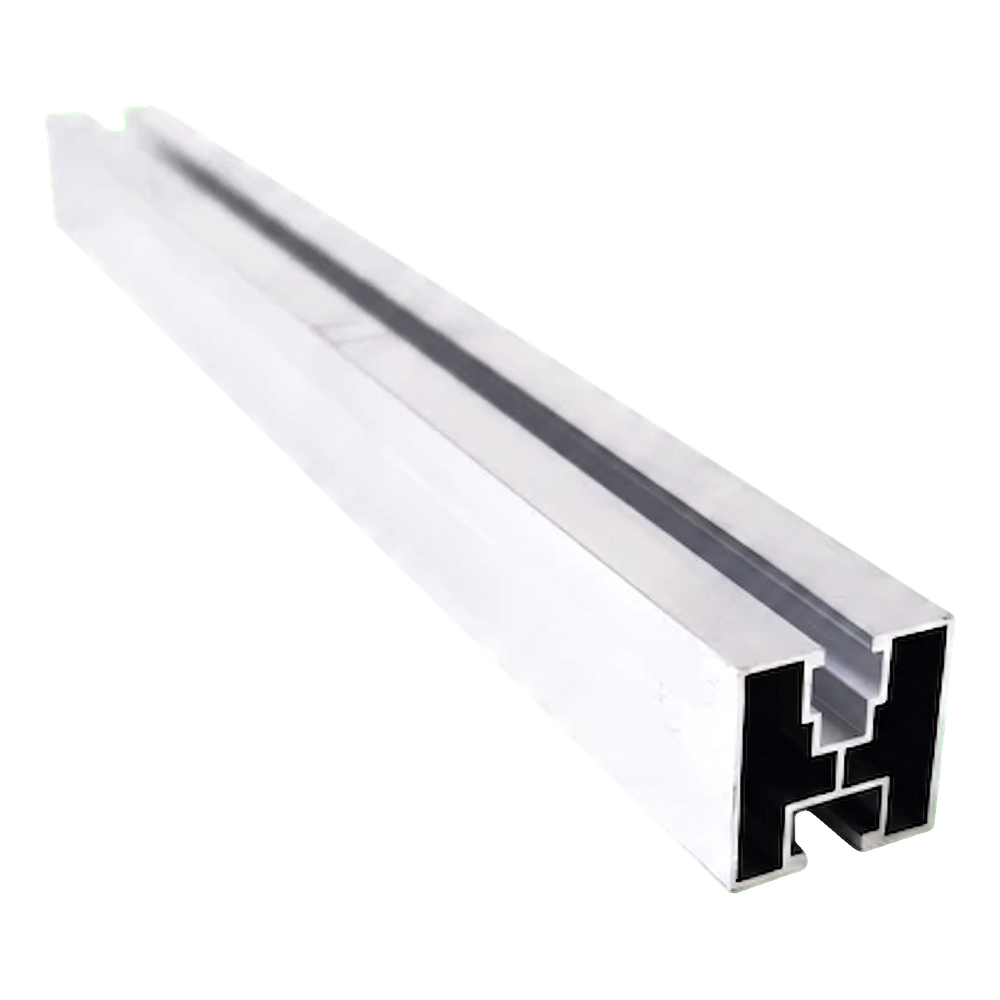

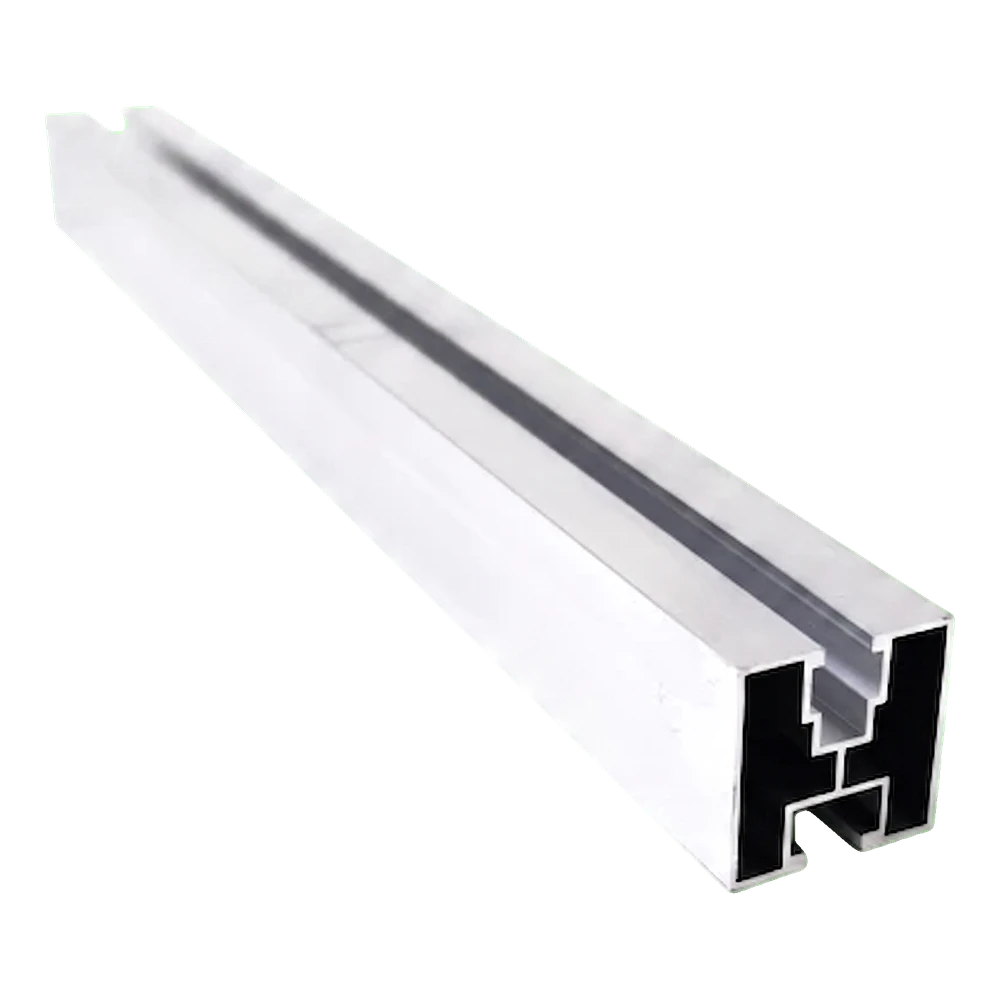

Profilé de montage PV en aluminium 40×40 mm / 625 cm – pour boulons hexagonaux M10
Le profilé de montage PV 40×40 mm d'une longueur de 625 cm est un élément de base de la structure porteuse des installations photovoltaïques sur toitures en pente. Fabriqué en alliage d'aluminium 6060, il allie une faible masse propre à une bonne résistance mécanique et une haute résistance à la corrosion. Sa construction à double canal — avec un canal supérieur pour la fixation des pinces de modules et un canal inférieur pour la connexion aux crochets de toit, adaptateurs ou triangles — permet un montage rapide et fiable de l'ensemble du système. Le profilé est compatible avec les boulons hexagonaux M10 DIN 933 dans le canal inférieur ainsi que les écrous carrés M8 dans le canal supérieur, assurant la compatibilité avec les pinces intermédiaires et d'extrémité courantes du marché.
Principaux avantages pour l'installateur
- La section à double canal 40×40 mm permet une fixation indépendante des modules PV (canal supérieur) et de la sous-structure de toit (canal inférieur)
- L'aluminium 6060 assure une résistance à la corrosion et aux intempéries — le profilé est également disponible en version anodisée noire pour une protection et une esthétique accrues
- La longueur peut être augmentée grâce à des connecteurs de profilés disponibles séparément, offrant une flexibilité pour la conception de l'espacement des rails
- Une épaisseur de paroi de 1,2 mm pour une masse de seulement 0,82 kg/m minimise la charge sur la structure du toit
- L'alliage d'aluminium 6060 se prête à l'anodisation, offrant une protection supplémentaire et une finition décorative de la surface

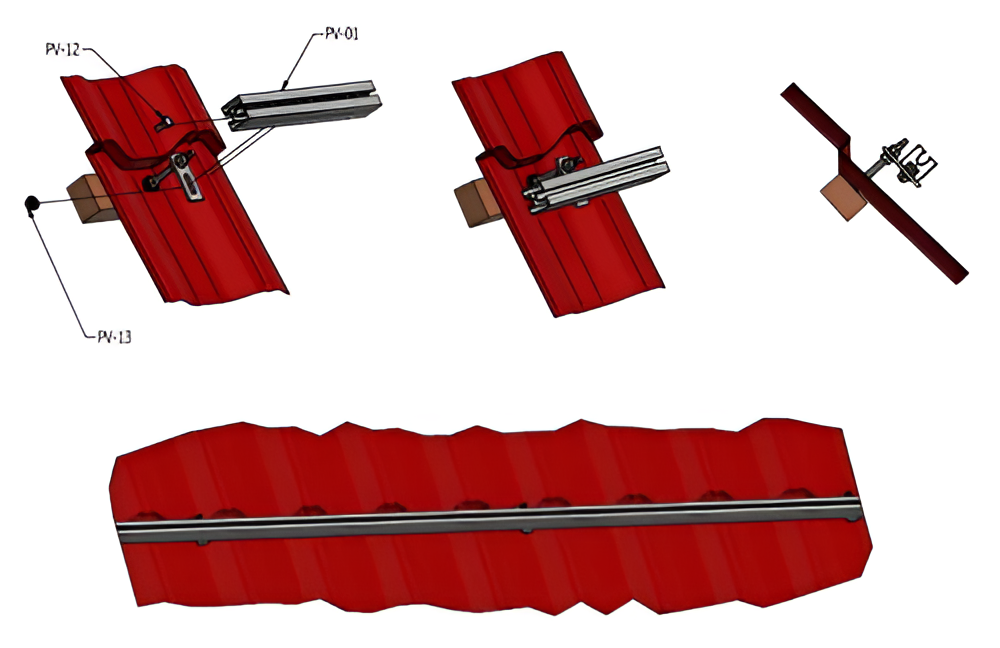

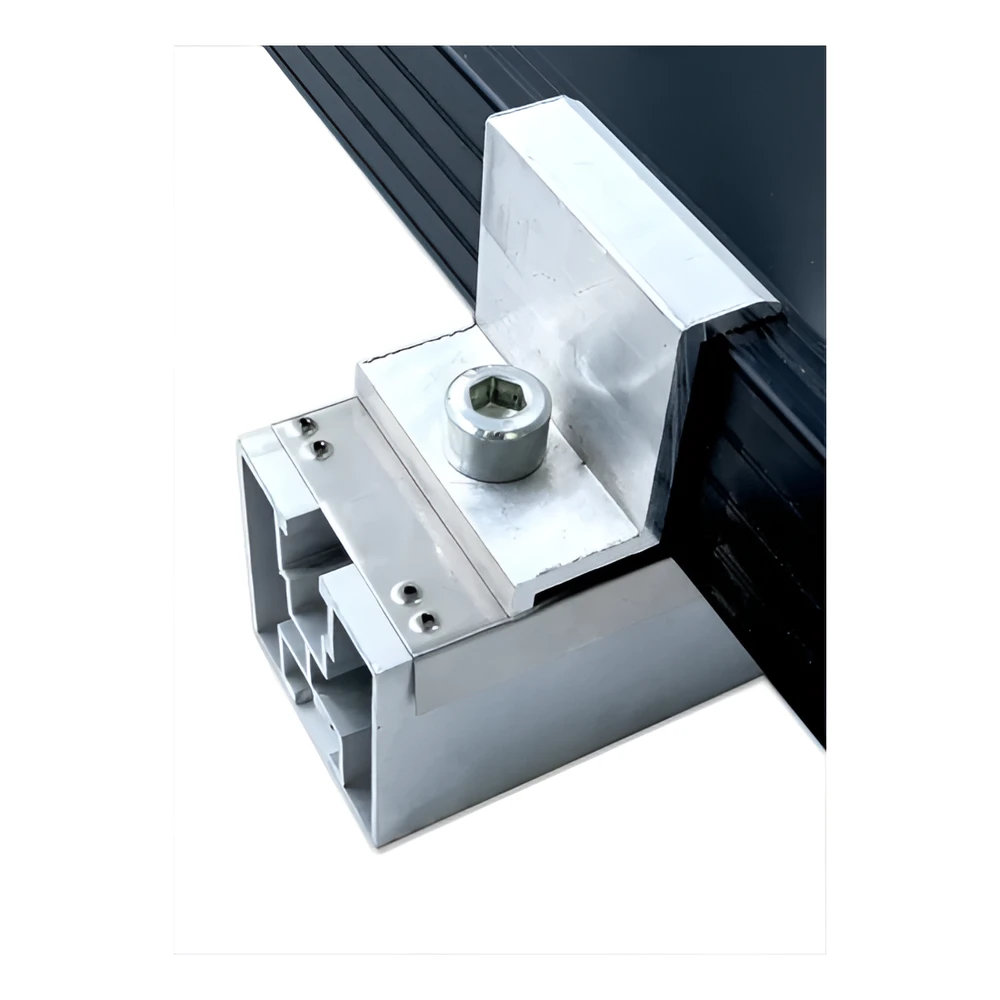

Le profilé fait ses preuves comme rail porteur dans les systèmes de montage sur toitures en pente couvertes de tuiles métalliques, de bac acier et d'autres revêtements. Le canal supérieur reçoit les pinces (colliers) intermédiaires et d'extrémité qui pressent le cadre du module photovoltaïque directement contre le profilé. Le canal inférieur sert à la connexion avec les crochets de toit ou les adaptateurs fixés aux chevrons. Ainsi, l'ensemble de la structure forme un système porteur stable et ventilé, transmettant les charges de vent et de neige à la charpente du toit.
Section et dimensions des canaux

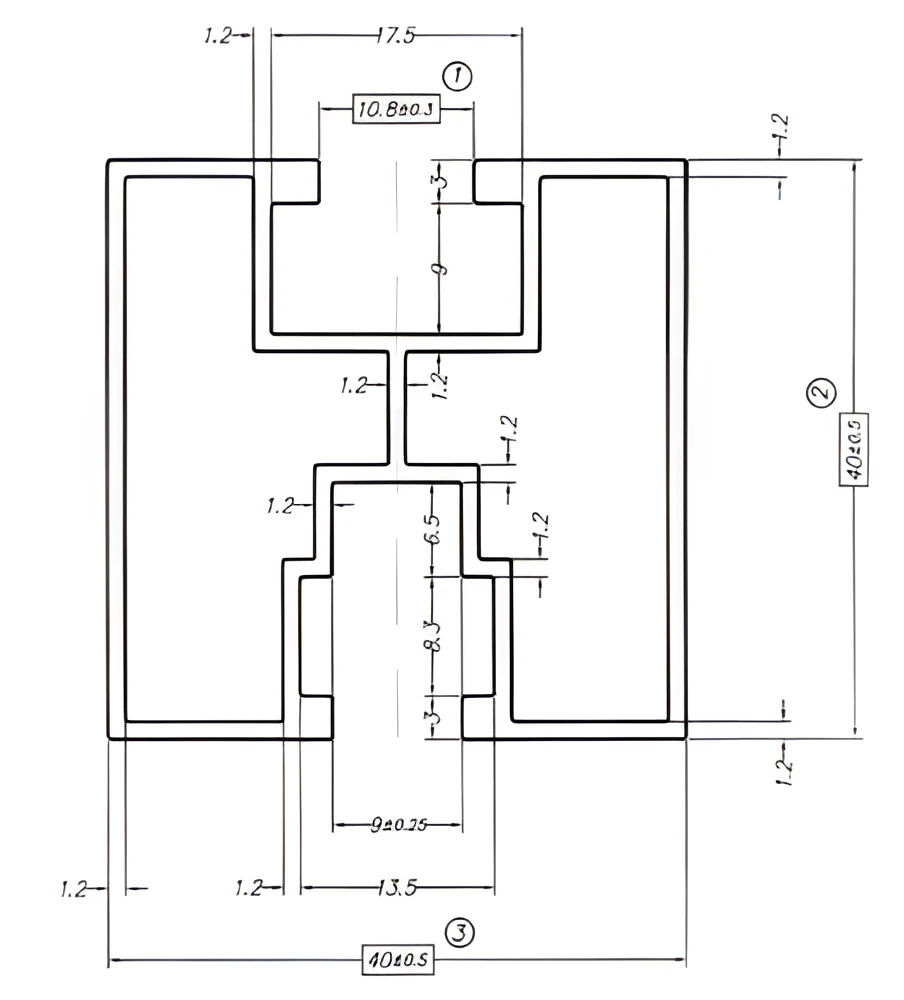

Le dessin technique de la section montre la géométrie détaillée du profilé. Les dimensions extérieures sont de 40 ±0,5 × 40 ±0,5 mm. Le canal supérieur a une largeur d'ouverture de 10,8 ±0,3 mm et est adapté aux écrous carrés M8. Le canal inférieur a une largeur d'ouverture de 9 ±0,75 mm et une profondeur permettant l'insertion d'un boulon hexagonal M10 DIN 933. L'épaisseur de paroi est de 1,2 mm sur toute la circonférence du profilé, assurant une répartition uniforme des contraintes tout en conservant une faible masse.
Données techniques
| Longueur [mm] | 6250 |
| Profil [mm] | 40×40 |
| Type de rainure | Pour boulon hexagonal |
| Finition | Naturel |
