Profil en aluminium 665cm 40x40 pour vis à tête hexagonale Anodisé

Aller aux commentaires sur les produits

Profil de montage en aluminium anodisé 6060 665 cm pour vis hexagonale DIN 933 M10, pour modules photovoltaïques.

Voir la description complète
avec TVA sans TVA
Prix 83,99 €
TVA 20% incluse

Les frais d’expédition ne sont pas inclus dans le prix.

Choisissez la variante :

Le prix des différentes variantes peut varier

Quantité

Non disponible
Non disponible
Non disponible
Non disponible
pcs.
Disponibilité:
Temporairement indisponible

Caractéristiques du produit

[PIM] Profile montażowe #6

  • Longueur [mm] 6650
  • Profil [mm] 40×40
  • Type de rainure Pour boulon hexagonal
  • Finition Anodisé

Description

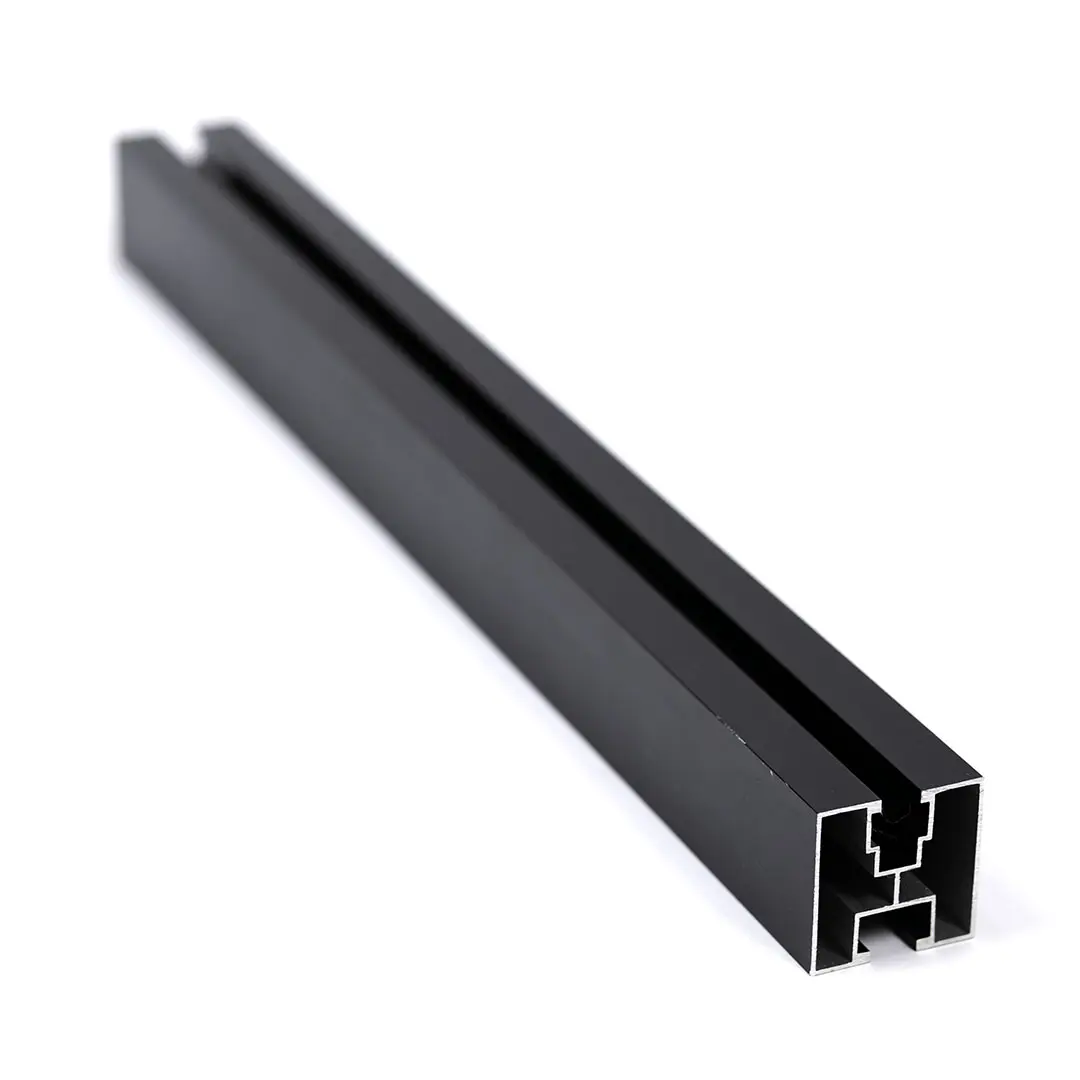

Profilé de montage PV 40 × 40 mm
40 × 40 mmSection
665 cm6650 mm
Aluminium 6060anodisé noir
1,2 mmÉpaisseur de paroi

Longueur 665 cm – transport par camion (FTL)

Nous expédions les profilés de cette longueur uniquement par camion ; le coût dépend du poids de la commande et vous le verrez dans le panier. Longueurs plus courtes : jusqu'à 240 cm par transporteur, jusqu'à 195 cm par messagerie.

Vidéos du produitDécouvrez le profilé de près et comment se montent les éléments du système.

À quoi sert-il

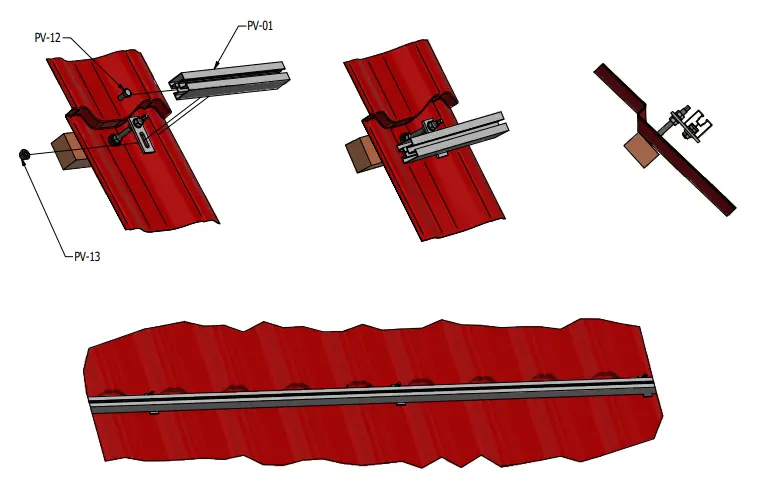

Rail de montage en aluminium pour installations photovoltaïques. Sur le dessus du profilé, les panneaux se fixent avec des brides centrales et d'extrémité ; par en dessous, le profilé se visse sur des crochets de toit, des adaptateurs ou des triangles.

  • ✓Vous montez des panneaux photovoltaïques sur des crochets de toit, des adaptateurs ou des triangles.
  • ✓Vous fixez les brides des panneaux en M8 (canal supérieur).
  • ✓Vous reliez le profilé au crochet ou à l'adaptateur avec une vis à tête hexagonale M10 (DIN 933) avec écrou à embase (canal inférieur).
  • ✓Il vous faut une longueur de 665 cm, de couleur noire (anodisé) – les autres longueurs sont dans le tableau comparatif ci-dessous.

Ne confondez pas les profilés

Vous avez des vis à tête marteau 28/15 ? Choisissez le profilé pour vis à tête marteau 28/15 – ce profilé a un canal inférieur pour vis à tête hexagonale.

Section du profilé

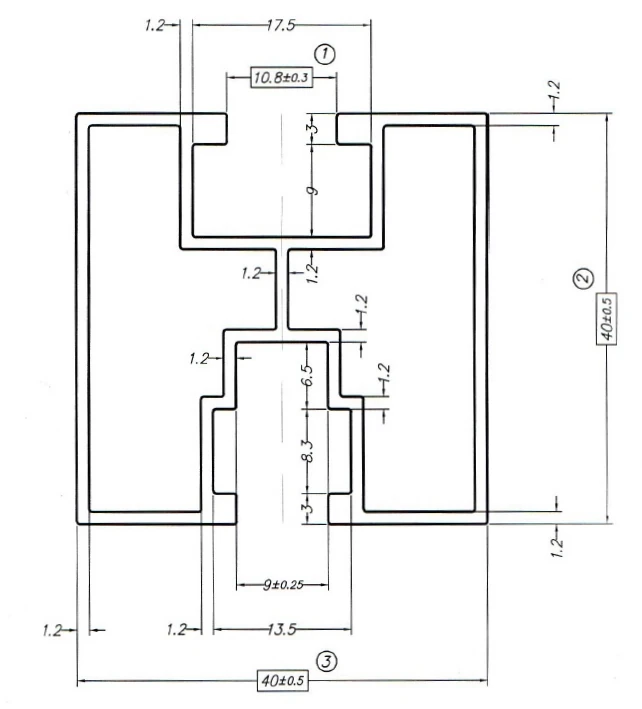

Dessin de la section du profilé 40 × 40 mm : largeur 40 mm, hauteur 40 mm, fente du canal supérieur 9 mm, fente du canal inférieur 10,8 mm
Agrandir la section
Hautcanal pour les brides des modules (M8)Bascanal pour la tête de la vis hexagonale M10 – crochets, adaptateurs, triangles

Dessin indicatif, cotes nominales en mm.

Choix des fixations

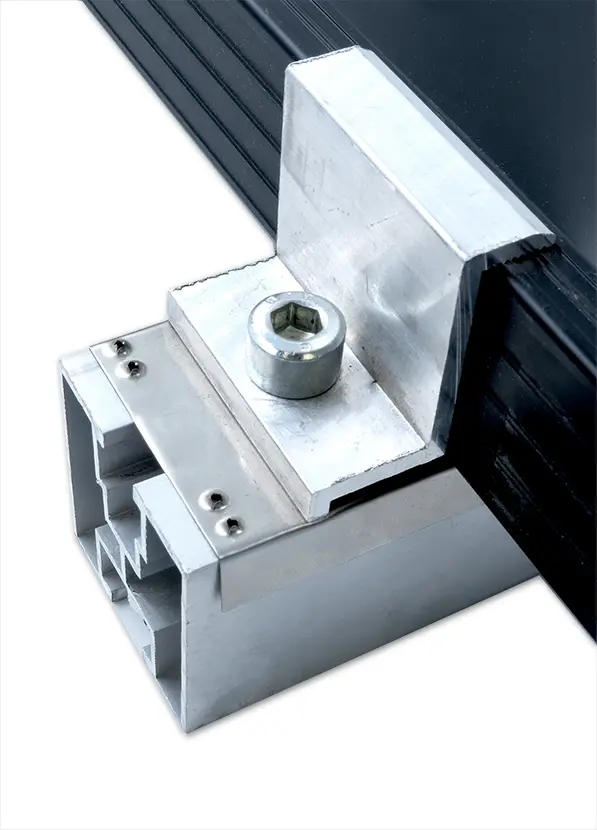

Canal supérieur · fente 9 mm, chambre 13,5 mmBrides centrales et d'extrémité pour modules – fixation M8
La tête d'une vis hexagonale M8 (13 mm) entre dans la chambre de 13,5 mm. Choisissez les brides selon l'épaisseur du cadre.
Vis à tête hexagonale M10 (DIN 933)Canal inférieur · fente 10,8 mm, largeur 17,5 mmVis à tête hexagonale M10 (DIN 933)
Choisissez la longueur de la vis selon la fixation :
vis M10×20vis M10×25vis M10×30
Glissez la tête de la vis dans le canal par l'extrémité du profilé et faites-la coulisser jusqu'au point de fixation. Pour crochets de toit, adaptateurs ou triangles.
écrou à embase M10Écrouécrou à embase M10
Pour la vis du canal inférieur.
RallongeÉclisses de profilés – vendues séparément

Caractéristiques techniques

Section40 × 40 mm
Longueur6650 mm
Épaisseur de paroi1,2 mm
Fente du canal supérieur9 mm
Largeur de la chambre du canal supérieur13,5 mm
Fente du canal inférieur10,8 mm
Largeur du canal inférieur17,5 mm
Alliagealuminium 6060
Finitionanodisé noir

Cotes nominales selon la fiche technique.

Avertissement

L'entraxe des appuis et la capacité portante sont définis par l'étude de la structure – en tenant compte des charges de neige et de vent ainsi que de la charpente.
