Pince latérale H30 noire anodisée – pince d'extrémité PV L50

Disponibilité: En stock (grande quantité)

Livraison sous: 6 Jours ouvrables

Poids: 0.02 kg

Prix / pcs.: 0,34 € 0.34

TTC 20%, hors frais de port

Prix net / pcs.: (0,28 €)

HT 20%, hors frais de port

* Quantité:

Pièce
Paquet: 250 Pièces
Paquet: 5000 Pièces
Paquet: 10000 Pièces

quantité pcs.

Total:

produit indisponible

ajouter à la liste de souhaits

* - Champ obligatoire

Évaluation:

4.55556

Vendeur: -

Code produit: PV-03-02

recommander à un ami

Description

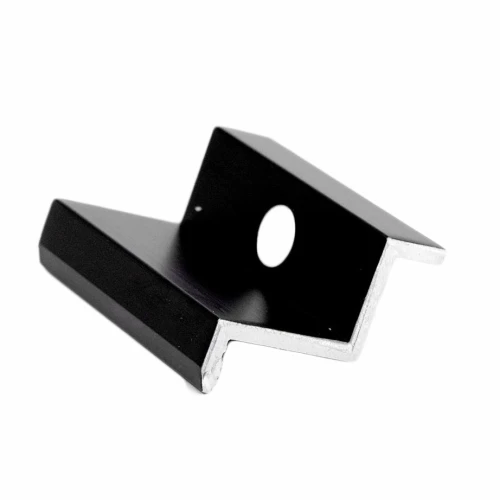

Pince latérale H30 noire anodisée – pince d'extrémité PV L50

Pince latérale (d'extrémité) H30 pour la fixation du bord extérieur des panneaux photovoltaïques dont l'épaisseur de cadre est de 30 mm. Fabriquée en aluminium 6060 avec anodisation noire, qui augmente la résistance à la corrosion et garantit un aspect esthétique à l'installation.

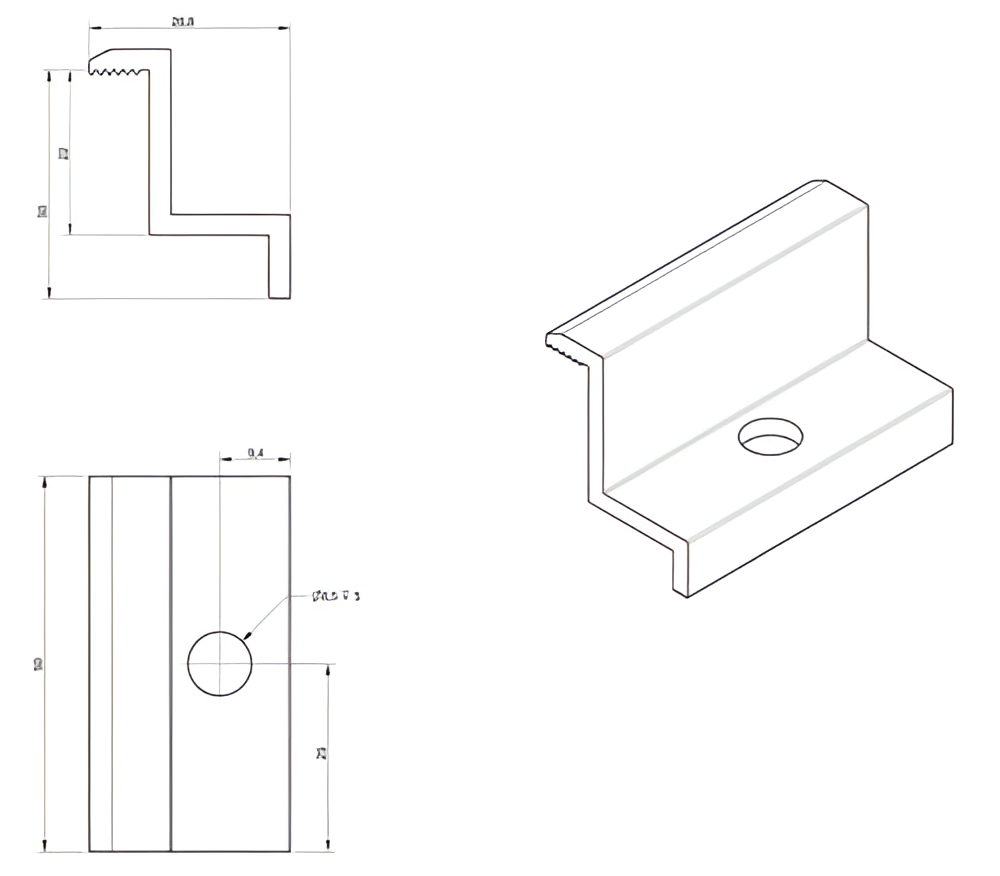

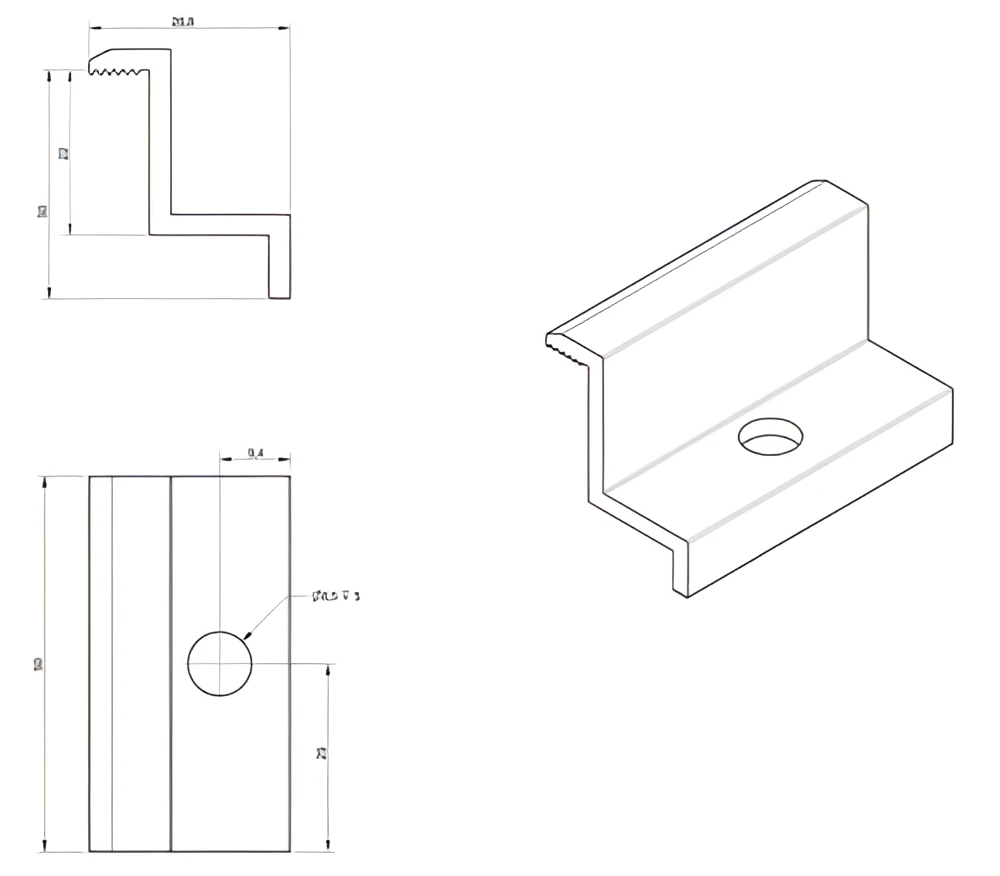

Dessin technique de la pince latérale H30 – vues dimensionnelles et vue isométrique

Utilisation et montage

La pince latérale sert d'élément de finition aux extrémités des rangées de modules photovoltaïques — aussi bien sur les toits plats que sur les toits en pente. Pour la fixation des panneaux entre eux, il convient d'utiliser des pinces centrales. Le kit comprend uniquement la pince en aluminium — la vis et l'écrou doivent être choisis séparément.

Compatibilité avec les profilés de montage

Profilés en aluminium pour vis hexagonale

Profilés en aluminium pour vis en T

Profilés trapézoïdaux pour toits en tôle trapézoïdale

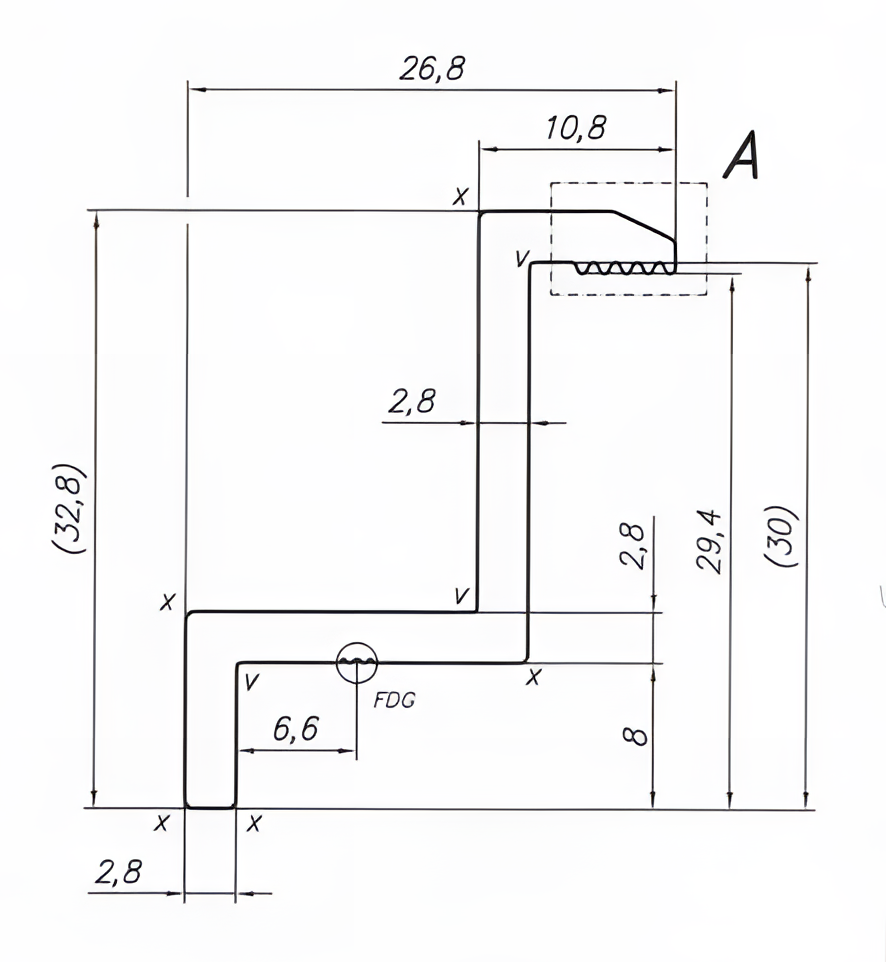

Dessin dimensionnel du profil de la pince latérale H30 – coupe avec dimensions détaillées

Dimensions et caractéristiques techniques

Largeur : 26,8 mm

Hauteur totale : 32,8 mm

Hauteur utile (H) : 30 mm

Longueur : 50 mm

Trou de montage : Ø8,5 mm (pour vis M8)

Épaisseur de paroi : 2,8 mm

Matériau : aluminium 6060

Finition : anodisation noire

Couleur : noire

Choix de la vis à six pans creux DIN 912

Type de profilé	Taille de la vis
Profilé en T	M8x20
Profilé hexagonal	M8x20
Pont trapézoïdal (pour clavette)	M8x20
Pont trapézoïdal (pour vis hexagonale)	M8x20

Le couple de serrage recommandé doit être choisi conformément aux directives du fabricant des panneaux photovoltaïques.

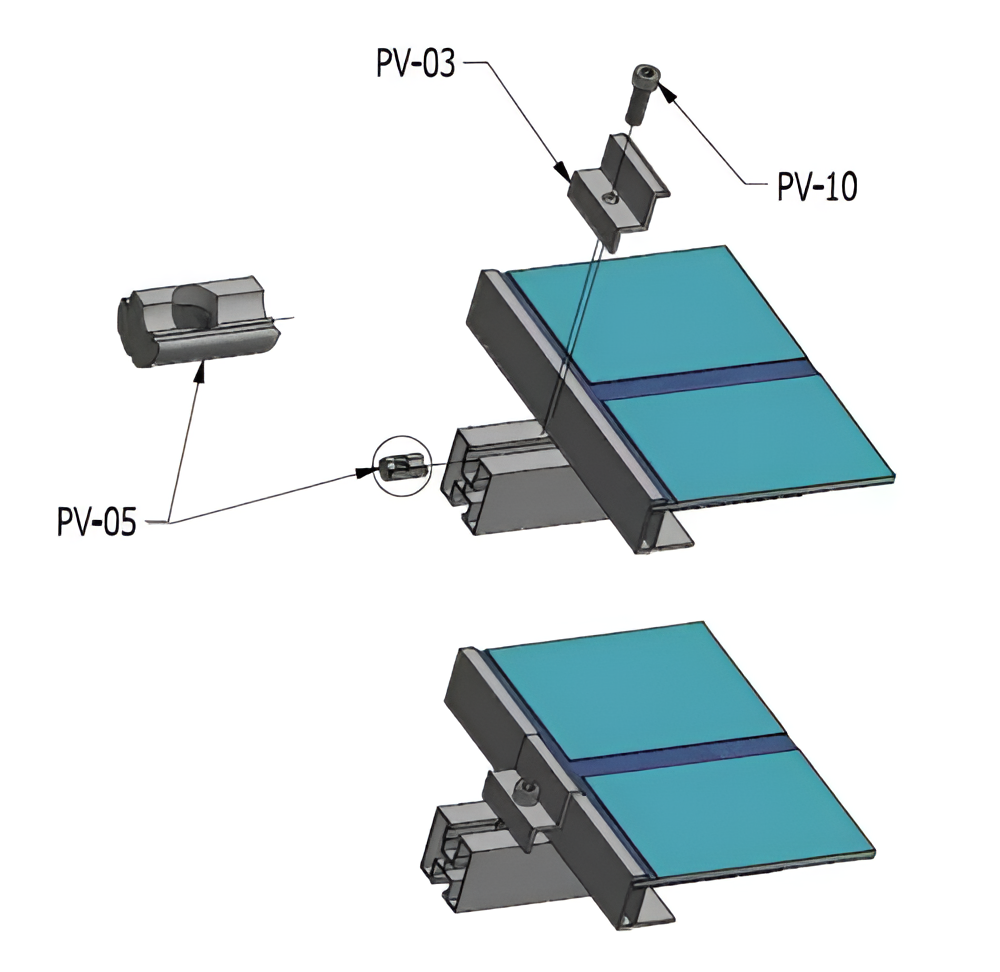

Schéma de montage de la pince latérale avec clavette coulissante et vis sur profilé en aluminium

Le schéma de montage présente la méthode d'installation de la pince latérale sur le profilé en aluminium à l'aide d'une clavette coulissante et d'une vis à six pans creux. La pince presse le bord du module photovoltaïque, assurant une fixation stable et sécurisée.

Instructions de montage des clavettes coulissantes et des vis sur le profilé en aluminium du système photovoltaïque

Données techniques

Type de pince	Latérale
Épaisseur du panneau [mm]	30
Couleur	Noir
Broche de mise à terre	Non
Accessoires inclus	Sans accessoires

Sécurité

Envoyer un commentaire

Tous les avis (positifs et négatifs) sont affichés, selon la limitation du nombre de plateformes. Nous vérifions qu'ils proviennent de clients qui ont acheté le produit. En savoir plus sur notre page des politiques de commentaires.

Produits associés

Profilé aluminium 220cm 40x40 pour vis hexagonales

Profilé de montage aluminium 6060, 221 cm de longueur, 40x40 mm, pour fixation de panneaux photovoltaïques. Montage sur vis hexagonales M10 avec écrous à collerette. Compatible avec les brides intermédiaires et terminales.

Prix: 14,14 €

Prix net: 11,78 €

Vis à tête cylindrique à six pans creux DIN 912 M8x20

Vis à tête cylindrique DIN 912 M8x20mm avec empreinte hexagonale creuse. Fabriquée en acier inoxydable A2 1.4301, résistante aux intempéries. Utilisée pour fixer les brides au profilé de montage dans les systèmes photovoltaïques.

Prix: 0,09 €

Prix net: 0,07 €

Insert coulissant M8 à bille de blocage pour profilé PV – aluminium 6060

Insert coulissant M8 à bille de blocage pour profilé PV, aluminium 6060. Filetage M8, montage dans le rail supérieur du profilé, poids 0,004 kg. Sert à la fixation des pinces centrales et d'extrémité dans les installations photovoltaïques.

Prix: 0,11 €

Prix net: 0,10 €

Écrou à collerette DIN 6923 M10 – acier inoxydable A2 pour installations PV

Écrou hexagonal à collerette DIN 6923 M10 en acier inoxydable A2 (1.4301, qualité 304). Collerette dentée, poids 0,011 kg. Pour la fixation des crochets de toiture et des triangles de montage sur profilés aluminium dans les installations photovoltaïques.

Prix: 0,07 €

Prix net: 0,06 €

Vis à tête hexagonale DIN 933 M10x25

Vis à tête hexagonale DIN 933 M10x25mm à filetage complet. Fabriquée en acier inoxydable A2 1.4301. Conçue pour les systèmes photovoltaïques. Résistance à la corrosion élevée, idéale pour montage extérieur de panneaux solaires et structures PV.

Prix: 0,17 €

Prix net: 0,14 €

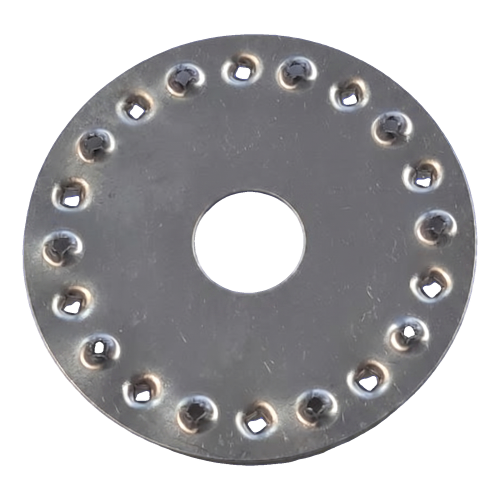

Rondelle de mise à la terre – plaque de contact PV en acier inoxydable 40×40 mm

Rondelle de mise à la terre – plaque de contact PV, acier inoxydable 1.4301 (A2/304). Dimensions 40×40 mm, épaisseur 0,2 mm, trou de montage Ø9 mm, pli de 10 mm. 8 picots coniques R0,5 mm, poids 4 g. Pour les connexions équipotentielles des cadres de modules PV avec la structure de montage.

Prix: 0,06 €

Prix net: 0,05 €

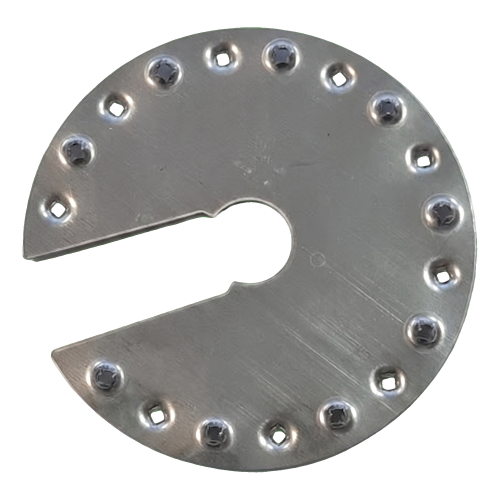

Rondelle de mise à la terre PV ronde pleine Ø35 mm – acier inoxydable A2

Rondelle de mise à la terre PV ronde pleine Ø35 mm, acier inoxydable A2 (1.4301, nuance 304). Ouverture centrale de 8 mm, poids 0,002 kg. Les picots pointus sur le pourtour percent la couche d'aluminium anodisé des cadres des modules PV. Montage mécanique par vis. Pour l'équipotentialité des installations photovoltaïques.

Prix: 0,12 €

Prix net: 0,10 €

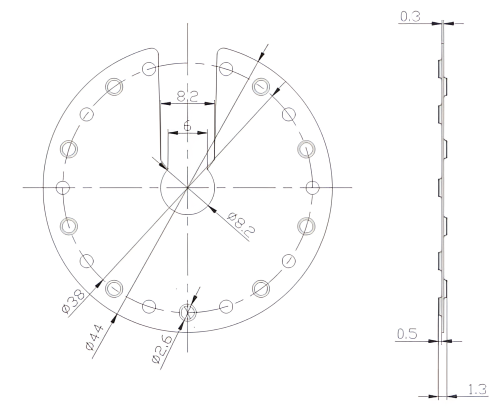

Rondelle de mise à la terre PV ronde avec encoche Ø44 mm – acier inoxydable A2
