Rondelle de mise à la terre PV – plaquette de contact en acier inoxydable 40×40 mm
produit indisponible
ajouter à la liste de souhaits
4.09091
Description
Rondelle de mise à la terre PV – plaquette de contact en acier inoxydable 40×40 mm
La rondelle de mise à la terre – plaquette de contact est un élément de montage d'installation photovoltaïque servant à l'équipotentialité des cadres, de la structure et des modules PV. Elle assure la continuité galvanique des connexions au sein de toute l'installation solaire, ce qui est essentiel pour une mise à la terre correcte du système.
Principe de fonctionnement

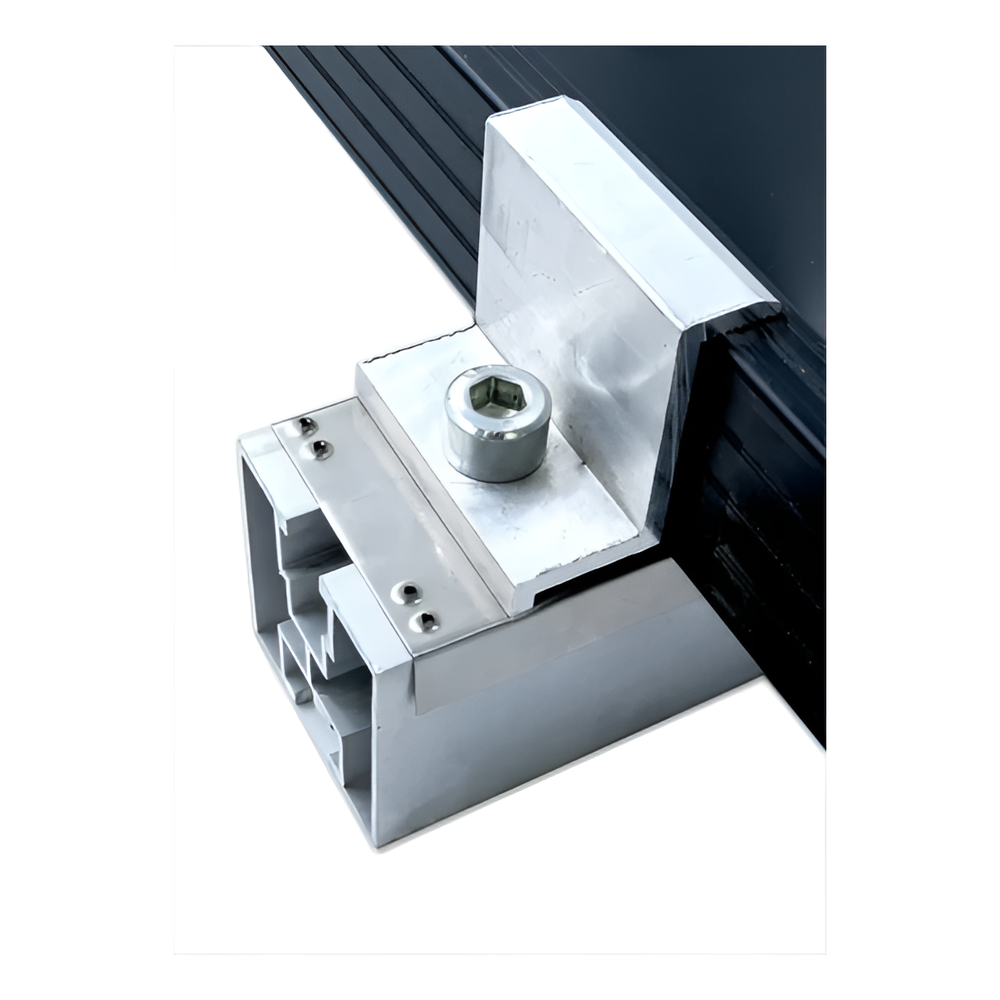

Les ergots pointus estampés sur la surface de la plaquette percent la fine couche anodisée d'aluminium recouvrant les cadres des panneaux photovoltaïques. La couche anodisée est un isolant et ne conduit pas les charges électriques — les ergots atteignent l'aluminium pur situé directement en dessous, créant ainsi une connexion électrique solide et durable.
Matériau et durabilité
La plaquette de contact est fabriquée en acier inoxydable 1.4301 (qualité A2 / 304) — un acier austénitique, non magnétique, à la résistance à la corrosion exceptionnellement élevée grâce à l'ajout de nickel dans l'alliage. Ce matériau est flexible, résistant aux contraintes et adapté à une utilisation dans toutes les conditions environnementales, garantissant un fonctionnement ininterrompu de l'installation pendant de nombreuses années.

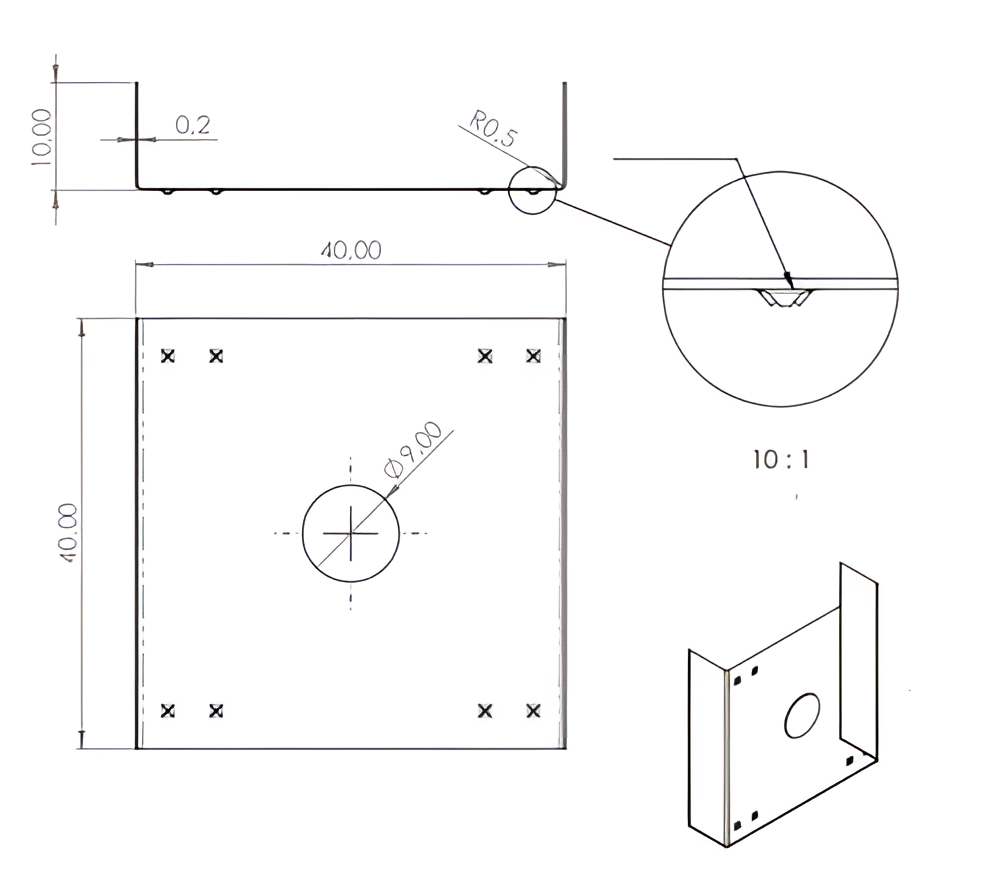

Dimensions et construction

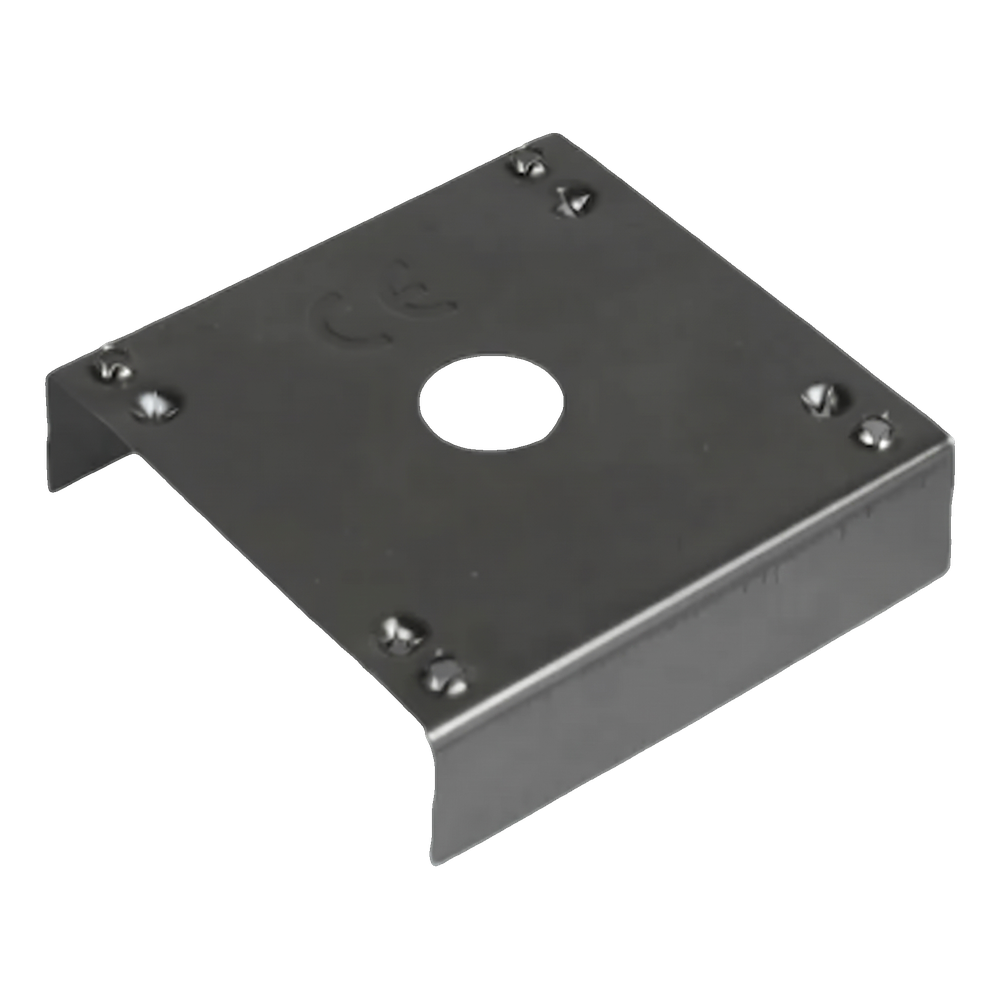

La rondelle présente un profil en forme de lettre U avec des bords latéraux repliés. Le trou central permet le montage à l'aide d'une vis. Sur la surface sont disposés 8 ergots de mise à la terre qui assurent un contact électrique fiable avec le cadre du module PV.
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Matériau | Acier inoxydable 1.4301 (A2 / qualité 304) |
| Dimensions (largeur × longueur) | 40 × 40 mm |
| Hauteur des bords latéraux | 10 mm |
| Épaisseur de la tôle | 0,2 mm |
| Diamètre du trou central | Ø9 mm |
| Rayon de pliage | R0,5 mm |
| Poids | 0,004 kg |
| Profil | En forme de U (bords latéraux repliés) |
