Profilé aluminium de montage PV 40×40 mm / 665 cm – rail pour boulons marteau M10

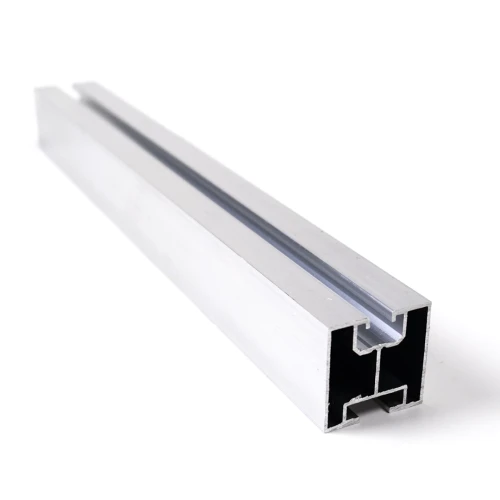

Le profilé de montage PV 40×40 mm d'une longueur de 665 cm est un rail en aluminium résistant, conçu pour la construction de sous-structures destinées aux modules photovoltaiques sur toits inclinés. Fabriqué en alliage aluminium 6060, il allie une faible masse propre a une bonne résistance mécanique et a une résistance naturelle a la corrosion. Le profilé dispose de deux canaux de montage indépendants — le canal supérieur sert a fixer les pinces qui maintiennent les panneaux, tandis que le canal inférieur permet de relier le rail aux crochets de toiture, aux adaptateurs ou aux triangles. Cette configuration a deux canaux simplifie considérablement le montage — l'installateur travaille uniquement par le dessus, sans avoir besoin d'accéder au dessous du profilé. La longueur du rail peut etre augmentée grâce a des connecteurs de profilés (vendus séparément), ce qui permet d'adapter la structure de maniere flexible aux dimensions du pan de toiture. Le profilé est également disponible en version anodisée noire, offrant une protection supplémentaire de la surface et un aspect esthétique sur les toits a couverture sombre.

Principaux avantages pour l'installateur

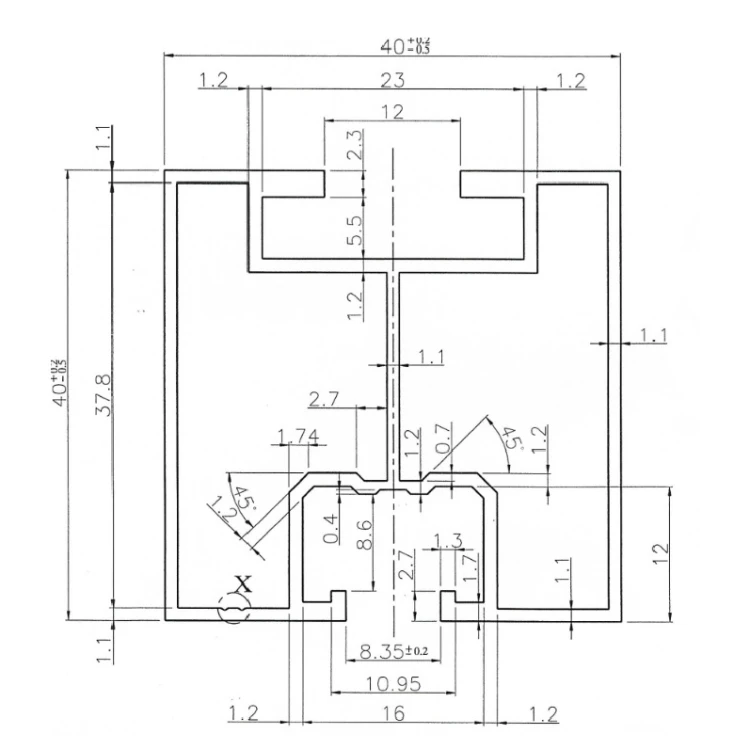

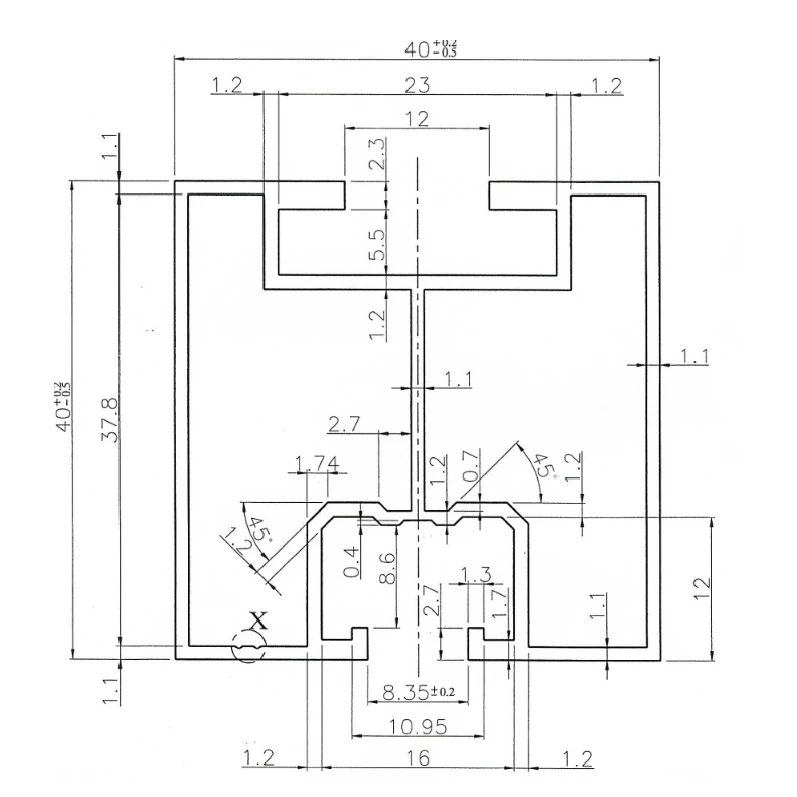

La section du profilé a été conçue pour une répartition optimale des charges et une facilité de montage. Le canal supérieur — plus large, avec une rainure permettant d'insérer les écrous — sert a fixer les pinces intermédiaires et terminales qui maintiennent les modules PV. Le canal inférieur, avec un logement plus étroit, est destiné a relier le profilé aux éléments de la sous-structure de toiture. L'épaisseur des parois du profilé a été choisie de maniere a garantir la rigidité de l'ensemble du rail tout en conservant sa légereté. Le dessin technique montre également des chanfreins a 45° sur les bords intérieurs, facilitant l'insertion des éléments de fixation dans les canaux.

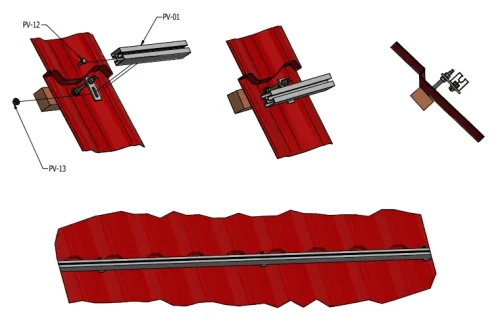

L'illustration présente un schéma type d'installation sur un toit recouvert de tuiles métalliques. Le crochet de toiture fixé au chevron soutient le profilé, tandis que les pinces fixées dans le canal supérieur du rail maintiennent les modules photovoltaiques. Grâce a l'utilisation de boulons marteau dans le canal inférieur, le profilé peut etre positionné avec précision le long du crochet sans avoir besoin de percer des trous supplémentaires — il suffit d'insérer le boulon dans le canal et de le déplacer a la position souhaitée avant de le serrer.
