Pont trapézoïdal en aluminium H-40 avec EPDM 330 mm pour tôle trapézoïdale
produit indisponible
ajouter à la liste de souhaits
4.08083
Description
Pont trapézoïdal en aluminium H-40 avec EPDM 330 mm pour tôle trapézoïdale
Le pont trapézoïdal H-40 est un profilé de montage en aluminium conçu pour la fixation directe des panneaux photovoltaïques sur les toits recouverts de tôle trapézoïdale. Grâce à une hauteur de 40 mm, le rail assure une circulation d'air libre sous le module, permettant un refroidissement naturel et un décollement du panneau de la surface chaude du toit. Le profilé fonctionne avec des pinces centrales et des pinces d'extrémité, fixées au canal supérieur du rail à l'aide de vis à tête hexagonale creuse et d'écrous carrés.
La longueur standard du pont est de 330 mm. Les trous de montage pour les vis sont réalisés directement sur le toit lors de l'installation, ce qui permet d'ajuster précisément l'écartement au profil spécifique de la tôle trapézoïdale. Le pont est utilisé avec des joints EPDM (éléments PV-15), qui assurent une adhérence étanche à la tôle et une protection contre les infiltrations d'eau.
Dimensions et construction du profilé
Le profilé est fabriqué en aluminium 6060, qui se caractérise par une résistance élevée à la corrosion et aux intempéries, une bonne résistance mécanique ainsi qu'une bonne résistance aux chocs. Le matériau se prête à l'anodisation, ce qui garantit une protection supplémentaire de la surface et une finition esthétique.
- Largeur de la base : 114 mm (±1,00 mm)
- Hauteur du profilé : 40 mm
- Largeur de la surface de montage supérieure : 50,5 mm
- Largeur de la fente du canal de montage : 9 mm (±0,50 mm)
- Profondeur du canal de montage : 15 mm
- Épaisseur de paroi : 1,4 mm
- Rayon des arrondis : R0,5
Méthode de montage sur toit

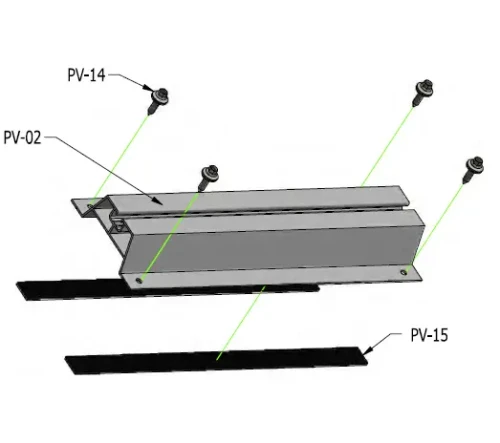

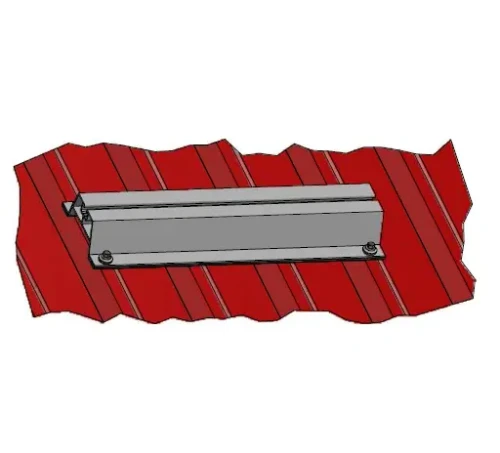

Le pont trapézoïdal est fixé directement à la tôle trapézoïdale à l'aide de vis autoperceuses (PV-14). Entre le profilé et la tôle est placé un joint EPDM (PV-15), qui protège le point de passage contre les fuites et amortit les vibrations.
Fixation des panneaux photovoltaïques

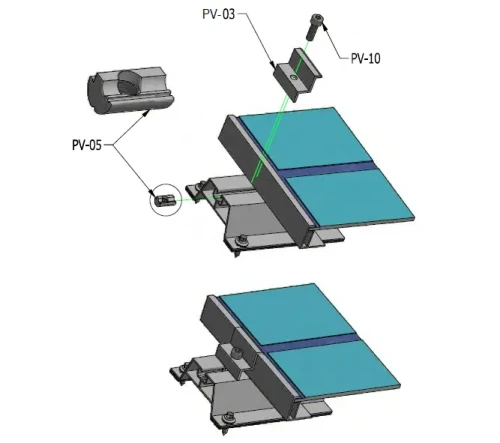

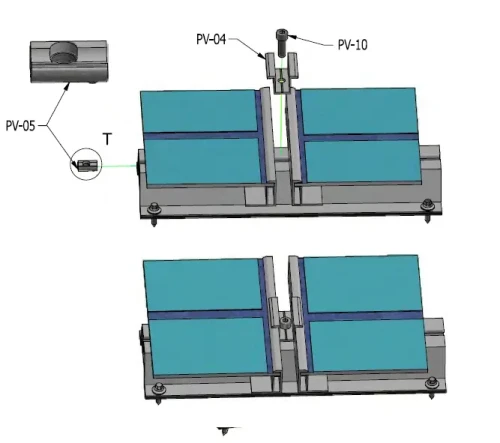

Les panneaux photovoltaïques sont fixés au canal supérieur du pont à l'aide de pinces d'extrémité (PV-03) et de pinces centrales (PV-04). Des vis avec écrous carrés (PV-10) servent à fixer les pinces, tandis que des clips de sécurité (PV-05) permettent de bloquer la position des panneaux. Le système permet un montage rapide et reproductible des installations PV sur les toits en tôle trapézoïdale.
Spécification technique
| Paramètre | Valeur |
|---|---|
| Matériau | Aluminium 6060 |
| Longueur | 330 mm |
| Hauteur du profilé | 40 mm |
| Largeur de la base | 114 mm |
| Épaisseur de paroi | 1,4 mm |
| Poids du produit | 0,35 kg |
| Poids indicatif du profilé | 1,32 kg/m |
| Joint | EPDM |
| Application | Toits en tôle trapézoïdale |
