Kit électrique complet pour photovoltaïque avec onduleur 12KTLX-G3 3F 2MPPT Sofar pour T2V
produit indisponible
ajouter à la liste de souhaits
4.9
Description

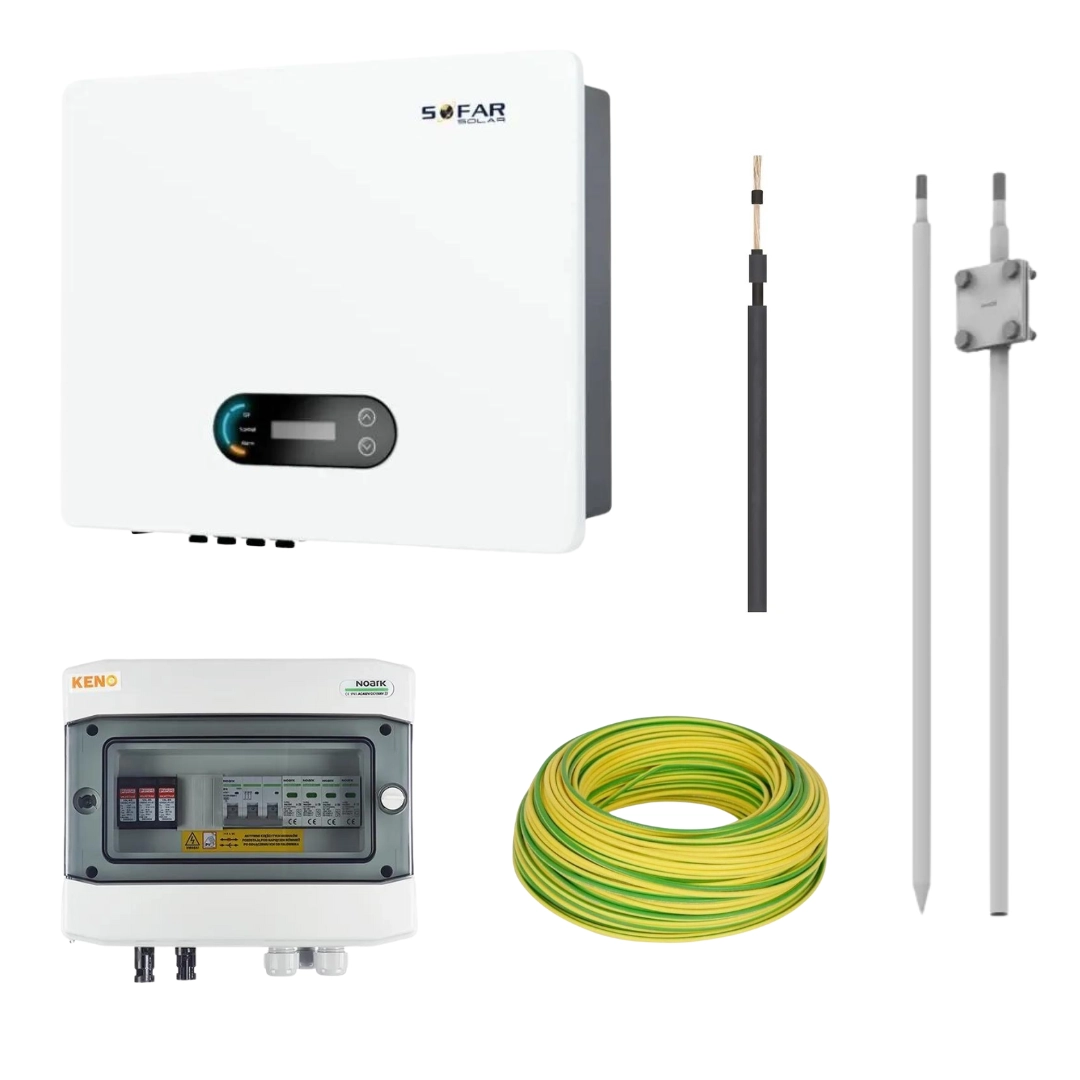

Kit électrique complet pour photovoltaïque avec onduleur 12KTLX-G3 3F 2MPPT Sofar pour T2V
Kit électrique photovoltaïque complet avec onduleur Sofar 12KTLX-G3 3F 2MPPT, adapté à un ensemble de 24 panneaux photovoltaïques JKM480N-60HL4-V JINKO de 480Wp et à une structure au sol T2V.
Le kit a été conçu pour une installation d'une puissance optimale de 11,52 kW.
Pour créer une ferme photovoltaïque à l'aide du kit électrique ci-dessus, il est nécessaire d'acheter des accessoires supplémentaires un ensemble de 24 panneaux photovoltaïques de 480Wc chacun, modèle JKM480N-60HL4-V de JINKO et une structure au sol de type T2V.
Économisez de l'énergie et prenez soin de l'environnement avec un kit électrique photovoltaïque complet pour l'indépendance énergétique et les avantages écologiques. Le Kit électrique photovoltaïque complet comprend des solutions innovantes telles que :
- Onduleur 12kW avec module WiFi pour la surveillance et la gestion à distance de l'installation.
- Boîte de jonction avec parasurtenseur pour garantir la sécurité des connexions dans l'installation.
- Câble solaire à double isolation de haute qualité pour des connexions efficaces.
- Système de mise à la terre robuste et pliable, garantissant une installation simple et sûre dans différents types de sol.
- Conducteur de protection jaune-vert, garantissant un niveau élevé de sécurité de l'installation.
Ce kit vous permettra de tirer de l'énergie directement du soleil, en la convertissant en électricité propre et renouvelable. Vous pourrez ainsi réduire vos factures d'énergie et contribuer à la protection de l'environnement. Investissez dans notre kit électrique photovoltaïque complet et profitez de votre indépendance énergétique !
Composants inclus dans le kit

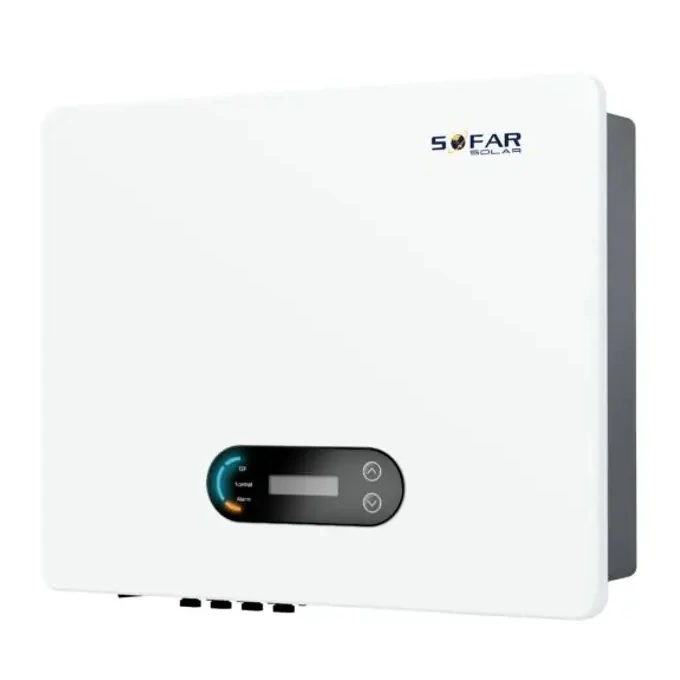

Onduleur 12kW 3F 17.4A KTLX-G3 2MPPT DC switch WiFi module 12KTLX-G3 SOFAR fait partie d'une série d'onduleurs allant de 3kW à 24kW, conçus pour être utilisés dans des installations photovoltaïques domestiques de différentes tailles.
Les onduleurs Sofar se caractérisent par une qualité élevée, grâce à l'utilisation de composants provenant de fournisseurs réputés et à un processus de fabrication soigné. Le produit offre une fiabilité et une excellente qualité à un prix abordable, et la garantie de 12 ans confirme la haute qualité des appareils Sofar. Les unités sont équipées d'un module WiFi, qui permet de gérer et de contrôler à distance le fonctionnement de l'installation. De plus, les onduleurs Sofar sont dotés d'un boîtier en aluminium et en acier inoxydable avec un indice de protection IP 65, ce qui permet de les installer à l'extérieur.
La dernière série G3 d'onduleurs Sofar se distingue par une faible tension de démarrage, un rendement maximal élevé et un nouveau logiciel avec possibilité de mise à jour à distance.
Spécification
NORMES
| Nom du produit | 12KTLX-G3 | |||
|---|---|---|---|---|
| Entrée DC | ||||
| Puissance d'entrée maximale recommandée | 18000 Wp | |||
| Puissance DC maximale par MPPT | 12000 W / 6000 W | |||
| Nombre de MPPT | 2 | |||
| Nombre d'entrées DC | 2/1 | |||
| Tension d'entrée maximale | 1100 V | |||
| Tension de démarrage | 160 V | |||
| Tension d'entrée nominale | 600 V | |||
| Plage de tension de fonctionnement MPPT | 140 V - 1000 V | |||
| Plage de tension MPPT à pleine puissance | 450 V - 850 V | |||
| Courant d'entrée maximal MPPT | 13 A / 13 A | |||
| Courant de court-circuit maximum par MPPT | 18 A / 18 A | |||
| Puissance nominale | 12000 W | |||
| Puissance maximale AC | 13200 VA | |||
| Courant de sortie nominal | 17,4 A | |||
| Tension nominale du réseau | 3/N/PE, 220 V / 380 VAC, 230 V / 400 VAC | |||
| Plage de tension du réseau | 310 VAC - 480 VAC (selon la norme locale) | |||
| Fréquence nominale | 50/60 Hz | |||
| Plage de fréquence du réseau | 45 Hz - 55 Hz/54 Hz - 66 Hz (selon la norme locale) | |||
| THDi | <3% | |||
| Facteur de puissance | 1 (réglable +/- 0,8) | |||
| Rendement | ||||
| Rendement maximal | 98,4% | |||
| Rendement européen | 97,5% | |||
| Autoconsommation nocturne | <0,5 W | |||
| Rendement MPPT | 99,9% | |||
| Protection contre l'inversion de polarité | ||||
| Protection contre l'inversion de polarité | Oui | |||
| Protection contre l'îlotage | Oui | |||
| Protection contre les fuites de courant | Oui | |||
| Protection contre l'absence de mise à la terre | Oui | |||
| Surveillance des défauts de la chaîne PV | Oui | |||
| Inhibition de la décharge d'énergie | Oui | |||
| Interrupteur CC | Oui | |||
| AFCI | En option | |||
| SPD : PV | Type II standard, AC : Type II standard | |||
| Connectivité | ||||
| Unité de gestion de l'énergie | selon certification et commande | |||
| Mode de communication standard | RS485/USB/Bluetooth, Wi-Fi en option : GPRS | |||
| Mémoire des données opérationnelles | 25 ans | |||
| Données générales | ||||
| Plage de température ambiante | -30 ~+60°C | |||
| Topologie | sans transformateur | |||
| Degré de protection | IP65 | |||
| Plage d'humidité admissible | 0~100% | |||
| Altitude maximale de fonctionnement | 4000 m a.s.l. | |||
| Bruit | <40 dB | |||
| Poids | 17 kg | |||
| Refroidissement | naturel | |||
| Dimensions de l'appareil | 513 x 425 x 169 mm | |||
| Affichage | LCD&Bluetooth+APP | |||
| Garantie | 12 ans | |||

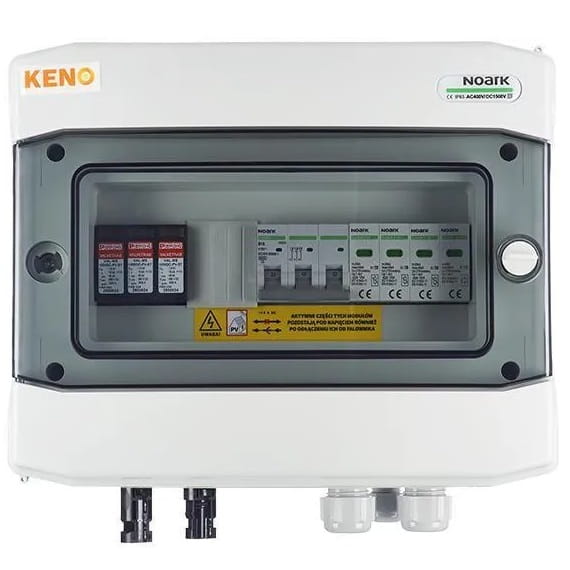

Boîte de jonction avec parafoudre DC + AC, 1000V type 1+2, 1x chaîne PV, 1x MPPT // ogr. AC type 1+2, 16A 3-F type SH-90 DCAC
Les distributeurs de connexion constituent une solution fiable qui est utilisée avec succès dans les installations domestiques et industrielles de petite et moyenne taille. Grâce à la large gamme d'applications, y compris la classe de protection IP65, l'appareillage de connexion peut être installé non seulement à l'intérieur mais aussi dans des espaces ouverts.
- Boîtier standard éprouvé : il garantit la robustesse et la durabilité de l'appareillage, qui peut ainsi répondre à une grande variété d'exigences en matière d'installation.
- Option serrure à clé : offre un niveau de sécurité supplémentaire et limite l'accès à l'équipement électrique au seul personnel autorisé.
- Porte transparente : permet d'accéder facilement à l'intérieur du tableau de distribution et de vérifier rapidement l'état de l'équipement sans avoir à l'ouvrir.
| Nom du produit | Boîte de jonction | |||
|---|---|---|---|---|
| Spécification | ||||
| Nombre de chaînes PV | 1 | |||
| Nombre de parafoudres | 1 | |||
| Parafoudre DC | Phoenix T1/T2 | |||
| Parafoudre CA | Noark T1/T2 | |||
| Disjoncteur de surintensité | Noark B 16A 3F | |||
| Classe de protection | IP 65 | |||
| Tension d'isolation nominale | 400 V AC, 1500 V DC | |||
| Résistance aux UV | Oui | |||
| Garantie standard | 5 ans | |||

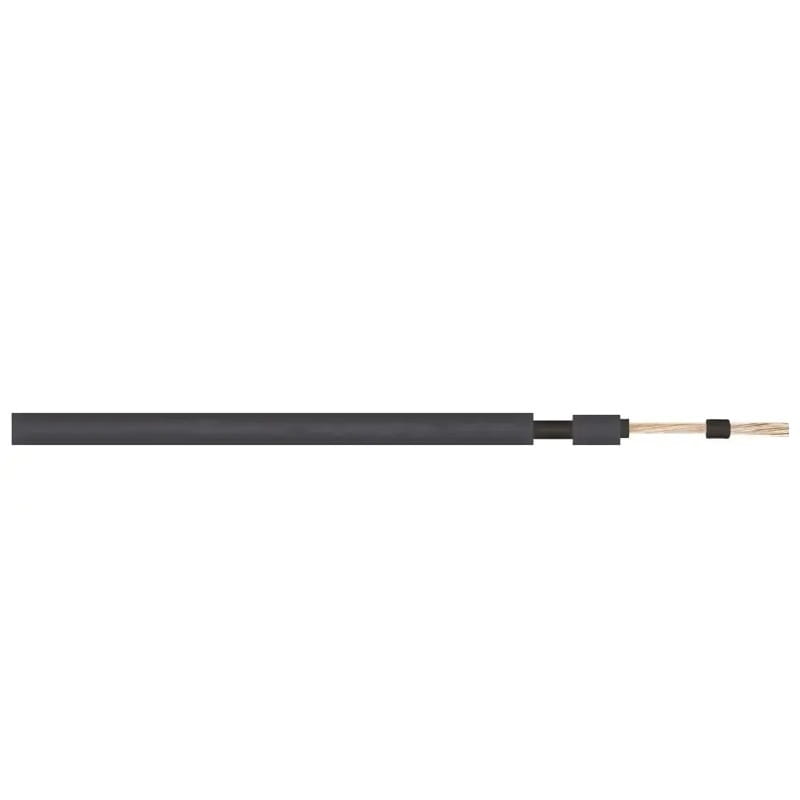

Câble solaire pour systèmes photovoltaïques 1x6 mm² 0.6/1kV noir doublement isolé SOLARFLEX-X H1Z2Z2-K 713531 HELUKABEL d'une longueur de 50m.
Le câble solaire SOLARFLEX est une solution fiable pour des systèmes photovoltaïques efficaces. Ce câble solaire est composé d'un seul conducteur en cuivre étamé et doux qui répond aux normes de la classe 5 conformément à la norme EN 60228. L'isolation en polymère réticulé sans halogène garantit la sécurité et la durabilité, tandis que la gaine correspondante offre une protection accrue.
Caractéristiques
- Tension nominale: 0,6/1kV AC
- Tension de fonctionnement: 1,5kV DC (selon EN 50618).
- Résistance à l'isolation : 1000 MΩ/km. 1000 MΩ/km
- Température maximale du conducteur pendant le fonctionnement du câble: +90°C
- Température maximale du conducteur pendant le fonctionnement du câble (long terme): +120°C/20000h
- Température ambiante minimale pour les câbles installés de façon permanente: -40°C
- Température minimale de pose du câble: -25°C
- 50Hz Tension d'essai: 4000V
- Résistance aux UV, à l'ozone et aux intempéries Conformément à la norme EN 50618
- Inflammabilité Conformément à la norme DIN EN 60332-1
- Pas de vapeurs agressives lors de la combustion
- Rayon de courbure minimal du raccord permanent: 4 x Ø
- Durée de vie prévue: 25 ans
- Diamètre : 35 cm x 22 cm H. 35 cm x 22 cm H.
Spécifications
- Norme: PN-EN 50618:2015-03
- Longueur minimale du câble: 1m
Matériau
- Conducteurs: Conducteurs en cuivre, étamés, souples, classe 5 selon EN 60228
- Isolation: Polymère réticulé sans halogène.
- Gaine: Polymère réticulé sans halogène.
- Couleur de l'isolation Blanc
Application
- Utilisé dans les systèmes photovoltaïques pour les connexions entre les modules photovoltaïques individuels et entre les modules et l'onduleur.
Emballage
- Disques et bobines.

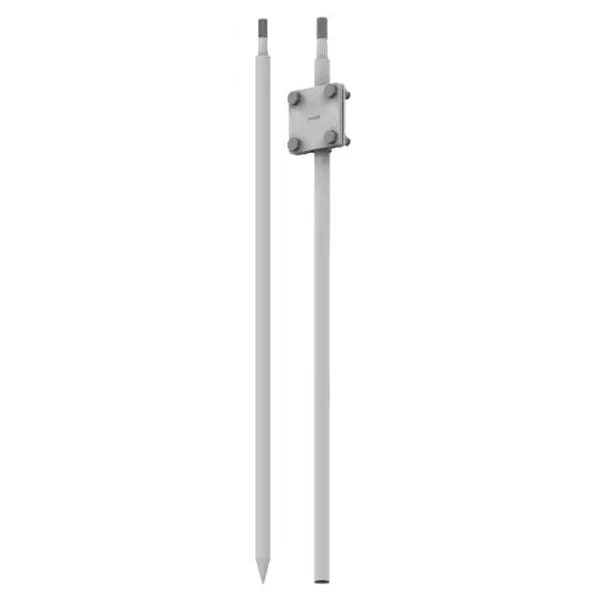

Le kit de mise à la terre pliable 3mb fi16 + connecteur /OG/ AN-53ZG/OG/ F195128 AN-KOM est une solution de haute qualité qui allie simplicité et sécurité d'installation. Les piquets de terre peuvent être installés dans de nombreux types de sol et les rallonges facilitent considérablement l'installation. Les mâts et les pointes, l'élément de base de l'installation chargé d'intercepter le courant haute tension de la foudre, ont été fabriqués avec des matériaux de la plus haute qualité, ce qui garantit la longévité et la sécurité de l'installation.
Caractéristiques techniques :

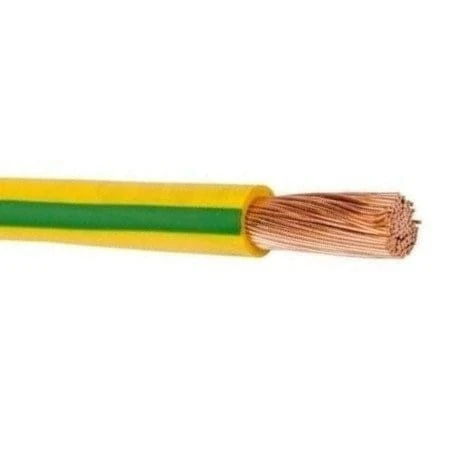

Le conducteur de protection LgY 16mm2 jaune-vert avec isolation PVC est destiné à l'installation dans les équipements électriques, les tableaux de distribution et les systèmes d'éclairage avec une longueur de 10m.
Conforme à la norme PN-EN 50575, il garantit les normes de sécurité les plus élevées. Sa conception est adaptée pour conduire efficacement le courant et fournir une protection dans une variété d'environnements d'installation.
