Connecteurs pour structures en bois : équerres et plaques
La catégorie Connecteurs regroupe 33 produits en acier destinés à assembler des éléments en bois entre eux ou à les fixer sur du béton. Elle comprend des équerres de poutre, d'ancrage, de montage et larges, ainsi que des plaques perforées et des connecteurs plats. Ils conviennent aux fermes de toit, aux pergolas, aux ossatures de terrasse et à la construction légère en bois, et s'adressent aux installateurs et aux constructeurs.
Ce que vous trouverez dans cette catégorie
- Équerres de montage (10) : de 25×25×17 mm à 75×75×17 mm en versions KW, épaisseur de 1,5 à 3,0 mm, ainsi que des équerres réglables KR.

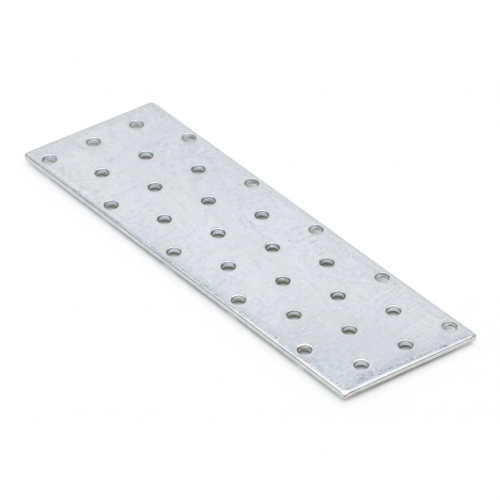

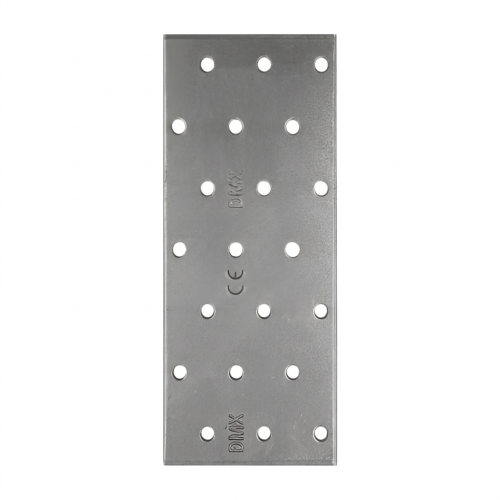

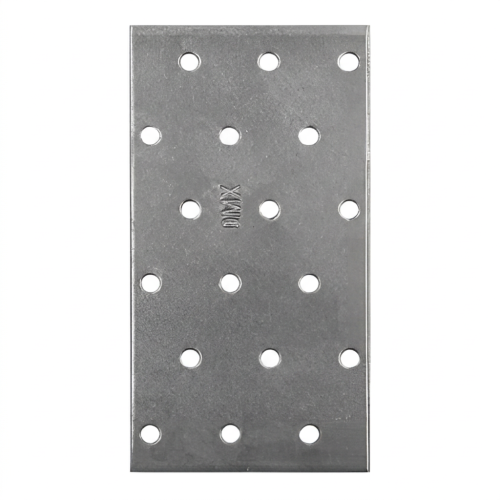

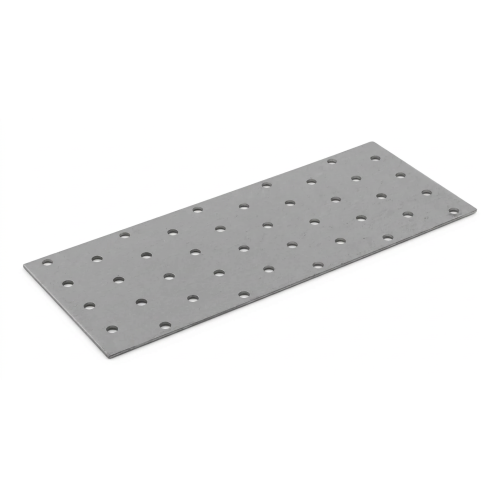

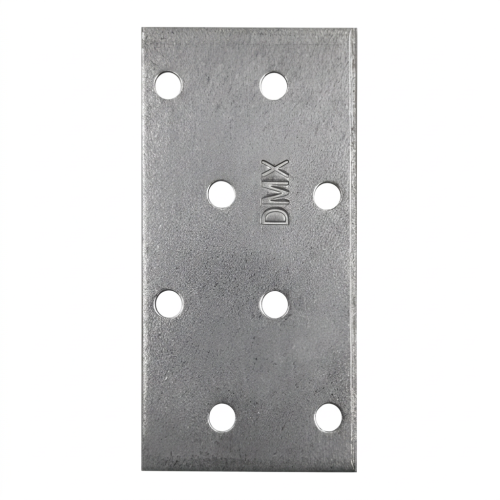

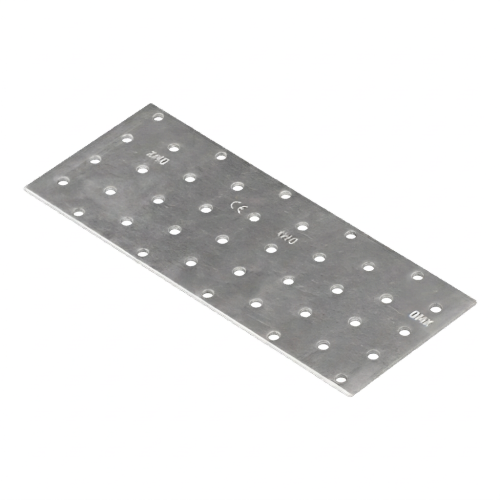

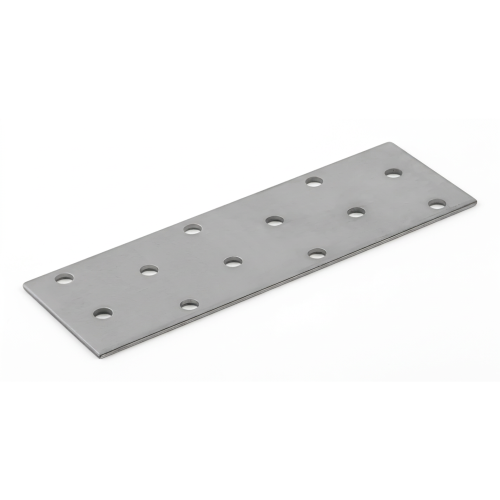

- Plaques perforées (9) : de 40×80 mm à 80×200 mm, épaisseur 2,0 mm, acier DX51D + Z275, de 8 à 40 trous ø5 mm.
- Équerres d'ancrage (5) : longueurs de 200 à 400 mm, épaisseur 2,0 ou 4,0 mm, pour l'ancrage du bois dans le béton.
- Équerres de poutre (4) : équerres tridimensionnelles en acier S235, épaisseur de 3,0 à 5,0 mm, trous Ø4,5 à 7,5 mm.

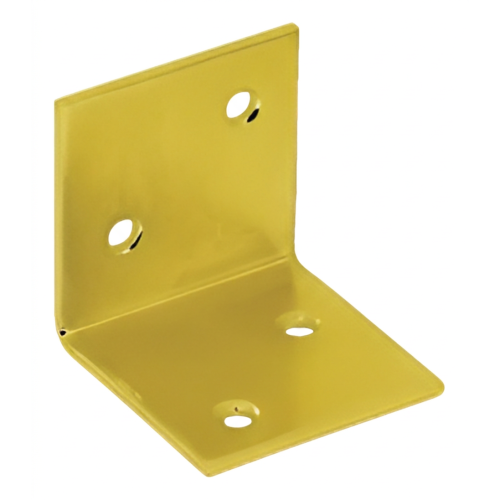

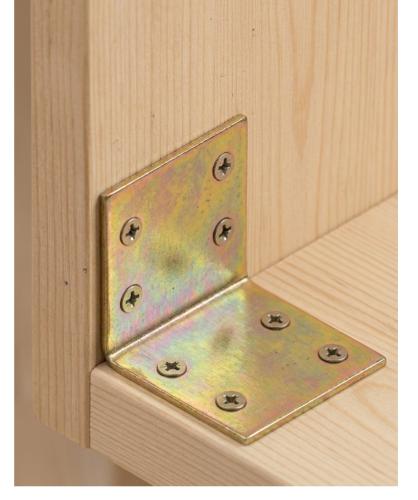

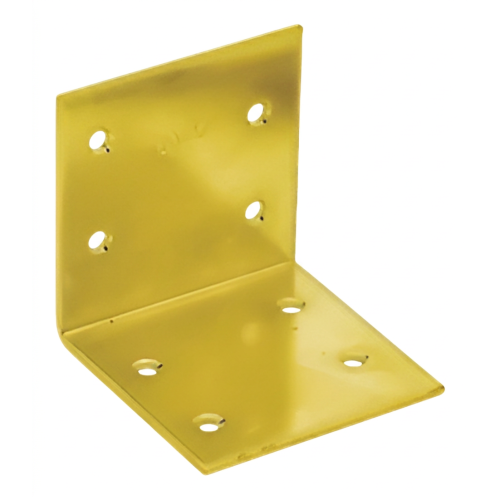

- Équerres larges (3) : de 30×30×30 mm à 60×60×60 mm, épaisseur de 1,5 à 2,0 mm, finition zinc doré.
- Connecteurs plats de charpentier (2) : LP 2 et LP 3, épaisseur 2,5 mm, avec 20 à 22 trous de fixation.
Comment choisir
- Type de connecteur : utilisez des équerres d'ancrage pour le bois sur béton, des équerres de poutre pour les assemblages rigides entre poutres, et des plaques perforées pour les liaisons dans un même plan.
- Épaisseur de tôle : de 1,5 mm à 5 mm selon les produits. Les équerres de poutre les plus robustes (KB 3, KB 4) font 5,0 mm d'épaisseur.
- Capacité de charge : lorsqu'elle est indiquée, elle varie de 2,51 kN à 10,60 kN. Vérifiez la valeur correspondant à la dimension exacte dont vous avez besoin.
- Matériau et finition : tous les produits sont en acier. Les nuances comprennent S235, DX51D + Z275 et DC01, avec des revêtements zinc jaune, zinc doré ou galvanisation à chaud.
- Disposition des trous et fixations : vérifiez le diamètre des trous et leur compatibilité avec vos clous, vis ou boulons. Certains produits portent le marquage ETA ou CE.
Applications courantes
Les équerres d'ancrage fixent les poteaux, les sablières basses et les lisses sur un support en béton. Les équerres de poutre assemblent les fermes de toit, les pergolas et les ossatures de terrasse. Les plaques perforées relient les fermes de toit et les ossatures en bois. Les petites équerres servent pour les meubles, la menuiserie et les structures légères en bois. Les équerres réglables KR sont dotées de trous oblongs ou ovales permettant d'ajuster la position.
Questions fréquentes
Quelles équerres permettent d'ancrer le bois dans le béton ?
Les équerres d'ancrage KK 1, KK 2, KK 3, KK 11 et KK 12. La partie inférieure est scellée dans le béton, et le bois est fixé sur la partie qui dépasse.
Pourquoi les équerres de poutre ont-elles des trous décalés ?
La disposition décalée évite que les clous soient enfoncés dans la même veine du bois. Cela réduit le risque de fendage.
Existe-t-il une équerre qui tolère les mouvements du bois ?
L'équerre réglable KR 1 possède des trous ovales qui compensent les contraintes de dilatation du bois. La KR 2 est dotée de trous oblongs pour ajuster la position.
Vous hésitez sur le connecteur adapté à votre assemblage ? Contactez le support technique et nous vous aiderons à choisir le bon.
