Plaque perforée connecteur de charpente PP 9 80x200x2,0
Donnez votre avis sur le produit
Connecteur plat en acier 80×200 mm en tôle DX51D + Z275 d'épaisseur 2 mm, avec 40 trous ø5 mm. Le revêtement zinc Z275 assure une protection anticorrosion pour les applications intérieures et extérieures.
Les frais d’expédition ne sont pas inclus dans le prix.
Les frais d’expédition ne sont pas inclus dans le prix.
Code du produit: 000-366
Caractéristiques du produit
[PIM] Łączniki #79
- Épaisseur de tôle [mm] 2
- Type de connecteur Platine perforée
- Matériau Acier
- Type de filetage M10
- Longueur [mm] 6
- Revêtement Anodisé noir
Description

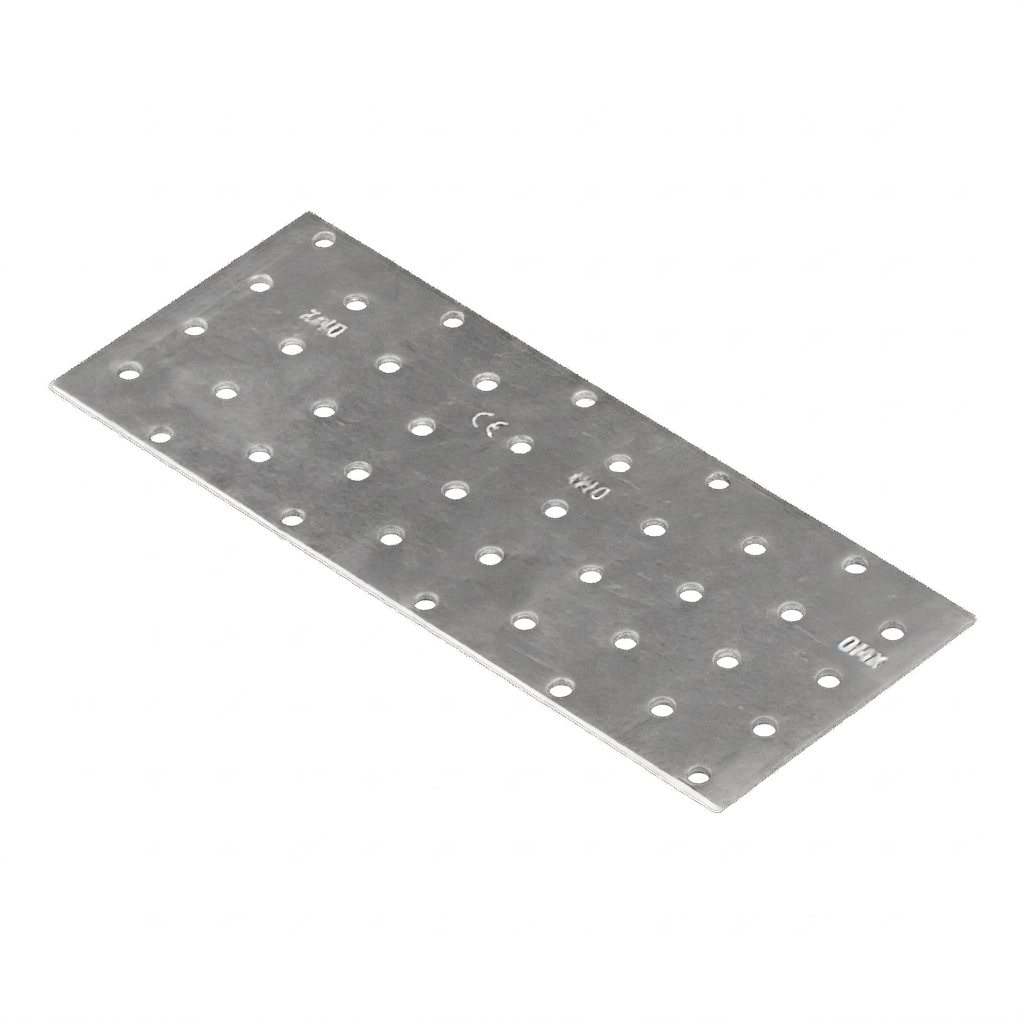

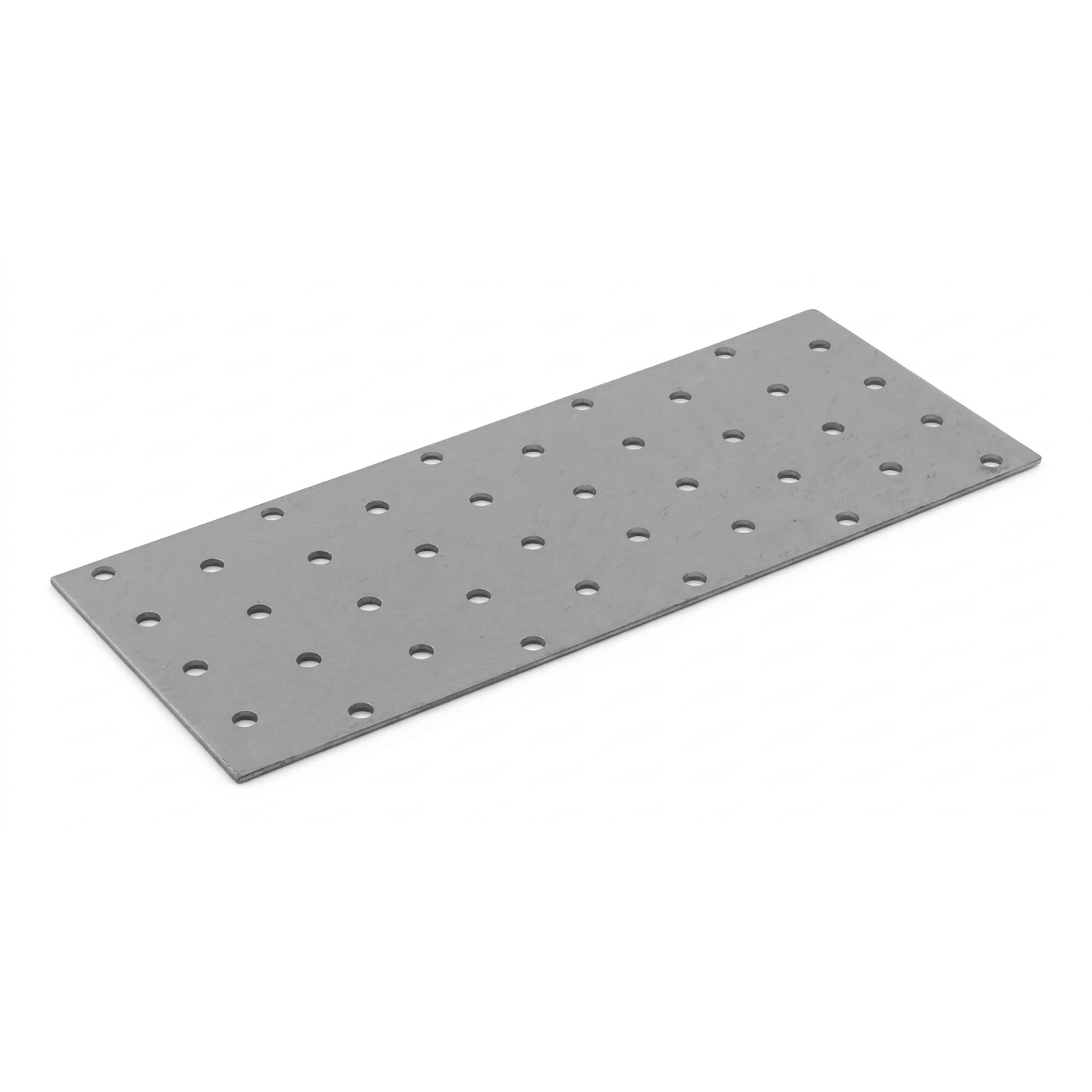

Plaque perforée en acier galvanisé PP 9 80x200 mm – connecteur plat
La plaque perforée 80×200 mm est un connecteur plat universel destiné à l'assemblage de structures en bois, dans lesquelles les faces latérales des éléments à relier se trouvent dans le même plan. Grâce à ses 40 trous de fixation d'un diamètre de 5 mm répartis uniformément sur toute la surface, la plaque permet de réaliser des assemblages charpentiers simples comme complexes. La finition lisse de la surface autorise l'utilisation du connecteur à l'intérieur comme à l'extérieur de l'assemblage.

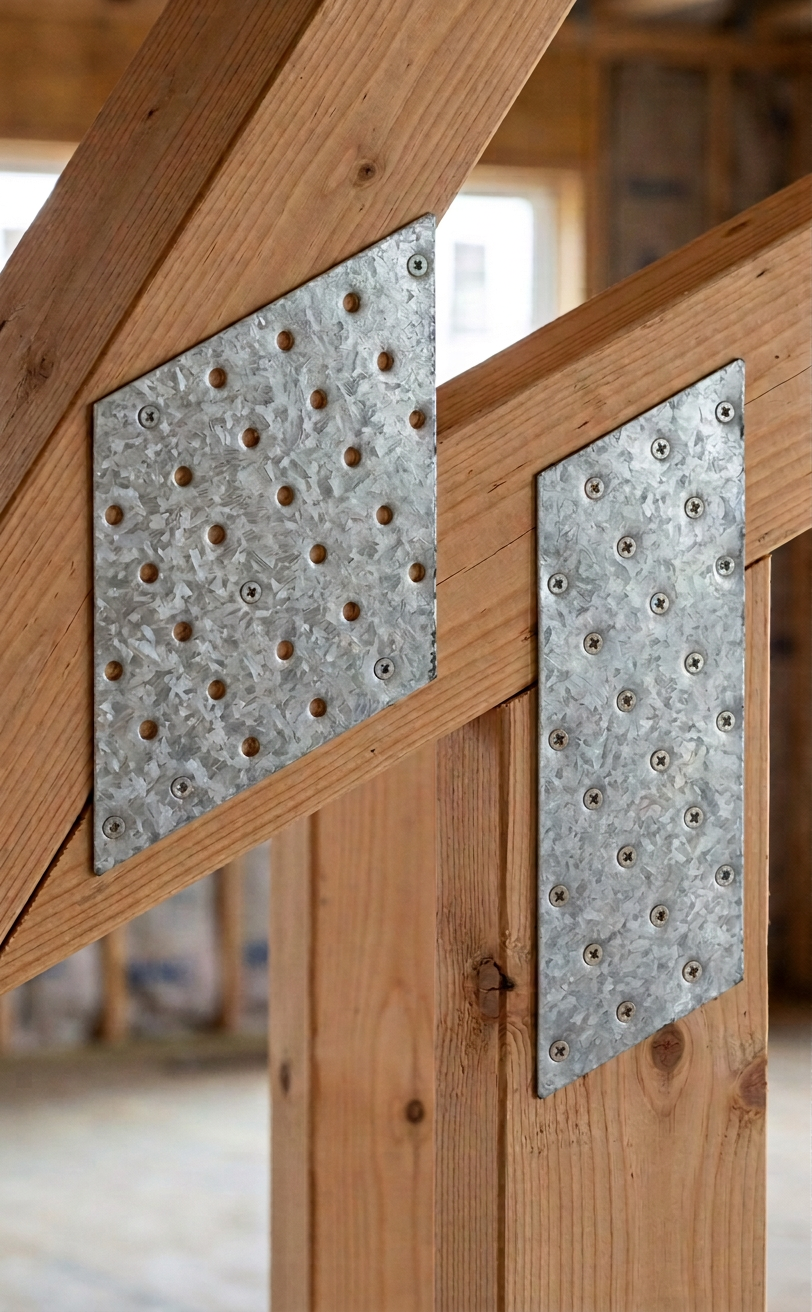

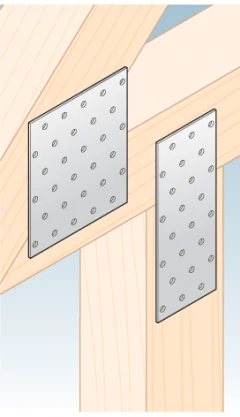

Les plaques perforées sont généralement utilisées par paires, placées de chaque côté de l'assemblage. Elles constituent un élément indispensable lors de la pose de fermes de toiture et de tout assemblage d'éléments en bois nécessitant un renforcement. Fabriquée en tôle d'acier DX51D + Z275 d'une épaisseur de 2 mm, la plaque offre une haute résistance mécanique tout en conservant une faible masse. Le revêtement zinc Z275 garantit une protection anticorrosion efficace, permettant l'utilisation du connecteur aussi bien en intérieur qu'en extérieur.

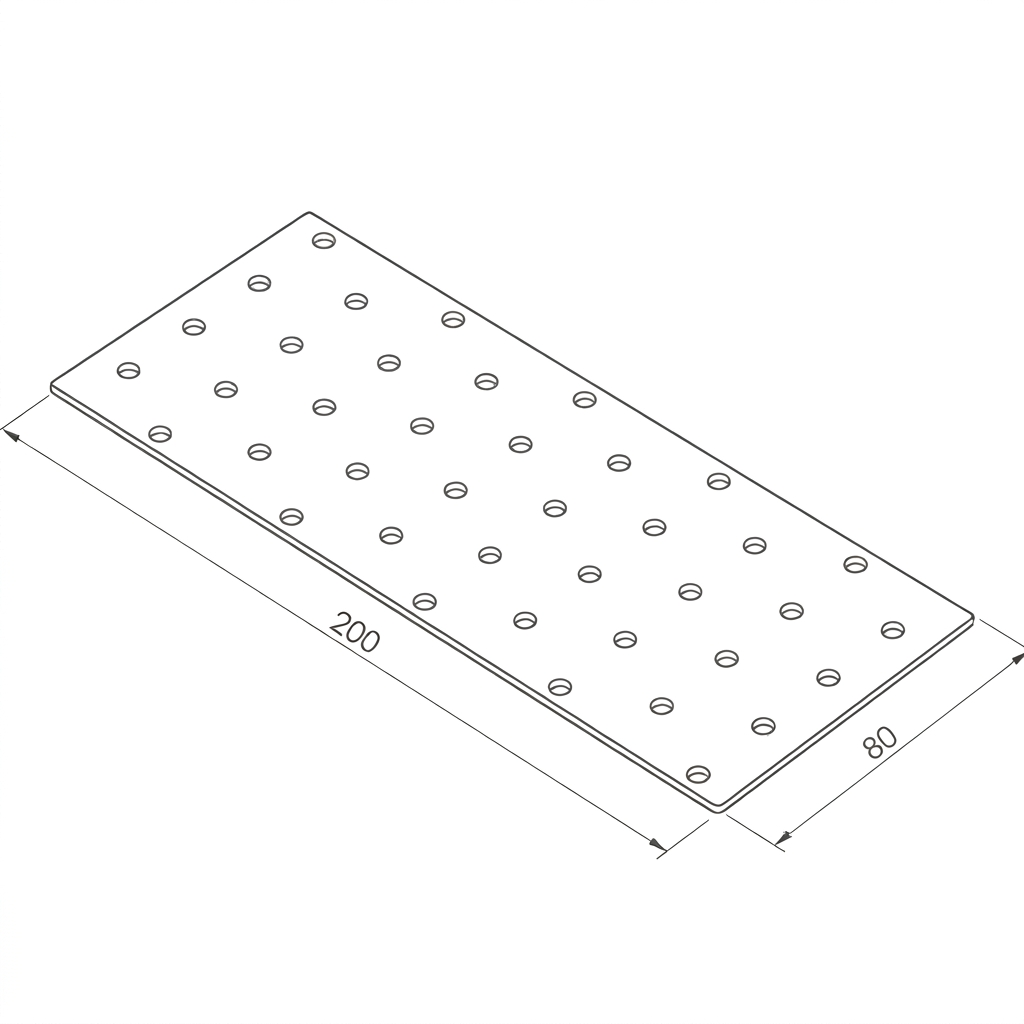

Caractéristiques techniques
- Longueur (A) : 200 mm
- Largeur (B) : 80 mm
- Épaisseur de la tôle : 2,0 mm
- Matériau : DX51D + Z275
- Protection anticorrosion : galvanisation
- Nombre de trous : 40 pcs de diamètre ø5 mm
- Surface : 3,28 dm²
Application et montage

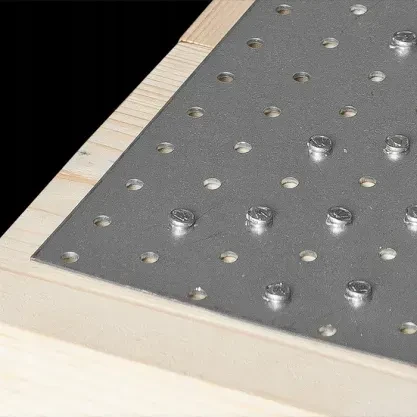

La plaque perforée trouve de nombreuses applications dans la construction en bois — des simples renforts aux assemblages complexes de fermes de toiture. Le montage est réalisé à l'aide des éléments de fixation suivants :
- Clous annelés ANCHOR ø4 mm
- Vis de charpente pour connecteurs
- Vis à bois ø3–ø6 mm et ø10 mm
- Boulons M5, M10, M12
- Chevilles béton M5, M10, M12
Documentation
Le produit dispose d'une Déclaration des Performances, confirmant la conformité aux normes de construction en vigueur. La documentation technique est disponible en téléchargement ci-dessous.
