Pont trapézoïdal en aluminium H-30 avec EPDM 330 mm – fixation PV sur tôle trapézoïdale

Disponibilité: En stock (grande quantité)

Livraison sous: 6 Jours ouvrables

Poids: 0.325 kg

Prix / pcs.: 3,54 € 3.54

TTC 20%, hors frais de port

Prix net / pcs.: (2,95 €)

HT 20%, hors frais de port

* Quantité:

Pièce
Paquet: 50 pièces
Paquet: 500 pièces
Paquet: 1000 pièces

quantité pcs.

Total:

produit indisponible

ajouter à la liste de souhaits

* - Champ obligatoire

Évaluation:

Vendeur: -

Code produit: PV-02-01

recommander à un ami

Description

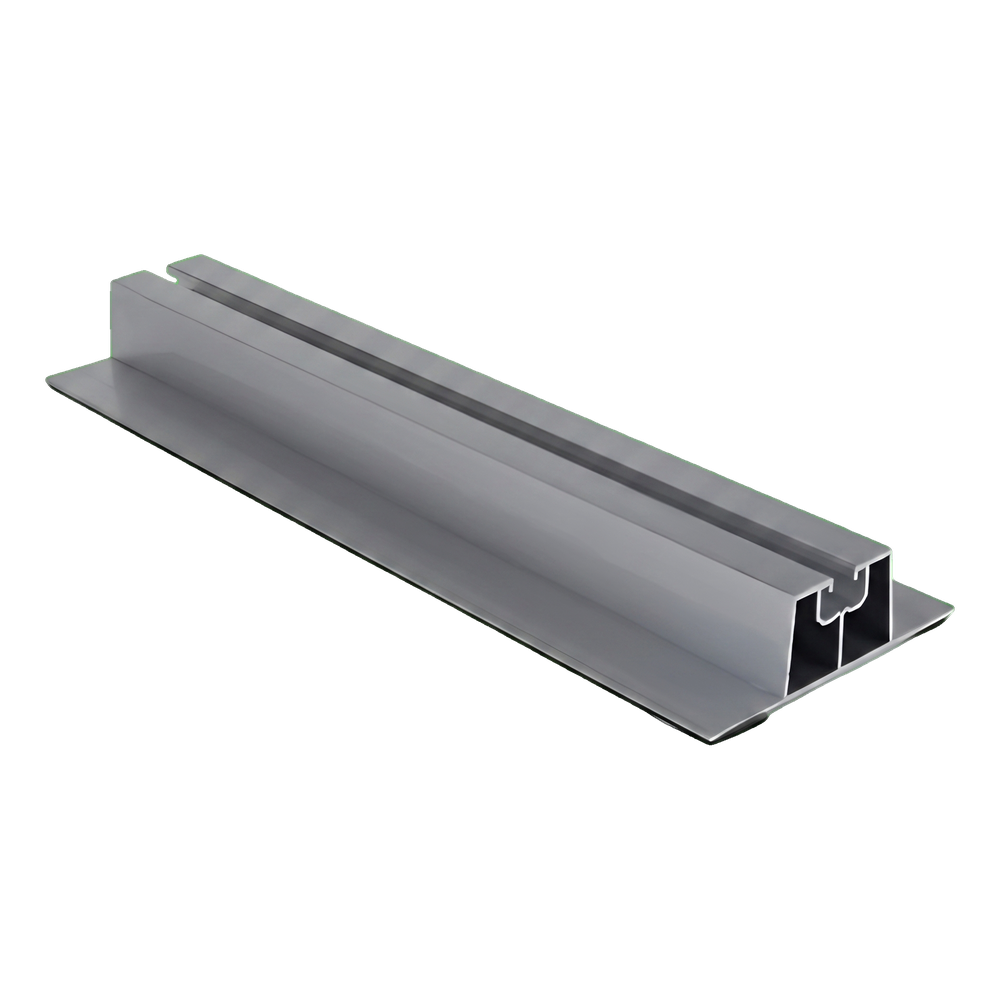

Pont trapézoïdal en aluminium H-30 avec EPDM 330 mm – fixation PV sur tôle trapézoïdale

Pont trapézoïdal en aluminium H-30 330 mm avec rainure de montage et joint EPDM

Le pont trapézoïdal en aluminium H-30 avec joint EPDM est un élément de construction dédié pour la fixation directe de panneaux photovoltaïques sur des toits recouverts de tôle trapézoïdale. Le profil d'une hauteur de 30 mm assure une circulation d'air libre sous le module, permettant un refroidissement naturel et un décollement du panneau de la surface chauffée du toit — ce qui se traduit par un meilleur rendement de l'installation pendant les mois chauds. Le pont fonctionne avec des pinces intermédiaires et d'extrémité, qui sont fixées au rail supérieur au moyen d'une languette coulissante, d'un insert fileté ou d'une vis marteau. Les trous pour les vis fixant le profil à la tôle trapézoïdale sont réalisés directement sur le toit lors du montage, ce qui permet d'adapter précisément l'écartement au profil de tôle spécifique. Le profil, fabriqué en alliage aluminium 6060, allie une faible masse à une haute résistance à la corrosion et aux intempéries.

Avantages clés pour l'installateur

Montage direct sur tôle trapézoïdale — élimine le besoin de supports supplémentaires

Le joint EPDM à la base du profil assure une adhérence étanche à la tôle et protège la couverture du toit contre les dommages au point de fixation

La hauteur de 30 mm garantit la ventilation des modules PV

L'aluminium 6060 se prête à l'anodisation, offrant une protection supplémentaire de la surface

Trous percés sur place — adaptation à n'importe quel écartement des ondulations de la tôle trapézoïdale

Section technique du pont trapézoïdal H-30 avec dimensions : base 100 mm, rainure supérieure 40 mm, hauteur 30,9 mm

La section du profil révèle une construction trapézoïdale avec une large base de 100 mm se rétrécissant vers une rainure de montage de 40 mm dans la partie supérieure. L'épaisseur de paroi de 1,5 mm, associée à une épaisseur de plaque de base de 2,5 mm, assure une rigidité adéquate tout en conservant une masse totale réduite. La forme du profil reproduit la géométrie des tôles trapézoïdales typiques, garantissant une adhérence stable au support.

Vidéo présentant le pont trapézoïdal pour le montage de panneaux photovoltaïques sur tôle trapézoïdale

Dimensions

Section (largeur × hauteur)	100 × 30,9 mm
Longueur	330 mm
Épaisseur de paroi	1,5 mm
Épaisseur de la plaque de base	2,5 mm
Largeur de la rainure de montage	40 mm
Masse par mètre	0,983 kg/m

Matériau et finition

Matériau / alliage	aluminium 6060
Joint EPDM	oui

Montage et compatibilité

Rainure de montage / type de rainure	rainure supérieure 40 mm (languette coulissante / insert fileté / vis marteau)
Type de toit / support	toits en tôle trapézoïdale
Méthode de fixation	trous percés sur place lors du montage

Propriétés physiques

Poids unitaire	0,325 kg
Résistance à la corrosion	oui — aluminium 6060 résistant aux agents extérieurs
