PSG support de fixation pour guide d'entrée de portail coulissant – montage latéral, acier
produit indisponible
ajouter à la liste de souhaits
Description

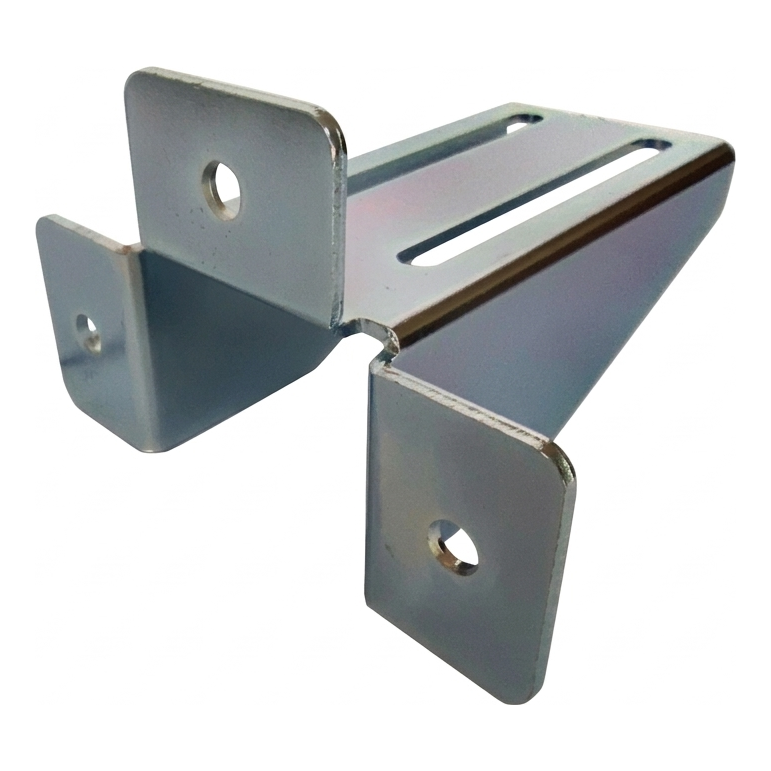

PSG support de fixation pour guide d'entrée de portail coulissant – montage latéral, acier
Le support de fixation pour guide d'entrée PSG est un élément de construction en acier destiné au montage latéral du logement de guide d'entrée dans les portails coulissants autoportants. Grâce à sa construction solide en tôle d'acier d'épaisseur 4 mm et à ses trous de montage précis, il assure une fixation durable et stable de la fixation à roulettes au poteau ou au mur. Le produit réduit le temps d'installation — les trous oblongs (en forme de haricot) permettent le réglage de la position sans nécessité de repercer.
Le support est un élément indispensable dans les systèmes de portails coulissants où la fixation du guide d'entrée doit être montée latéralement et non par le haut. Il s'avère utile partout où la construction du poteau ou du mur nécessite d'éloigner le logement du guide d'entrée de la surface de montage — la saillie de 175 mm assure une distance appropriée.

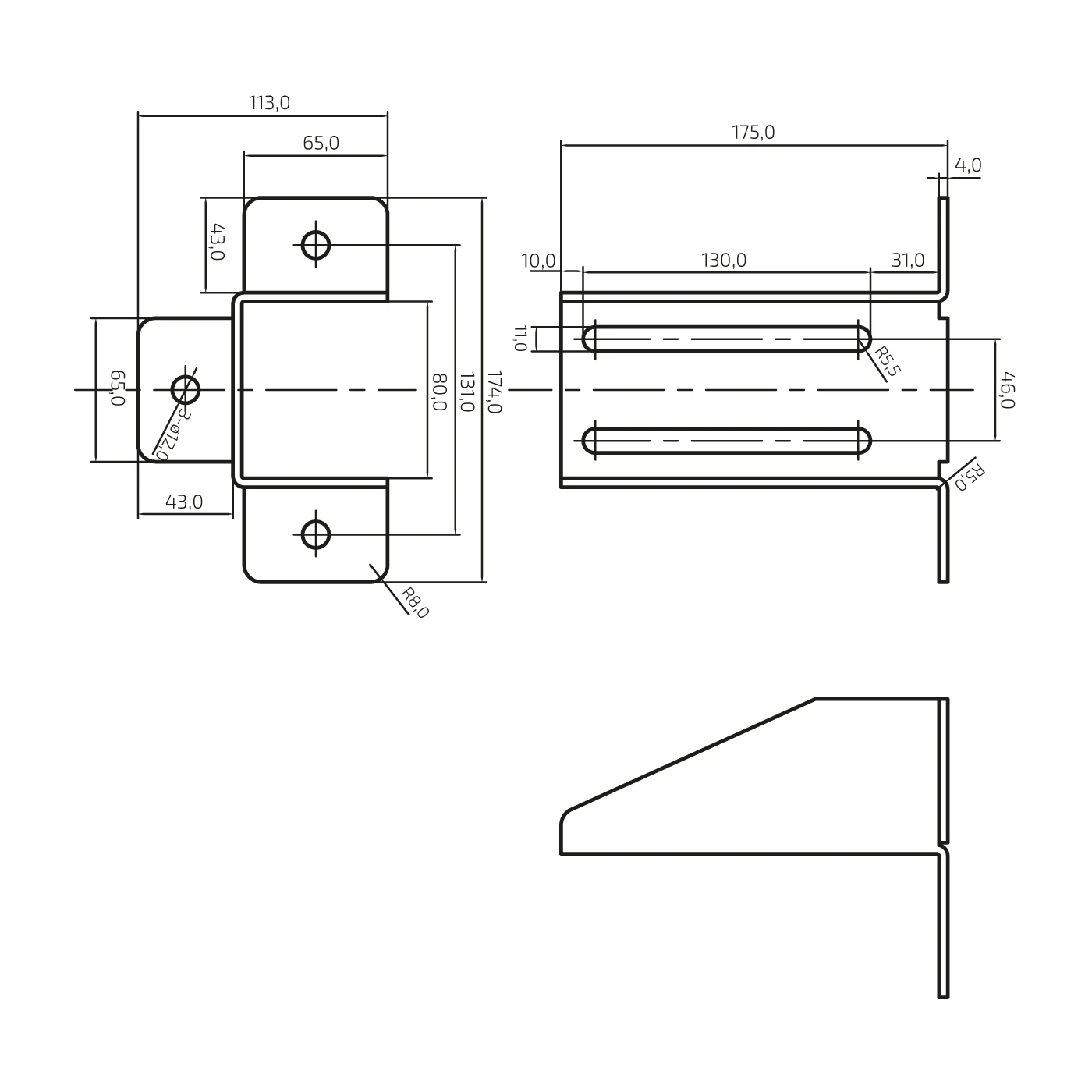

Dimensions d'encombrement
- Hauteur totale : 174 mm
- Largeur totale : 113 mm
- Longueur (saillie du mur) : 175 mm
- Hauteur du corps : 80 mm
- Épaisseur de la tôle : 4 mm
- Poids : 1,156 kg
Trous de montage et de réglage
- Trous de montage : 3 × ⌀12 mm (sur les brides latérales)
- Entraxe des trous de montage (vertical) : 131 mm
- Trous oblongs (en forme de haricot) : longueur 130 mm, largeur 11 mm
- Entraxe des trous oblongs (vertical) : 46 mm
- Distance du trou oblong au bord avant : 10 mm
- Distance du trou oblong au bord arrière : 31 mm
- Rayon d'arrondi du trou oblong : R5,5
Brides de fixation
- Dimensions des brides latérales : 65 × 43 mm
- Dimensions de la bride avant : 65 × 43 mm
- Rayon d'arrondi des bords : R8
- Rayon de pliage : R5
Données matériau et identification
- Matériau : tôle d'acier
- Fabricant : PSG
- EAN : 5903313203593
Le support convient au montage aussi bien sur des poteaux en acier qu'en béton. Les trous oblongs permettent un réglage précis de la position du logement du guide d'entrée horizontalement, ce qui est particulièrement utile pour corriger l'axe du portail après la pose des poteaux. Les trois trous ronds ⌀12 mm sur les brides assurent un ancrage sûr de l'élément au support.
