Gond réglable roulé PSG pour portillon fi24 M12 avec écusson 150×40 mm
produit indisponible
ajouter à la liste de souhaits
Description
Gond réglable roulé PSG pour portillon fi24 M12 avec écusson 150×40 mm

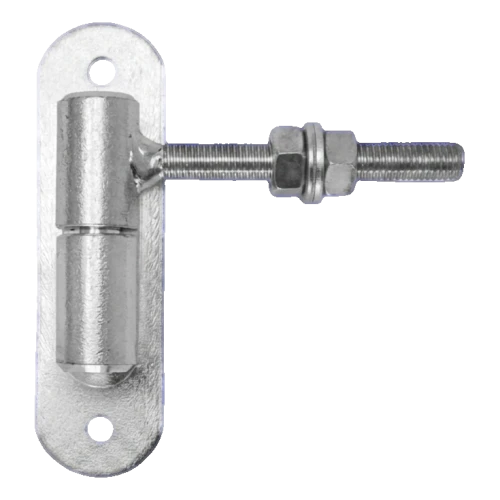

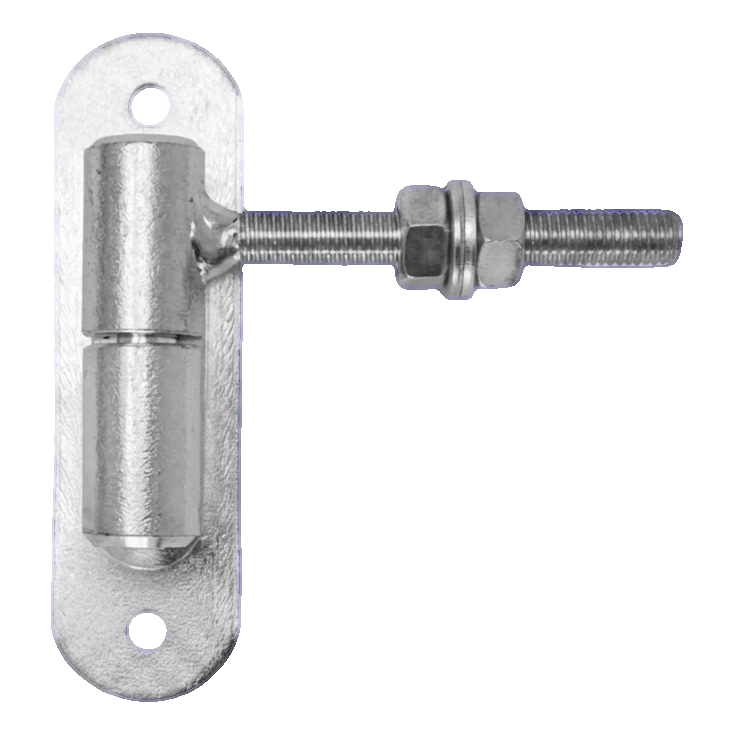

Gond réglable roulé en acier avec rotule et écusson de montage – solution fiable pour la suspension de portillons de clôture. Le filetage M12 avec écrou de réglage permet un réglage précis de l'aplomb du portillon à tout moment – aussi bien juste après le montage que pendant l'exploitation, lorsque la structure s'affaisse ou que les conditions thermiques changent.
La surface galvanisée assure une protection anticorrosion durable, permettant au gond de fonctionner parfaitement dans des conditions extérieures. La douille roulée d'un diamètre de fi 24 mm garantit un fonctionnement fluide et une haute résistance aux charges mécaniques. Deux trous de montage dans l'écusson permettent un vissage rapide et sûr sur le poteau de clôture.
Avantages pour l'installateur
- Réglage à tout moment – l'écrou sur le filetage M12 permet de serrer ou desserrer le gond sans démonter le portillon
- Galvanisation – protection anticorrosion durable pour applications extérieures
- Montage rapide – écusson avec deux trous fi 10,5 mm permet le vissage direct sur le poteau
- Haute qualité de fabrication – douille en acier roulé résistante aux dommages mécaniques et aux charges importantes

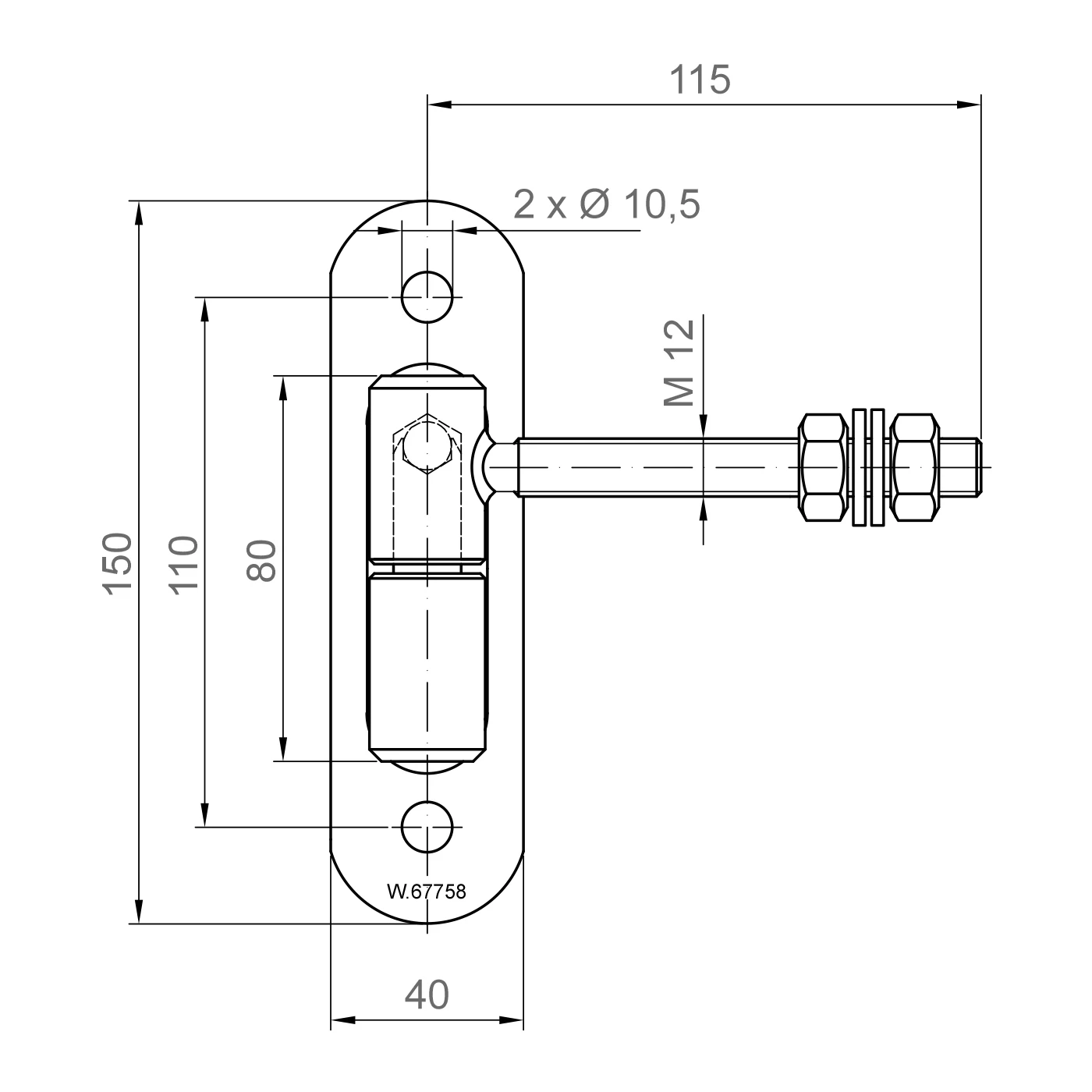

Dimensions et paramètres techniques
- Matériau : acier galvanisé
- Diamètre de la douille : fi 24 mm
- Filetage de l'axe : M12
- Dimensions de l'écusson (H × larg.) : 150 × 40 mm
- Épaisseur de la tôle d'écusson : 4 mm
- Hauteur de travail de la douille : 80 mm
- Entraxe des trous de montage : 110 mm
- Diamètre des trous de montage : 2 × fi 10,5 mm
- Longueur de l'axe fileté (depuis l'axe de rotation) : 115 mm

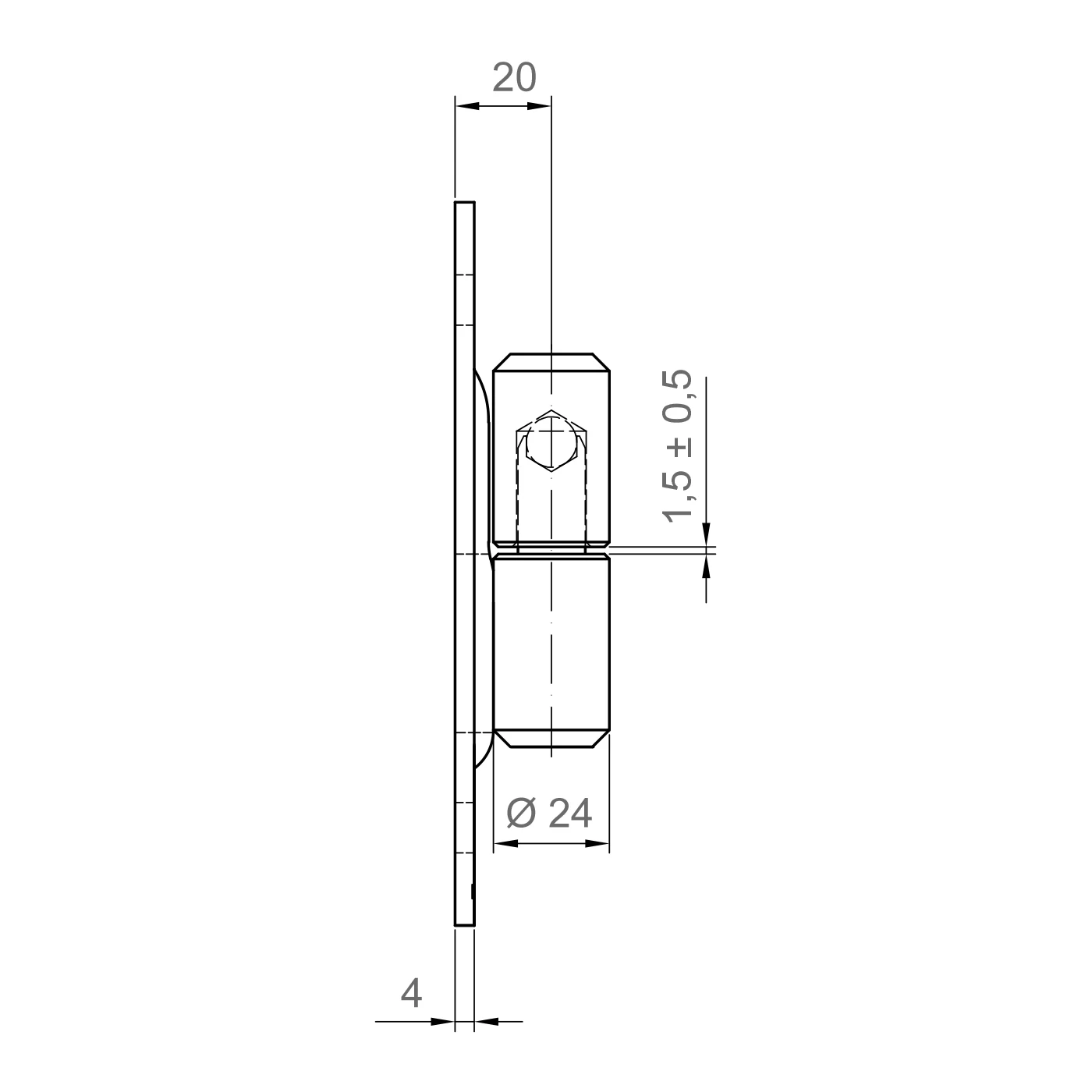

- Distance de l'axe de rotation au plan de montage : 20 mm
- Jeu de travail entre douilles : 1,5 ± 0,5 mm
- Poids : 0,56 kg
- EAN : 5901431940918
Construction et principe de fonctionnement
Le gond se compose de deux douilles en acier roulé montées sur un axe de rotation commun, reliées à un écusson de montage. L'axe horizontal avec filetage M12 se termine par une rotule sur laquelle la partie correspondante du portillon est installée. L'écrou de réglage sur l'axe permet un réglage continu de la hauteur de suspension du portillon – il suffit de desserrer l'écrou, régler la position appropriée et resserrer. Cette construction élimine la nécessité de démonter lors de la correction du réglage, ce qui est particulièrement utile après affaissement de la structure ou dans des conditions de grands changements de température, lorsque le métal change ses dimensions.
Données techniques
| Type de filetage | M12 |
| Diamètre | 24 |
| Sposób montażu | Avec platine |
| Matériau | Acier |
