Cheville d'ancrage à expansion annulaire PSRe M16x170/48 Dromet, zinguée
La cheville d'ancrage à expansion annulaire PSRe M16x170/48 de la marque Dromet est un connecteur mécanique en acier conçu pour la fixation durable de profilés, structures métalliques, grilles, garde-corps, machines et autres équipements sur supports en béton. Grâce à sa conception annulaire avec écrou et rondelle, elle assure une transmission fiable des charges dans le béton non fissuré à partir de la classe min. B20 (C16/20), dans la pierre naturelle à structure compacte ainsi que dans la brique pleine.
La cheville dispose de l'Agrément Technique Européen ETA 05/0242, du certificat CE ainsi que de l'agrément national AT-15-7574/2008, ce qui confirme sa conformité aux exigences de sécurité et permet son utilisation dans des liaisons structurelles à responsabilité élevée. La protection anticorrosion à base de zinc électrolytique protège le connecteur contre la corrosion en conditions intérieures et modérément humides.
Dimensions et caractéristiques techniques
- Filetage : M16
- Longueur totale (L) : 170 mm
- Profondeur de pose (F) : 110 mm
- Épaisseur de l'élément à fixer (E) : 48 mm
- Profondeur du trou (D) : 168 mm
- Diamètre du foret : ∅16 mm
- Poids : 0,28 kg
- Type de construction : annulaire
- Matériau : acier de construction
- Protection anticorrosion : zingage électrolytique
- EAN : 5907518663800
- Unité de vente : pièce

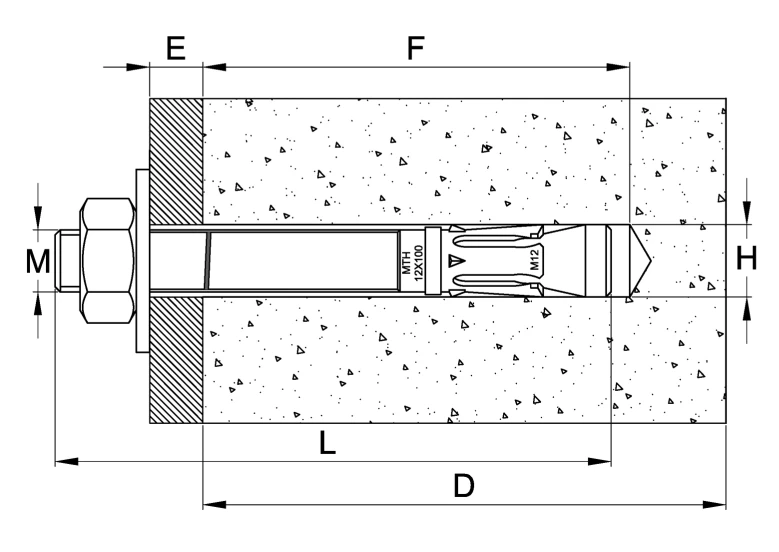

Le schéma de montage présente la coupe de la cheville posée dans le support en béton. Les repères sur le schéma correspondent aux dimensions clés de montage : M – diamètre du filetage, L – longueur totale de la cheville, F – profondeur de pose dans le support, E – épaisseur de l'élément à fixer (partie saillante), D – profondeur du trou percé, H – diamètre du trou de montage.
Recommandations de montage
- Percez le trou de montage perpendiculairement à la surface du support et nettoyez-le soigneusement de la poussière
- Introduisez le connecteur dans le trou à l'aide de légers coups de marteau
- Effectuez le montage à l'aide d'une clé dynamométrique — cela garantit un couple de serrage correct
- Après expansion de la cheville, la rondelle sous l'écrou doit être fermement pressée contre l'élément à fixer
- Les paramètres contenus dans l'Agrément Technique AT-15-7574/2008 ne doivent pas être dépassés
Application dans les installations photovoltaïques : La cheville annulaire PSRe M16 s'avère idéale pour la fixation des structures de support des panneaux PV sur les fondations en béton, plots et semelles. Le filetage M16 assure une capacité de charge élevée de la liaison, indispensable face aux charges de vent agissant sur les installations au sol et sur les toits plats.
