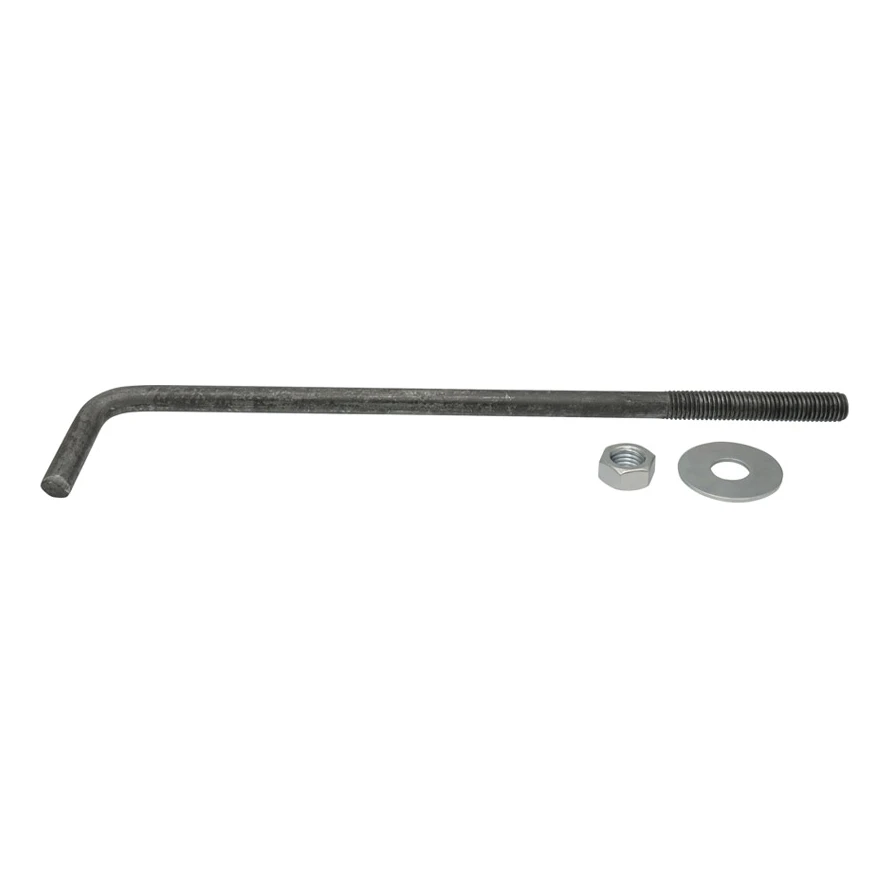

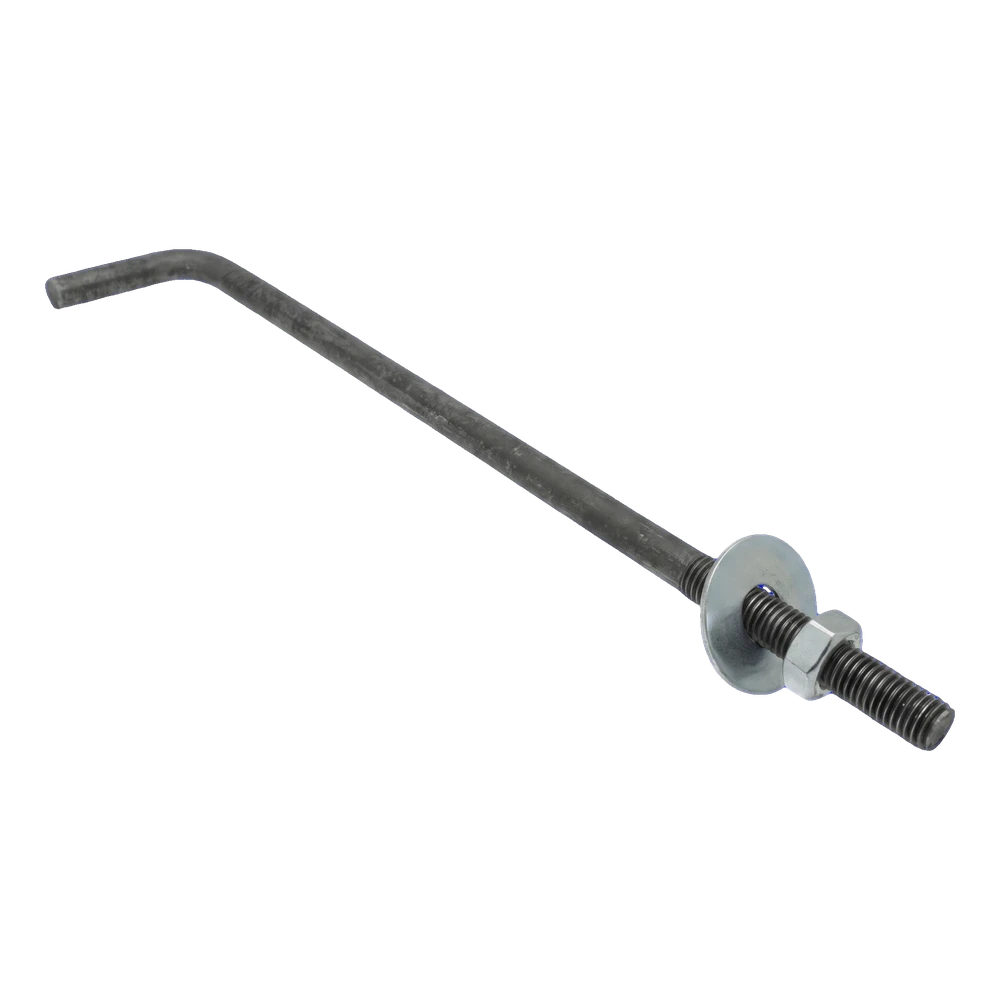

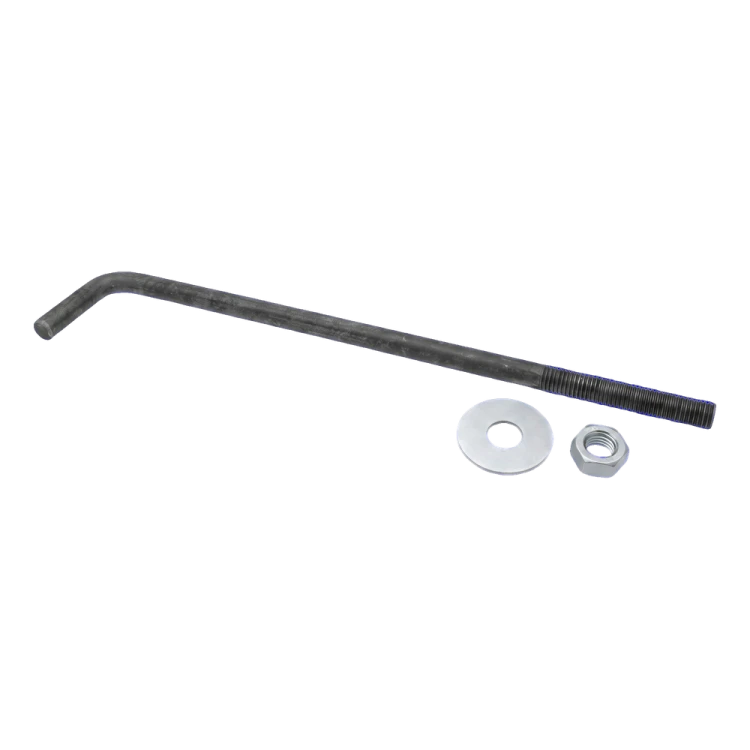

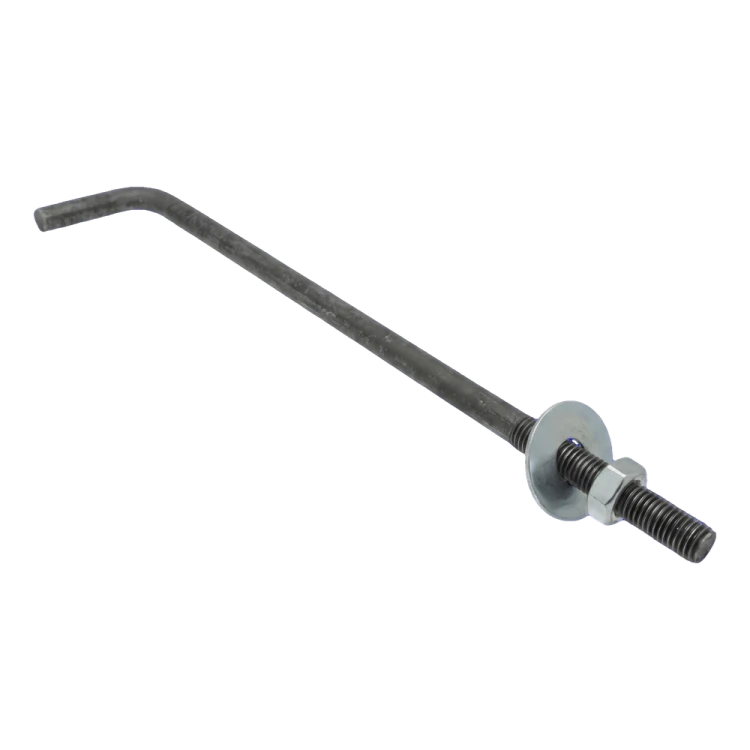

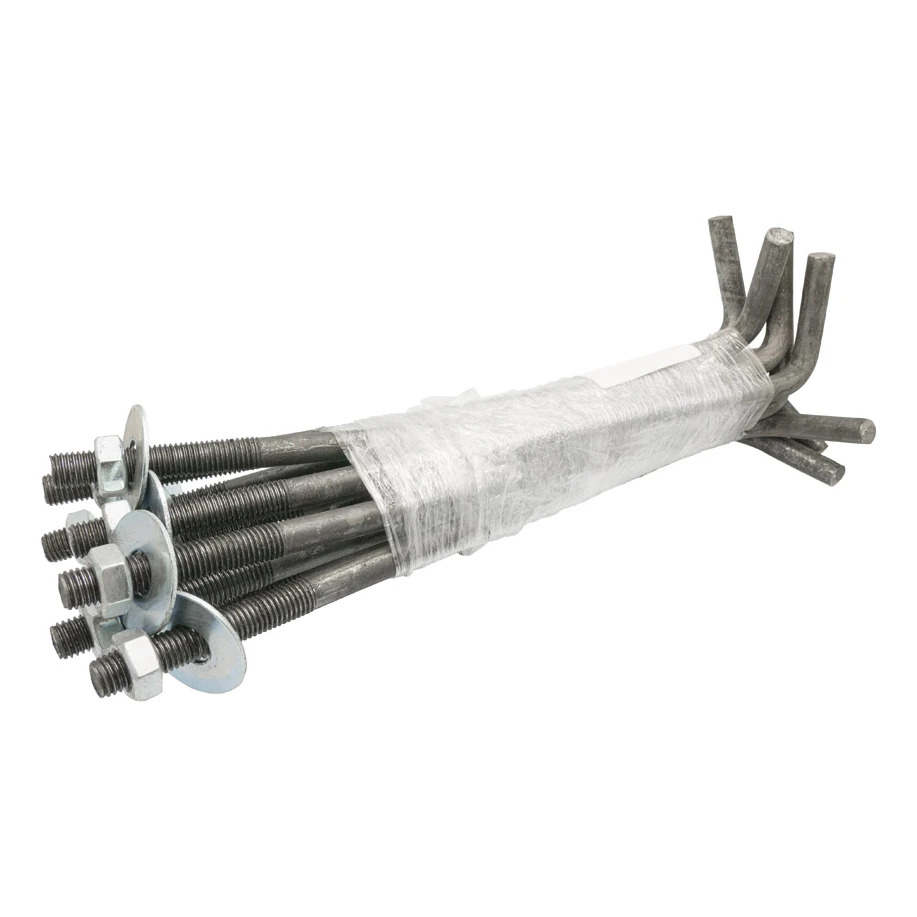

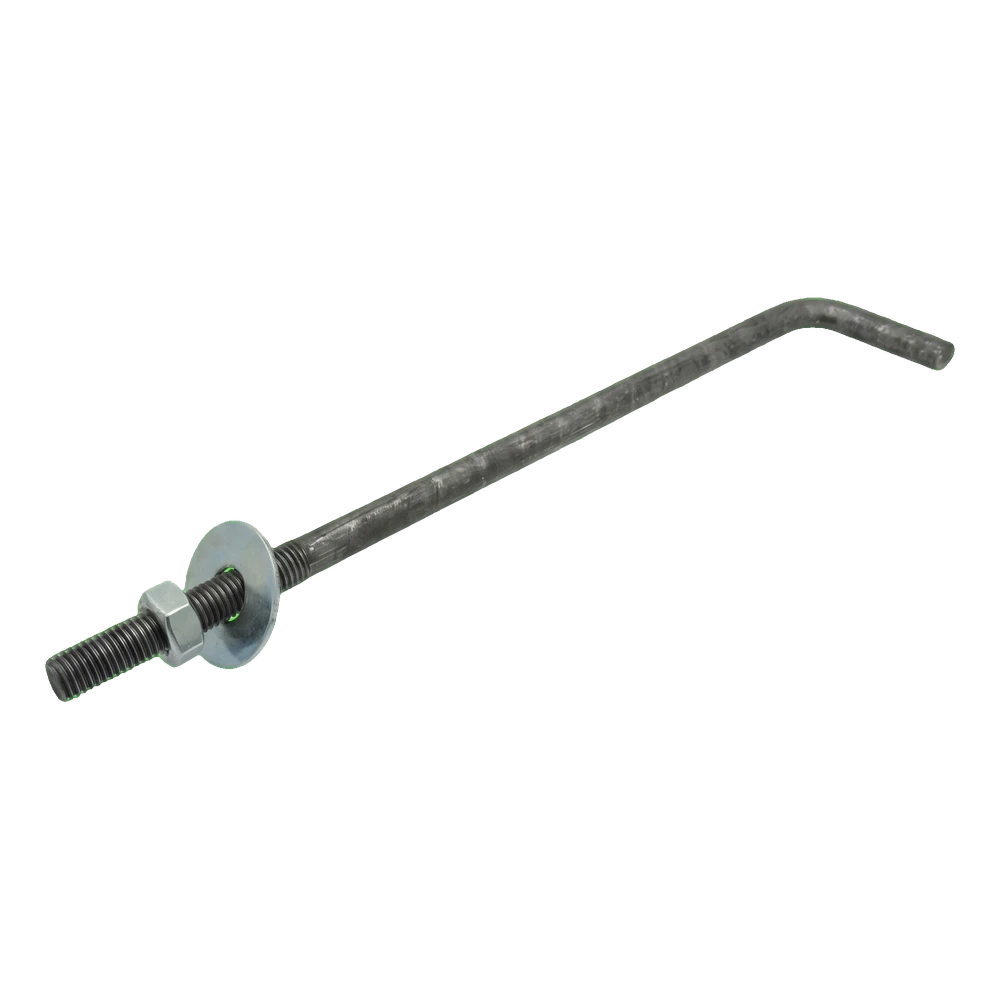

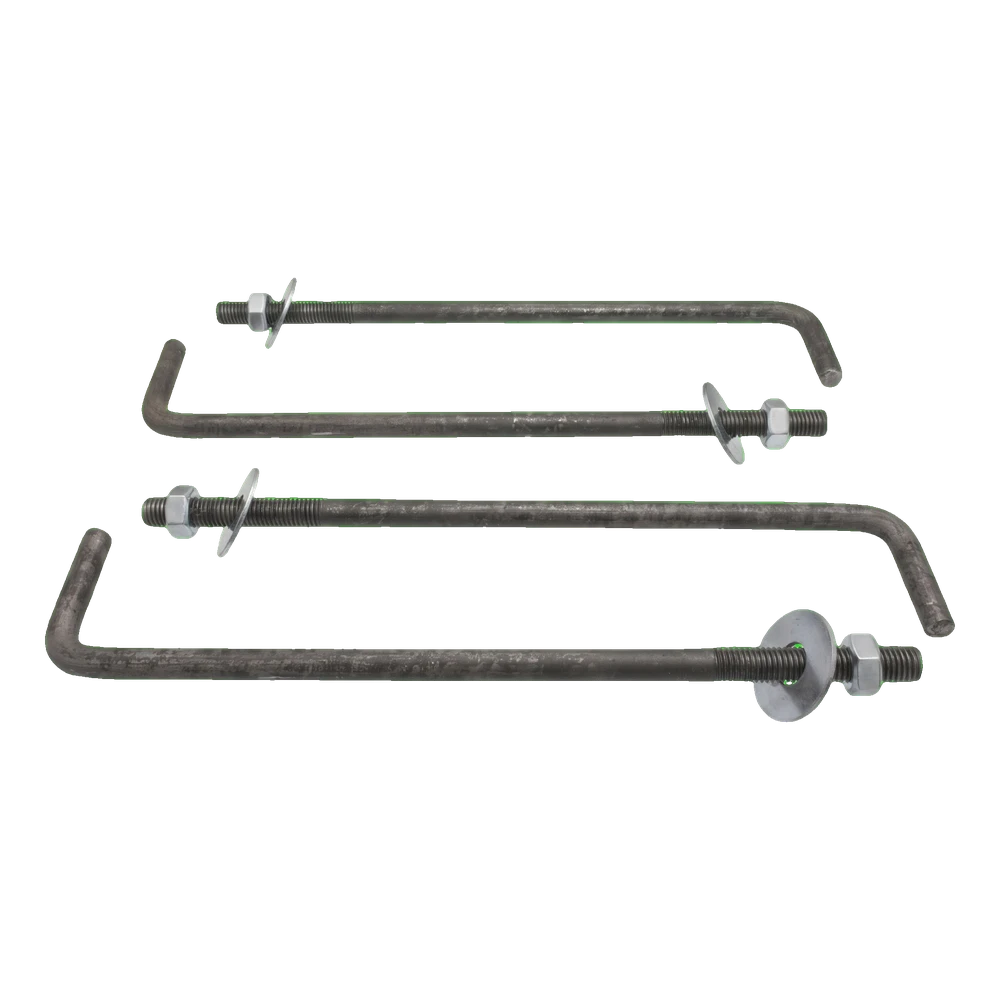

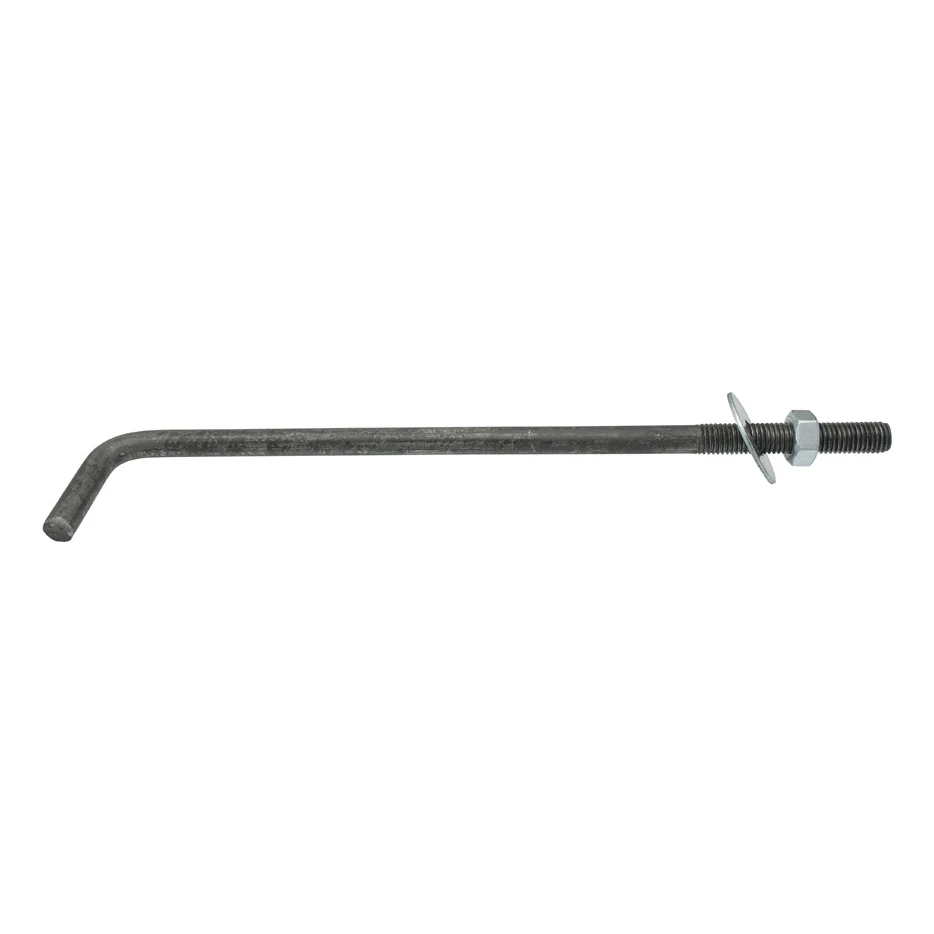

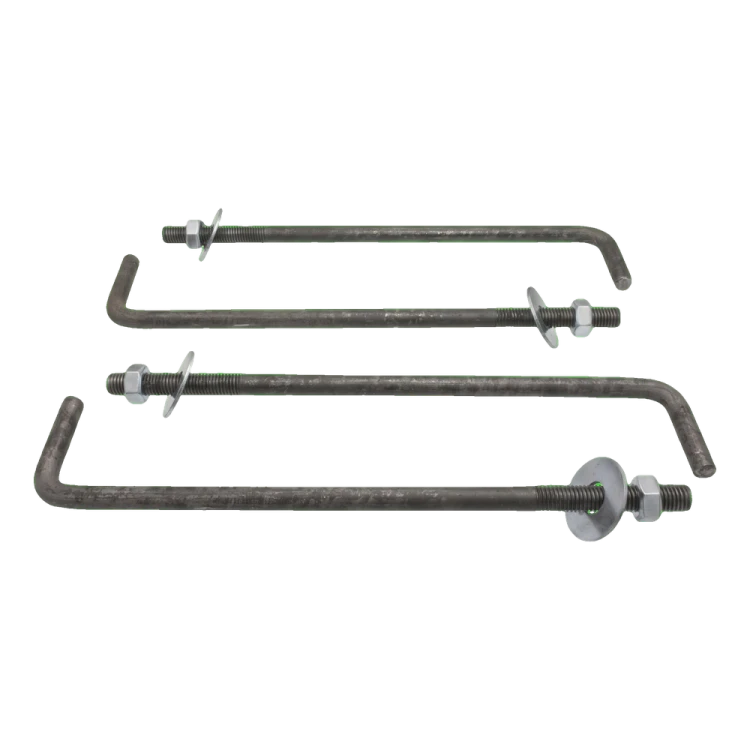

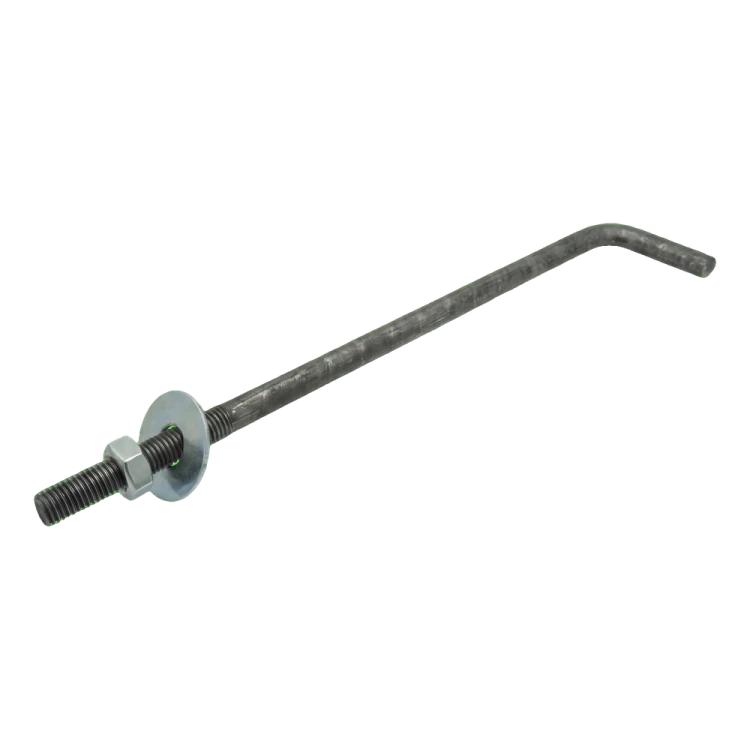

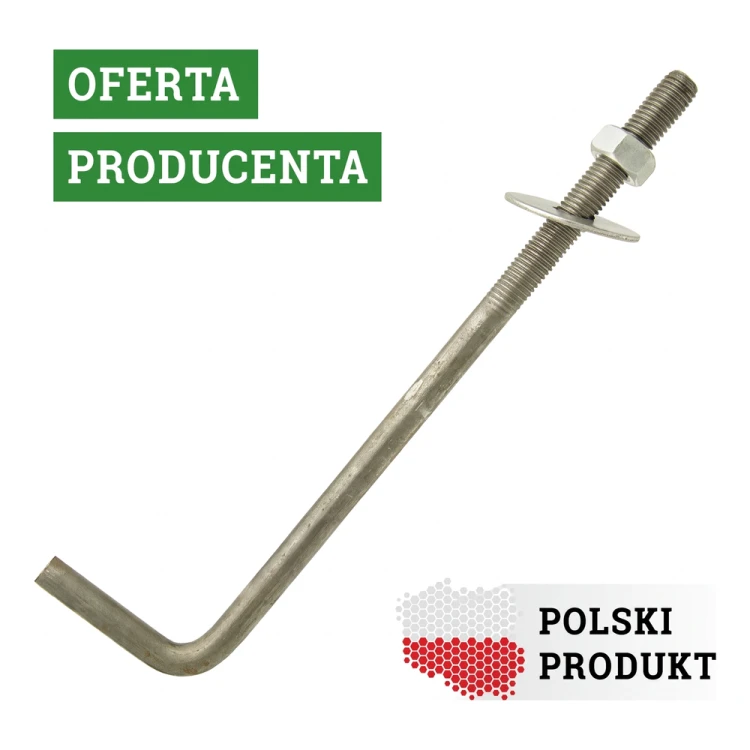

Tige d'ancrage coudée type L (ancrage pour sablière) M14 × 450 mm, noire

Tige dotée d'un filetage métrique à une extrémité et coudée à angle droit à l'autre – ancrage pour fixer les pannes sablières et les poutres au béton ; finition : noir

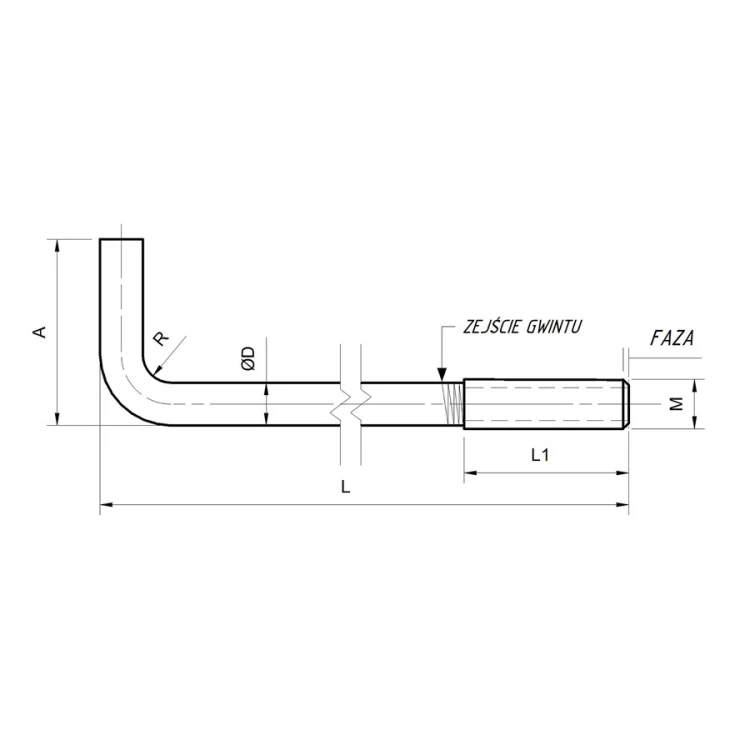

Ouvrir le dessin coté en taille réelle

À propos du produit

La tige d'ancrage coudée en L sert à ancrer des pannes sablières, des lisses basses et des poutres en bois dans le béton, par exemple dans un chaînage ou une fondation. Elle se présente sous la forme d'une tige dotée d'un filetage métrique à une extrémité et coudée à angle droit à l'autre. L'extrémité coudée est noyée dans le béton, tandis qu'une rondelle et un écrou sont placés sur le filetage saillant pour fixer l'élément en bois.

La désignation M14 indique la dimension du filetage métrique, qui détermine le choix de l'écrou. La cote L, soit 450 mm, correspond à la longueur totale de la tige d'ancrage. Les longueurs du filetage et de la partie coudée ne sont pas précisées par le fournisseur ; elles sont représentées à titre indicatif sur le schéma. Répartissez les tiges d'ancrage conformément à l'étude et placez-les dans le coffrage avant le bétonnage, avec la partie coudée dans le béton et le filetage orienté vers le haut. Laissez dépasser du béton une longueur filetée suffisante pour l'épaisseur de la panne sablière, la rondelle et l'écrou M14. Après durcissement du béton, percez la panne sablière au droit des tiges d'ancrage, mettez-la en place, puis serrez les écrous avec leurs rondelles.

Finition : noir. Dans les endroits humides, choisissez la version zinguée et adaptez la protection aux conditions d'exposition. La classe de l'acier et la capacité portante de la tige d'ancrage ne sont pas précisées par le fournisseur. L'entraxe, la longueur d'ancrage et le diamètre sont définis par l'étude de structure.

Dimensions

Matériau et revêtement

Unité de vente

Choix et montage

• ✓Répartissez les tiges d'ancrage conformément à l'étude et placez-les dans le coffrage avant le bétonnage, avec la partie coudée dans le béton et le filetage orienté vers le haut.
• ✓Laissez dépasser du béton une longueur filetée suffisante pour l'épaisseur de la panne sablière, la rondelle et l'écrou M14.
• ✓Après durcissement du béton, percez la panne sablière au droit des tiges d'ancrage, mettez-la en place, puis serrez les écrous avec leurs rondelles.
