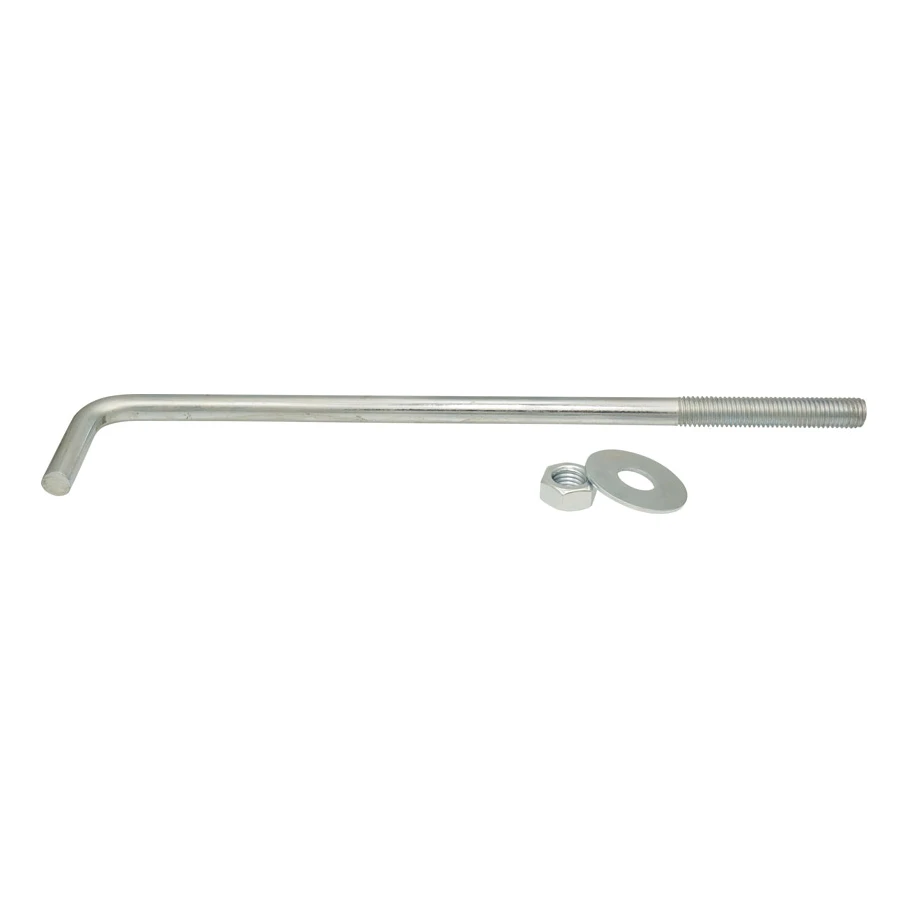

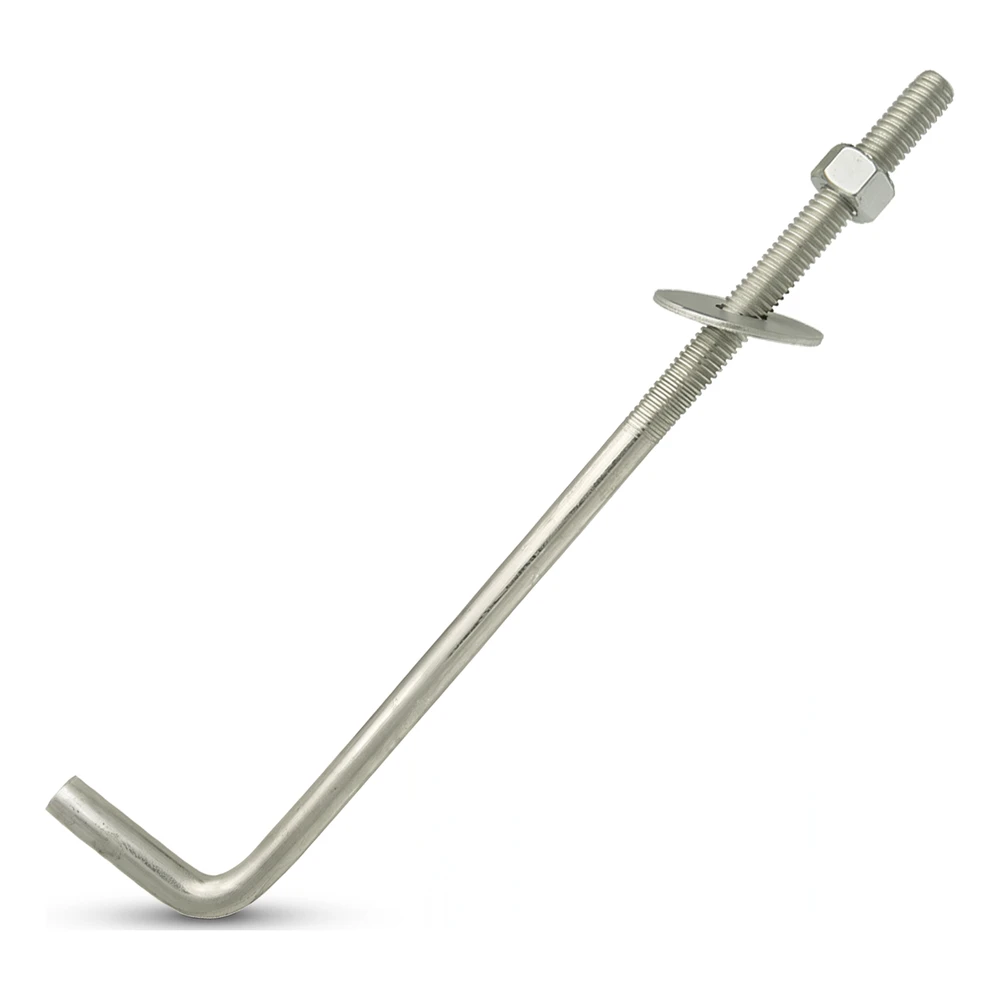

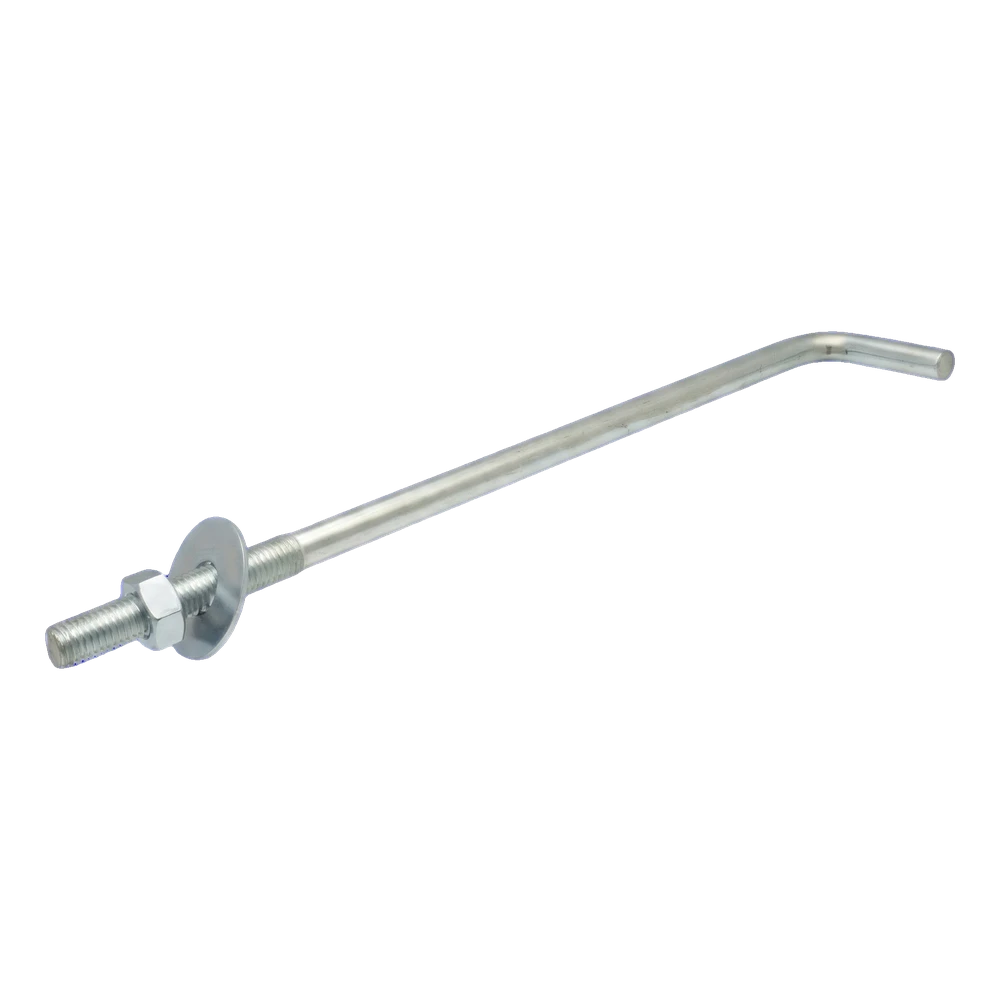

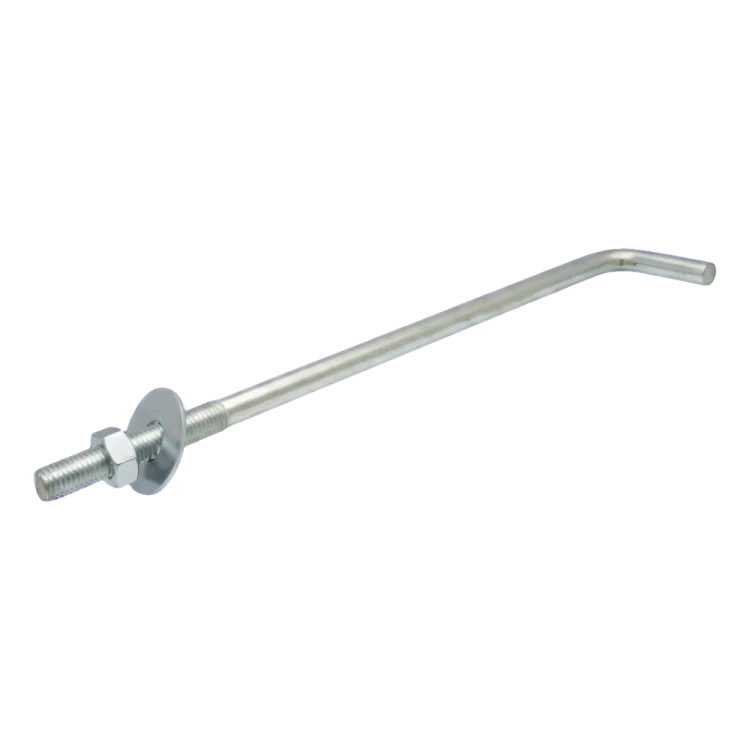

Tige d'ancrage coudée en L (boulon d'ancrage coudé) M16×400 mm – galvanisée
Donnez votre avis sur le produit
Tige d'ancrage coudée en L (boulon d'ancrage coudé) avec filetage M16, longueur totale 400 mm. Acier galvanisé électrolytiquement, poids 0,660 kg. Destinée à l'ancrage des sablières en bois dans le chaînage en béton armé des charpentes de toiture.
Les frais d’expédition ne sont pas inclus dans le prix.
Les frais d’expédition ne sont pas inclus dans le prix.
Code du produit: 002-388
Description
Tige d'ancrage coudée en L (boulon d'ancrage coudé) M16×400 mm – galvanisée
Tige d'ancrage coudée en L (boulon d'ancrage coudé, dit aussi boulon en crochet) avec filetage M16 et longueur de 400 mm. Cet élément est conçu pour l'ancrage durable des sablières en bois dans le chaînage en béton armé — l'une des liaisons fondamentales de la charpente de toiture. La finition galvanisée protège l'acier contre la corrosion, ce qui est important dans la zone de contact entre le béton et le bois, où l'humidité peut s'accumuler.
Application

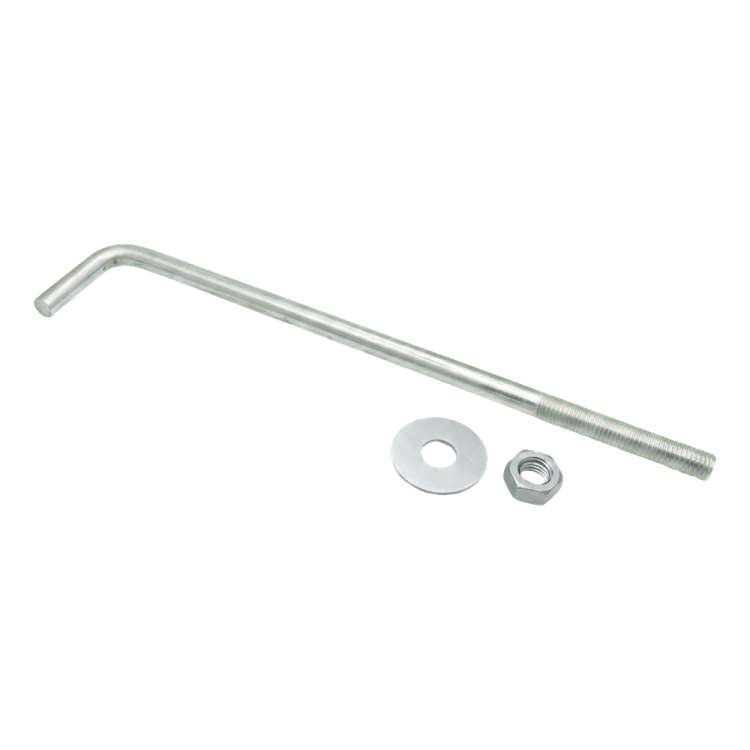

La tige d'ancrage coudée en L est noyée dans le chaînage en béton lors de la phase de ferraillage — la partie coudée (crochet) s'ancre dans le béton, tandis que la tige filetée dépasse du chaînage. Une fois la sablière posée sur le chaînage, le bois est serré contre la surface du béton à l'aide d'un écrou avec rondelle. Cette solution assure une liaison mécanique fiable entre la charpente et les murs du bâtiment et elle est couramment utilisée dans la construction de maisons individuelles et de bâtiments annexes.
La forme en L de l'élément, avec son coude marqué, garantit un ancrage efficace dans la masse du béton. Le filetage utilisé offre une capacité de charge de la liaison adaptée aux charges rencontrées dans les charpentes de toiture courantes.
Conception de l'élément

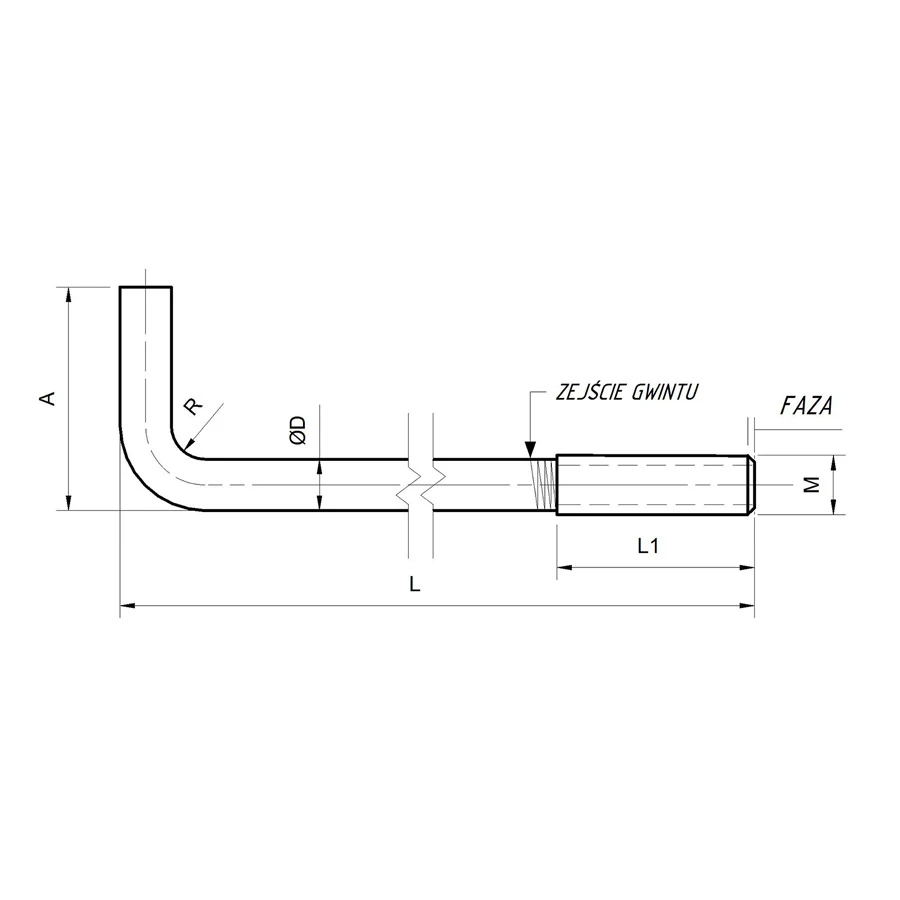

La tige se compose d'une barre d'acier de section ronde, coudée à angle droit à une extrémité (crochet de scellement repéré par la cote A) et terminée par un filetage métrique à l'autre extrémité. La partie filetée (L1) permet de régler le serrage de la sablière. Le dessin technique présente les cotes principales : la longueur totale L, le diamètre de la tige ØD, le rayon de pliage R ainsi que le chanfrein en bout de filetage facilitant le vissage de l'écrou.
