Tige d'ancrage coudée en L (boulon d'ancrage coudé) M14×500 mm – galvanisée
Donnez votre avis sur le produit
Tige d'ancrage coudée en L (boulon d'ancrage coudé) M14 x 500 mm, galvanisée. Filetage M14, longueur totale 500 mm, poids 0,580 kg. Pour l'ancrage des sablières en bois dans les chaînages en béton et les planchers.
Les frais d’expédition ne sont pas inclus dans le prix.
Les frais d’expédition ne sont pas inclus dans le prix.
Code du produit: 002-385
Caractéristiques du produit
[PIM] Łączniki #79
- Type de connecteur Tige d'ancrage coudée en L (sablière)
- Matériau Acier
- Type de filetage M14
- Longueur [mm] 500
- Revêtement Zinguée
Description
Tige d'ancrage coudée en L (boulon d'ancrage coudé) M14×500 mm – galvanisée
Tige d'ancrage coudée en L (boulon d'ancrage coudé, dit « boulon en pipe ») avec filetage M14 et longueur 500 mm. Cet élément sert à ancrer durablement les sablières en bois dans un chaînage en béton ou dans un plancher — l'extrémité coudée est noyée dans le béton frais, tandis que la partie filetée dépasse de la surface, ce qui permet de serrer la sablière à l'aide d'un écrou avec rondelle.

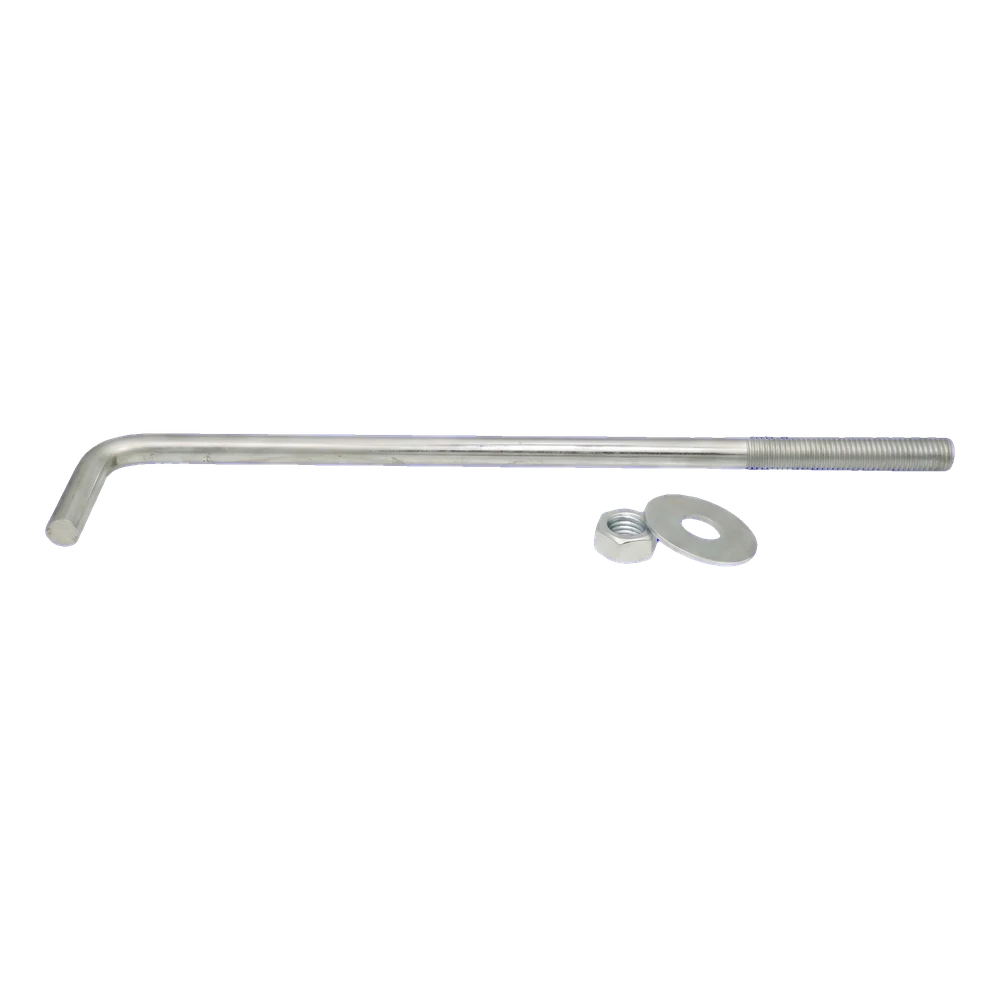

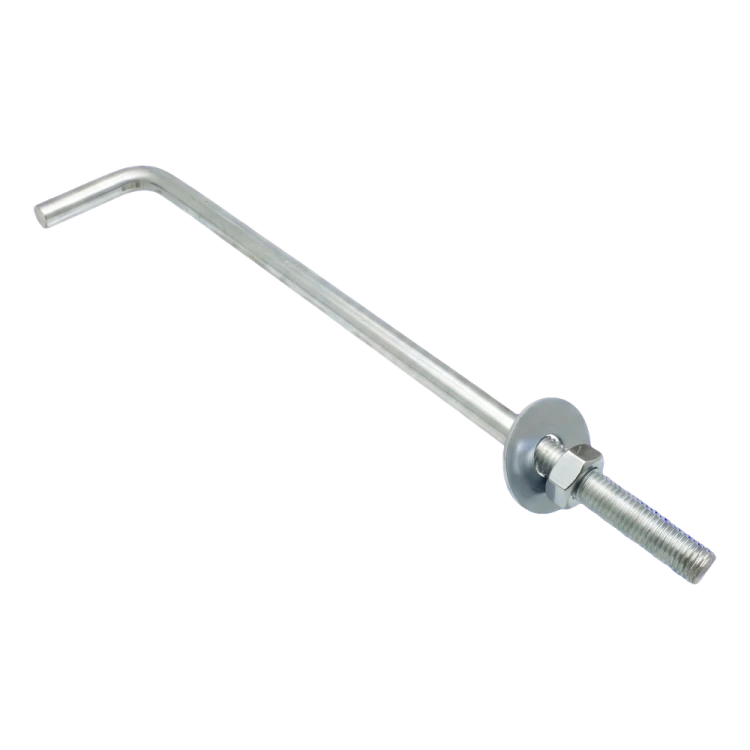

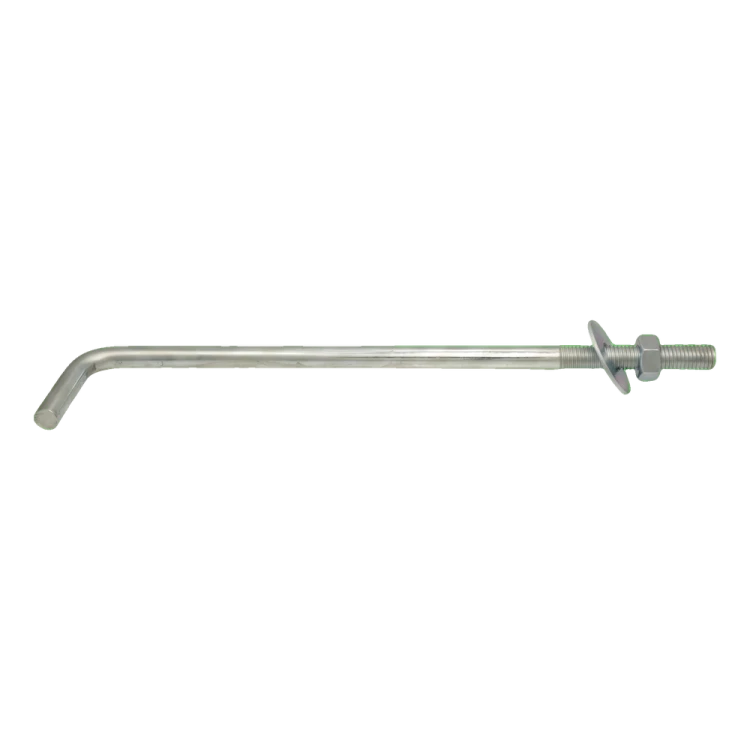

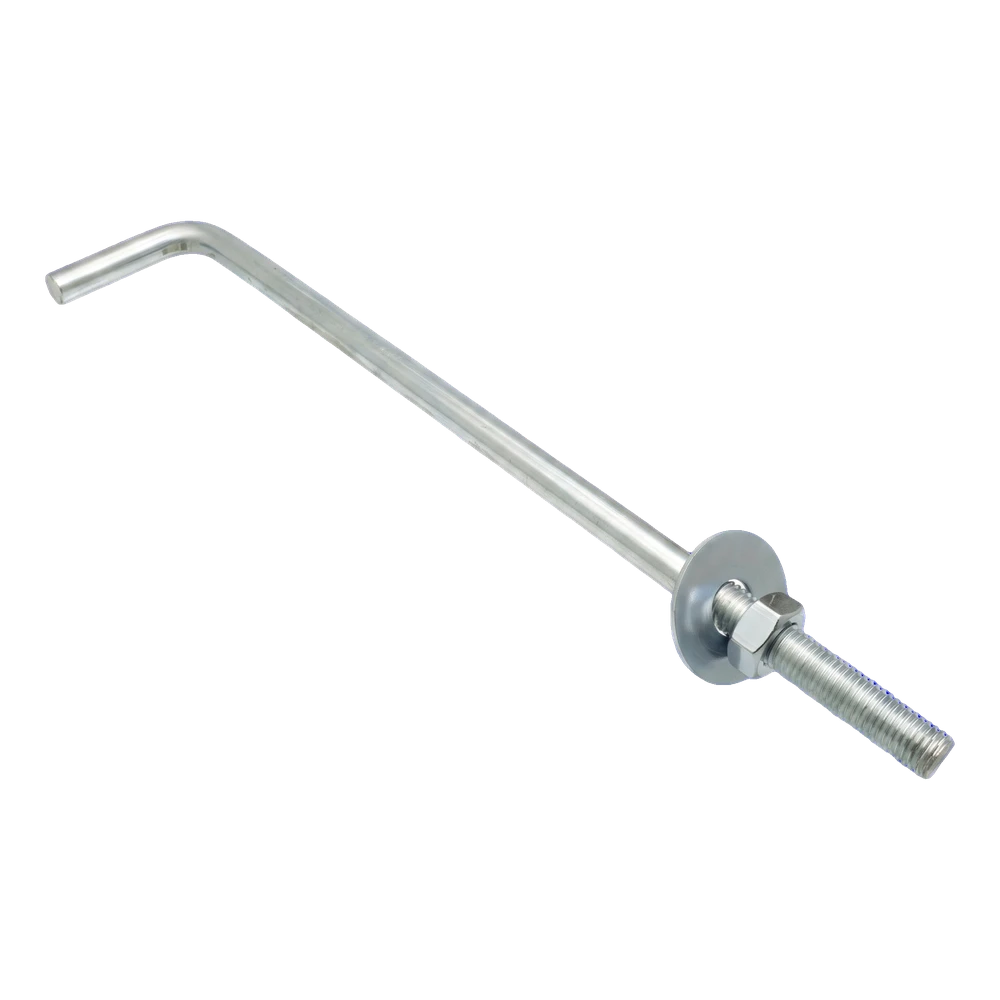

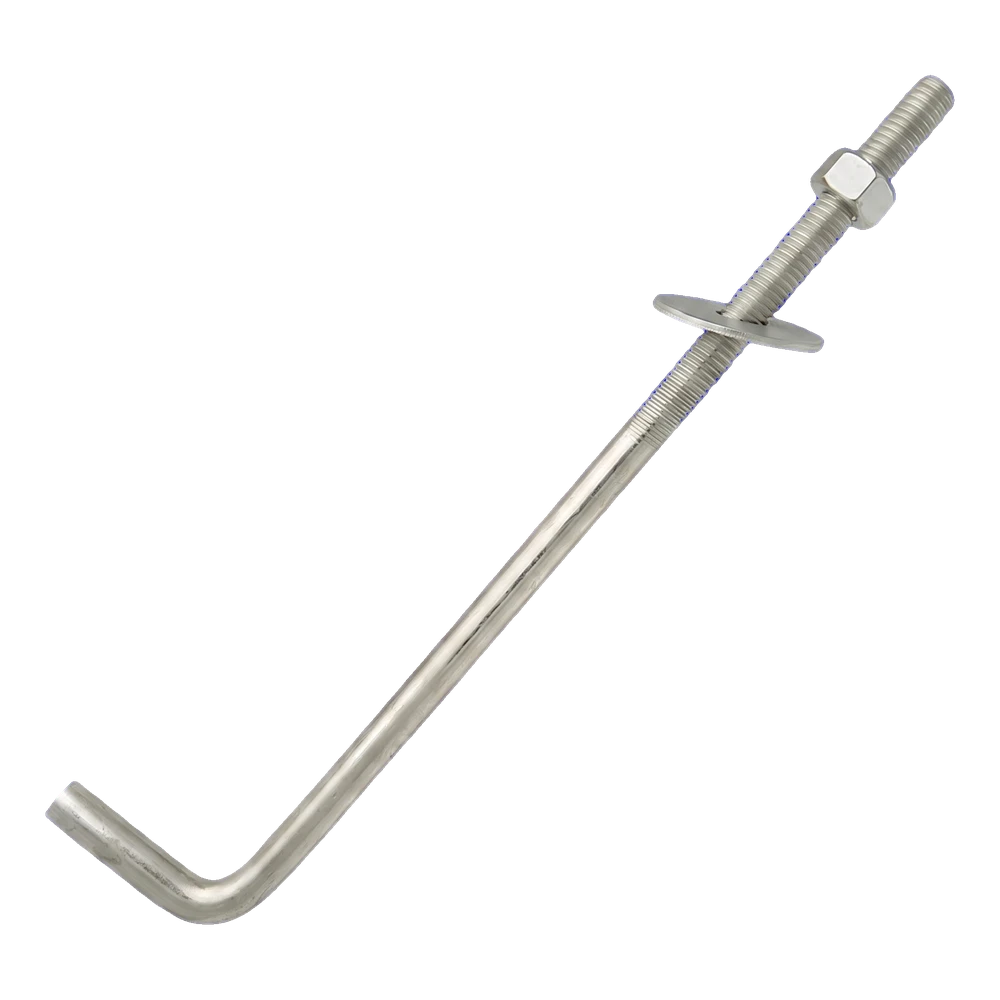

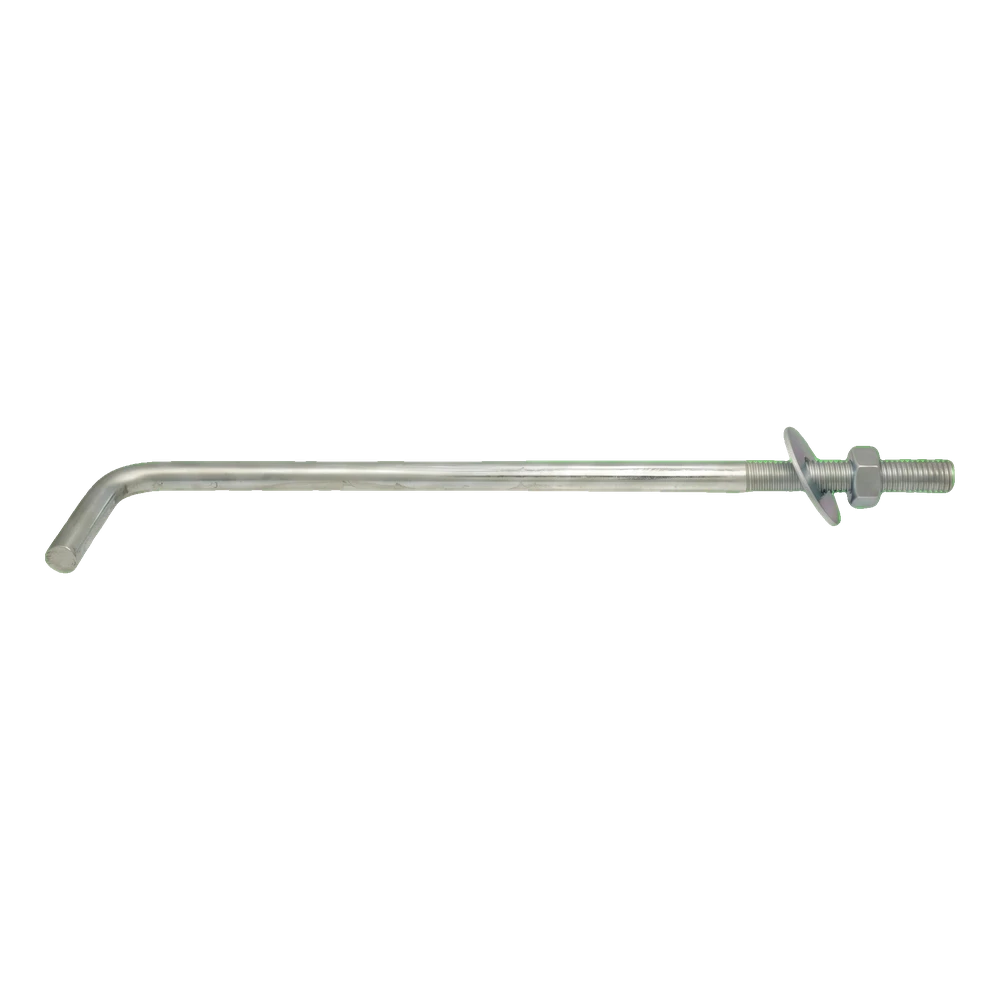

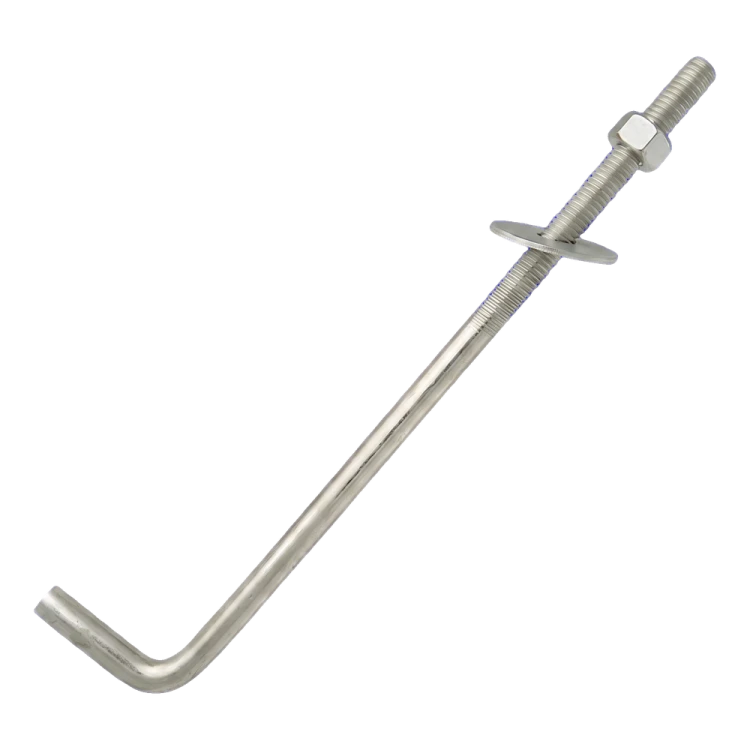

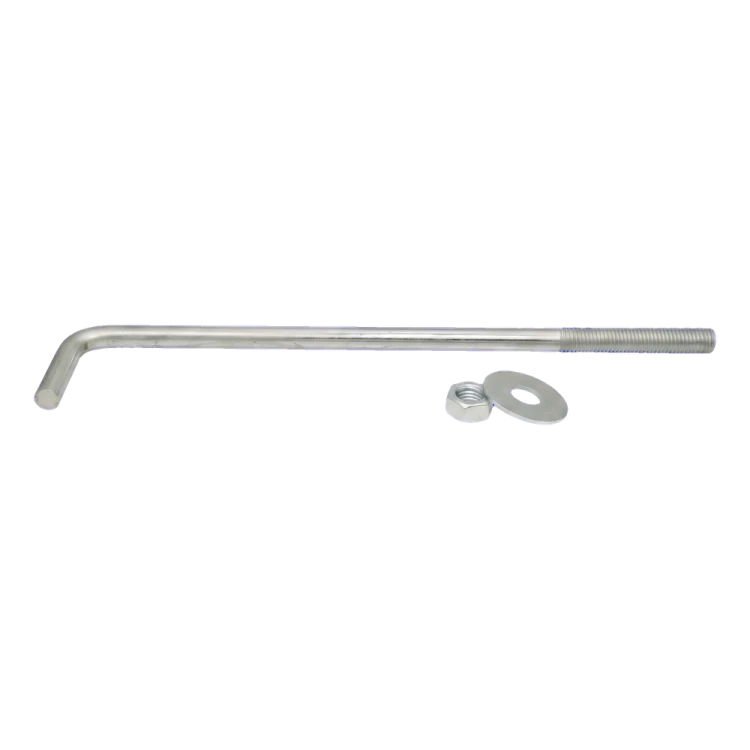

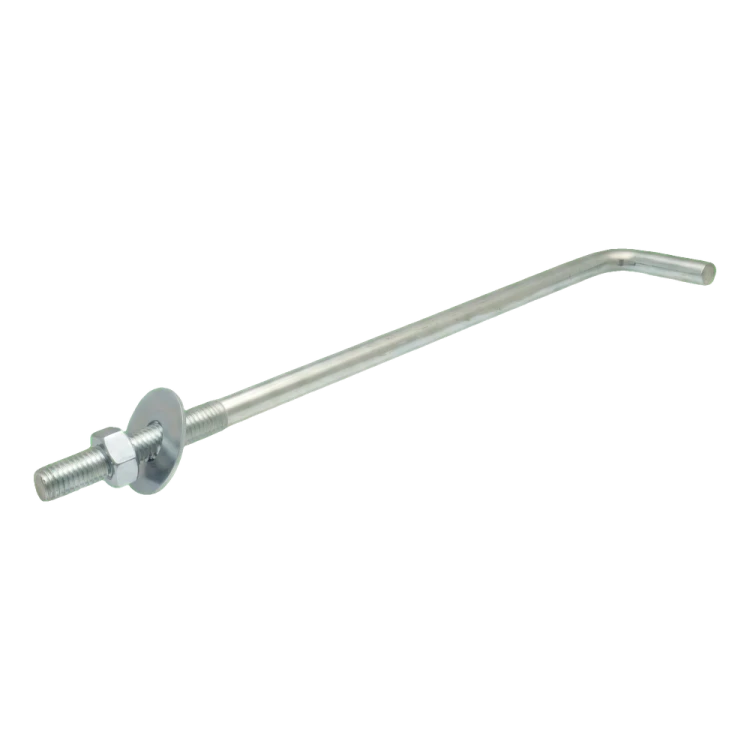

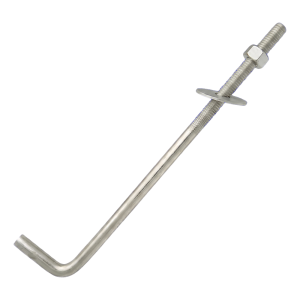

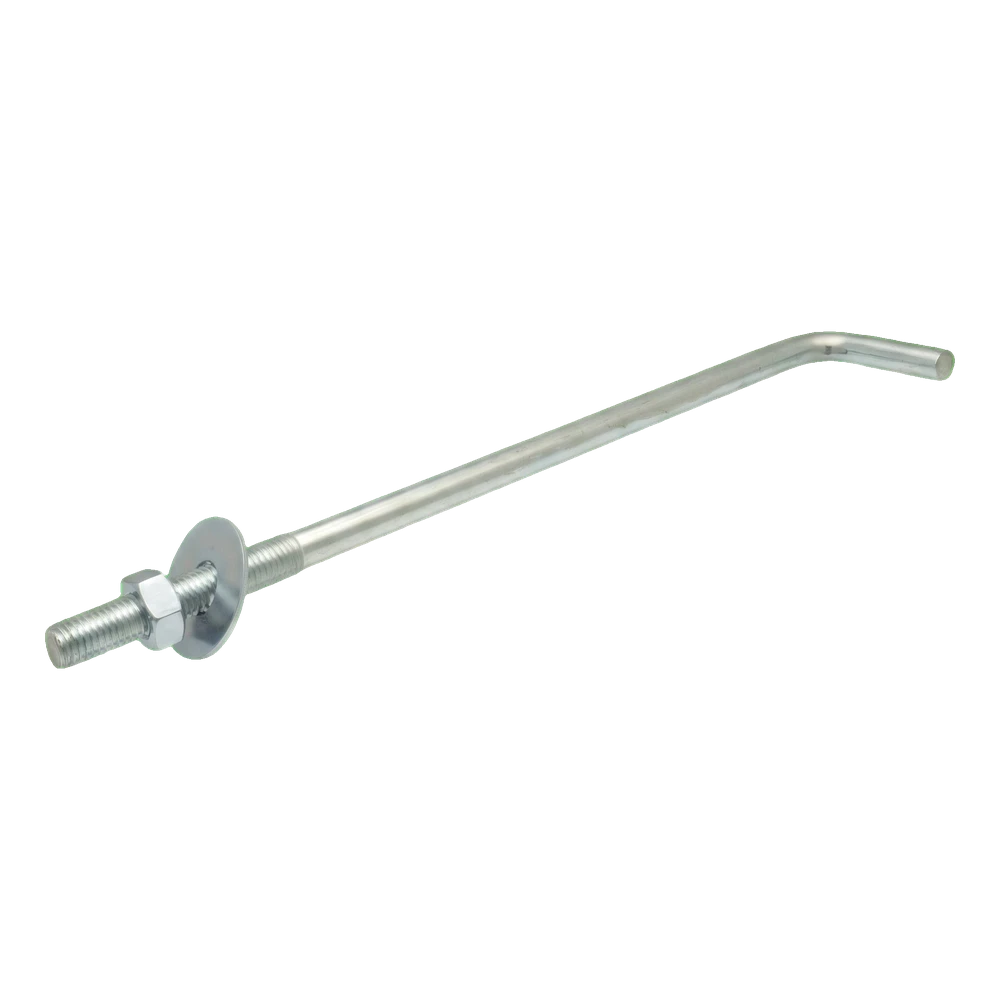

La tige d'ancrage est dotée d'un revêtement galvanisé qui protège l'acier de la corrosion et garantit la durabilité de l'assemblage dans les conditions de chantier. L'ensemble comprend le boulon coudé, l'écrou et la rondelle — visibles sur les photos du produit.
Applications
- Ancrage des sablières dans des chaînages en béton armé sur des bâtiments d'habitation et des bâtiments agricoles
- Fixation des structures de toiture aux murs et aux planchers en béton
- Assemblage d'éléments en bois avec un support en béton dans la construction traditionnelle et à ossature

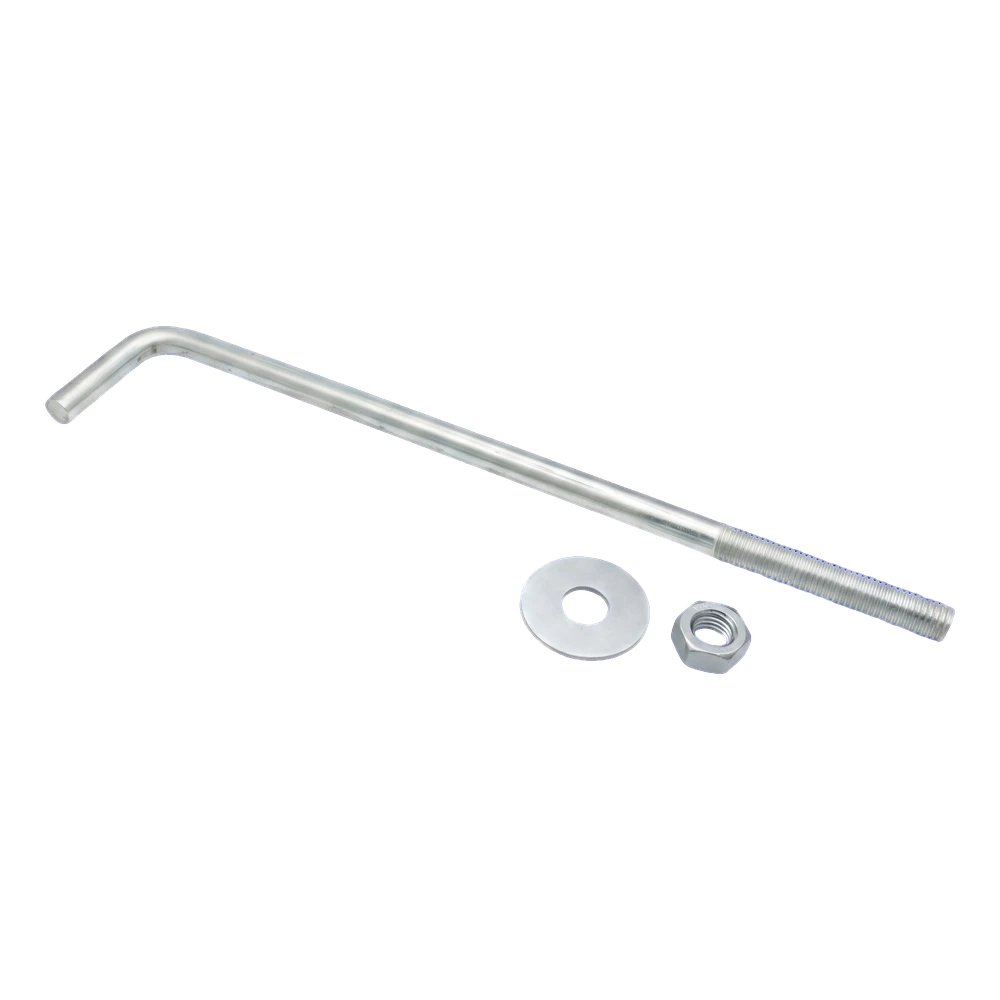

La fixation est livrée avec un écrou M14 et une rondelle, ce qui la rend prête à l'emploi immédiat sur le chantier. L'extrémité coudée en forme de L assure un ancrage fiable dans la masse du béton — une fois le béton durci, l'élément est solidement immobilisé et reprend les efforts d'arrachement exercés sur la sablière.

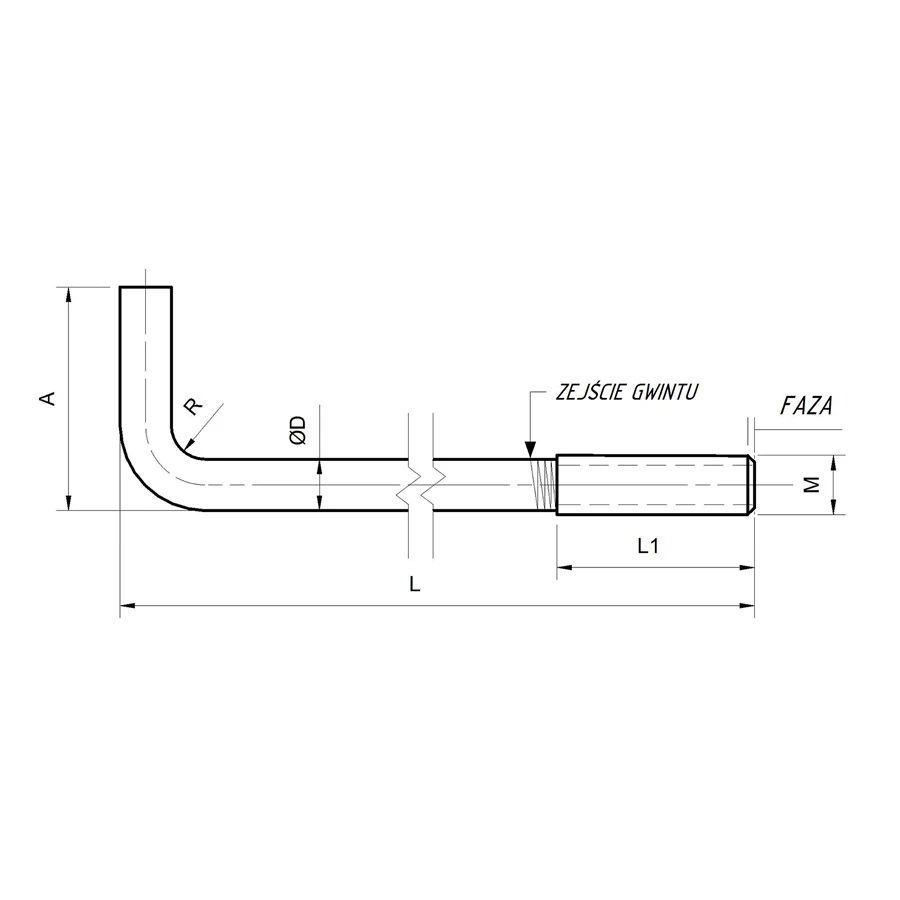

Le dessin technique présente le schéma dimensionnel de la tige d'ancrage avec les repères suivants : L — longueur totale, L1 — longueur du filetage, A — hauteur du coude (crochet), ØD — diamètre de la tige, M — taille du filetage, R — rayon de courbure. Le chanfrein à l'extrémité du filetage facilite le vissage de l'écrou.
