Tige d'ancrage coudée en L (boulon d'ancrage coudé) M14×450 mm – galvanisée

Application

La tige est utilisée pour assembler mécaniquement une sablière en bois au chaînage béton d'un plancher ou d'un mur de comble. L'extrémité coudée de la tige (crochet en forme de L) est noyée dans le béton lors du coulage du chaînage, tandis que la tige filetée dépasse de la surface — ce qui permet de serrer la sablière à l'aide d'un écrou avec rondelle. Cette solution est couramment utilisée dans la construction résidentielle et agricole, ainsi que pour les structures supportant des installations photovoltaïques montées sur toitures inclinées.

Conception et contenu du kit

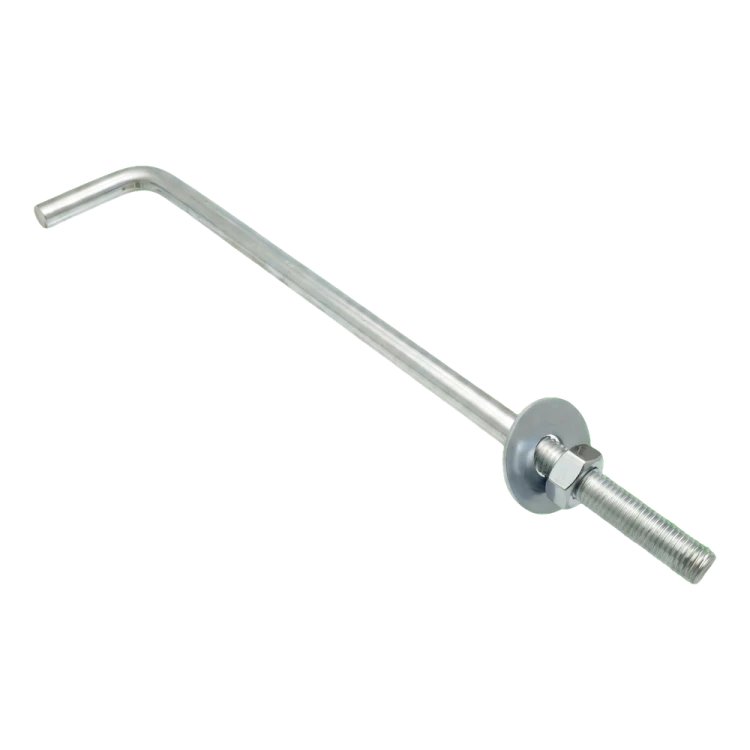

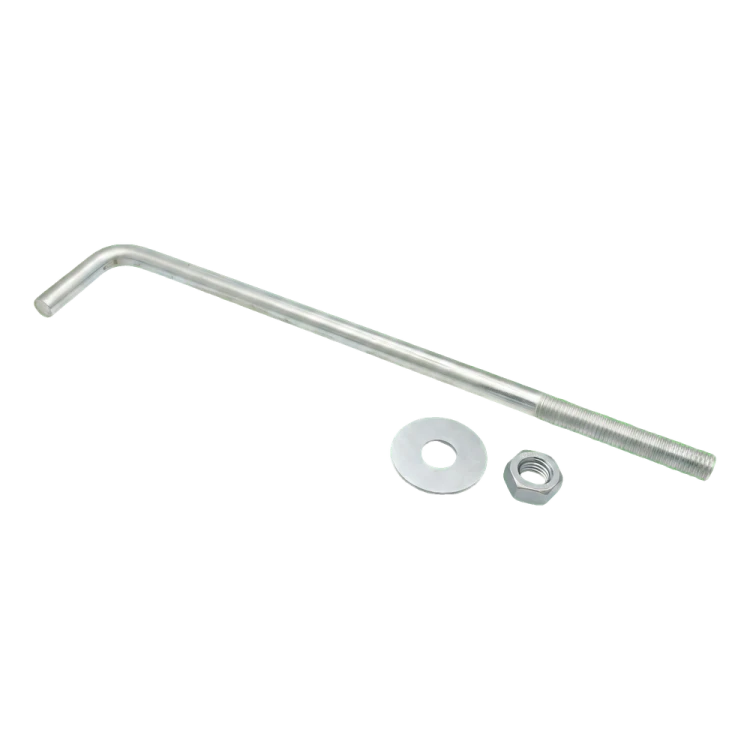

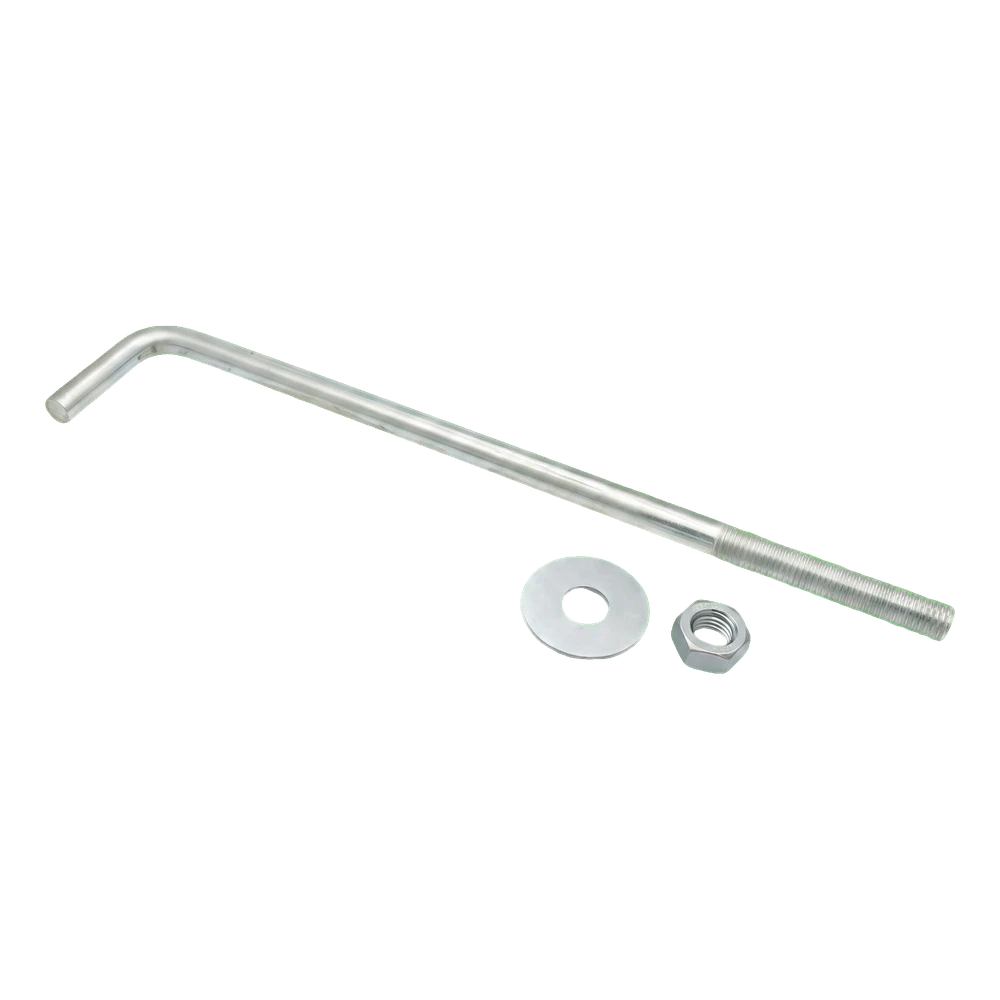

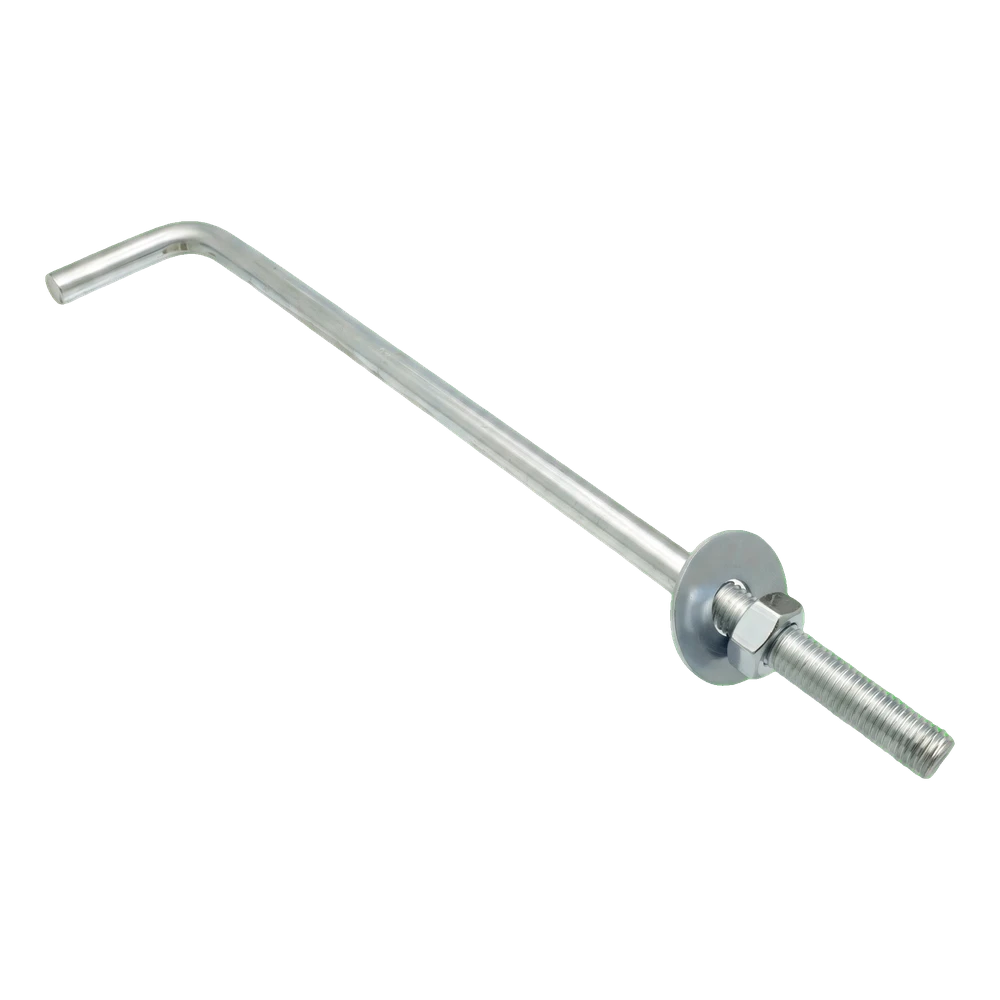

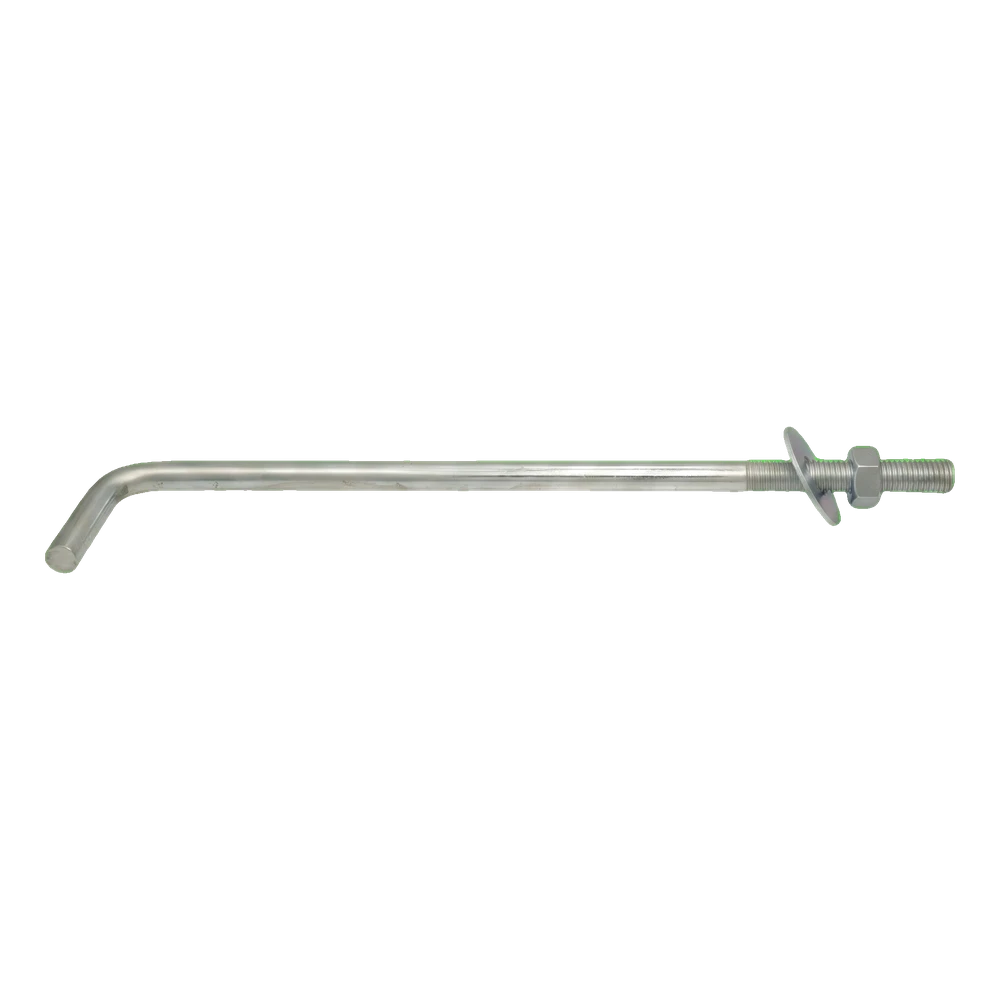

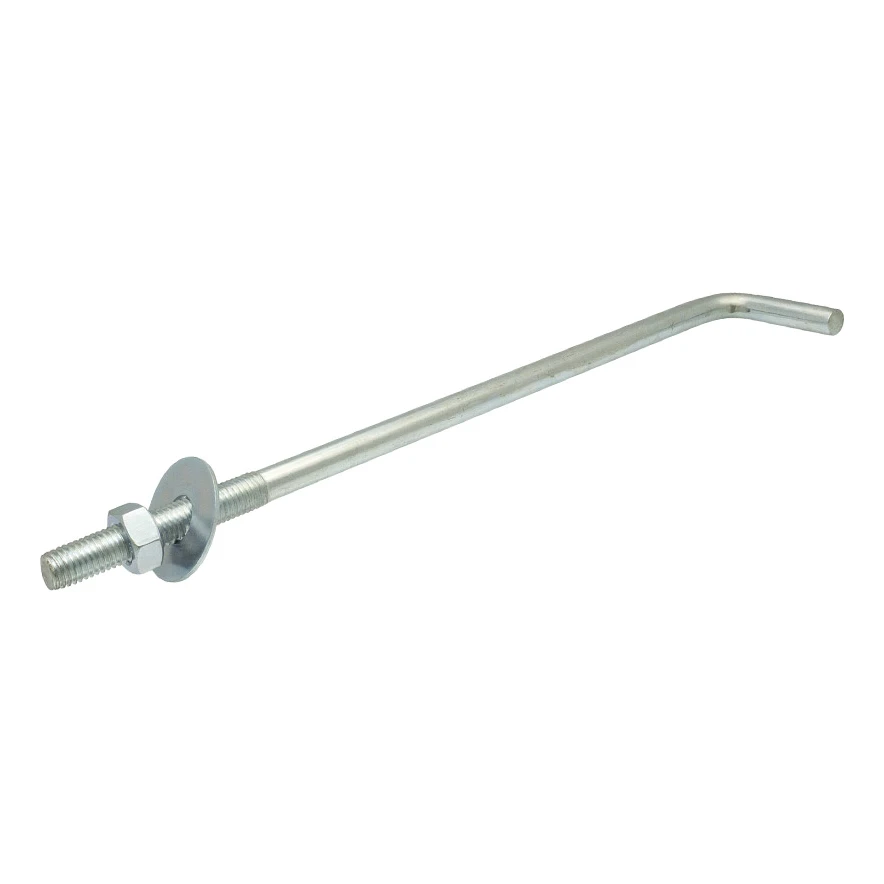

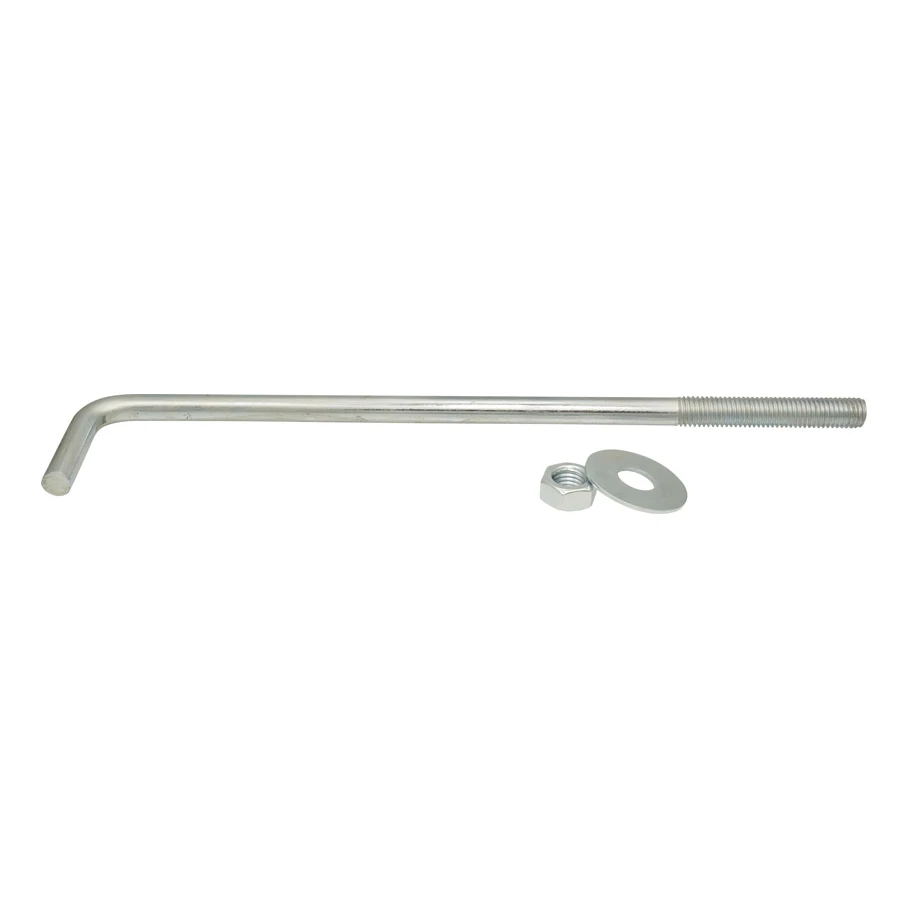

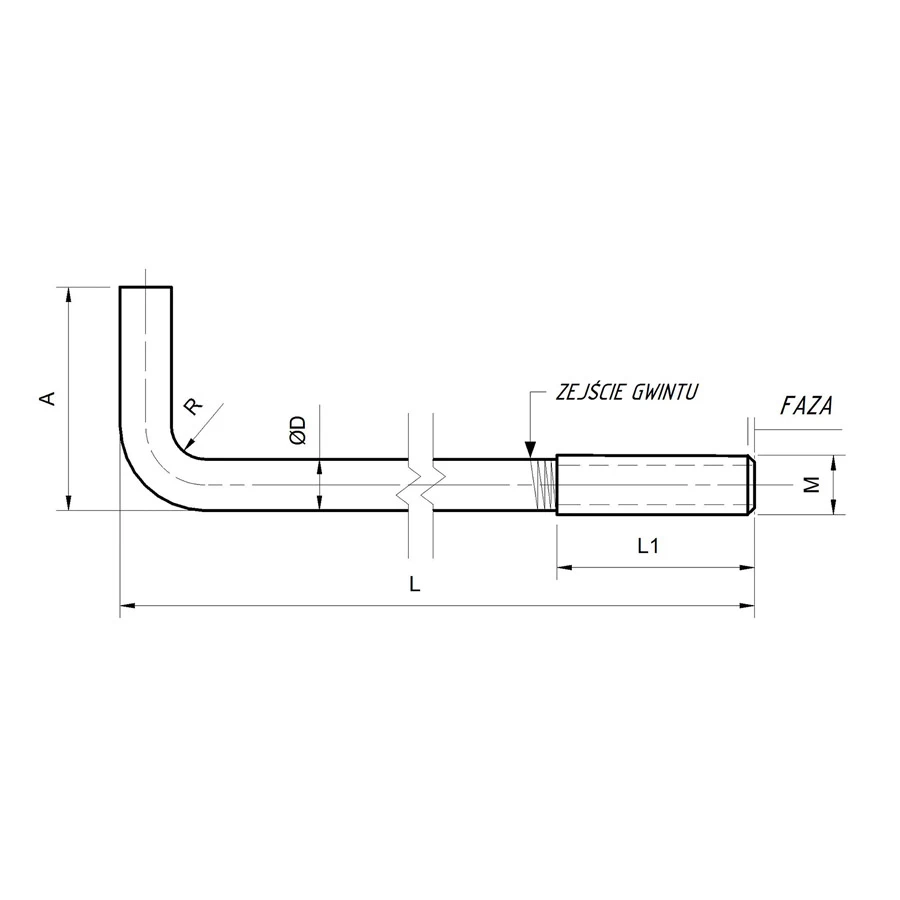

La fixation se présente sous la forme d'une tige en acier à filetage métrique M14, coudée à angle droit à l'une de ses extrémités. Le kit comprend, avec la tige, un écrou hexagonal M14 et une rondelle ronde — éléments indispensables à la fixation correcte de la sablière. Le schéma technique présente les cotes principales : L — longueur totale, L1 — longueur de la partie filetée, A — longueur du coude (crochet), ØD — diamètre de la tige, R — rayon de courbure et M — dimension du filetage.

Finition de surface

La tige est recouverte d'un revêtement de zinc électrolytique, qui protège l'acier de la corrosion lorsqu'il est noyé dans le béton et en contact avec le bois. La couche protectrice de zinc est particulièrement importante dans la zone de contact avec la sablière, où le bois traité par imprégnation peut accélérer la corrosion d'un acier non protégé.
