Tige d'ancrage coudée en L (boulon d'ancrage coudé) M12×500 mm – galvanisée
Donnez votre avis sur le produit

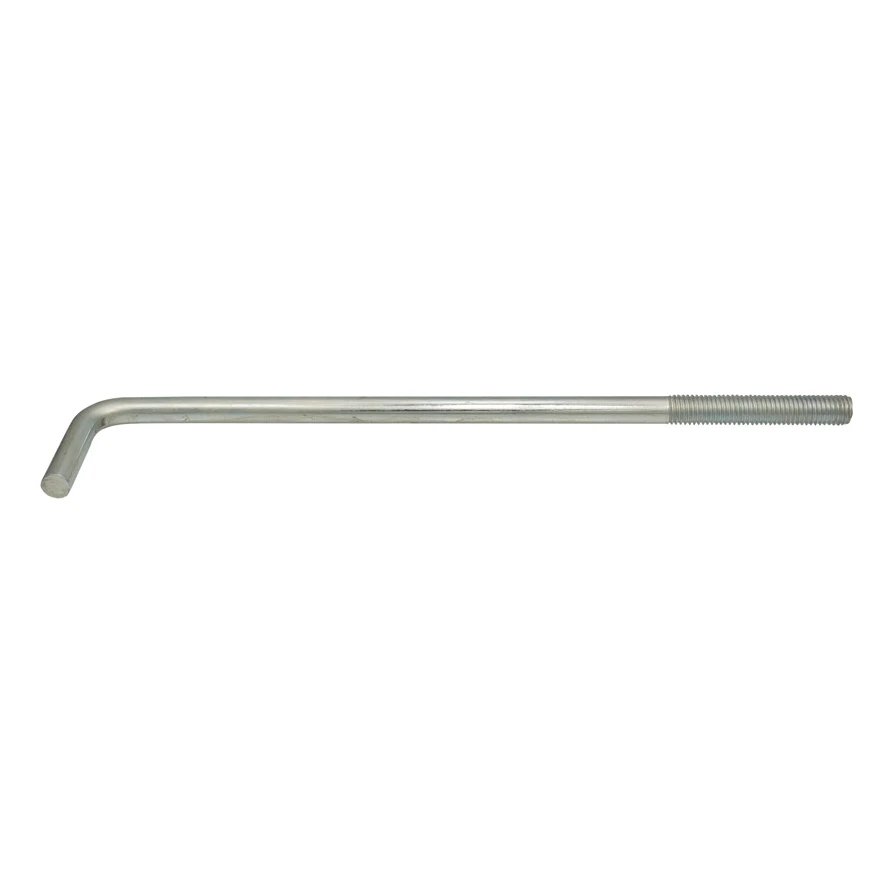

Tige d'ancrage coudée en L (boulon en crosse) à extrémité coudée, en acier galvanisé. Filetage M12, longueur totale 500 mm, poids 0,430 kg. Pour l'ancrage des sablières et des lisses basses en bois dans les chaînages en béton.
Les frais d’expédition ne sont pas inclus dans le prix.
Les frais d’expédition ne sont pas inclus dans le prix.
Code du produit: 002-381
Caractéristiques du produit
[PIM] Łączniki #79
- Type de connecteur Tige d'ancrage coudée en L (sablière)
- Matériau Acier
- Type de filetage M12
- Longueur [mm] 500
- Revêtement Zinguée
Description
Tige d'ancrage coudée en L (boulon d'ancrage coudé) M12×500 mm – galvanisée
Tige d'ancrage coudée en L (boulon en crosse) : il s'agit d'une tige filetée en acier à extrémité coudée, destinée à l'ancrage durable des sablières et d'autres éléments en bois dans les chaînages en béton. Le coude en forme de L assure un ancrage fiable dans le béton, et le filetage M12 permet un réglage précis du serrage de la sablière une fois le béton pris.
Applications
- Ancrage des sablières dans les chaînages en béton armé de bâtiments d'habitation et agricoles
- Fixation des lisses basses en bois de constructions à ossature
- Ancrage d'éléments de structure en bois dans les fondations et les planchers en béton
- Liaison des éléments de charpente avec la structure en maçonnerie

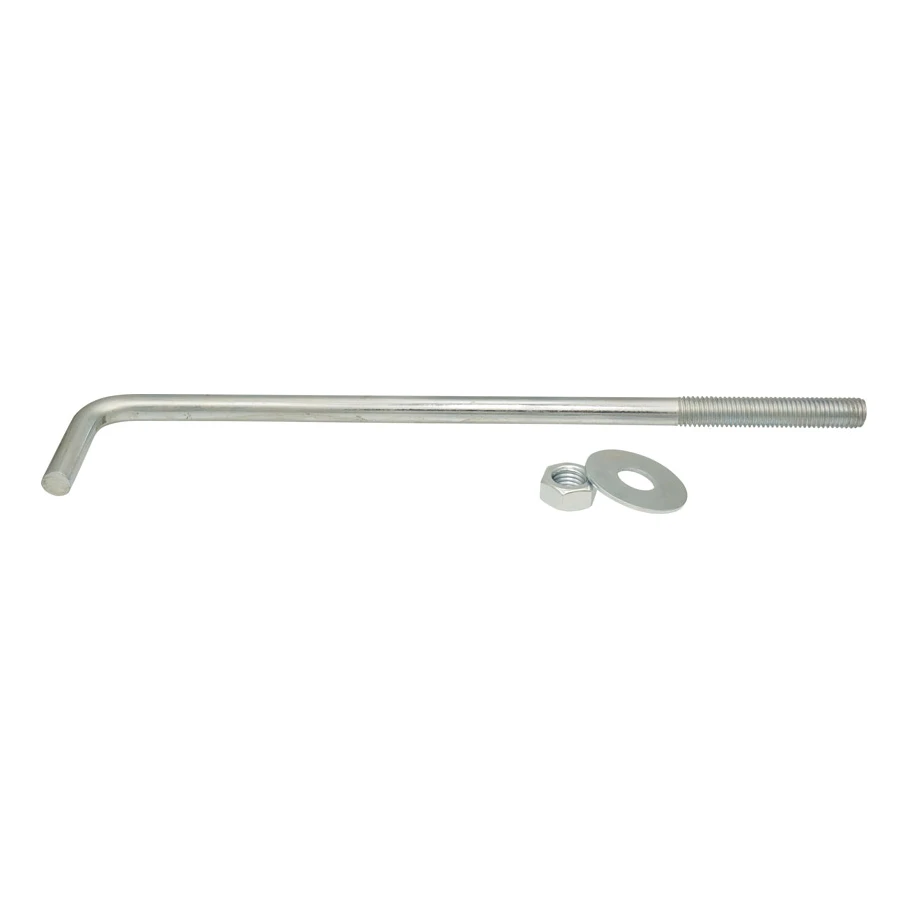

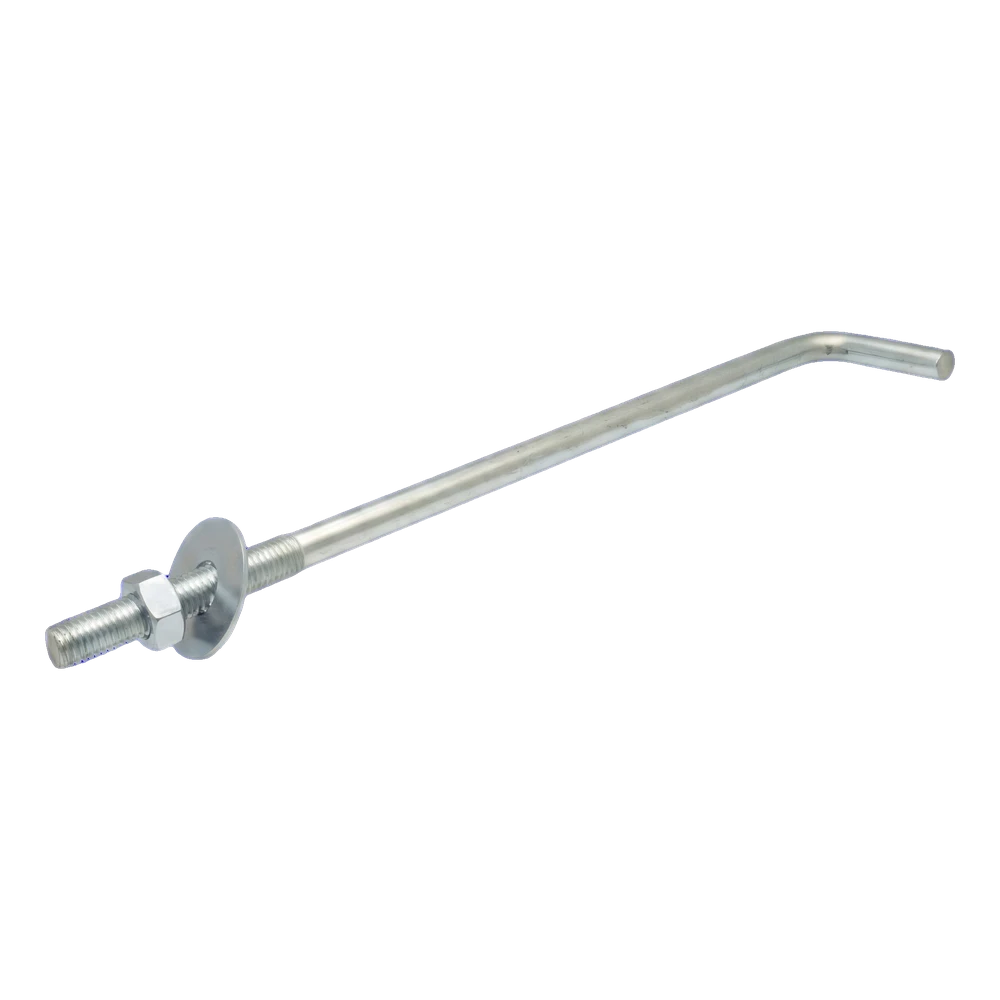

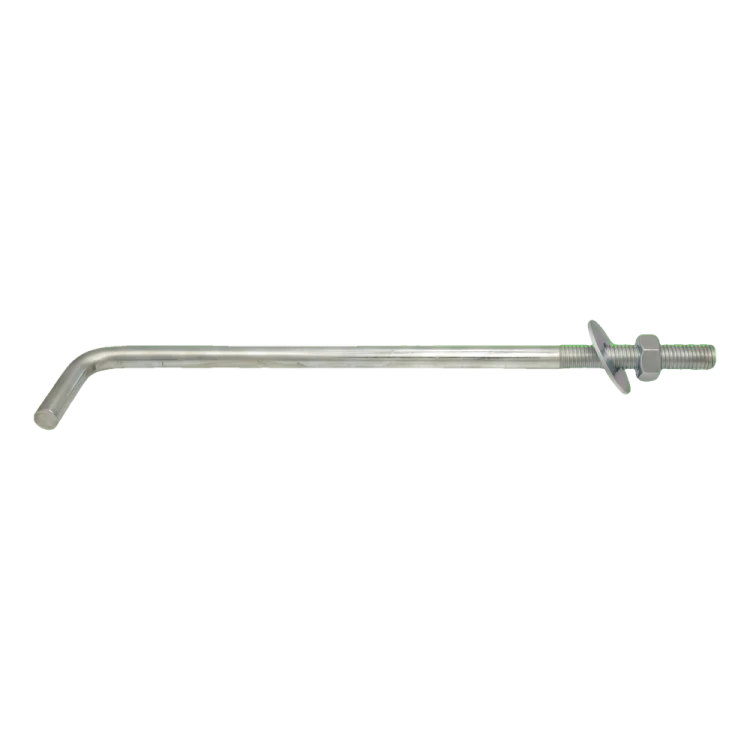

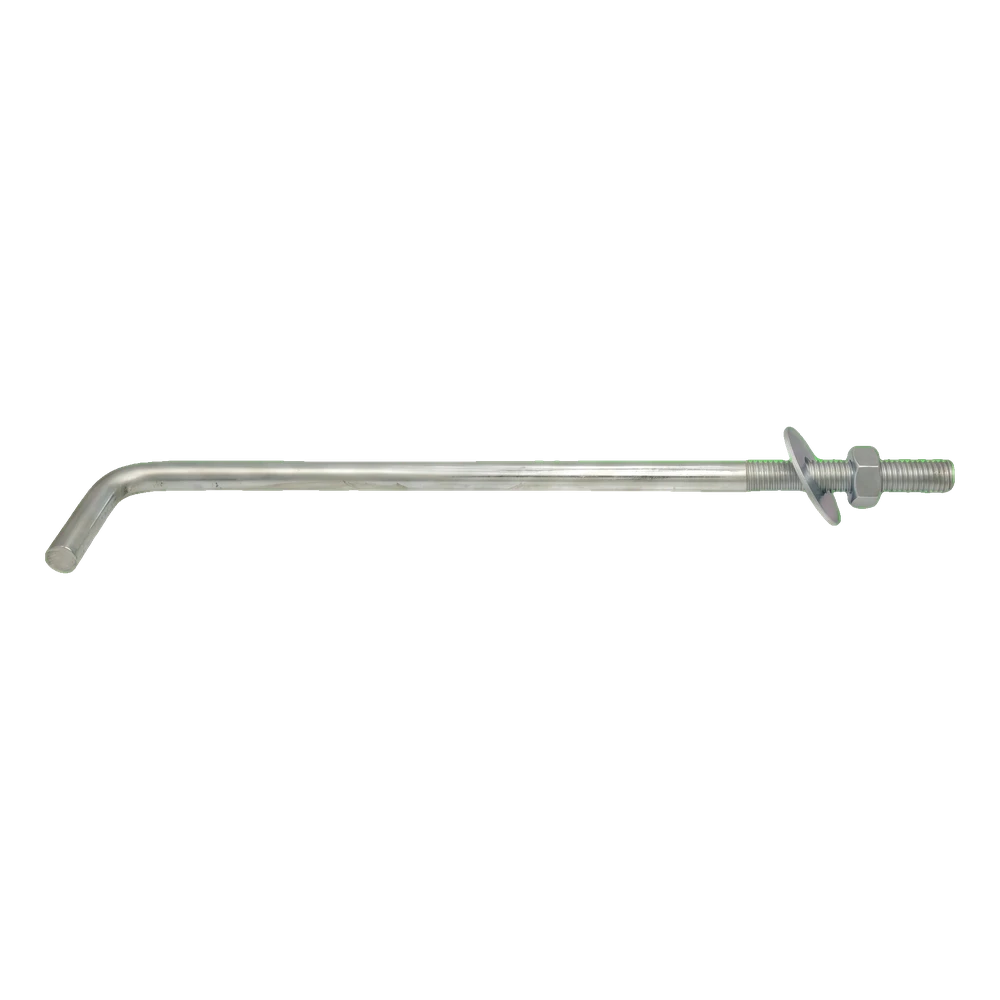

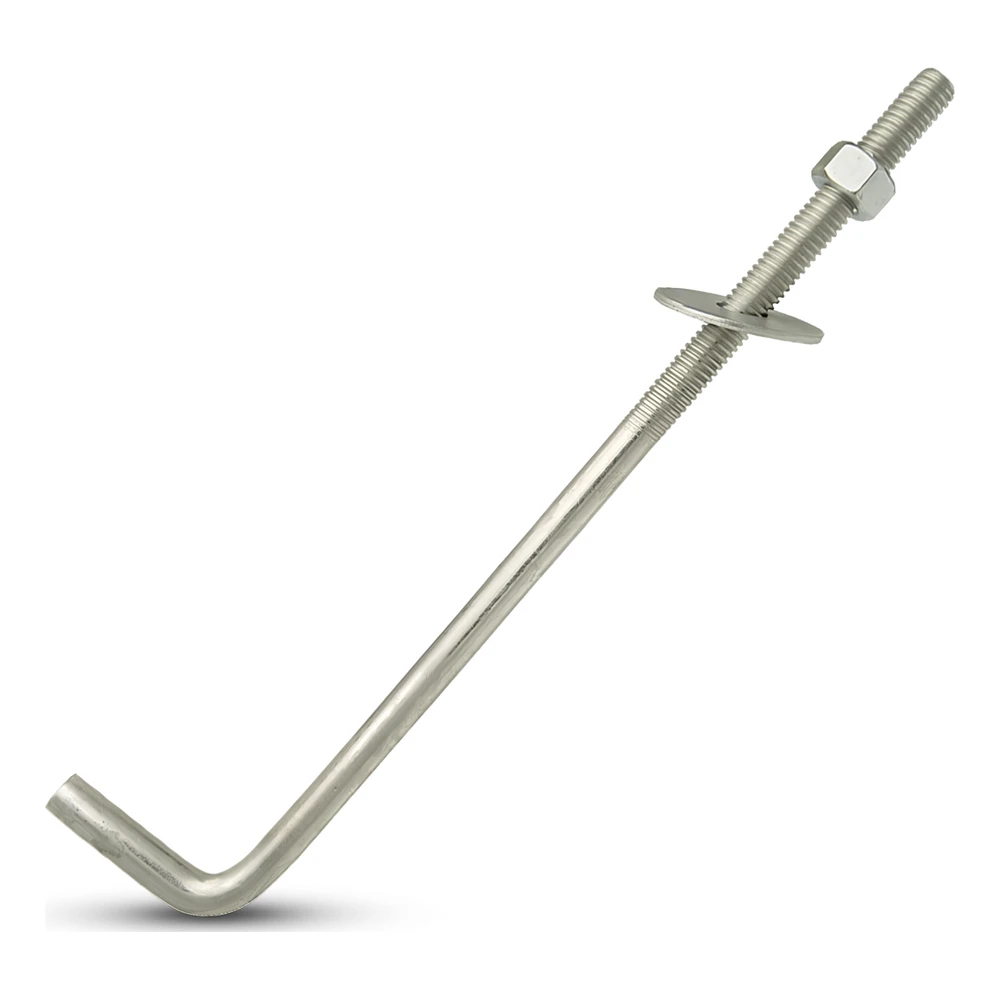

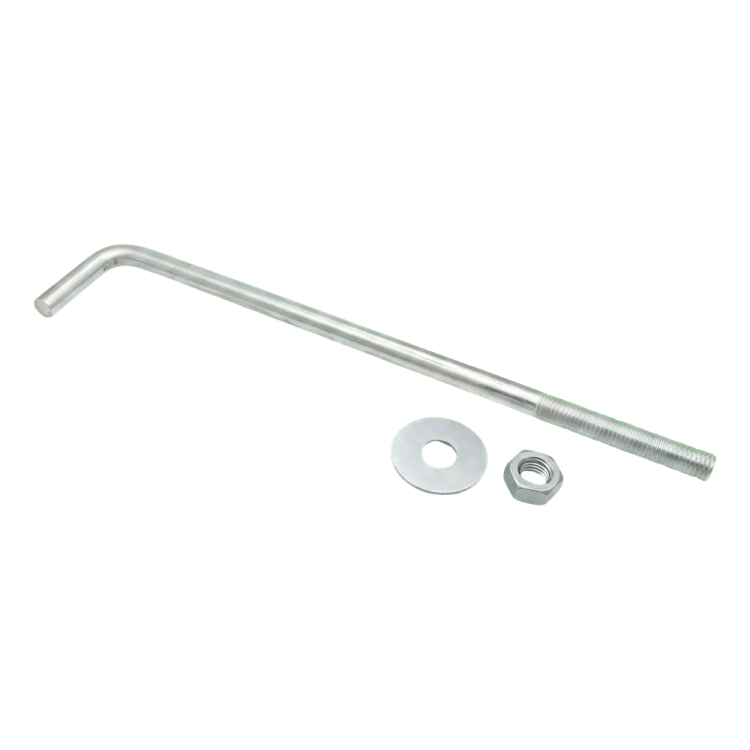

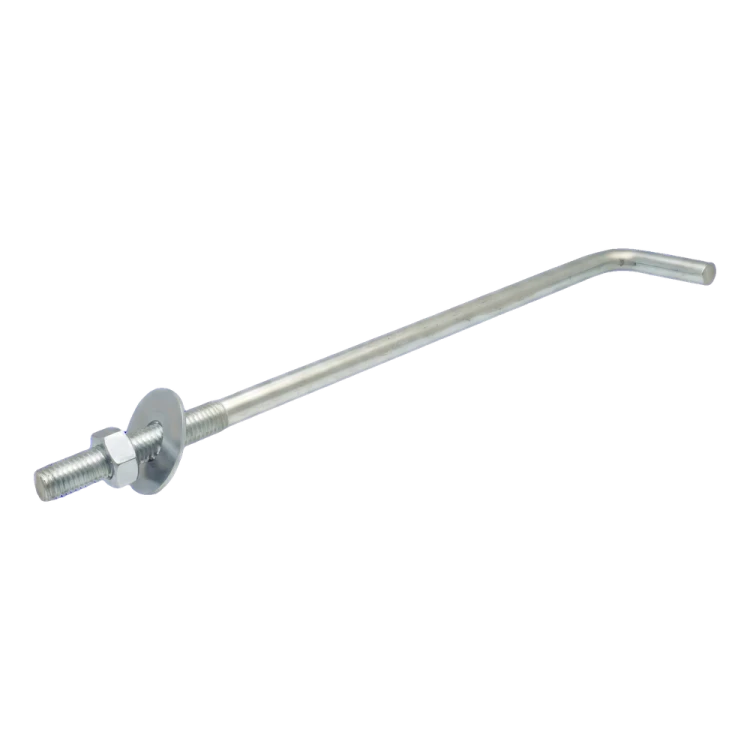

La tige d'ancrage est livrée complète avec un écrou et une rondelle ronde : après scellement dans le béton frais et durcissement de celui-ci, vous pouvez fixer immédiatement la sablière, sans avoir à chercher d'accessoires supplémentaires. Le revêtement galvanisé protège la tige contre la corrosion pendant le séchage du béton et tout au long de sa durée de service.
Conception et dimensions

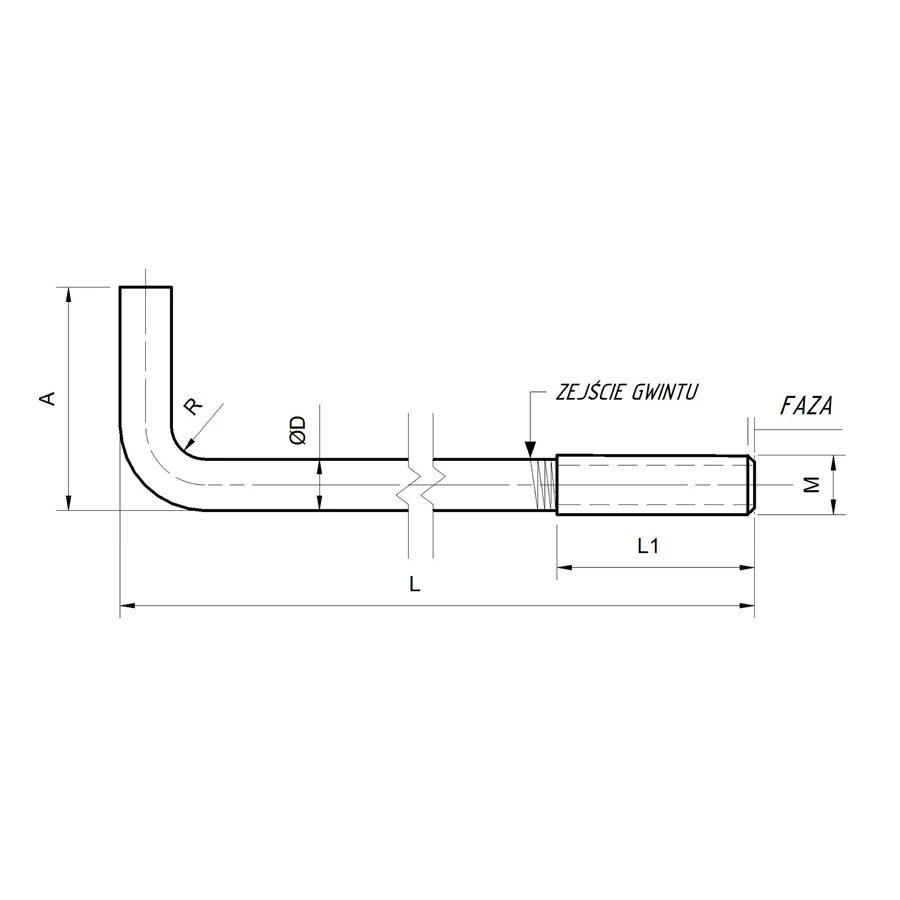

La tige se présente sous la forme d'une barre d'acier coudée à angle droit — le bras court (cote A) est noyé dans le béton, tandis que le bras long (cote L) traverse l'orifice de la sablière et se termine par un filetage métrique M12 de longueur L1. Le dessin technique indique également : le rayon de courbure R, le diamètre de la tige ØD et le chanfrein en bout de filetage qui facilite le vissage de l'écrou. La tige est positionnée dans le coffrage avant le coulage du béton — l'extrémité coudée doit être orientée vers le bas et noyée dans le béton à une profondeur appropriée, de sorte que la partie filetée dépasse du chaînage sur une hauteur suffisante pour serrer la sablière avec l'écrou et la rondelle.
