Tige d'ancrage coudée en L (boulon à crochet) M12×400 mm – galvanisée
Donnez votre avis sur le produit
Tige d'ancrage coudée en L (boulon à crochet) en acier, galvanisée électrolytiquement. Filetage M12, longueur totale 400 mm, poids 0,360 kg. Coude en forme de L. Pour l'ancrage de sablières en bois dans un chaînage en béton.
Les frais d’expédition ne sont pas inclus dans le prix.
Les frais d’expédition ne sont pas inclus dans le prix.
Code du produit: 002-379
Caractéristiques du produit
[PIM] Łączniki #79
- Type de connecteur Tige d'ancrage coudée en L (sablière)
- Matériau Acier
- Type de filetage M12
- Longueur [mm] 400
- Revêtement Zinguée
Description
Tige d'ancrage coudée en L (boulon à crochet) M12×400 mm – galvanisée

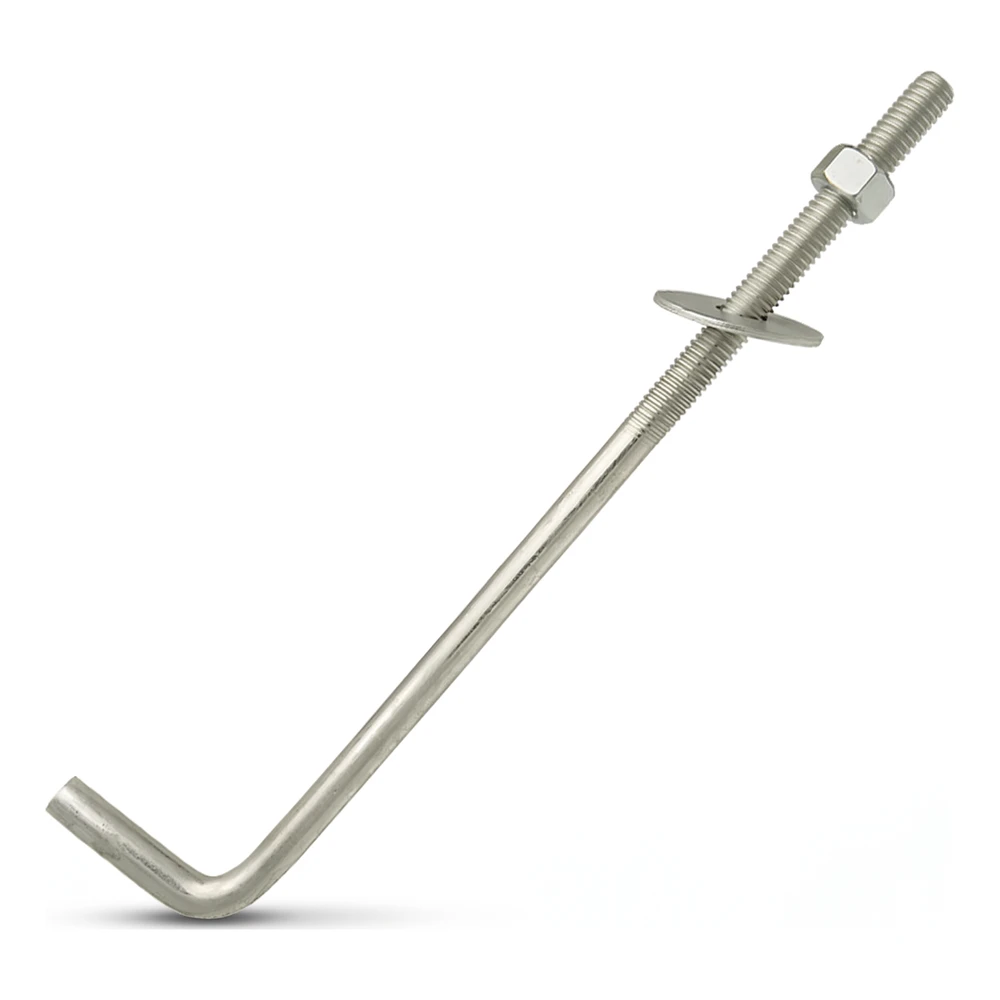

La tige d'ancrage coudée en L (boulon à crochet) est un connecteur à vis en acier présentant un coude en forme de L caractéristique, destiné à l'ancrage durable des sablières en bois dans un chaînage en béton. L'extrémité coudée de la tige est noyée dans le béton, tandis que la partie filetée qui dépasse du chaînage permet de serrer la sablière à l'aide d'un écrou avec rondelle.
Applications
- Ancrage des sablières dans un chaînage en béton armé sur toitures en pente
- Fixation des éléments de la charpente en bois
- Assemblages bois–béton dans la construction résidentielle et agricole
- Installations photovoltaïques en toiture — fixation de la sous-structure à la sablière

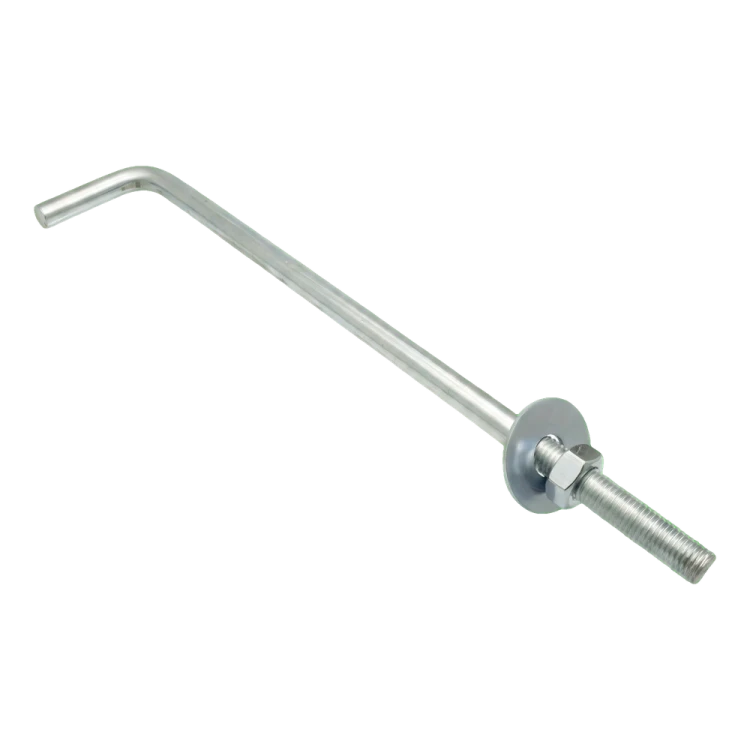

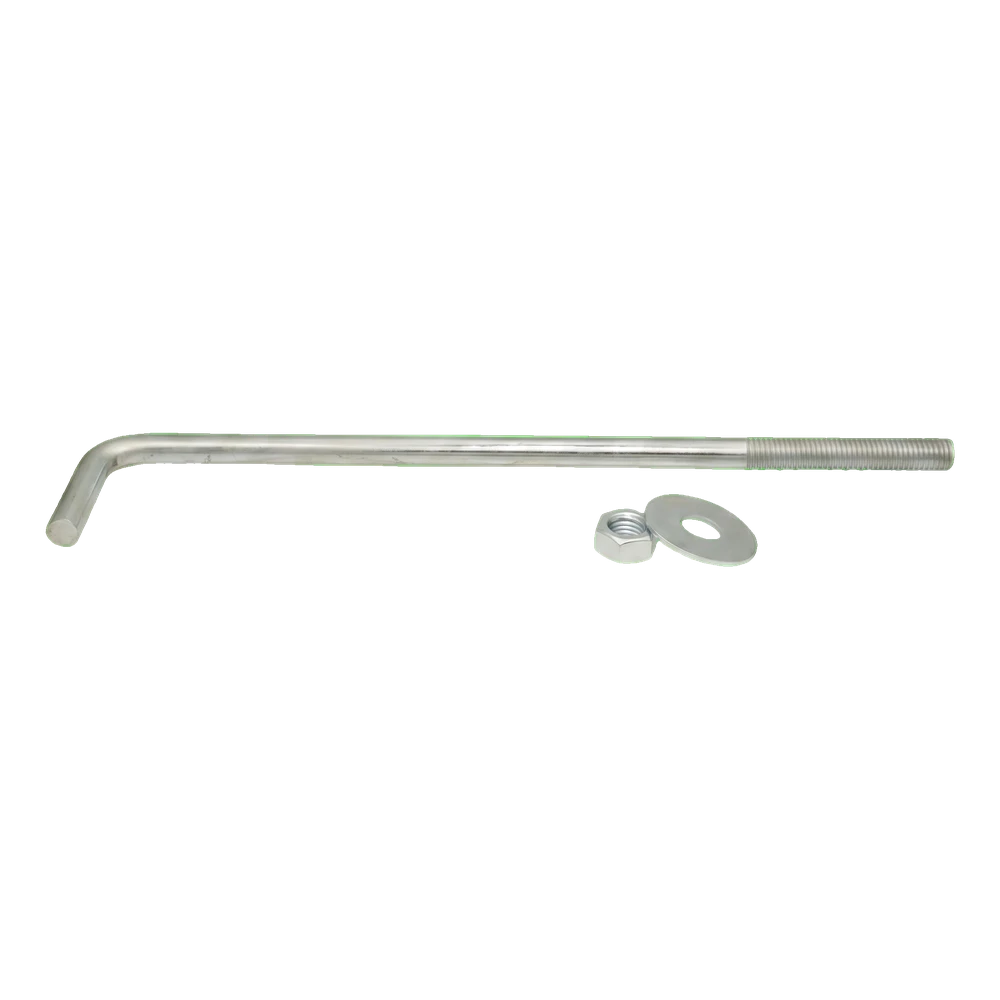

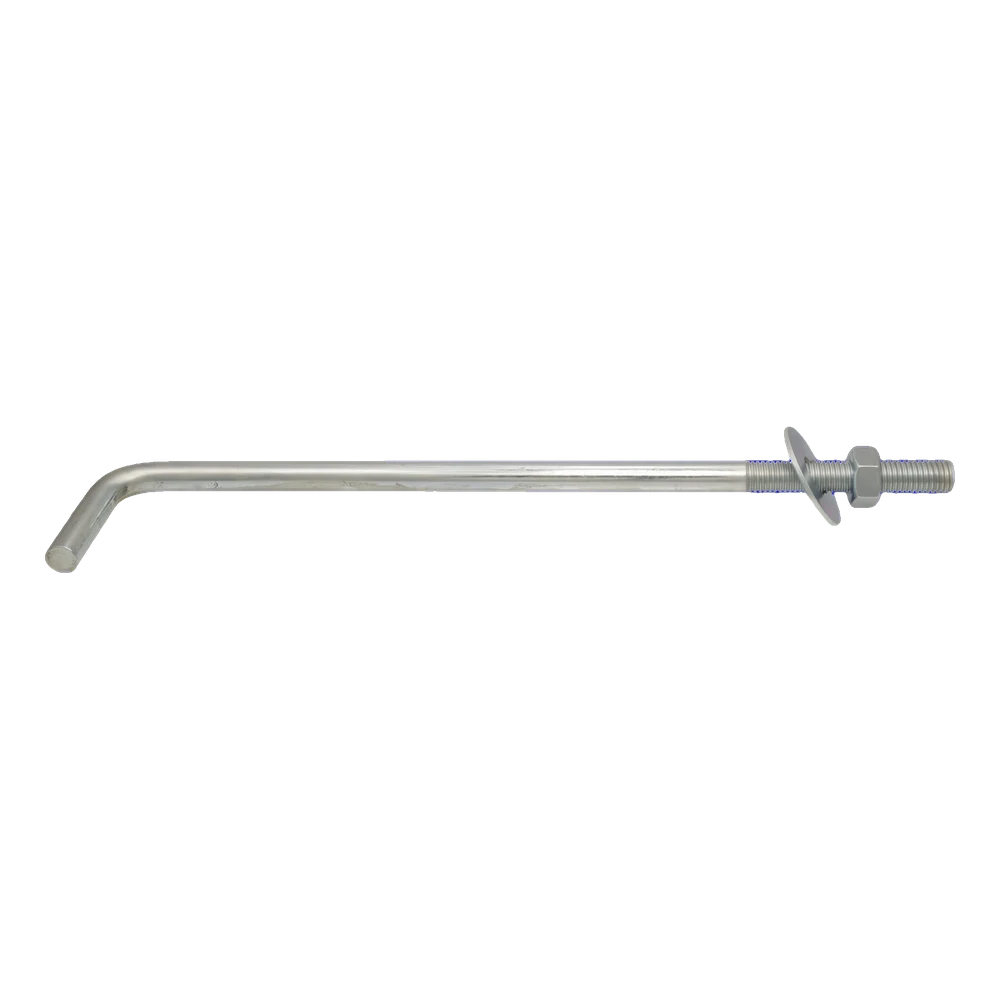

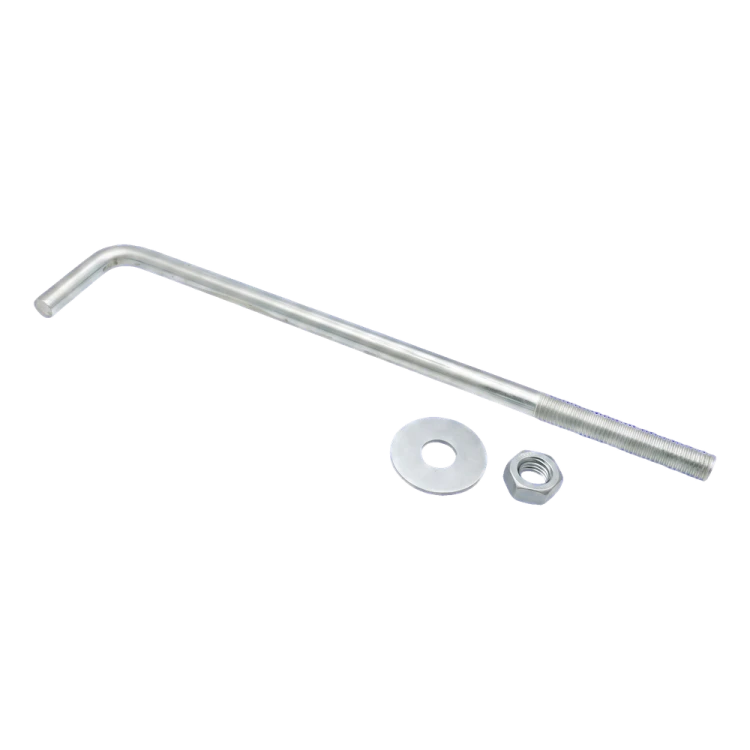

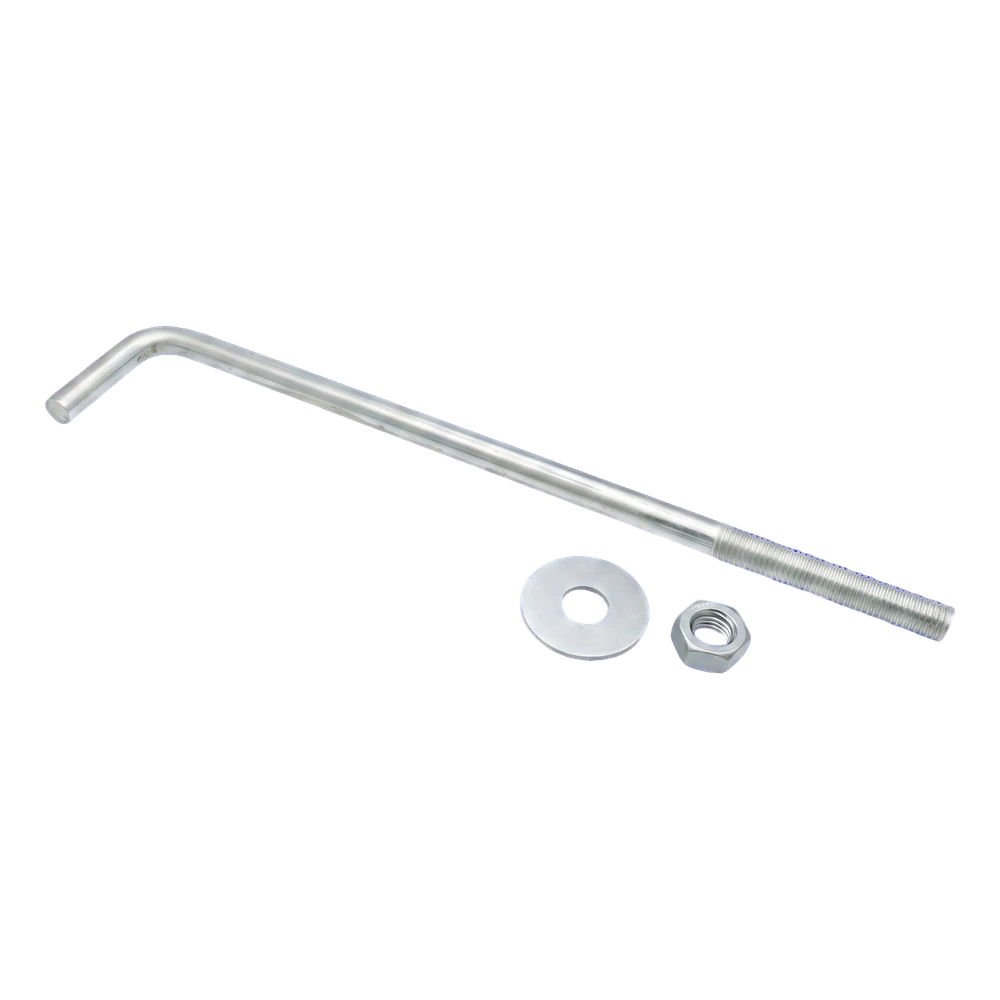

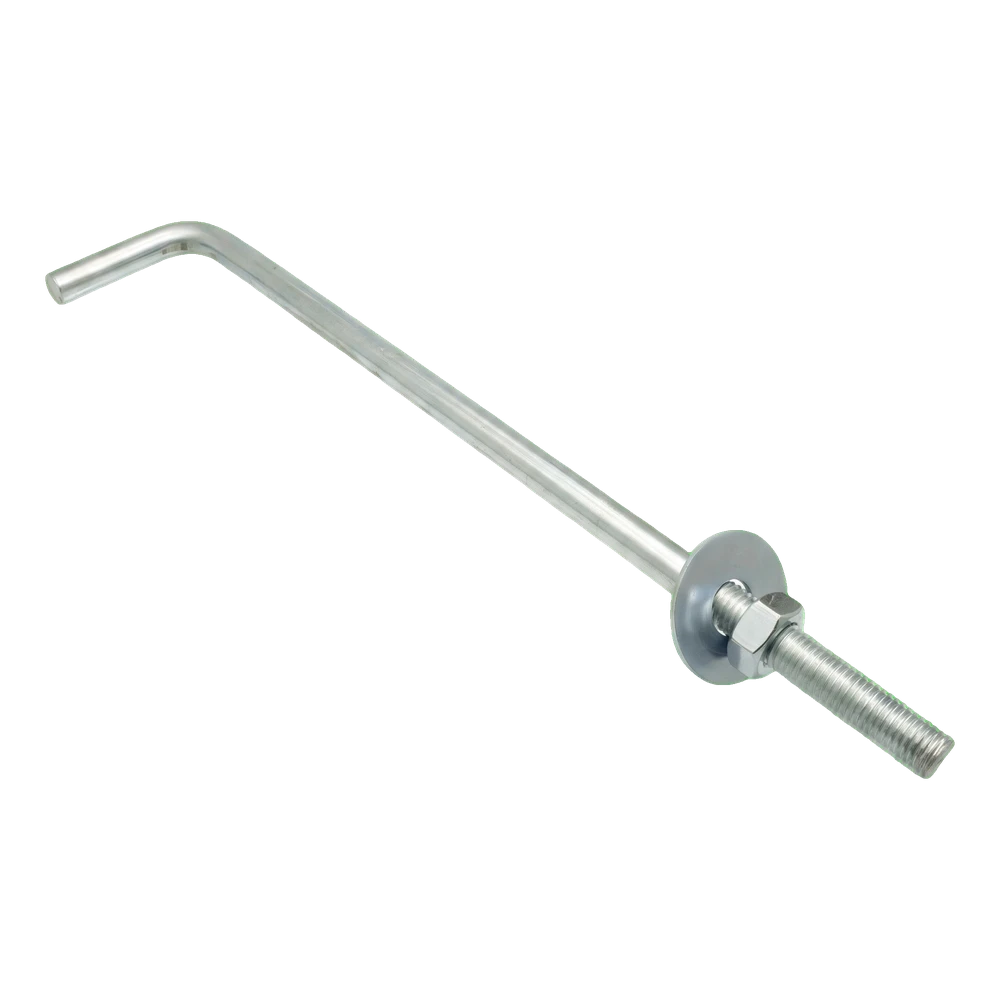

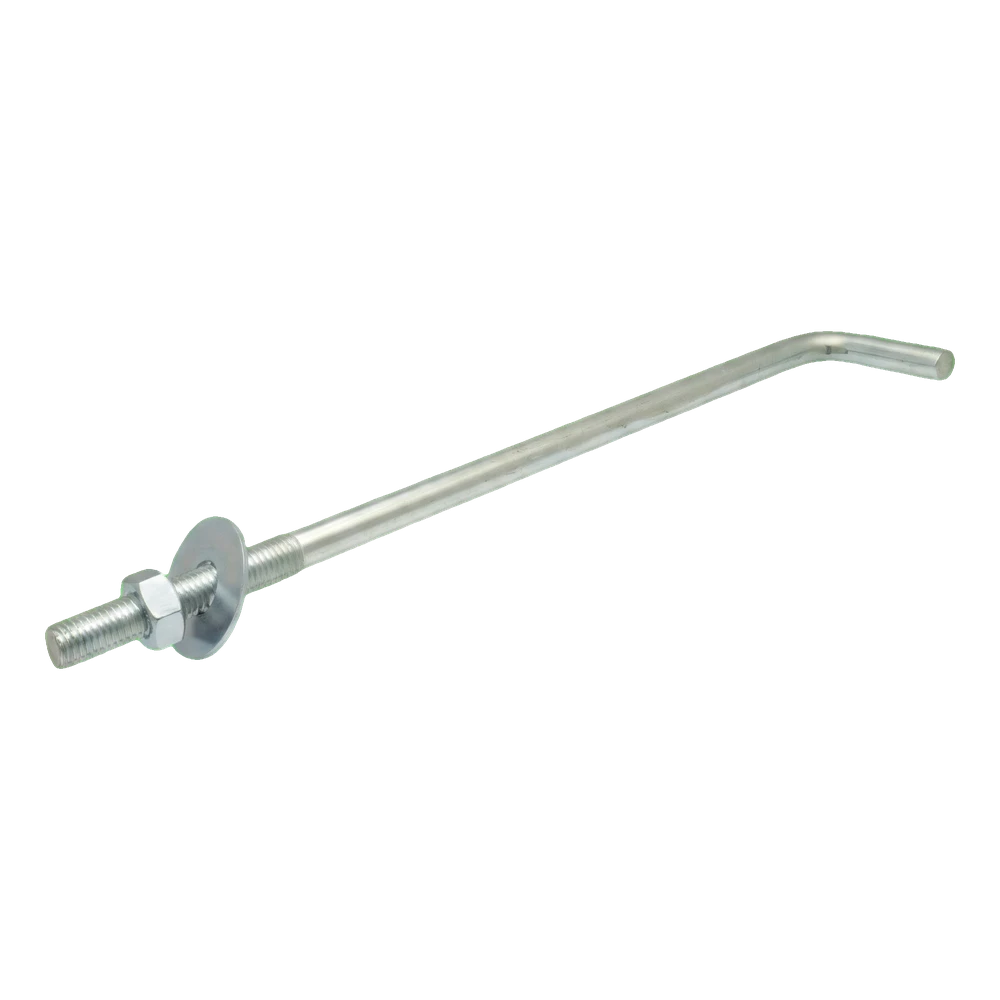

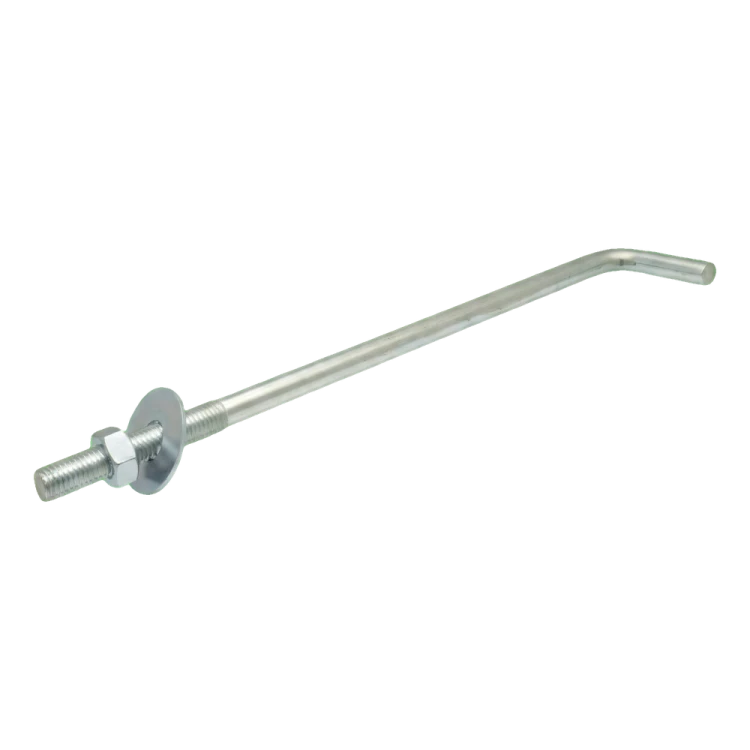

La tige d'ancrage est livrée avec un écrou hexagonal M12 et une rondelle ronde, ce qui permet de commencer immédiatement le montage sans avoir à rassembler séparément la visserie.
Conception de la tige d'ancrage

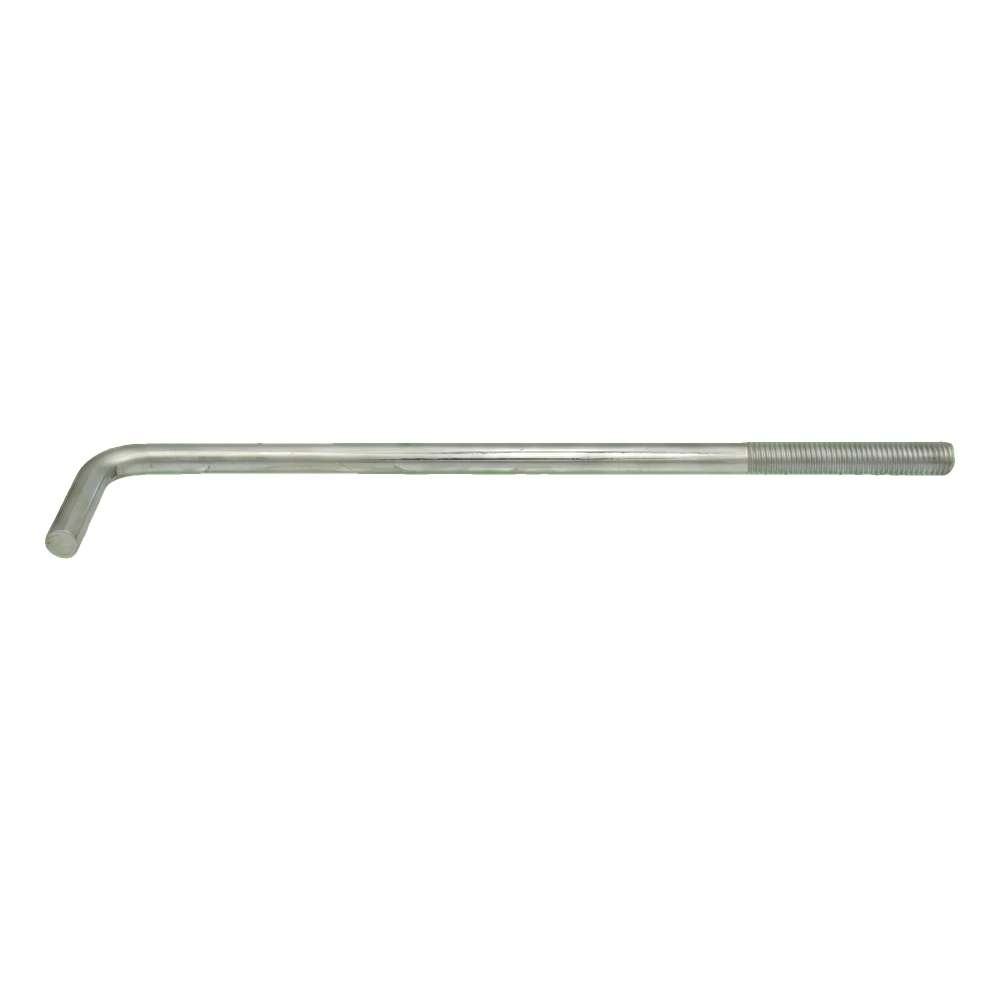

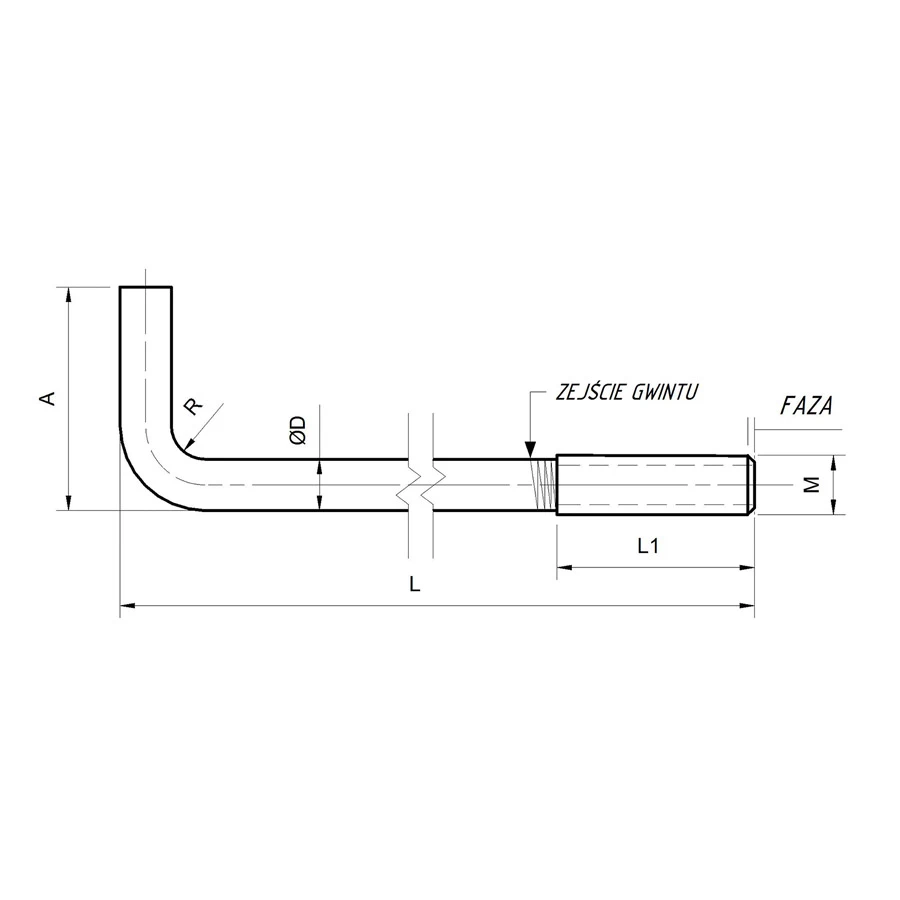

Le connecteur se compose d'une tige en acier lisse terminée par un coude à angle droit (bras d'ancrage) et d'une partie filetée à l'extrémité opposée. Le dessin technique indique les cotes principales : L — longueur totale, A — hauteur du bras, ØD — diamètre de la tige, L1 — longueur de la partie filetée, M — filetage, R — rayon de pliage. L'extrémité filetée est chanfreinée pour faciliter le vissage de l'écrou.
Le revêtement de zingage électrolytique protège le connecteur contre la corrosion dans les conditions courantes de chantier et garantit la durabilité de l'assemblage pendant des années. La tige d'ancrage est prête à être bétonnée — il suffit de la positionner dans le coffrage du chaînage avant de couler le béton.
