Système de verrières M12. 3 éléments, pour tirant fi 12mm, verre 8-17,52mm (aisi304, universel, satin)
Donnez votre avis sur le produit
Kit 3 éléments en acier AISI 304 finition satinée pour auvents en verre d'épaisseur 8–17,52 mm, filetage tirant M12, poids 1,6 kg.
Les frais d’expédition ne sont pas inclus dans le prix.
Les frais d’expédition ne sont pas inclus dans le prix.
Code du produit: 000-285
Caractéristiques du produit
[PIM] daszki-szklane #127
- Matériau AISI 304
- Finition Satiné
- Épaisseur du verre [mm] 8-17,52
Description
Système de verrières en verre 3 éléments M12 – acier AISI 304, satiné
Système de fixation de verrières en verre à 3 éléments conçu pour l'installation professionnelle d'auvents en verre d'une épaisseur de 8 à 17,52 mm. Le kit de connecteurs en acier inoxydable AISI 304 avec finition satinée assure une fixation durable, esthétique et sécurisée des auvents en verre dans les bâtiments résidentiels et les établissements recevant du public.

Le kit se compose de trois connecteurs fabriqués avec précision, formant un système complet de fixation d'auvent en verre avec tirant. Le verre n'est pas en contact direct avec les supports — les joints de serrage en caoutchouc fournis avec le kit protègent les panneaux et stabilisent simultanément le verre dans la bonne position. La conception universelle permet l'installation sur différents types de bâtiments, et en cas d'isolation plus épaisse sur la façade, il est possible d'utiliser une platine de montage supplémentaire, ce qui rend le système particulièrement flexible.

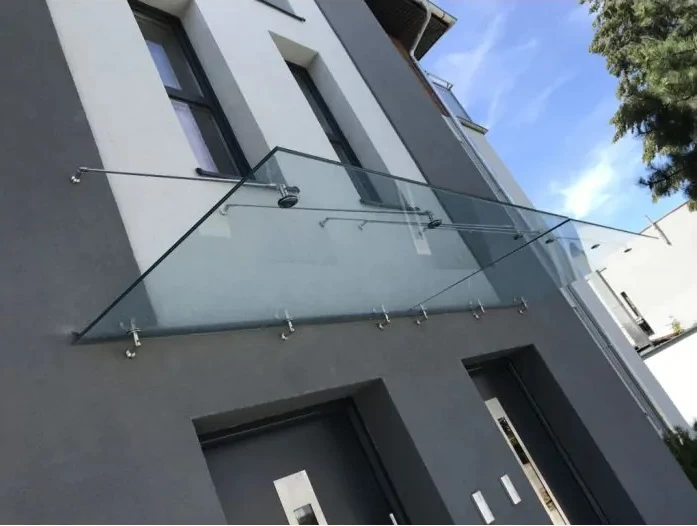

Les verrières en verre remplissent une double fonction — elles protègent contre les intempéries et confèrent une légèreté architecturale à la façade. Le système avec tirants assure la rigidité de la structure tout en conservant un aspect minimaliste, idéal pour les bâtiments modernes.

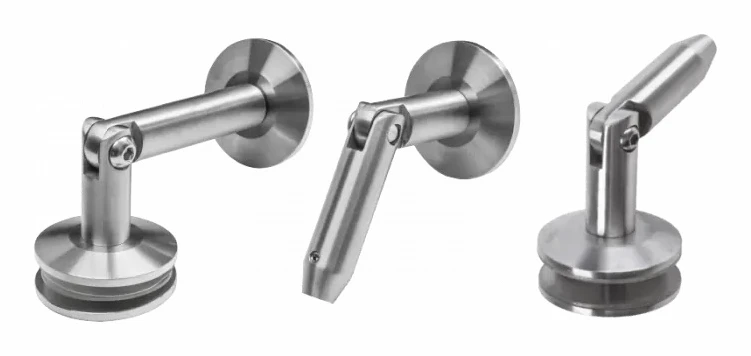

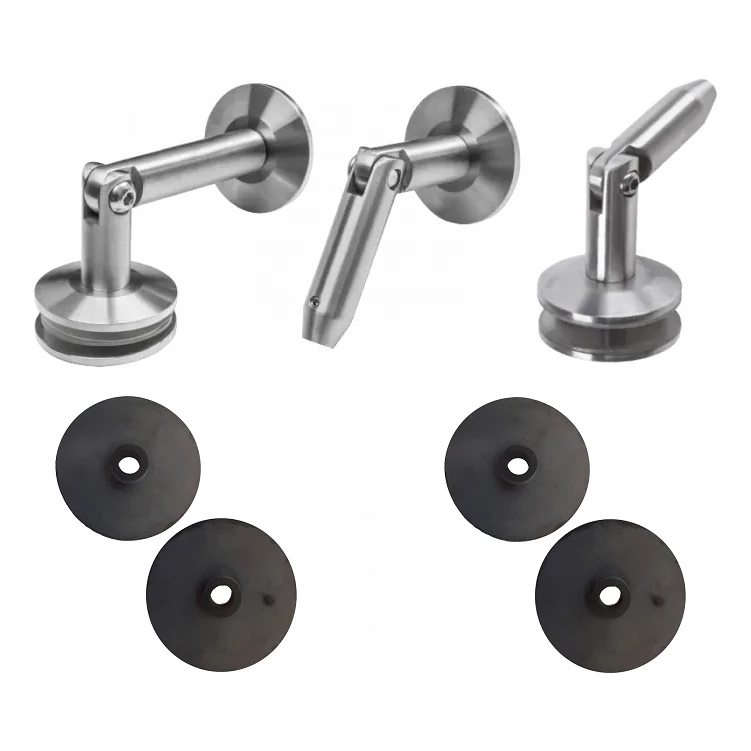

Contenu du kit

- Connecteur mur–verre avec kit de joints de serrage
- Connecteur verre–tirant M12 avec kit de joints de serrage
- Connecteur tirant M12–mur
Le kit ne comprend pas : les panneaux de verre, les tirants ni les autres éléments non mentionnés ci-dessus. Le tirant fileté M12 (tige en acier inoxydable) doit être sélectionné séparément — les longueurs disponibles sont 1 m, 1,2 m et 1,5 m. Le tirant est fixé dans la façade, puis tendu jusqu'à obtenir la position optimale de l'auvent en verre, assurant ainsi sa stabilité.
Spécifications techniques

- Matériau : acier inoxydable AISI 304
- Finition de surface : satiné
- Filetage du tirant : M12
- Filetage des vis de fixation au mur et au verre : M10
- Épaisseur du verre : 8–17,52 mm
- Longueur (L) : 130 mm
- Poids du kit : 1,6 kg
- Diamètre des perçages dans le verre : Ø18 mm
- Angle de montage du tirant : 95°
- EAN : 5901289674263
Dimensionnement et schéma de montage

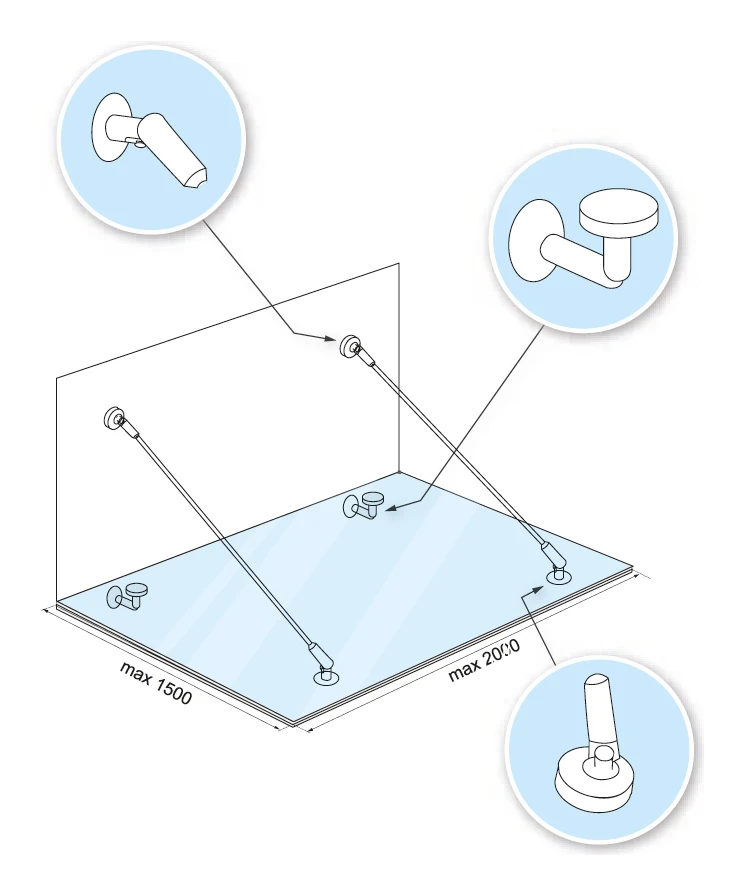

Le positionnement correct des perçages dans le panneau de verre est essentiel pour la stabilité et la sécurité de la structure. Les schémas ci-dessous présentent la disposition recommandée des points de fixation ainsi que les dimensions maximales admissibles du verre.

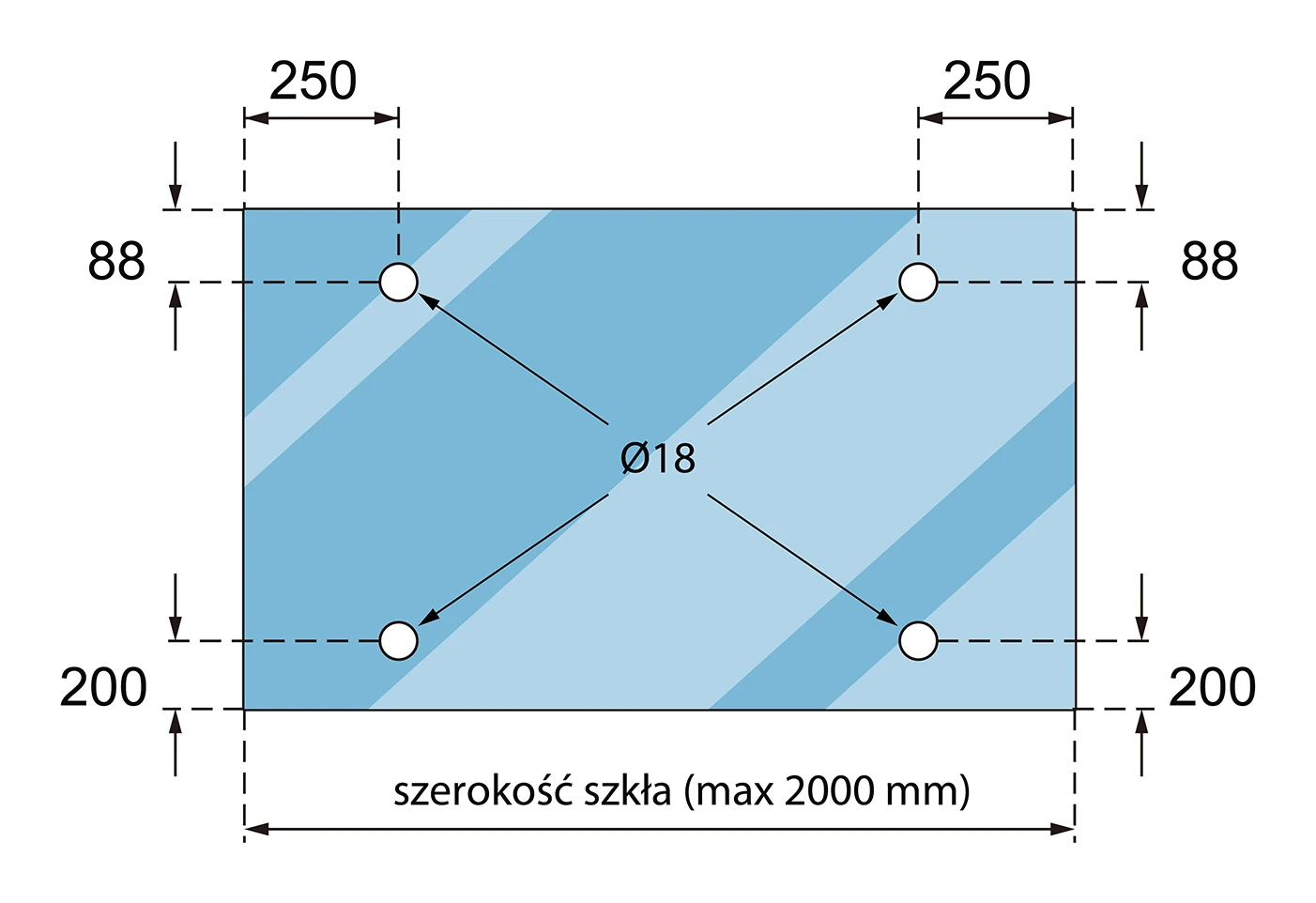

Dimensions recommandées pour le positionnement des perçages dans le verre :
- Largeur maximale du verre : 2000 mm
- Profondeur maximale (débord) du verre : 1500 mm
- Distance des perçages par rapport aux bords latéraux : 250 mm
- Distance des perçages supérieurs par rapport au bord supérieur : 88 mm
- Distance des perçages inférieurs par rapport au bord inférieur : 200 mm
- Diamètre des perçages : Ø18 mm

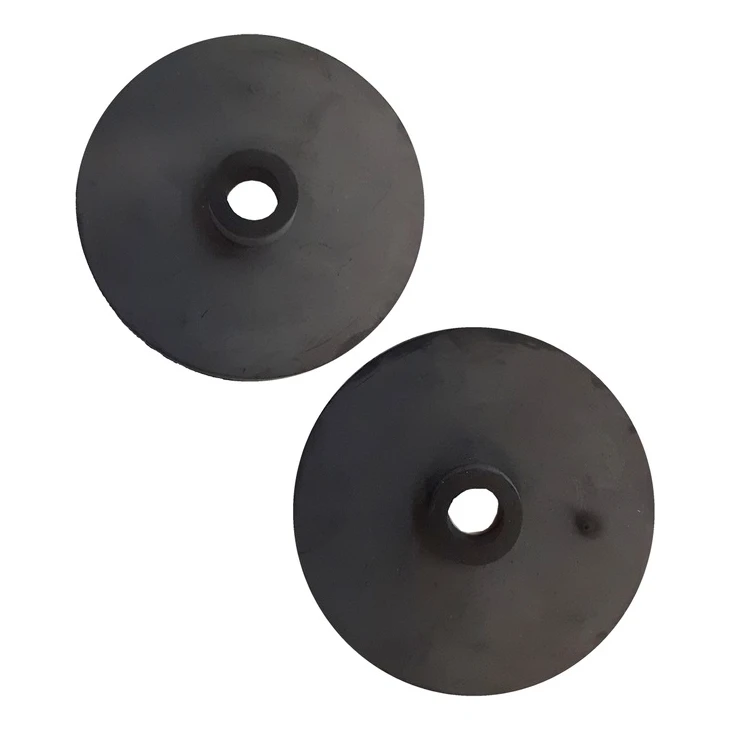

Les joints de serrage en caoutchouc protègent les panneaux de verre contre tout contact direct avec les éléments métalliques des connecteurs, éliminant ainsi le risque de fissures et assurant un maintien stable du verre. Un kit de joints est fourni avec chaque connecteur en contact avec le verre.
En raison du niveau élevé de difficulté de l'installation des verrières en verre, il est recommandé de confier les travaux de pose à une équipe de montage qualifiée, disposant d'une expérience dans le travail avec le verre trempé et les systèmes à tirants.
