Système de verrières M10 tirant 3 éléments fi 10 mm verre 8-17,52 mm AISI 304 satiné

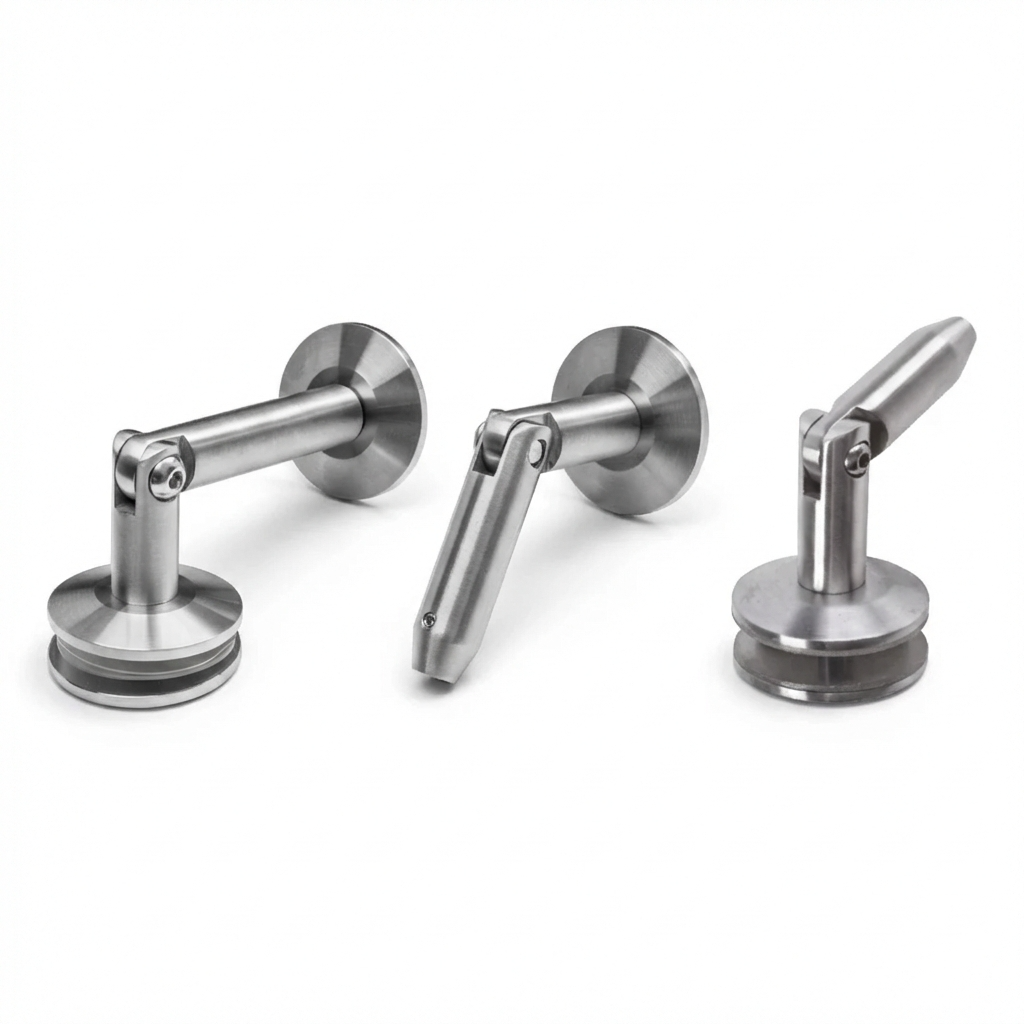

Le système se compose de trois connecteurs de précision en acier inoxydable AISI 304 avec finition satinée, garantissant durabilité et esthétique sur le long terme. Chaque élément dispose d'un orifice de fixation dissimulé, conférant à l'ensemble un caractère élégant et minimaliste. Le verre n'est pas en contact direct avec le métal — le kit comprend des joints en caoutchouc qui protègent le panneau tout en le maintenant en position.

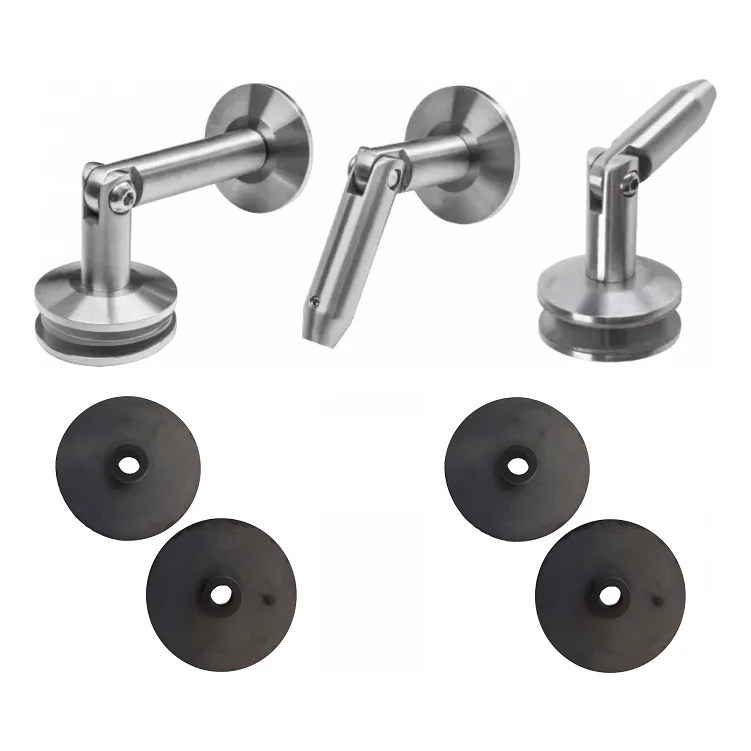

Contenu du kit

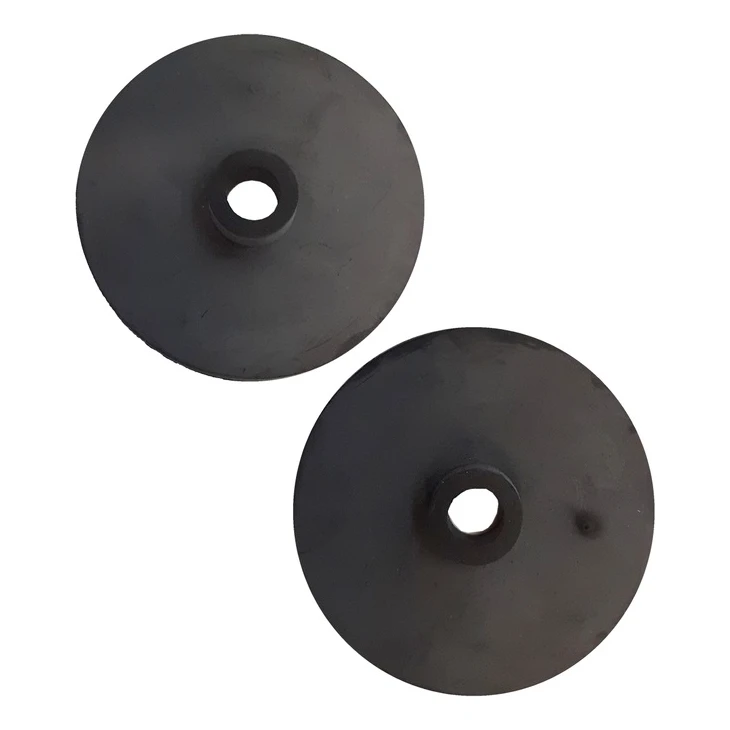

• Connecteur mur–verre avec jeu de joints en caoutchouc
• Connecteur verre–tirant avec jeu de joints en caoutchouc
• Connecteur tirant–mur

Le kit ne comprend ni panneau de verre ni tirants — ceux-ci doivent être sélectionnés séparément. Les tirants filetés M10 sont disponibles en trois longueurs : 1 m, 1,2 m et 1,5 m, et sont fabriqués en acier inoxydable.

Principe de montage

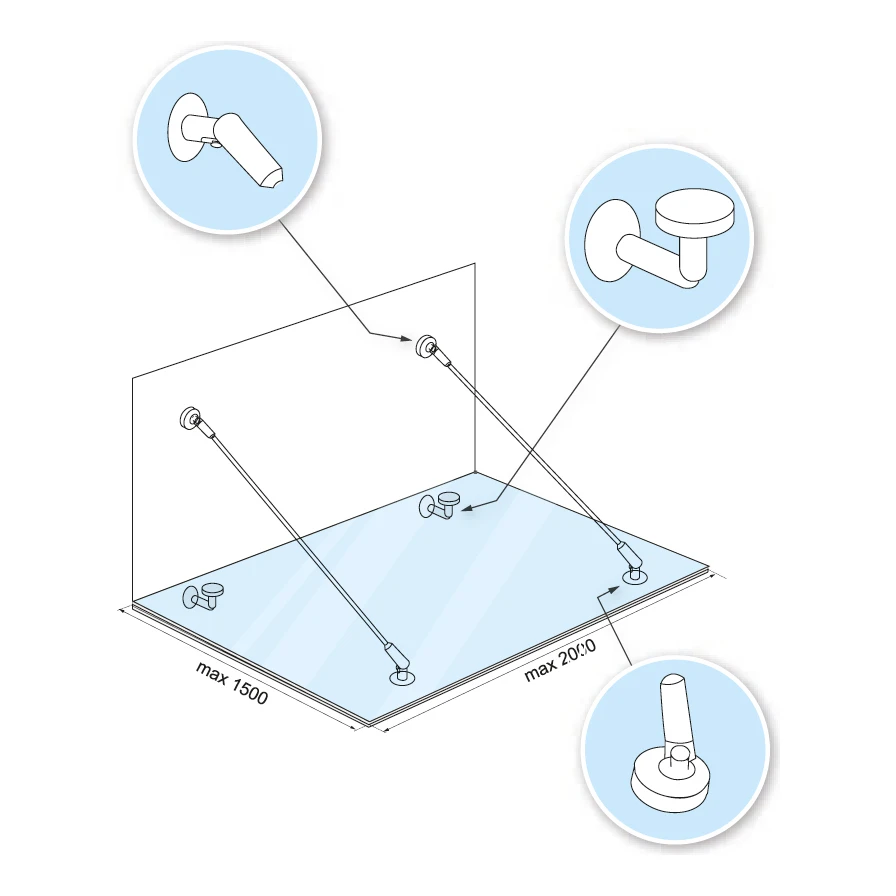

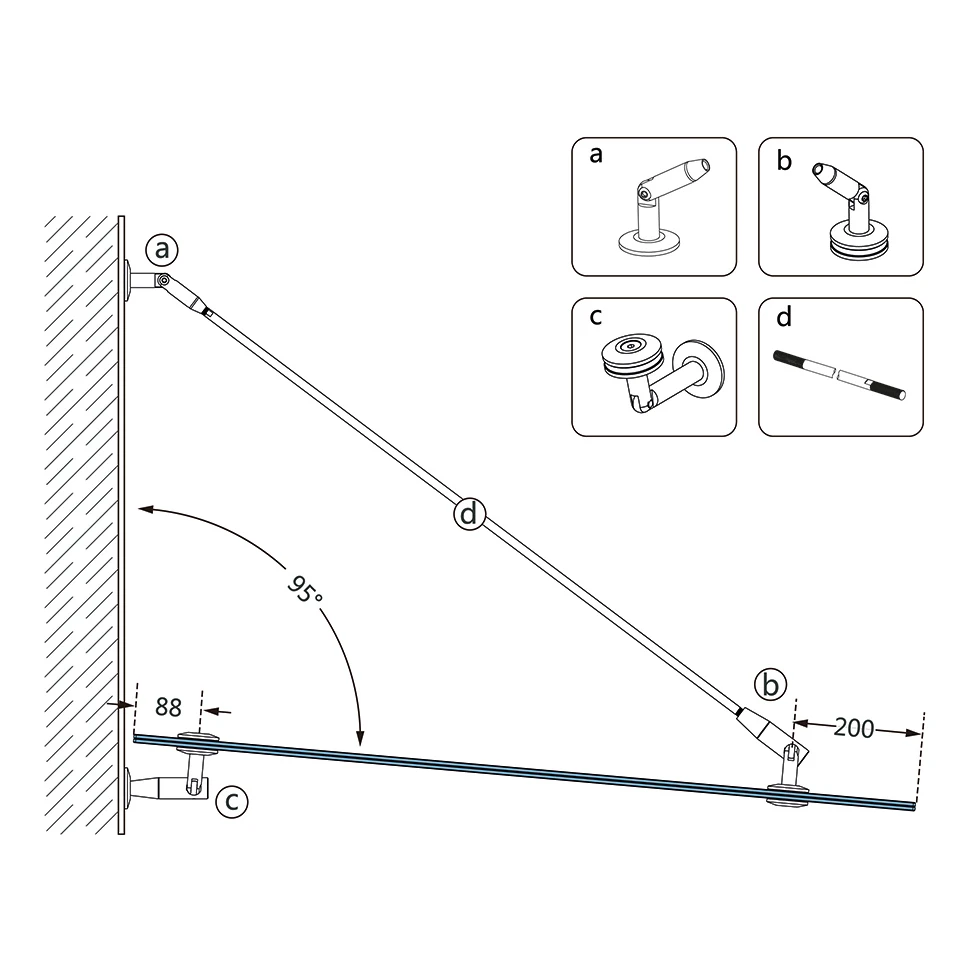

Le tirant est fixé à la façade du bâtiment via le connecteur tirant–mur (élément a), puis tendu jusqu'à obtenir la position optimale de l'auvent. Le connecteur mur–verre (élément c) maintient le bord inférieur du panneau à 88 mm de la façade, tandis que le connecteur verre–tirant (élément b) transfère les charges sur la tige de tirant. La plage de réglage de l'angle du tirant est de 95° maximum, permettant d'adapter le système à différentes configurations de montage.

Disposition des points de fixation dans le verre

• Largeur maximale du verre : 2000 mm
• Profondeur maximale de l'auvent : 1500 mm

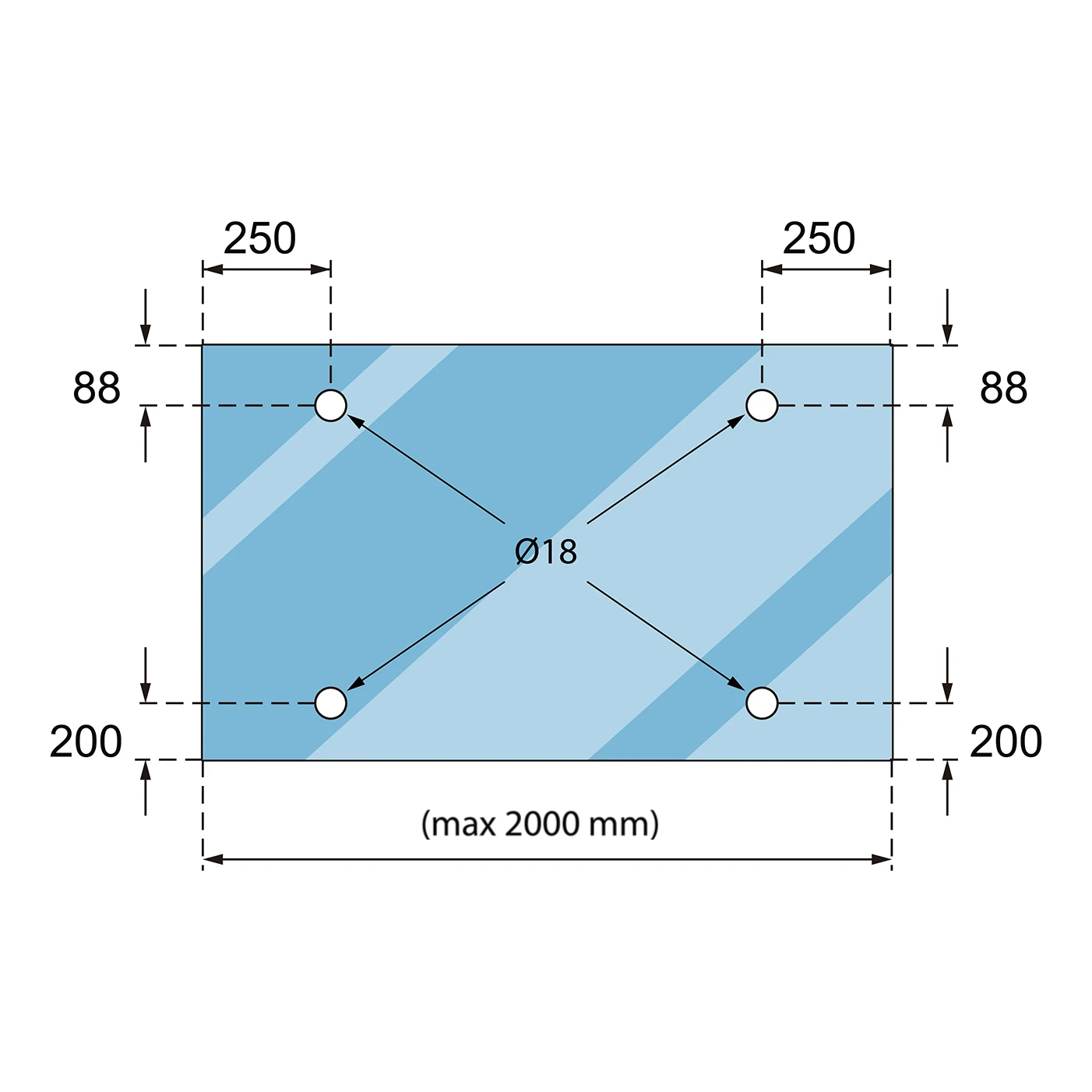

• Perçages supérieurs (connecteurs mur–verre) : 88 mm depuis le bord supérieur, 250 mm depuis les bords latéraux
• Perçages inférieurs (connecteurs verre–tirant) : 200 mm depuis le bord inférieur, 250 mm depuis les bords latéraux
• Diamètre des perçages dans le verre : Ø18 mm

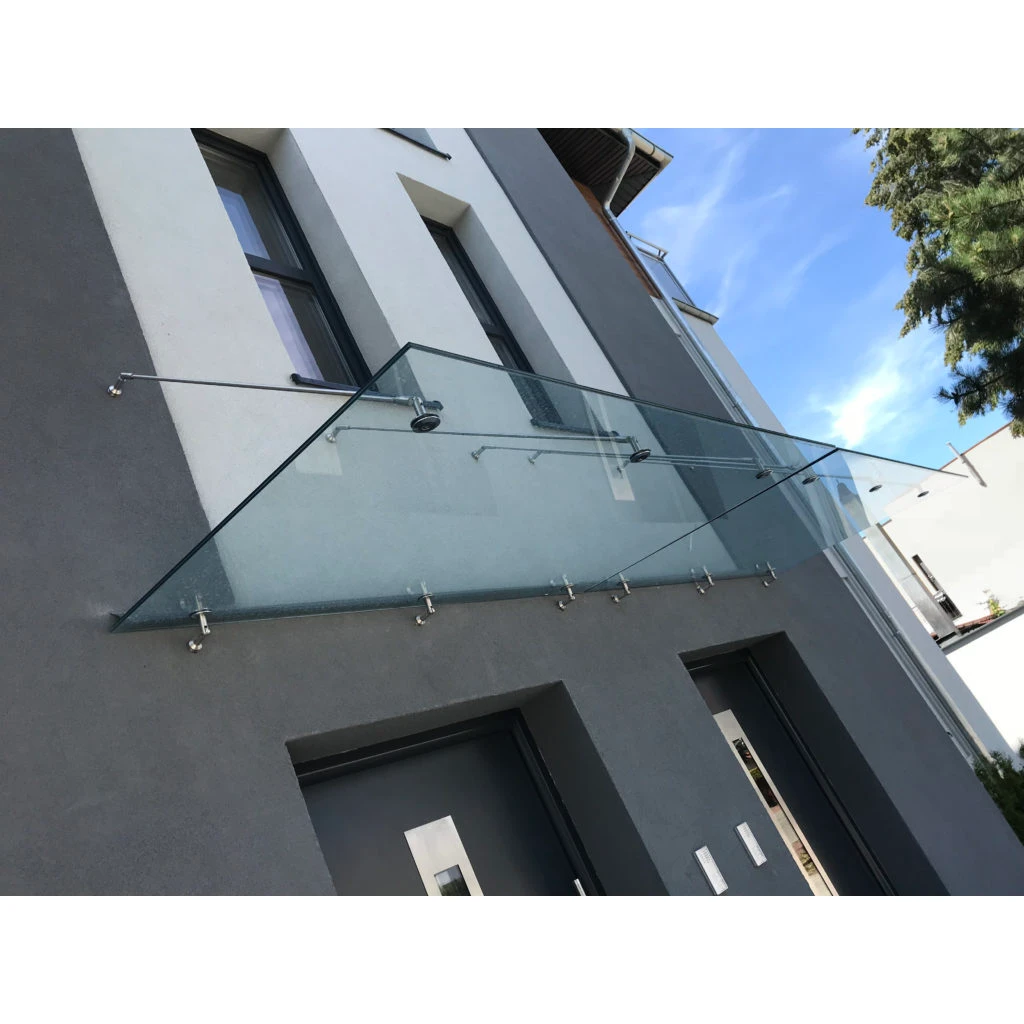

La polyvalence d'utilisation est la caractéristique clé de ce système. Pour les bâtiments dotés d'une épaisse couche d'isolation thermique, il est possible d'utiliser une platine de montage supplémentaire, permettant un ancrage sûr des connecteurs dans la maçonnerie porteuse. Le kit convient ainsi aussi bien aux constructions neuves qu'aux rénovations de façades existantes. Les verrières en verre protègent la zone d'entrée des intempéries tout en conférant au bâtiment un aspect moderne et aérien.

Spécifications techniques

• Filetage du tirant : M10
• Épaisseur du verre : 8–17,52 mm
• Vis de fixation mur et verre : M9
• Matériau : acier inoxydable AISI 304
• Finition : satinée
• Longueur du connecteur : 130 mm
• Poids du kit : 1,64 kg
