Synerga Balus 1 – kit de montage PV pour garde-corps de balcon
Donnez votre avis sur le produit
Kit de montage Synerga Balus 1 pour l'installation de panneaux PV sur garde-corps de balcon. Acier inoxydable H17 et aluminium 6060. Hauteur max. du panneau 1052 mm, angle d'inclinaison 10°. Profilés de montage 40×40×1040 mm, joint EPDM 80 cm. Poids de l'emballage 6,75 kg, dimensions 114×36×7 cm.
Les frais d’expédition ne sont pas inclus dans le prix.
Les frais d’expédition ne sont pas inclus dans le prix.
Choisissez la variante :
Le prix des différentes variantes peut varier
Quantité
Code du produit:
Description
Synerga Balus 1 – kit de montage PV pour garde-corps de balcon
Synerga Balus 1 est un kit de montage complet permettant de fixer des panneaux photovoltaïques sur un garde-corps de balcon, de terrasse ou toute autre balustrade. Grâce à l'utilisation d'acier inoxydable H17 et d'aluminium 6060, la construction est légère, durable et résistante aux intempéries. Le kit est conçu pour des modules PV d'une hauteur maximale de 1052 mm et assure un angle d'inclinaison du panneau de 10°.
L'aspect moderne et minimaliste du support permet au panneau installé de s'intégrer harmonieusement à la façade du bâtiment. Solution idéale pour les immeubles collectifs et partout où l'installation d'un système PV sur le toit ou au sol n'est pas possible.
Caractéristiques techniques
- Taille maximale des panneaux PV : 1052 mm
- Angle d'inclinaison du panneau : 10°
- Matériau des supports : acier inoxydable 1.4016/H17, épaisseur 5 mm
- Matériau des équerres 65×65 : acier inoxydable 1.4016/H17
- Matériau des connecteurs et profilés : aluminium 6060
- Profilés de montage : 40×40×1040 mm
- Joint : EPDM 80 cm

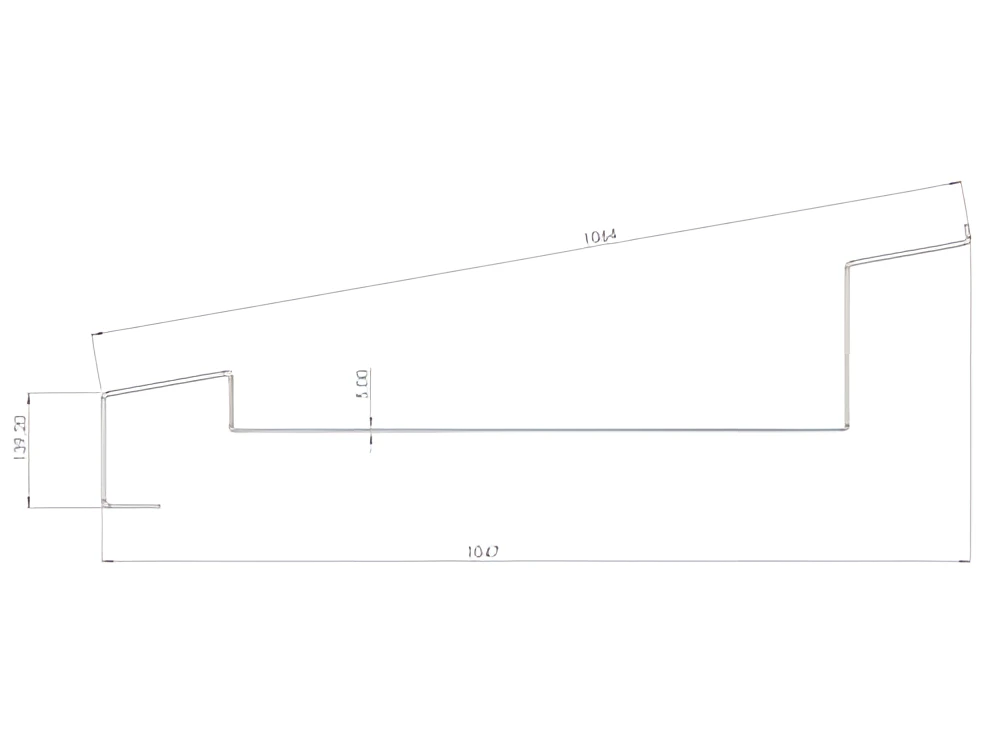

- Dimensions du support porteur : longueur 1000 mm, biseau 1014 mm, profondeur 139,20 mm, épaisseur 3 mm
- Poids de l'emballage : 6,75 kg
- Dimensions de l'emballage : 114 × 36 × 7 cm

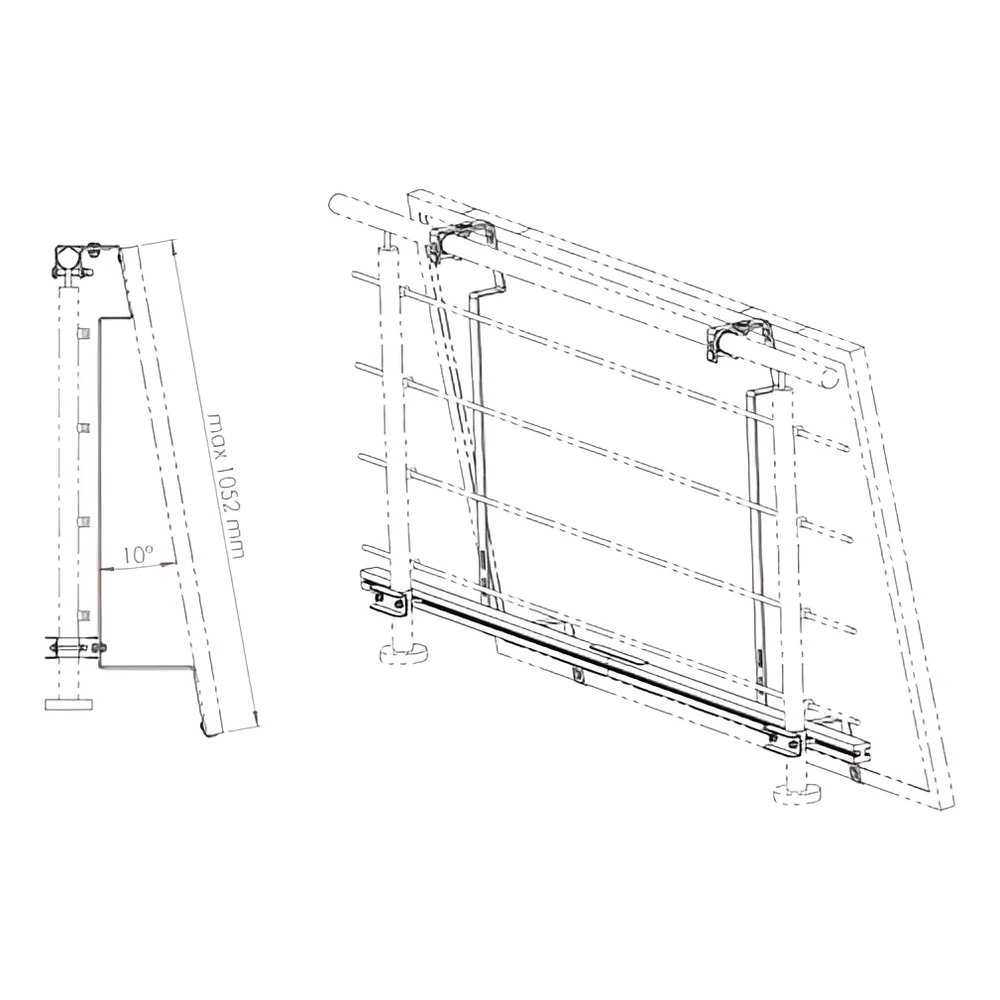

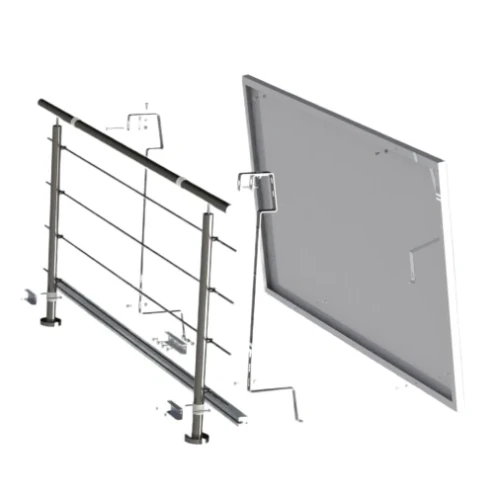

Schéma de montage et vue de la structure

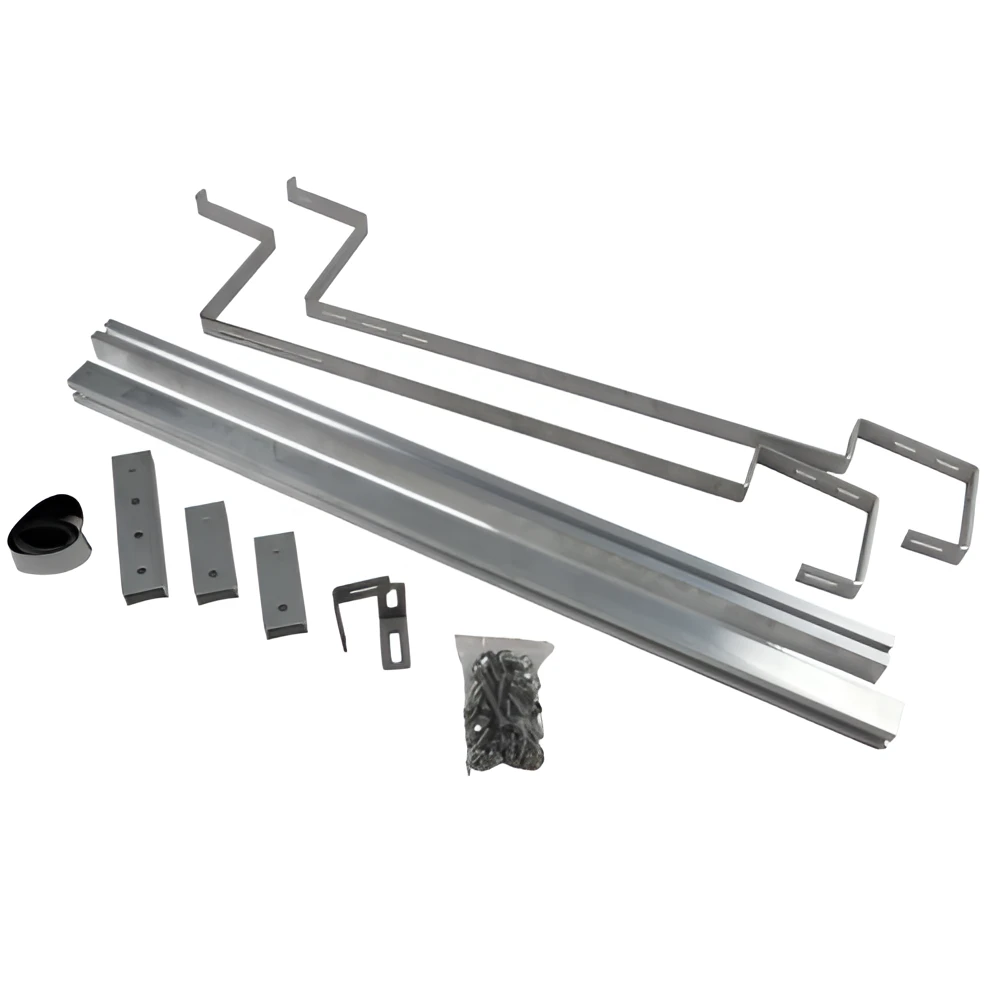

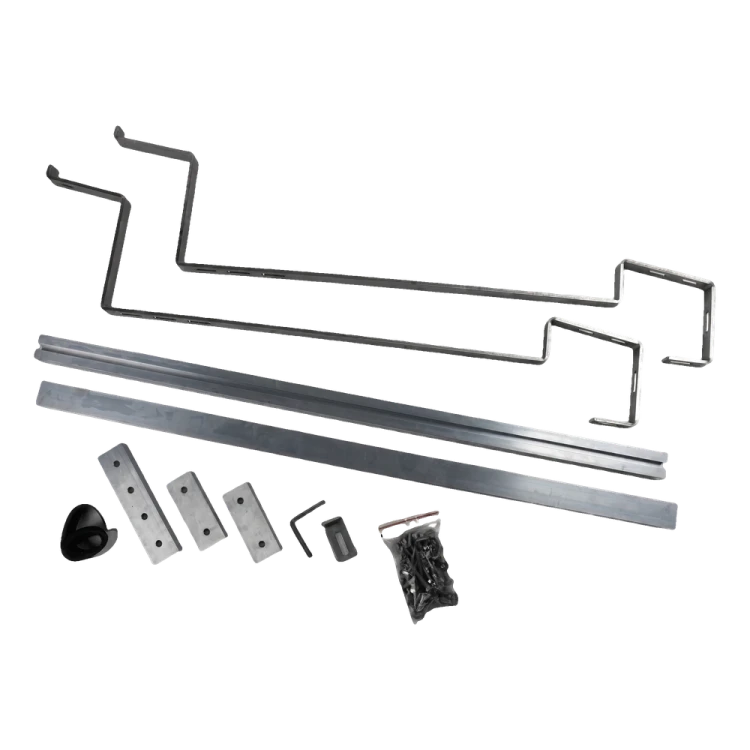

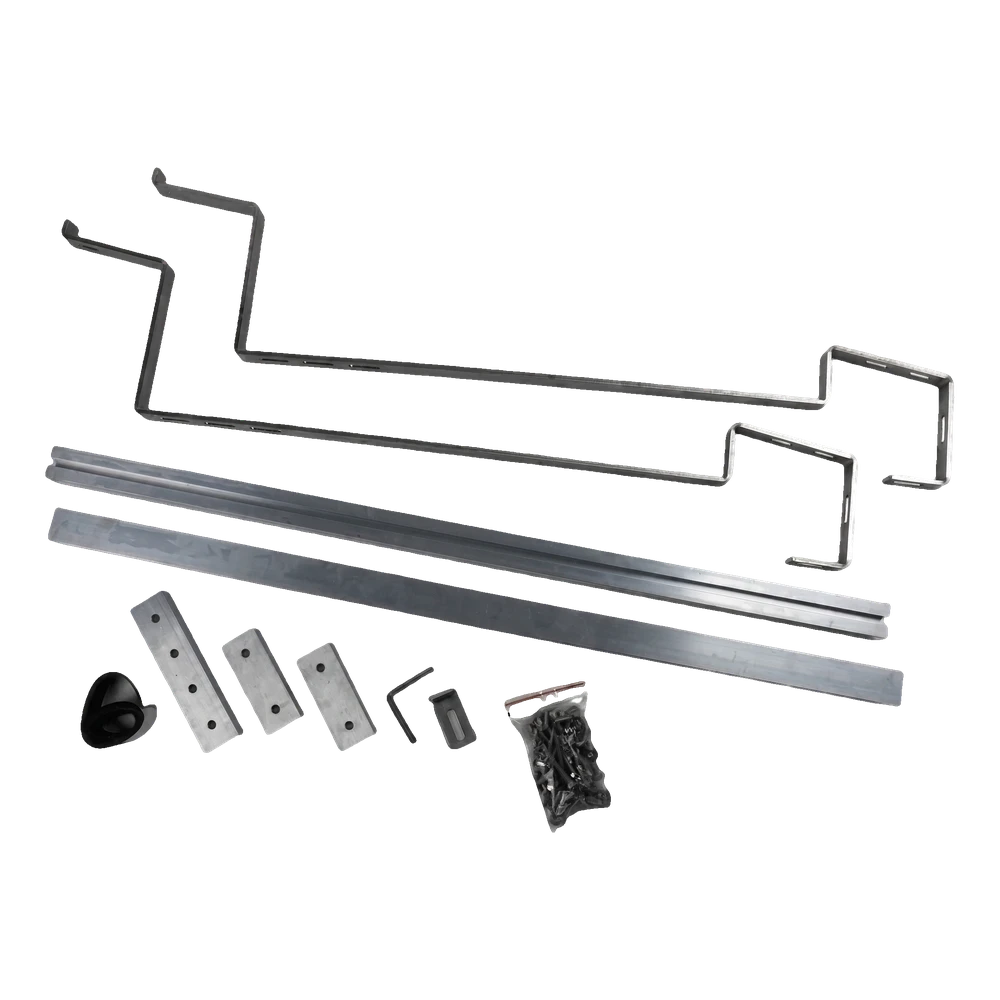

Contenu du kit
Le kit comprend deux supports pour panneaux photovoltaïques, des profilés de montage 40×40×1040 mm, un joint EPDM 0,8 m ainsi qu'un jeu complet de vis, d'écrous et de connecteurs nécessaires pour installer le panneau sur la balustrade.

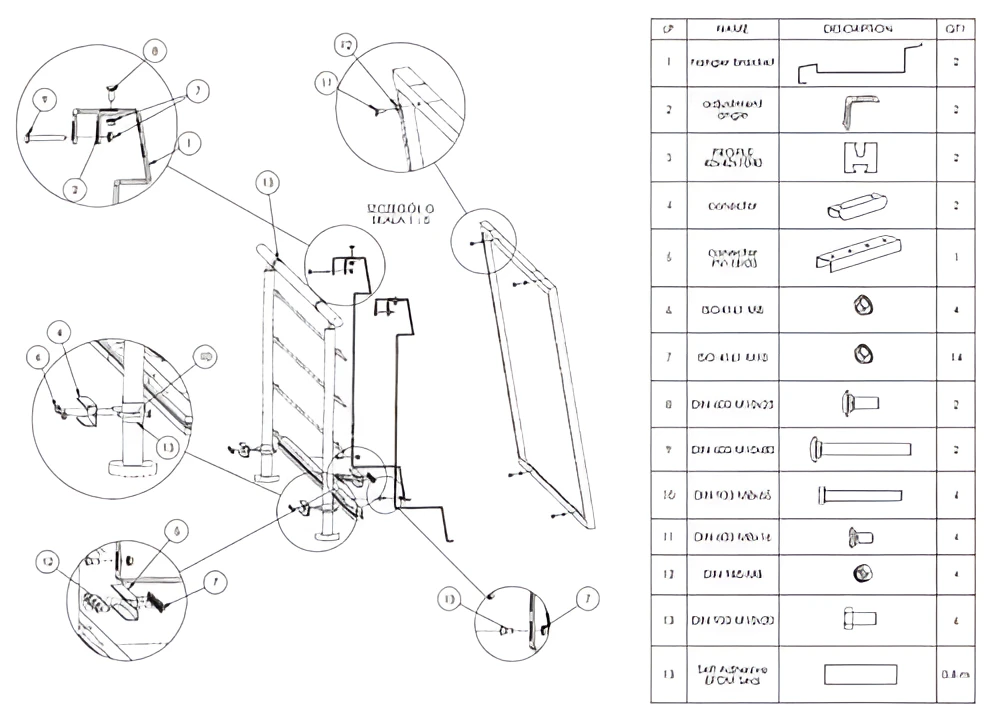

Liste des pièces du kit Balus 1
| N° | Nom | Quantité |
|---|---|---|
| 1 | Support de cadre | 2 |
| 2 | Raccord d'angle | 2 |
| 3 | Insert en plastique | 2 |
| 4 | Connecteur | 2 |
| 5 | Support de connecteur | 1 |
| 6 | Écrou M6 | 4 |
| 7 | Écrou M8 | 14 |
| 8 | Vis M6×20 | 2 |
| 9 | Vis M8×40 | 2 |
| 10 | Cheville 8×40 | 4 |
| 11 | Vis M4×10 | 4 |
| 12 | Écrou M4 | 4 |
| 13 | Vis M8×20 | 6 |
| 14 | Ruban adhésif EPDM | 0,4 m |
Spécification des matériaux
Spécification technique
| Paramètre | Valeur |
|---|---|
| Taille maximale des panneaux PV | 1052 mm |
| Angle d'inclinaison | 10° |
| Matériau des supports | Acier inoxydable 1.4016/H17 |
| Matériau des équerres 65×65 | Acier inoxydable 1.4016/H17 |
| Matériau des connecteurs et profilés | Aluminium 6060 |
| Profilés de montage | 40×40×1040 mm |
| Supports – longueur | 1047 mm |
| Supports – épaisseur | 5 mm |
| Joint EPDM | 80 cm |
| Poids de l'emballage | 6,75 kg |
| Dimensions de l'emballage | 114 × 36 × 7 cm |
Application
Le kit Balus 1 est conçu pour être installé sur des garde-corps de balcon. Il constitue une solution dédiée aux immeubles collectifs et aux bâtiments où l'installation d'un système photovoltaïque classique sur le toit ou au sol n'est pas possible. Tous les éléments sont fabriqués à partir de matériaux anticorrosion, ce qui garantit un maintien durable et sûr du panneau dans des conditions extérieures.

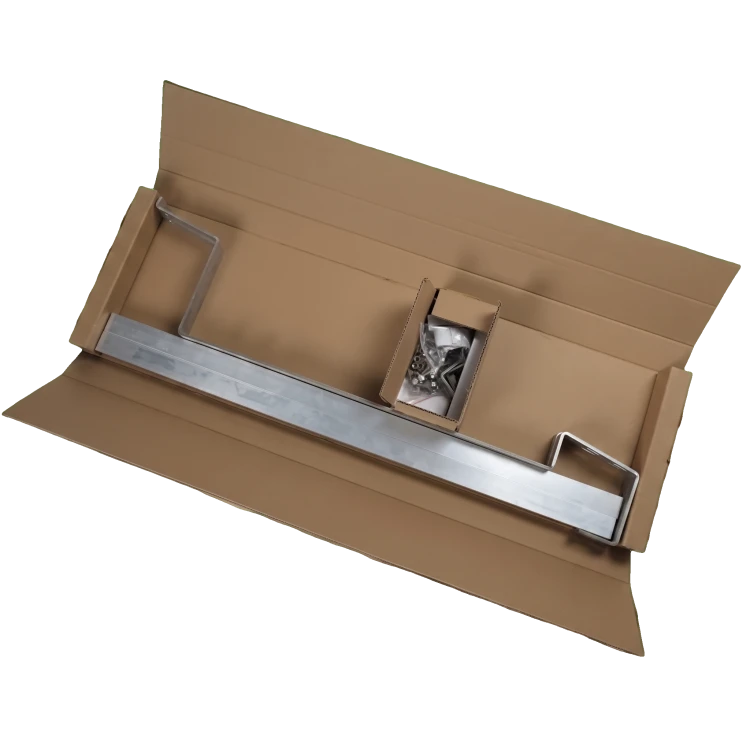

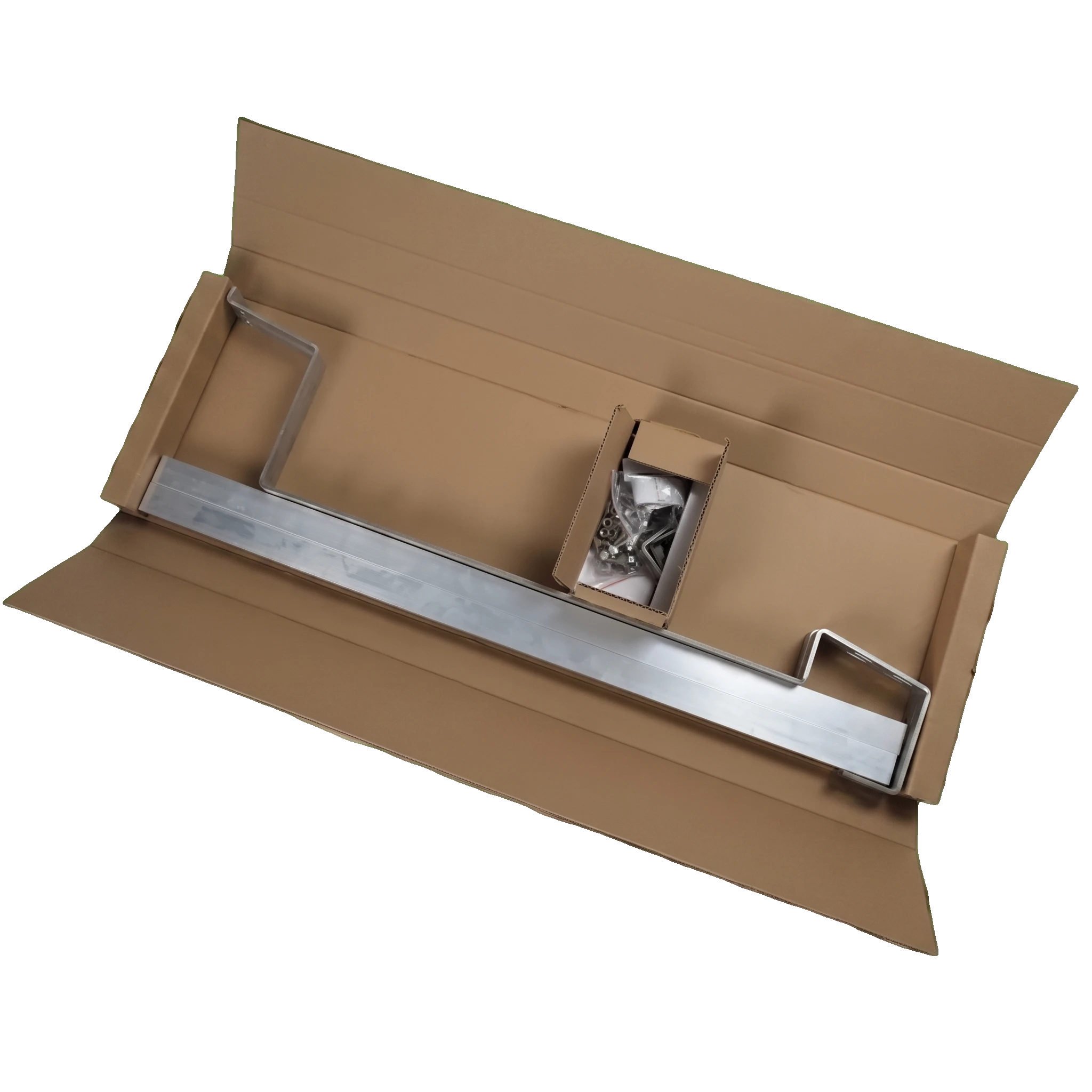

Emballage et logistique
Le kit est livré dans un emballage carton compact de dimensions 114 × 36 × 7 cm et d'un poids de 6,75 kg, ce qui facilite le stockage et le transport. Tous les éléments de montage — supports, profilés, connecteurs, vis et joint — sont soigneusement emballés dans un seul envoi.
