Support de réception PSG pour portail coulissant autoportant 70/80 acier galvanisé

Aller aux commentaires sur les produits

Support de réception PSG pour portail coulissant autoportant en acier galvanisé. Épaisseur de tôle 4 mm, dimensions 110,5 x 143 x 100 mm, poids 1,1 kg. Pour rails 70×70 mm et 80×80 mm. Trous de montage oblongs 24×10,5 mm, trou rond ø12,1 mm.

Voir la description complète
avec TVA sans TVA
Prix 6,51 €
TVA 20% incluse

Les frais d’expédition ne sont pas inclus dans le prix.

pcs.
Disponibilité:
En stock
Délai d’expédition: 24 heures

Description

Support de réception PSG pour portail coulissant autoportant 70/80 acier galvanisé

Support de réception en acier PSG destiné aux portails coulissants autoportants guidés sur rail 70×70 mm et 80×80 mm. Stabilise le vantail du portail après fermeture et répartit uniformément son poids sur un plus grand nombre d'éléments de construction, ce qui prolonge considérablement la durée de vie des chariots roulants et limite leur usure d'exploitation.

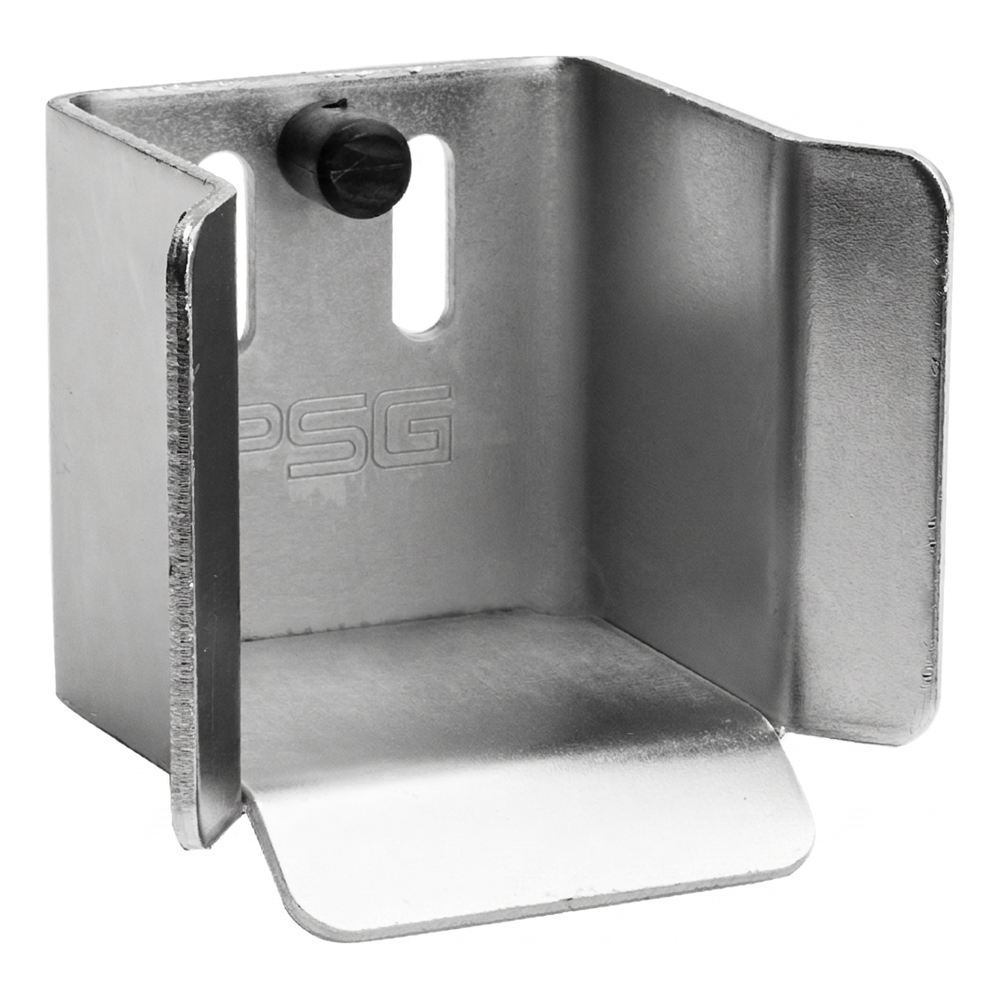

Support de réception PSG 70/80 pour portail coulissant autoportant – vue perspective
Support de réception PSG 70/80 pour portail coulissant autoportant – vue perspective

Le support fonctionne avec le galet de réception et remplit une fonction de guidage — après passage du galet dans le support, le portail est stabilisé en position fermée, éliminant les déviations latérales du vantail. Sur la paroi arrière de montage se trouvent deux trous oblongs permettant le réglage de position lors du montage ainsi qu'un trou rond ø12,1 mm. L'amortisseur en caoutchouc intégré amortit le choc du galet et réduit le bruit lors de la fermeture du portail.

Produit fabriqué en acier galvanisé avec épaisseur de tôle 4 mm, ce qui garantit une haute résistance à la corrosion et une exploitation durable dans les conditions extérieures.

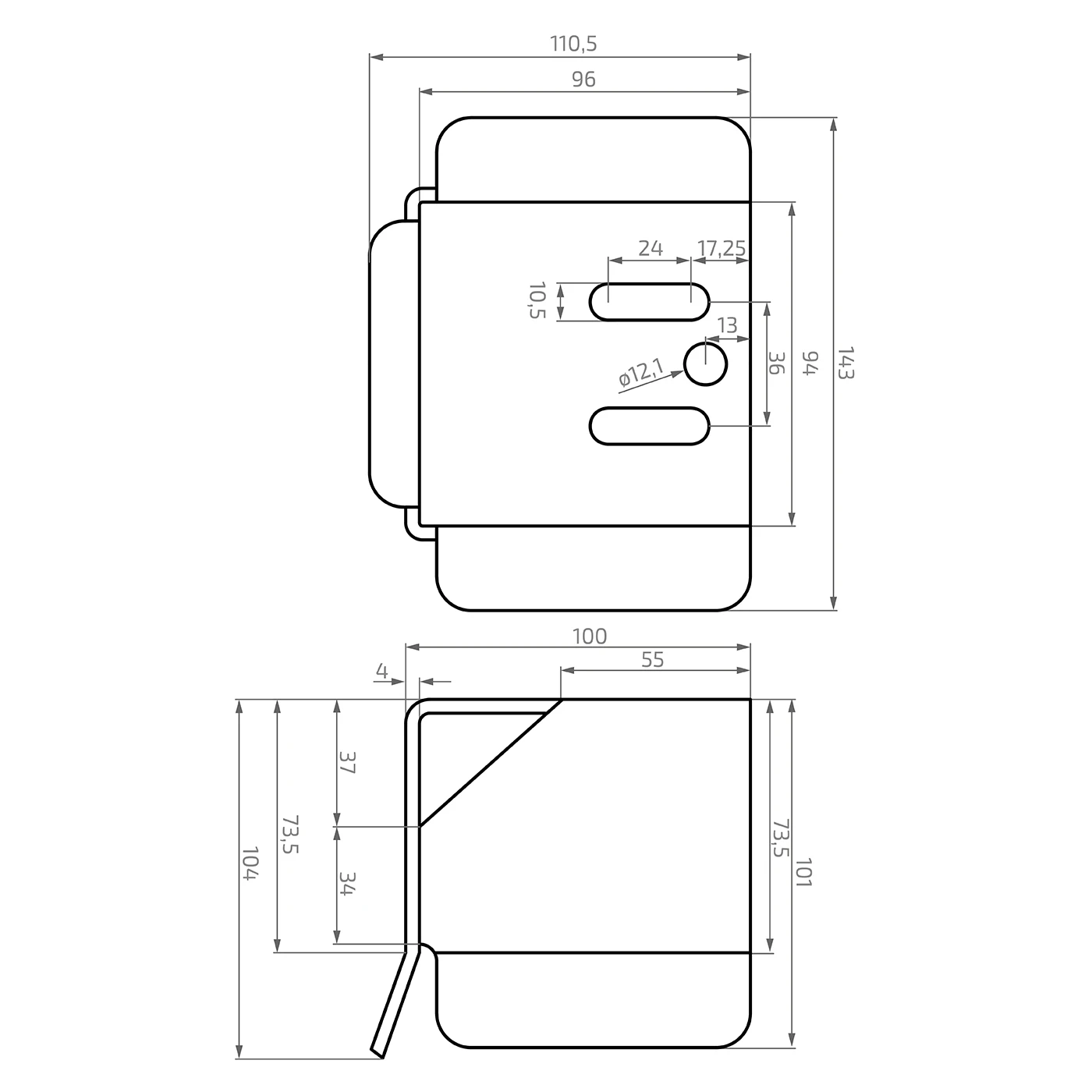

Plan coté du support de réception PSG 70/80 – vue de face et de côté
Plan coté du support de réception PSG 70/80 – vue de face et de côté

Dimensions et données techniques

  • Largeur totale : 110,5 mm
  • Largeur de la plaque de montage : 96 mm
  • Hauteur de la plaque de montage : 143 mm
  • Hauteur des parois latérales : 94 mm
  • Profondeur totale : 100 mm
  • Profondeur de la protection supérieure : 55 mm
  • Hauteur totale (vue de côté) : 101–104 mm
  • Épaisseur de tôle : 4 mm
  • Trous de montage oblongs : 24 × 10,5 mm – 2 pcs
  • Trou rond : ø12,1 mm
  • Entraxe des trous : 36 mm
  • Compatibilité : rail 70×70 mm et 80×80 mm
  • Matériau : acier galvanisé
  • Poids : 1,1 kg
  • Fabricant : PSG
  • EAN : 5901289674850

Application

Le support de réception est un élément clé du système de portail coulissant autoportant. Monté sur le poteau du portail côté fermeture, il fonctionne avec le galet de réception fixé sur le vantail du portail. Grâce aux trous de montage réglables, l'installateur peut positionner précisément le support, l'adaptant aux conditions de montage spécifiques. La construction solide en acier galvanisé d'épaisseur 4 mm garantit un fonctionnement sans panne pendant de nombreuses années, même lors d'une utilisation intensive du portail dans les installations industrielles et commerciales.
