Support de butée inférieure PSG pour portail coulissant – montage latéral, acier
Donnez votre avis sur le produit
Support de butée inférieure PSG en acier, montage latéral. Tôle d'acier de 4 mm, dimensions 174×113×175 mm, poids 1,156 kg. Saillie 175 mm, trous de fixation 3×⌀12 mm, trous de réglage 130×11 mm. Pour portails coulissants autoportants.
Les frais d’expédition ne sont pas inclus dans le prix.
Les frais d’expédition ne sont pas inclus dans le prix.
Code du produit: 001-274
Description
Support de butée inférieure PSG pour portail coulissant – montage latéral, acier

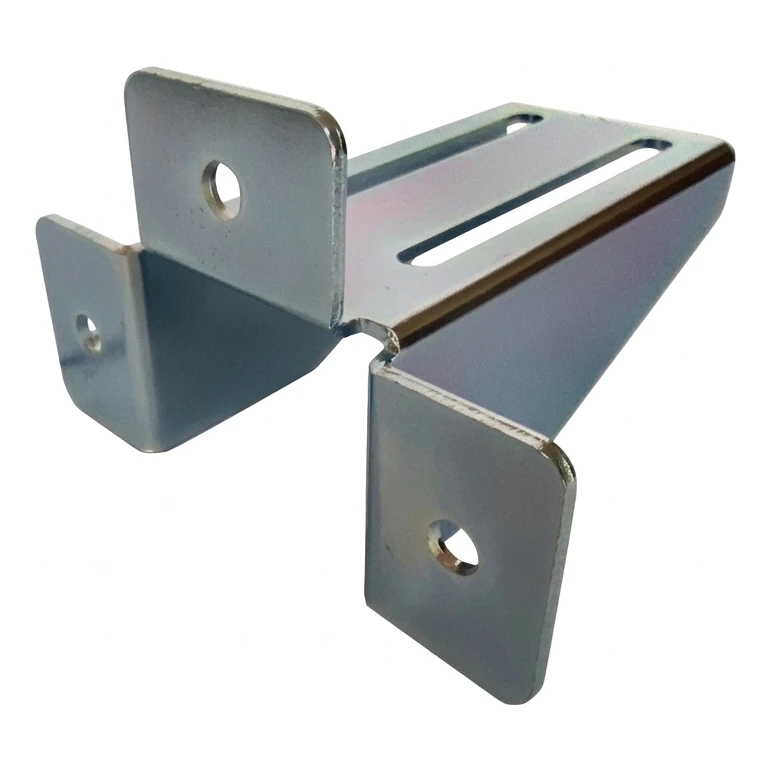

Le support de butée inférieure PSG est un élément de structure en acier destiné au montage latéral du logement de butée inférieure sur les portails coulissants autoportants. Grâce à sa construction robuste en tôle d'acier de 4 mm d'épaisseur et à ses trous de fixation précis, il assure une fixation durable et stable du support à galets sur le poteau ou le mur. Le produit réduit le temps d'installation : les trous oblongs permettent d'ajuster la position sans avoir à percer à nouveau.
Le support est un élément indispensable des systèmes de portails coulissants lorsque la butée inférieure doit être montée latéralement et non par le dessus. Il convient partout où la structure du poteau ou du mur nécessite d'éloigner le logement de butée inférieure de la surface de montage — la saillie de 175 mm garantit la distance adéquate.

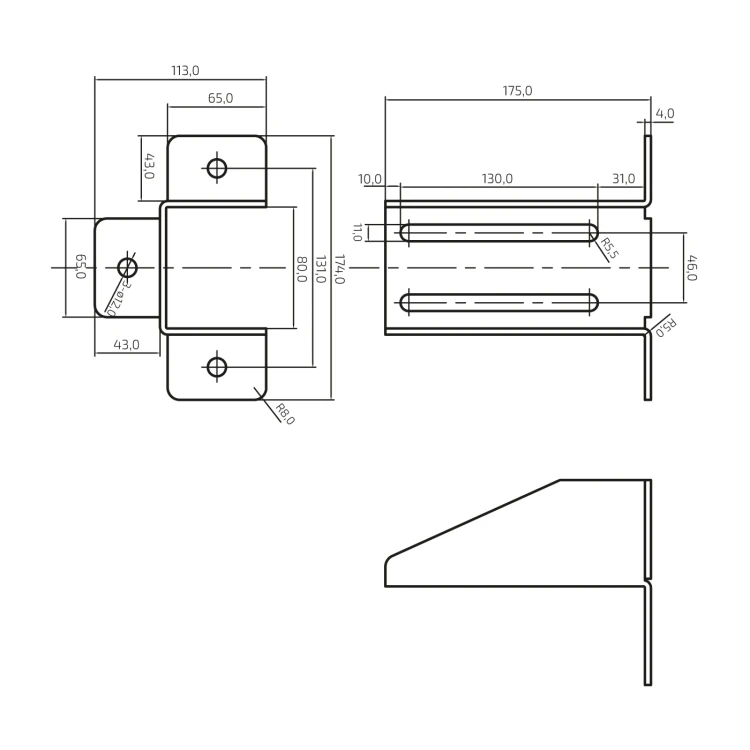

Dimensions hors tout
- Hauteur totale : 174 mm
- Largeur totale : 113 mm
- Longueur (saillie depuis le mur) : 175 mm
- Hauteur du corps : 80 mm
- Épaisseur de la tôle : 4 mm
- Poids : 1,156 kg
Trous de fixation et de réglage
- Trous de fixation : 3 × ⌀12 mm (sur les ailes latérales)
- Entraxe des trous de fixation (vertical) : 131 mm
- Trous oblongs : longueur 130 mm, largeur 11 mm
- Entraxe des trous oblongs (vertical) : 46 mm
- Distance du trou oblong au bord avant : 10 mm
- Distance du trou oblong au bord arrière : 31 mm
- Rayon d'arrondi du trou oblong : R5,5
Ailes de fixation
- Dimensions des ailes latérales : 65 × 43 mm
- Dimensions de l'aile avant : 65 × 43 mm
- Rayon d'arrondi des bords : R8
- Rayon de pliage : R5
Données matériau et identification
- Matériau : tôle d'acier
- Fabricant : PSG
- EAN : 5903313203593
Le support convient au montage aussi bien sur des poteaux en acier que sur des poteaux en béton. Les trous oblongs permettent un réglage horizontal précis de la position du logement de butée inférieure, ce qui est particulièrement utile pour corriger l'axe du portail après la pose des poteaux. Les trois trous ronds ⌀12 mm sur les ailes assurent un ancrage fiable de l'élément au support.
