Support PSG pour butée inférieure de portail coulissant autoportant 130×75 mm
Donnez votre avis sur le produit
Support PSG pour butée inférieure de portail coulissant autoportant en acier galvanisé. Dimensions 130×75×55 mm, épaisseur de tôle 3 mm. Équerre avec trous oblongs pour le réglage de la position. Pour le montage latéral du logement de la butée. Poids 0,28 kg.
Les frais d’expédition ne sont pas inclus dans le prix.
Les frais d’expédition ne sont pas inclus dans le prix.
Code du produit: 001-250
Description
Support PSG pour butée inférieure de portail coulissant autoportant 130×75 mm

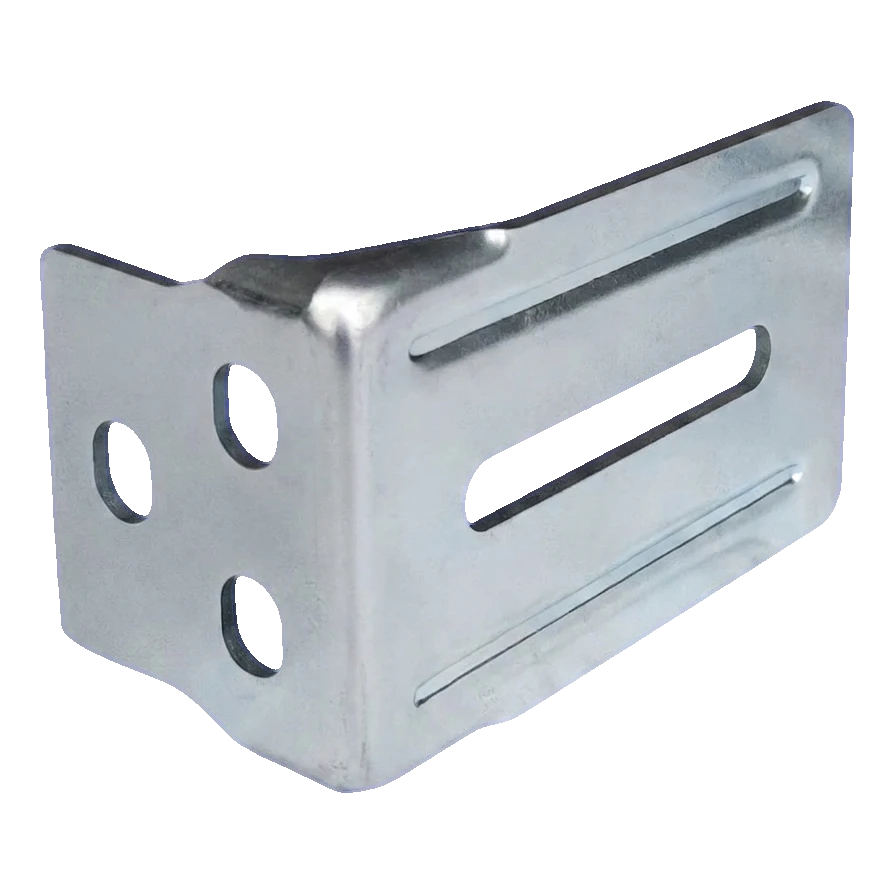

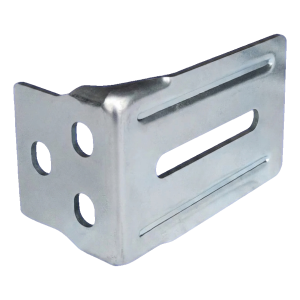

Le support de butée inférieure PSG est une équerre en acier conçue pour le montage latéral du logement de la butée sur les portails coulissants autoportants. Grâce à sa construction robuste en tôle d'acier de 3 mm d'épaisseur, il assure une fixation stable et durable du mécanisme de butée, élément essentiel au bon verrouillage du portail coulissant.
Le support a une forme en L et est équipé de trous oblongs sur l'aile verticale comme sur l'aile horizontale, ce qui permet un réglage précis de la position de la butée inférieure lors du montage. Les trous ronds situés sur la paroi verticale servent à une fixation supplémentaire. Cette conception permet aux installateurs un montage rapide avec possibilité de corriger le réglage sans avoir à percer de nouveaux trous.

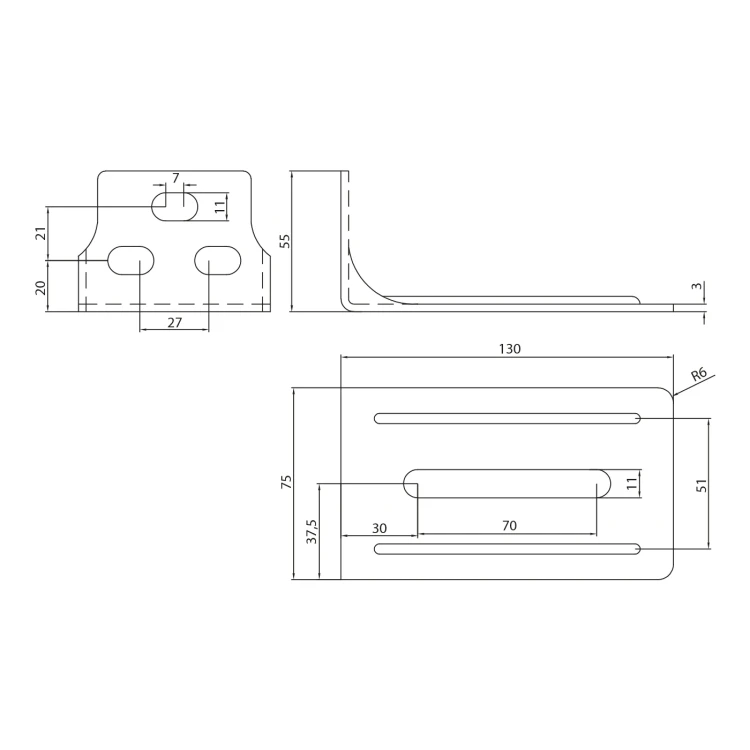

Dimensions et caractéristiques techniques
- Longueur de l'aile horizontale (L) : 130 mm
- Largeur du support : 75 mm
- Hauteur de l'aile verticale (H) : 55 mm
- Épaisseur de la tôle : 3 mm
- Rayon d'arrondi des angles : R6
- Trous oblongs (de réglage) : 11 mm de largeur
- Longueur du trou oblong central (aile horizontale) : 70 mm
- Entraxe des trous oblongs (aile horizontale) : 51 mm
- Entraxe des trous (aile verticale) : 27 × 21 mm
- Matériau : acier galvanisé
- Poids : 0,28 kg
- EAN : 5901289670272
- Fabricant : PSG
Utilisation et montage
Le support se monte latéralement sur le poteau ou sur la structure porteuse du portail. L'aile verticale, dotée de trous ronds et de trous oblongs, sert à fixer le support au support de base, tandis que la butée inférieure (logement de la butée) est fixée sur l'aile horizontale. Les trous oblongs offrent une plage de réglage sur trois axes, ce qui permet de positionner précisément le galet inférieur d'extrémité par rapport au rail de roulement du portail autoportant.
Élément dédié au système de portails coulissants autoportants PSG — il garantit une compatibilité totale avec les butées inférieures de ce fabricant.
