Serre-joint terminal H40 L50 laqué noir
Donnez votre avis sur le produit

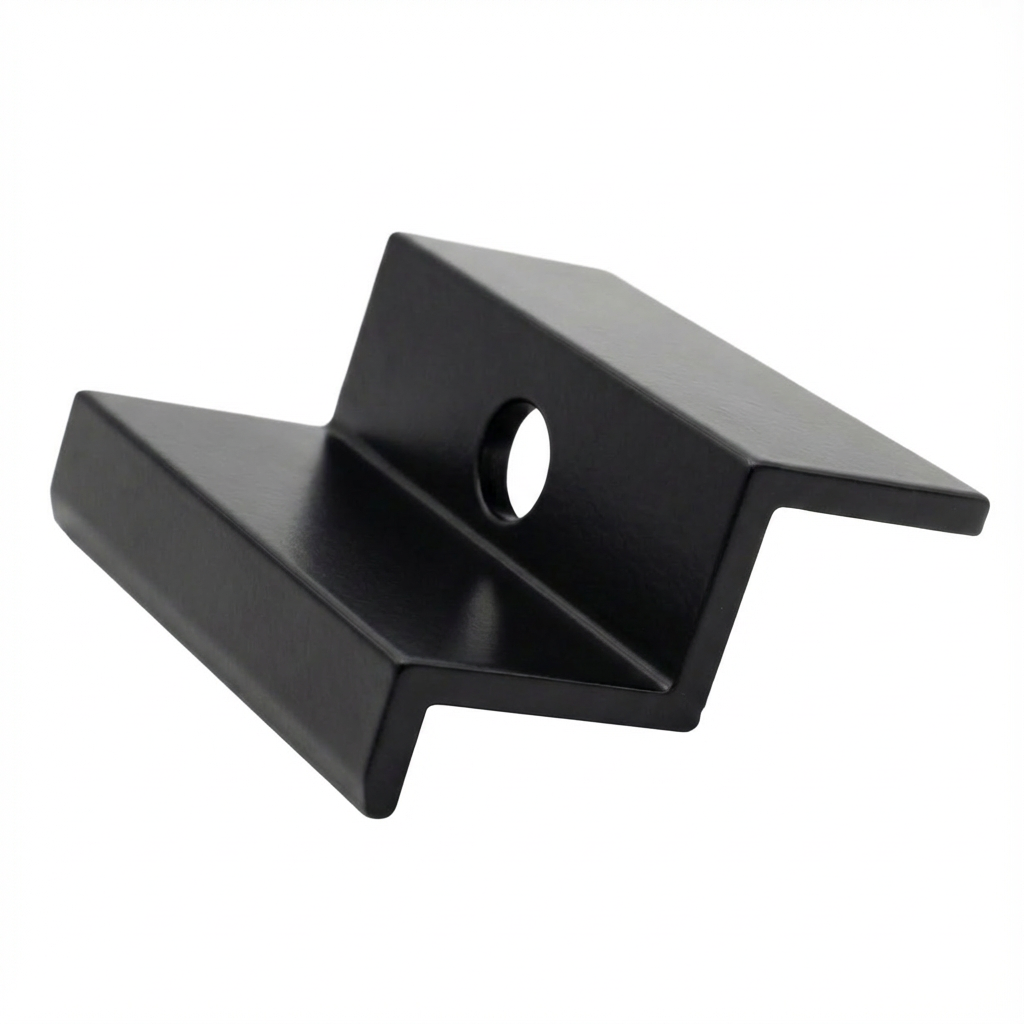

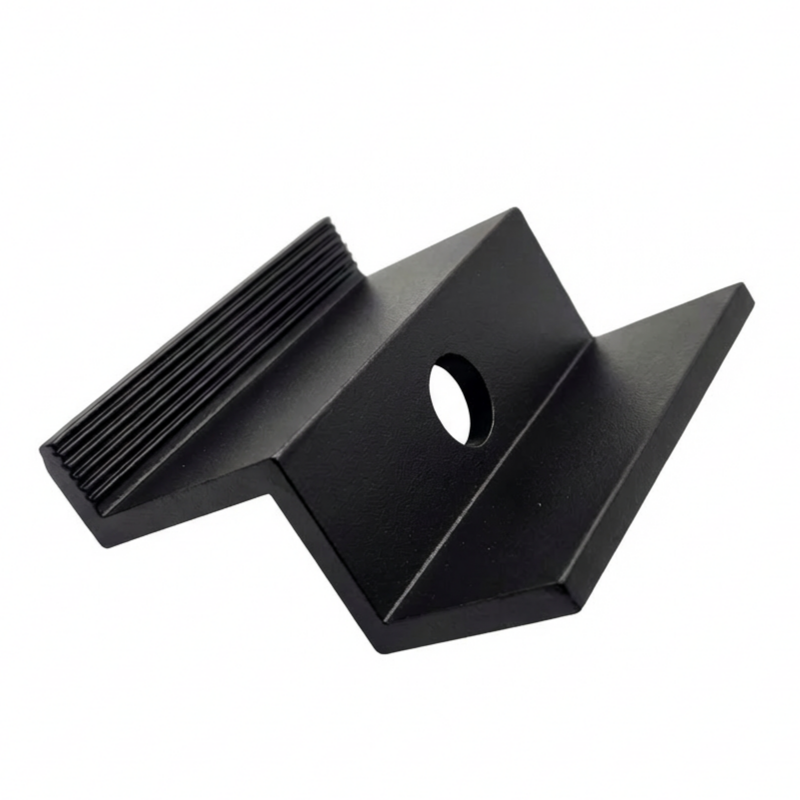

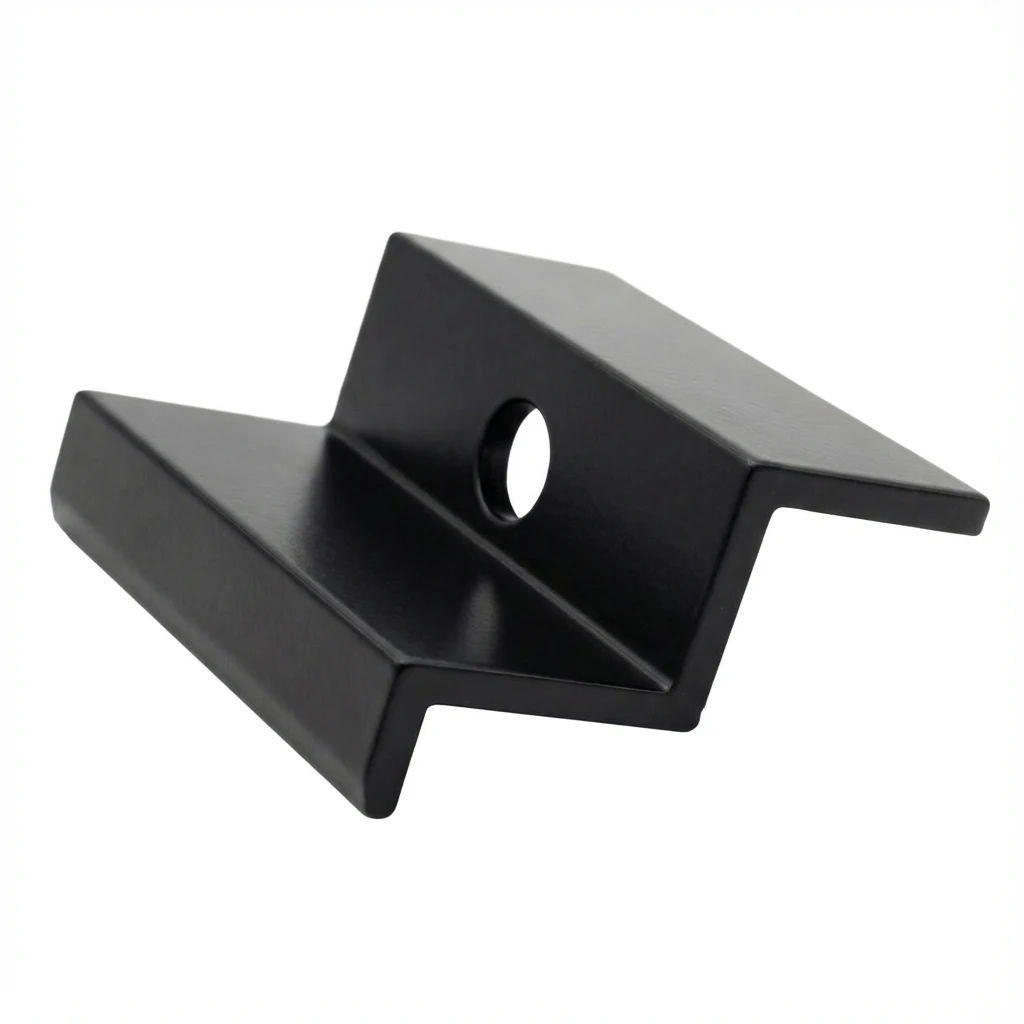

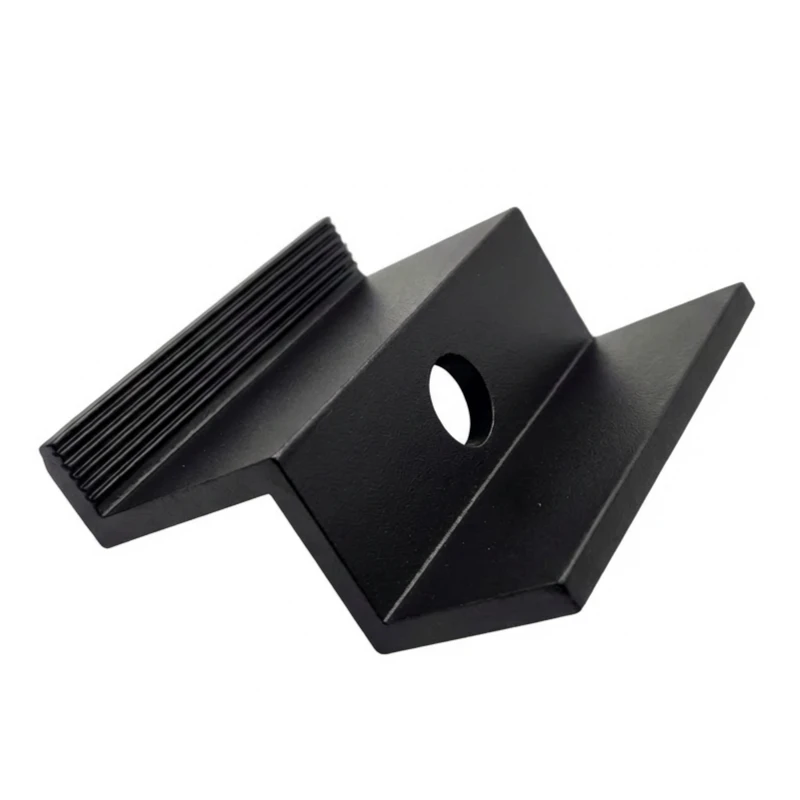

Pince de serrage terminale pour modules PV avec cadre 40 mm, fabriquée en aluminium EN AW 6063-T66 avec finition laquée noire. Conçue pour fixer les panneaux en bout de rangée sur profilés aluminium. Diamètre de perçage M8, haute résistance à la corrosion et aux conditions atmosphériques.
Les frais d’expédition ne sont pas inclus dans le prix.
Les frais d’expédition ne sont pas inclus dans le prix.
Code du produit: PV-03-79
Caractéristiques du produit
[PIM] Klemy #34
- Type de pince Pince de bordure
- Épaisseur du panneau [mm] 40
- Couleur Noir
- Broche de mise à terre Non
- Accessoires inclus Sans accessoires
Description
Pince de serrage terminale H40 L50 - noire avec goupille
La pince de serrage terminale H40 est un élément de montage professionnel destiné à la fixation de modules photovoltaïques avec un cadre de 40 mm de hauteur. Fabriquée en alliage d'aluminium de haute qualité 6063-T66, elle assure une fixation durable et sécurisée des panneaux solaires sur la structure porteuse. La surface de l'élément dispose d'une finition laquée noire, qui la protège davantage contre les intempéries et confère un aspect esthétique à l'installation.
La pince terminale est idéale pour les panneaux montés individuellement ou en positions d'extrémité dans une rangée.

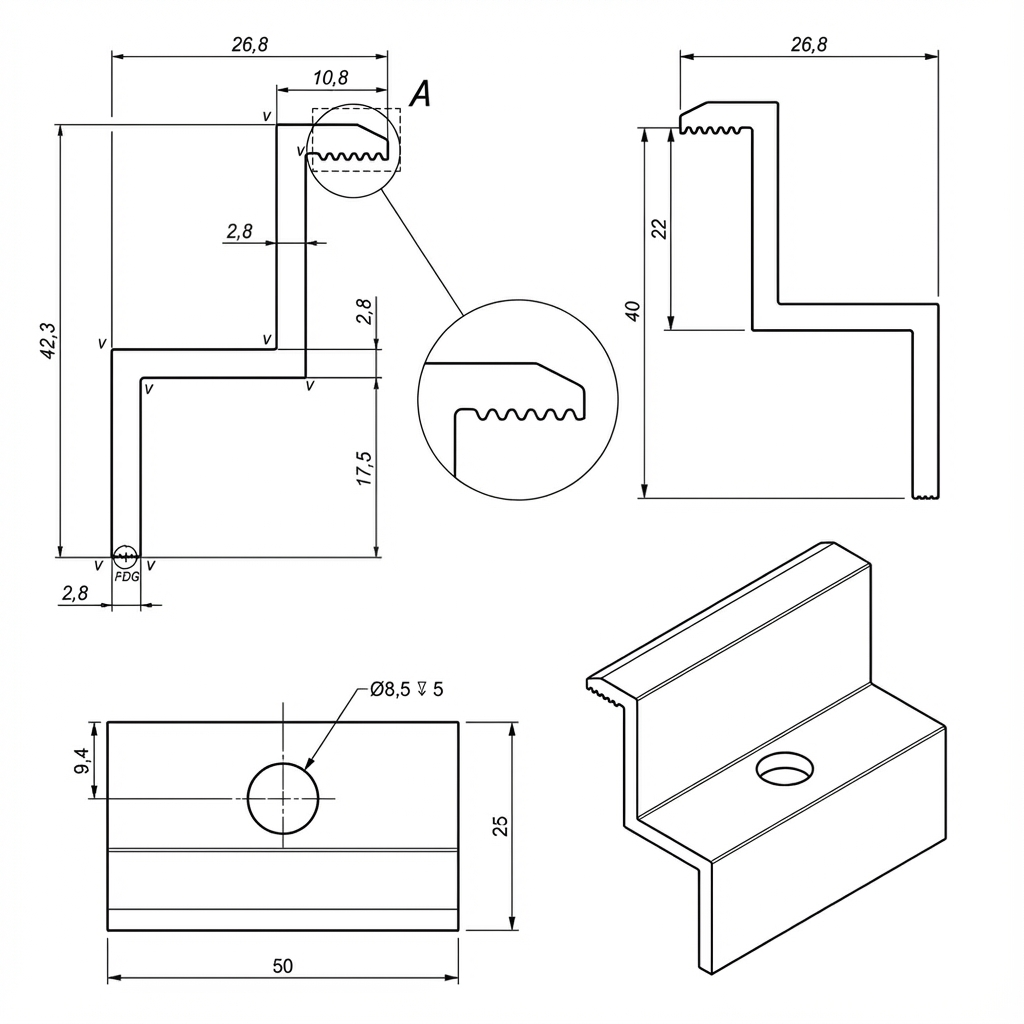

Caractéristiques techniques
- Hauteur du cadre du module : 40 mm
- Hauteur totale : 42,8 mm
- Diamètre du trou de montage : 8,5 (M8)
- Matériau : aluminium EN AW 6063-T66
- Finition : laque noire
- Couple de serrage recommandé : valeur selon la documentation du fabricant du module PV
- Vis utilisées : M8
Application
La pince de serrage terminale est un élément de fixation essentiel dans les installations de modules solaires – elle sert à fixer les panneaux d'extrémité d'une rangée au profilé aluminium. Le produit est destiné au montage de modules solaires sur toitures plates et inclinées. Utilisez la pince terminale pour fixer les panneaux au début et à la fin de chaque rangée. Entre les panneaux adjacents dans une rangée, il convient d'utiliser des pinces intermédiaires.
Compatibilité
- Profilés aluminium adaptés aux vis hexagonales
- Profilés aluminium pour vis de type T
- Profilés trapézoïdaux pour toitures en tôle trapézoïdale
Avantages
- Matériau de haute qualité – fabriquée en aluminium EN AW 6063-T66, elle se caractérise par une grande résistance aux conditions atmosphériques
- Durabilité – la haute qualité de fabrication garantit une fixation durable de la structure des panneaux photovoltaïques
- Résistance à la corrosion – résistante aux facteurs externes et à la corrosion
- Résistance mécanique – résistante aux chocs et aux dommages mécaniques
- Esthétique – la finition laquée noire assure un aspect attrayant de l'installation PV
- Idéale pour les panneaux individuels – solution parfaite pour les modules montés individuellement ou en positions d'extrémité dans une rangée
Conseils de montage
- Montez la pince à l'aide d'un écrou coulissant et d'une vis M8
- Serrez la vis avec une force conforme aux recommandations du fabricant du module PV
- Pour chaque rangée de panneaux, il faut au minimum quatre pinces terminales – deux au début, deux à la fin de la rangée de panneaux
Contenu de l'emballage Pince de serrage terminale H40. Attention : les vis, écrous et écrous coulissants doivent être achetés séparément.
