Sectionneur de coupure DC tripolaire 4P 32A 1000V Hager
produit indisponible
ajouter à la liste de souhaits
Description

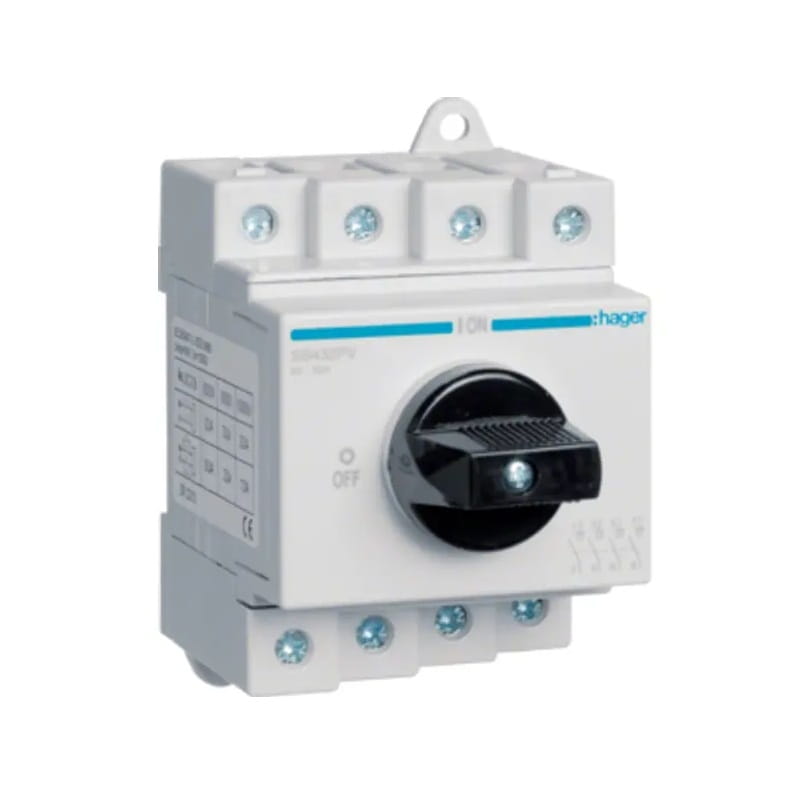

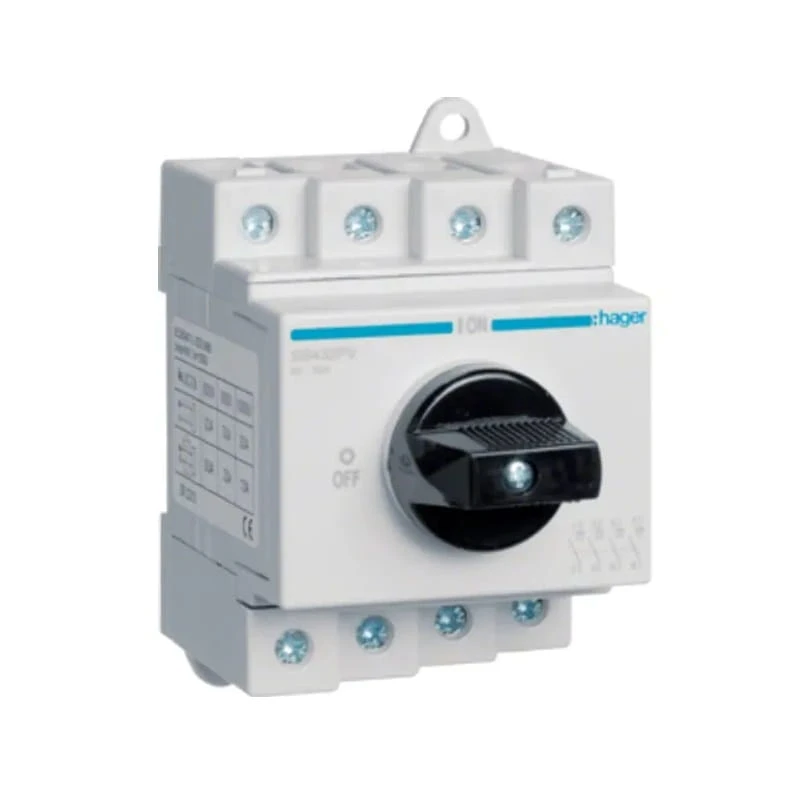

Hager Sectionneur de Coupure DC Triphasé 4P 32A 1000V
Le sectionneur de coupure DC triphasé 4P 32A 1000V SB432PV HAGER est souvent désigné comme sectionneur de type FR et est largement utilisé aussi bien dans les tableaux de distribution résidentiels qu'industriels.
Sa fonction principale est de déconnecter tous les circuits, agissant comme interrupteur général de courant. Le sectionneur trouve son application dans presque chaque coffret de fusibles, remplissant le rôle d'interrupteur général de courant, tant dans les situations d'urgence que lors de la maintenance de routine, permettant l'isolation permanente de l'installation de l'alimentation.
Commandé par un bouton rotatif ON/OFF, ce sectionneur est également équipé d'un voyant d'information qui indique par des couleurs (vert/rouge) l'état de fonctionnement de l'appareil, facilitant ainsi le contrôle de son bon fonctionnement par les utilisateurs.
Construction
| Paramètre | Valeur |
|---|---|
| Nombre de pôles | 4 P |
| Forme | conforme à DIN EN 50173-1:2011-09 |
Fonctions
| Paramètre | Valeur |
|---|---|
| Inverseur de sens | Non |
| Comme interrupteur principal | Non |
| Comme installation d'arrêt d'urgence | Non |
| Comme interrupteur de sécurité | Oui |
| Comme interrupteur de maintenance / réparation | Oui |
Configuration
| Paramètre | Valeur |
|---|---|
| Nombre de modules | 3/5 |
Éléments de commande et indicateurs
| Paramètre | Valeur |
|---|---|
| Motorisation intégrée | Non |
Tension
| Paramètre | Valeur |
|---|---|
| Tension nominale d'isolement Ui | 1000 V |
| Tension de tenue aux chocs nominale Uimp | 8000 V |
| Tension nominale de service Un (DC) | 1000 V |
Courant
| Paramètre | Valeur |
|---|---|
| Courant nominal In | 32 A |
| Charge admissible en courant DC21 catégorie A | 32 A |
Dimensions
| Paramètre | Valeur |
|---|---|
| Profondeur du produit | 72 mm |
| Hauteur du produit | 85 mm |
Puissance
| Paramètre | Valeur |
|---|---|
| Pertes totales de puissance pour le courant nominal | 6,9 W |
| Pertes de puissance par pôle pour le courant nominal | 1,7 W |
Endurance
| Paramètre | Valeur |
|---|---|
| Endurance mécanique (nombre de cycles) | 10000 |
Couvercle / Porte / Élément supérieur
| Paramètre | Valeur |
|---|---|
| Verrouillable | Non |
Installation / Montage
| Paramètre | Valeur |
|---|---|
| Adapté au montage central par l'avant | Non |
| Adapté au montage par l'avant | Non |
| Adapté au montage au sol | Non |
Équipement
| Paramètre | Valeur |
|---|---|
| Nombre de contacts auxiliaires NF | 0 |
| Nombre de contacts auxiliaires NO | 0 |
| Nombre de contacts auxiliaires inverseurs | 0 |
| Nombre de contacts NF | 0 |
| Nombre de contacts NO | 4 |
| Nombre de contacts NO/NF | 0 |
| Motorisation optionnelle | Non |
| Accessoires supplémentaires | Non |
Norme
| Paramètre | Valeur |
|---|---|
| Norme | IEC 60947-3 ; VDE 0660 |
| Directive européenne DEEE | applicable |
Sécurité
| Paramètre | Valeur |
|---|---|
| Degré de protection | IP20 |
Conditions d'utilisation
| Paramètre | Valeur |
|---|---|
| Température de fonctionnement | -40…65 °C |
| Degré de pollution selon IEC 60664 / IEC 60947-2 | 3 |
| Température de stockage / transport | -50…90 °C |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Données techniques
| Application | DC (photovoltaïque) |
| Type de sectionneur | sectionneur |
| Courant nominal [A] | 32A |
| Nombre de pôles | 4P |
| Tension nominale [V] | 1000V DC |
| Marque | HAGER |
