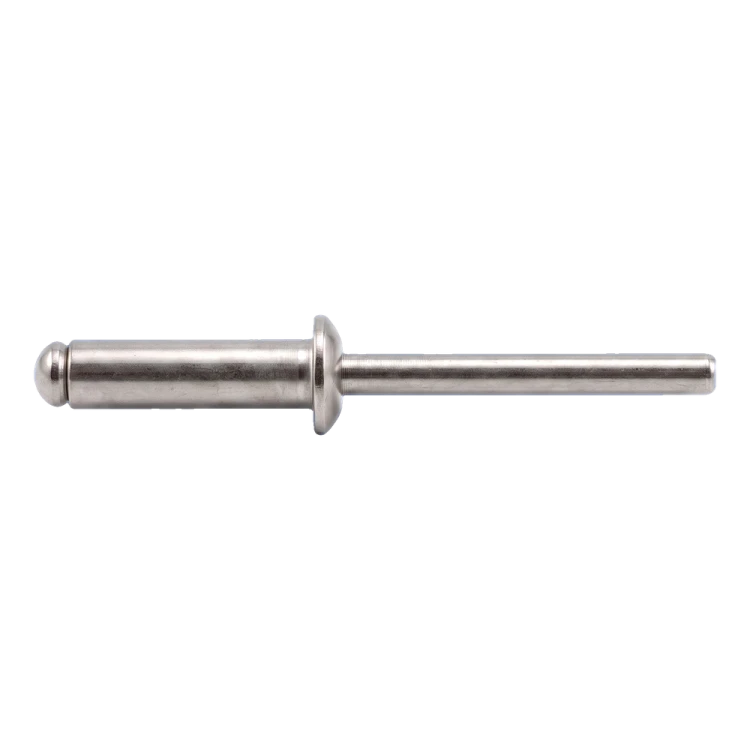

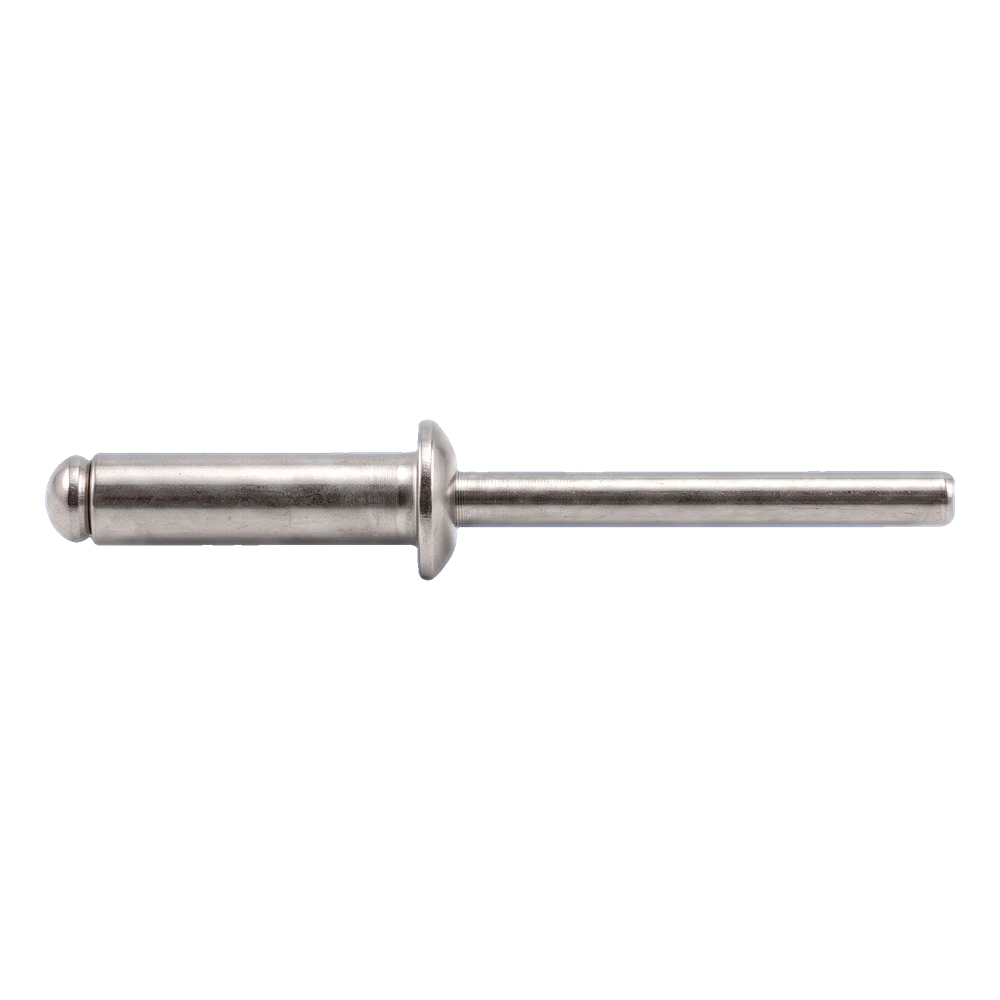

Rivet pop inox A4/A4 ISO 15983 4,0×16 mm – tête plate, ouvert – carton de 500 pièces

Ouvert, tête plate, tige avec amorce de rupture ; corps et tige en acier inoxydable A4/A4

Ouvrir le dessin coté en taille réelle

À propos du produit

Le rivet aveugle assemble de façon permanente des tôles et des profilés lorsque l'assemblage n'est accessible que d'un seul côté. Le rivet est inséré dans le trou, puis la pince à riveter tire sur la tige : sa tête épanouit le corps par-dessous et plaque les éléments à assembler contre la tête du rivet, puis la tige se rompt au niveau de l'amorce de rupture. Ce modèle est en exécution ouverte et possède une tête plate qui reste apparente en surface après la pose – elle mesure 8,4 mm de diamètre et dépasse de 1,7 mm.

La dimension du rivet se choisit en fonction de l'épaisseur totale de tous les éléments à assembler, et non de l'épaisseur d'une seule tôle. Le rivet 4 × 16 mm (longueur de 16 mm mesurée sous tête) serre des éléments d'une épaisseur totale de 10,0 à 12,0 mm. Si les éléments à assembler sont ensemble plus fins ou plus épais, choisissez une autre dimension dans la liste des dimensions les plus proches. Percez un trou de Ø 4,1 mm, soit 0,1 mm de plus que le diamètre du corps de 4 mm, et ébavurez avant le rivetage.

Le corps et la tige sont en acier inoxydable A4/A4. En présence de chlorures, par exemple en bord de mer ou près d'une piscine, le matériau doit être choisi selon les conditions d'exposition et les prescriptions de l'étude. Selon la fiche technique du fabricant, le rivet résiste à un effort de cisaillement de 2 700 N et à un effort de traction de 3 500 N. Il s'agit des résultats d'essai du rivet seul – la capacité portante de l'assemblage fini dépend du matériau, de l'épaisseur et de la disposition des éléments à assembler, et est définie par l'étude. Nous vendons les rivets par cartons de 500 pcs ; un carton pèse 1,5 kg.

Dimensions et norme

Matériau et résistance

Conditionnement

Préparation du montage

• ✓Vérifiez l'épaisseur totale des éléments à assembler : elle doit être comprise dans la plage 10,0–12,0 mm.
• ✓Percez un trou Ø 4,1 mm (0,1 mm de plus que le corps d = 4 mm) ; ébavurez.
• ✓Posez avec une pince à riveter pour rivets aveugles ; la tête doit être en appui sur la surface, la tige se rompt après le sertissage.
