PSG

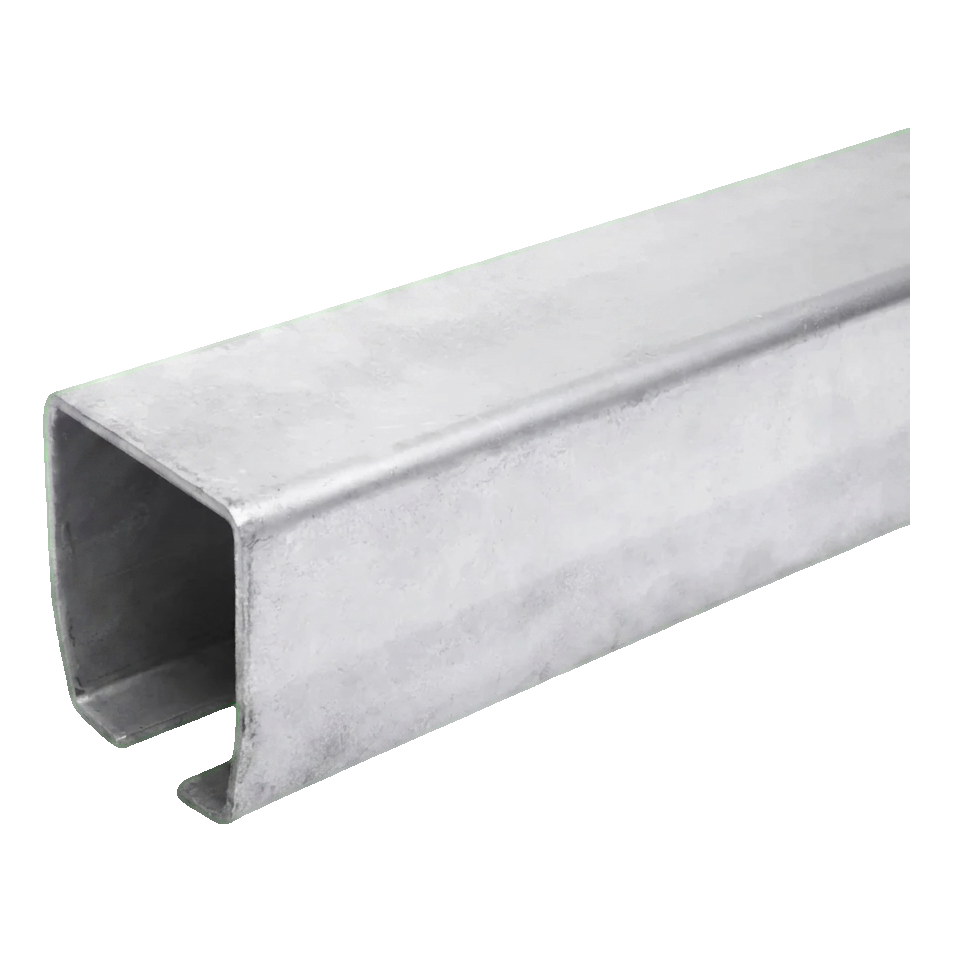

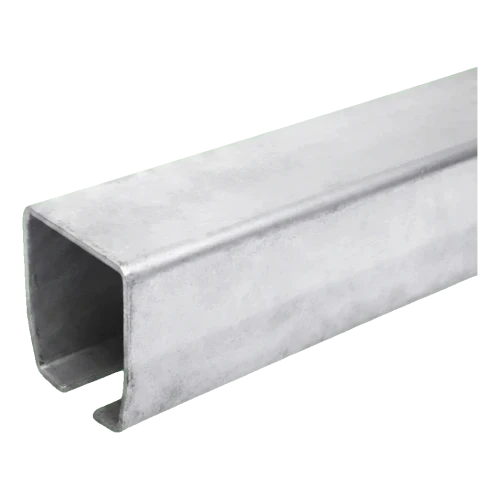

Rail de roulement PSG pour portail coulissant – profilé U 140×140×6 mm, longueur 6 m, galvanisé à chaud

Aller aux commentaires sur les produits

Rail de roulement PSG pour portail coulissant, profilé U 140×140×6 mm, longueur 6000 mm. Acier de construction galvanisé à chaud, poids 130,56 kg. Épaisseur de paroi 6 mm, fente inférieure 38 mm, angle d'inclinaison 17°.

Voir la description complète
avec TVA sans TVA
Prix 470,29 €
TVA 20% incluse

Les frais d’expédition ne sont pas inclus dans le prix.

Disponibilité:
Temporairement indisponible
Non disponible

Caractéristiques du produit

[PIM] szyny-jezdne #115

  • Matériau Acier
  • Type de système de roulement Système à roulettes
  • Taille du rail de guidage 100x89x5

Description

Rail autoportant pour portail coulissant · profilé en C 140 × 140 mm · 6 m

Profilé en C 140 × 140 mm avec une paroi de 6 mm et une fente de 38 mm, longueur 6000 mm, galvanisation à chaud – élément porteur du vantail d'un portail coulissant autoportant

140 × 140 mmsection
6 mmparoi
6 mlongueur

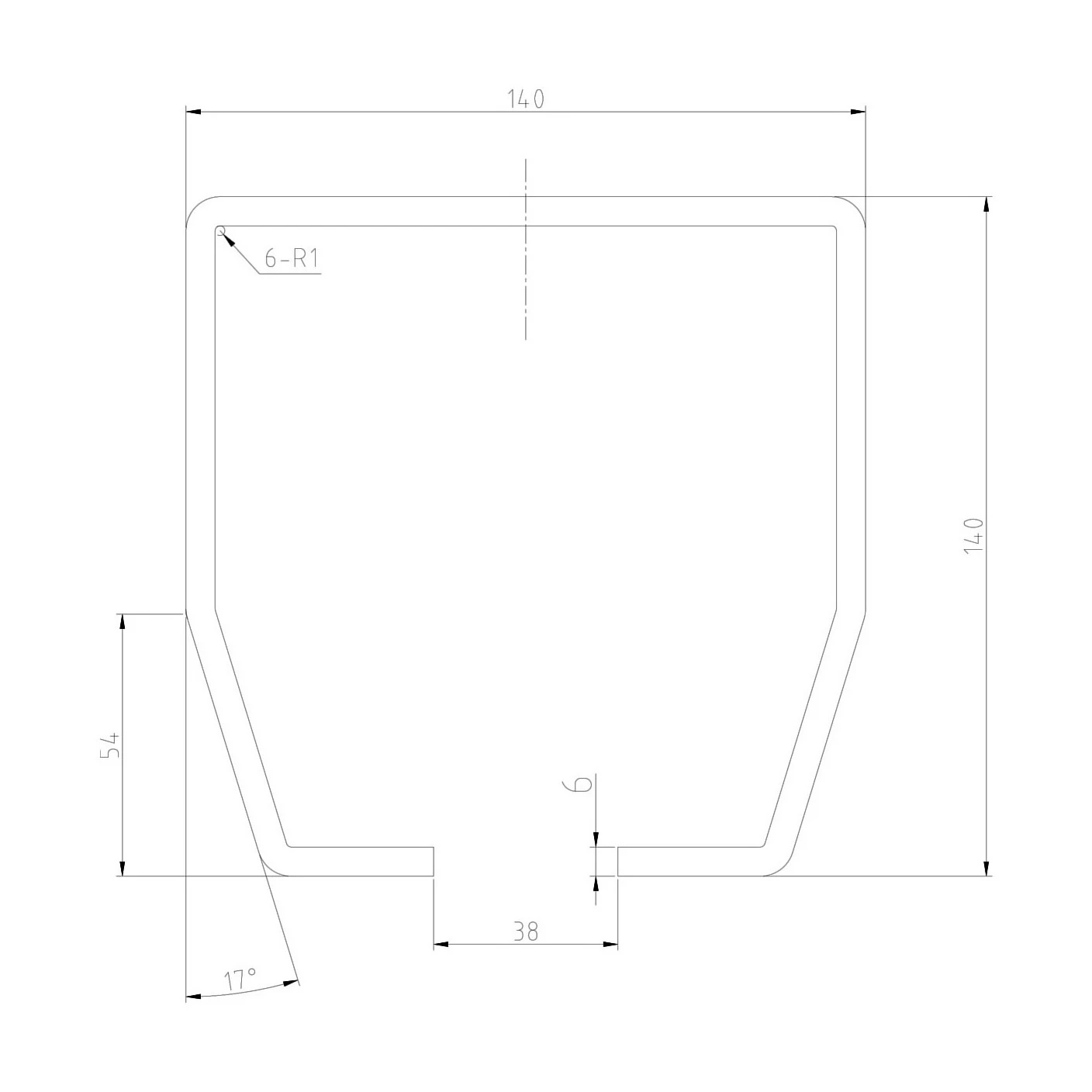

Plan coté du rail autoportant : section a × h = 140 × 140 mm, paroi s = 6 mm, fente 38 mm, longueur L = 6000 mm
Ouvrir le dessin coté en taille réelle
Schéma indicatif : section du profilé et vue de côté (interrompue). Dimensions selon le plan du fabricant.

Choix rapide

UtilisationProfilé porteur du vantail d'un portail coulissant autoportant – les chariots circulent à l'intérieur du profilé
ChoixChoisissez les chariots, l'embout de rail et le galet inférieur d'extrémité adaptés au profilé 140 × 140 mm
ConditionsLa galvanisation à chaud protège l'acier contre la corrosion ; protégez les zones de coupe et de soudure avec une peinture riche en zinc

À propos du produit

Le rail autoportant est le profilé porteur du vantail d'un portail coulissant autoportant. Il se fixe sur le bord inférieur du vantail et les chariots fixés sur la fondation circulent à l'intérieur.

La section a pour dimensions extérieures a × h = 140 × 140 mm et une paroi s de 6 mm. La paroi inférieure comporte une fente de 38 mm par laquelle passent les supports des chariots. La longueur L du profilé est de 6000 mm ; les dimensions proviennent du plan du fabricant.

Le profilé est galvanisé à chaud (galvanisation à chaud), ce qui le protège contre la corrosion dans des conditions courantes. La masse d'une pièce est de 130,56 kg.

Dimensions

Section extérieure a × h140 × 140 mm
Épaisseur de paroi s6 mm
Largeur de la fente38 mm
Longueur L6000 mm
Dimensions selon le plan du fabricant.

Matériau et revêtement

Matériauacier
Revêtementgalvanisation à chaud

Unité de vente

Unité de vente1 pce(s)
Masse unitaire130,56 kg
Masse selon les données du fournisseur (valeur indicative).

Choix et montage

  • ✓Choisissez des chariots adaptés au profilé 140 × 140 mm – le profilé et les chariots doivent correspondre à la même taille de système.
  • ✓Fixez le profilé sur le bord inférieur du vantail, fente vers le bas ; la fente de 38 mm guide les chariots.
  • ✓Protégez les zones de coupe et de soudure avec une peinture riche en zinc et fermez les extrémités du profilé avec un embout de rail à galet.

Important

La masse et la longueur admissibles du vantail sont déterminées par le kit portail autoportant, et non par le profilé seul. Vérifiez les caractéristiques des chariots avant de choisir le profilé.
