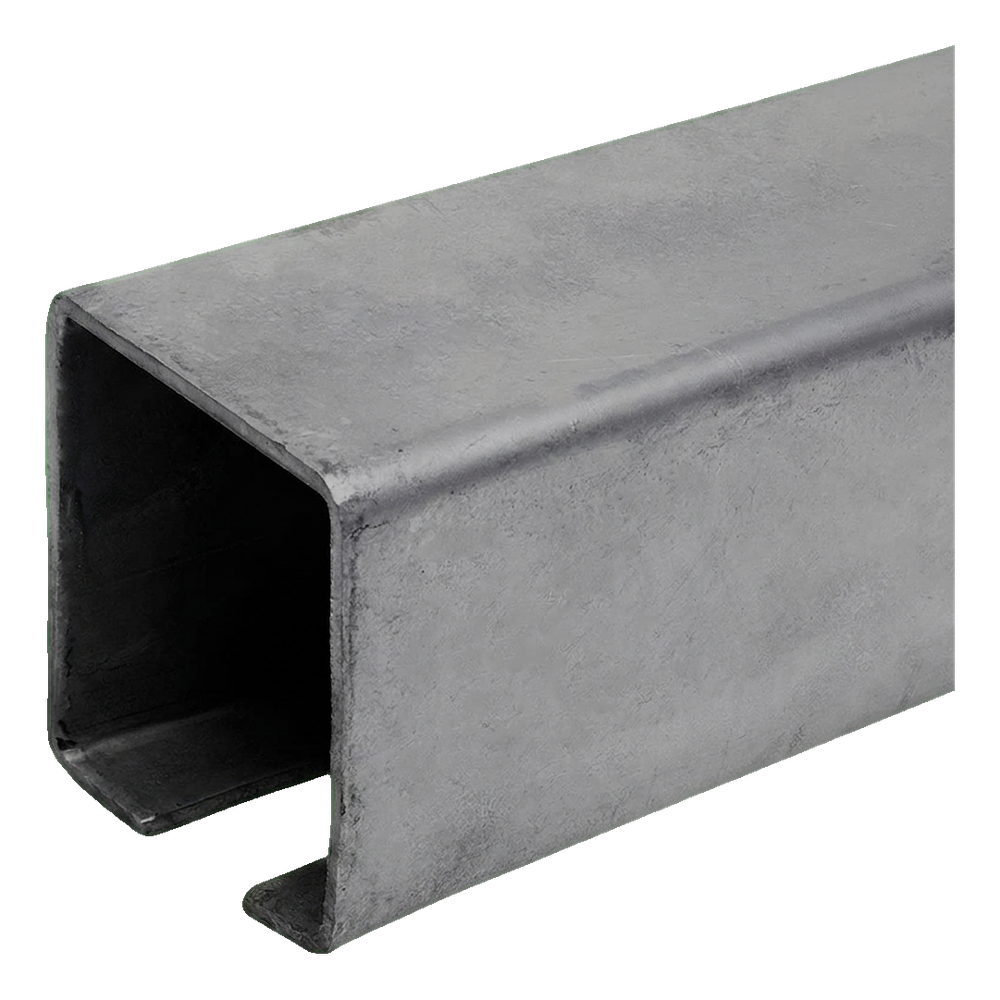

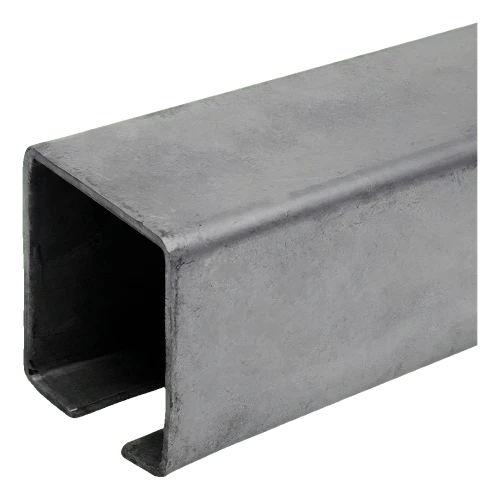

Rail de guidage en acier – profil en C pour portails coulissants 60×60 mm, longueur 6000 mm

Aller aux commentaires sur les produits

Rail de guidage en acier profil en C 60×60 mm pour portails coulissants. Longueur 6000 mm, épaisseur de paroi 3 mm, poids 26,1 kg. Acier non galvanisé avec rainure de guidage inférieure 20,5 mm. Profil type C pour chariots de guidage.

Voir la description complète
avec TVA sans TVA
Prix 53,20 €
TVA 20% incluse

Les frais d’expédition ne sont pas inclus dans le prix.

pcs.
Disponibilité:
En stock
Délai d’expédition: 6 Jours ouvrables

Caractéristiques du produit

[PIM] szyny-jezdne #115

  • Matériau Acier
  • Type de système de roulement Système à roulettes
  • Taille du rail de guidage 100x89x5

Description

Rail autoportant pour portail coulissant · profilé en C 60 × 60 mm · 6 m

Profilé en C 60 × 60 mm avec épaisseur de paroi de 3 mm et fente de 20,5 mm, longueur 6000 mm – élément porteur du vantail d'un portail coulissant autoportant

60 × 60 mmsection
3 mmparoi
6 mlongueur

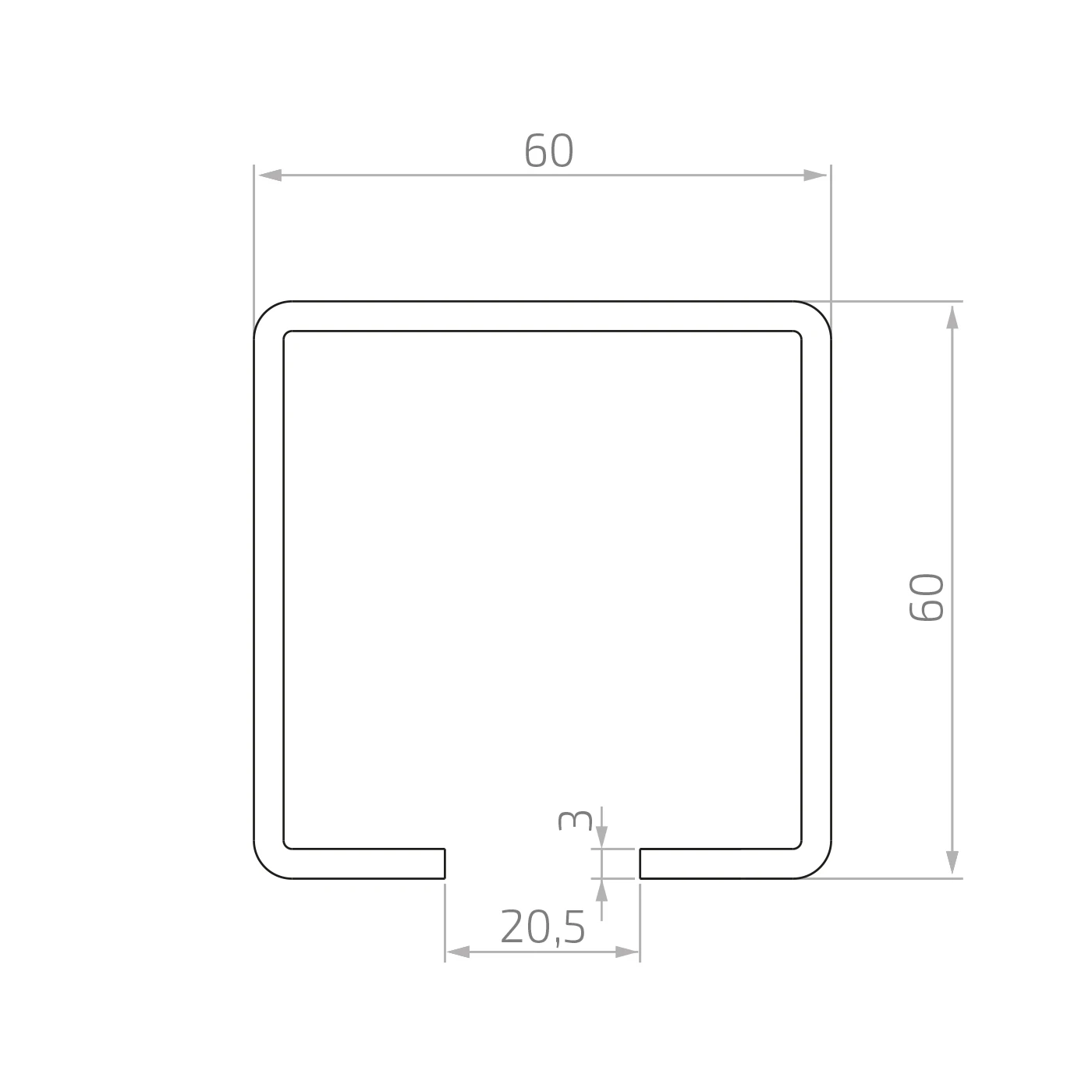

Plan coté du rail autoportant : profilé a × h = 60 × 60 mm, épaisseur de paroi s = 3 mm, fente 20,5 mm, longueur L = 6000 mm
Ouvrir le dessin coté en taille réelle
Schéma indicatif : coupe du profilé et vue de côté (interrompue). Dimensions selon le plan du fabricant.

Choix rapide

UtilisationProfilé porteur du vantail d'un portail coulissant autoportant – les chariots circulent à l'intérieur du profilé
ChoixChoisissez les chariots, l'embout de rail et le galet inférieur d'extrémité adaptés au profilé 60 × 60 mm
ConditionsProfilé sans revêtement anticorrosion – après la découpe et le soudage du portail, protégez-le (zingage ou peinture)

À propos du produit

Le rail autoportant constitue le profilé porteur du vantail d'un portail coulissant autoportant. Il est soudé à la structure du vantail et les chariots fixés sur la fondation circulent à l'intérieur.

La section présente des dimensions extérieures a × h de 60 × 60 mm et une épaisseur de paroi s de 3 mm. La paroi inférieure comporte une fente de 20,5 mm par laquelle passent les supports des chariots. La longueur L du profilé est de 6000 mm ; les dimensions proviennent du plan du fabricant.

Le profilé est en acier sans revêtement ; il doit donc être protégé contre la corrosion après la fabrication du vantail. La masse d'une pièce est de 26,1 kg.

Dimensions

Section extérieure a × h60 × 60 mm
Épaisseur de paroi s3 mm
Largeur de la fente20,5 mm
Longueur L6000 mm
Dimensions selon le plan du fabricant.

Matériau et revêtement

Matériauacier
Revêtementsans revêtement

Unité de vente

Unité de vente1 pce(s)
Masse unitaire26,1 kg
Masse selon les données du fournisseur (valeur indicative).

Choix et montage

  • ✓Choisissez des chariots adaptés au profilé 60 × 60 mm – le profilé et les chariots doivent correspondre à la même taille de système.
  • ✓Recoupez le profilé et soudez-le à la structure du vantail, fente vers le bas ; la fente de 20,5 mm guide les chariots.
  • ✓Après le soudage, protégez l'acier contre la corrosion et fermez les extrémités du profilé avec un embout de rail à galet.

Important

La masse et la longueur admissibles du vantail sont déterminées par le kit portail autoportant, et non par le profilé seul. Vérifiez les caractéristiques des chariots avant de choisir le profilé.
