PSG

Raccord PSG pour rail de portail suspendu 59×62 mm galvanisé

Aller aux commentaires sur les produits

Raccord PSG pour rail de portail suspendu en acier galvanisé. Dimensions 59×62 mm, longueur 160 mm, épaisseur de paroi 4 mm. Poids 1,04 kg. Pour profilé en U de portails suspendus avec 6 vis de serrage.

Voir la description complète
avec TVA sans TVA
Prix 7,96 €
TVA 20% incluse

Les frais d’expédition ne sont pas inclus dans le prix.

pcs.
Disponibilité:
En stock
Délai d’expédition: 6 Jours ouvrables

Caractéristiques du produit

[PIM] Bramy podwieszane - osprzęt #1035

  • Matériau Acier

Description

Manchon de raccordement de rails pour portail coulissant suspendu · 62 × 59 mm

Manchon en tôle de 4 mm, de section 62 × 59 mm et de longueur 160 mm, avec 6 vis de pression – raccorde bout à bout deux tronçons de rail autoportant

62 × 59 mmsection
160 mmlongueur
6 szt.vis de pression
zingagerevêtement

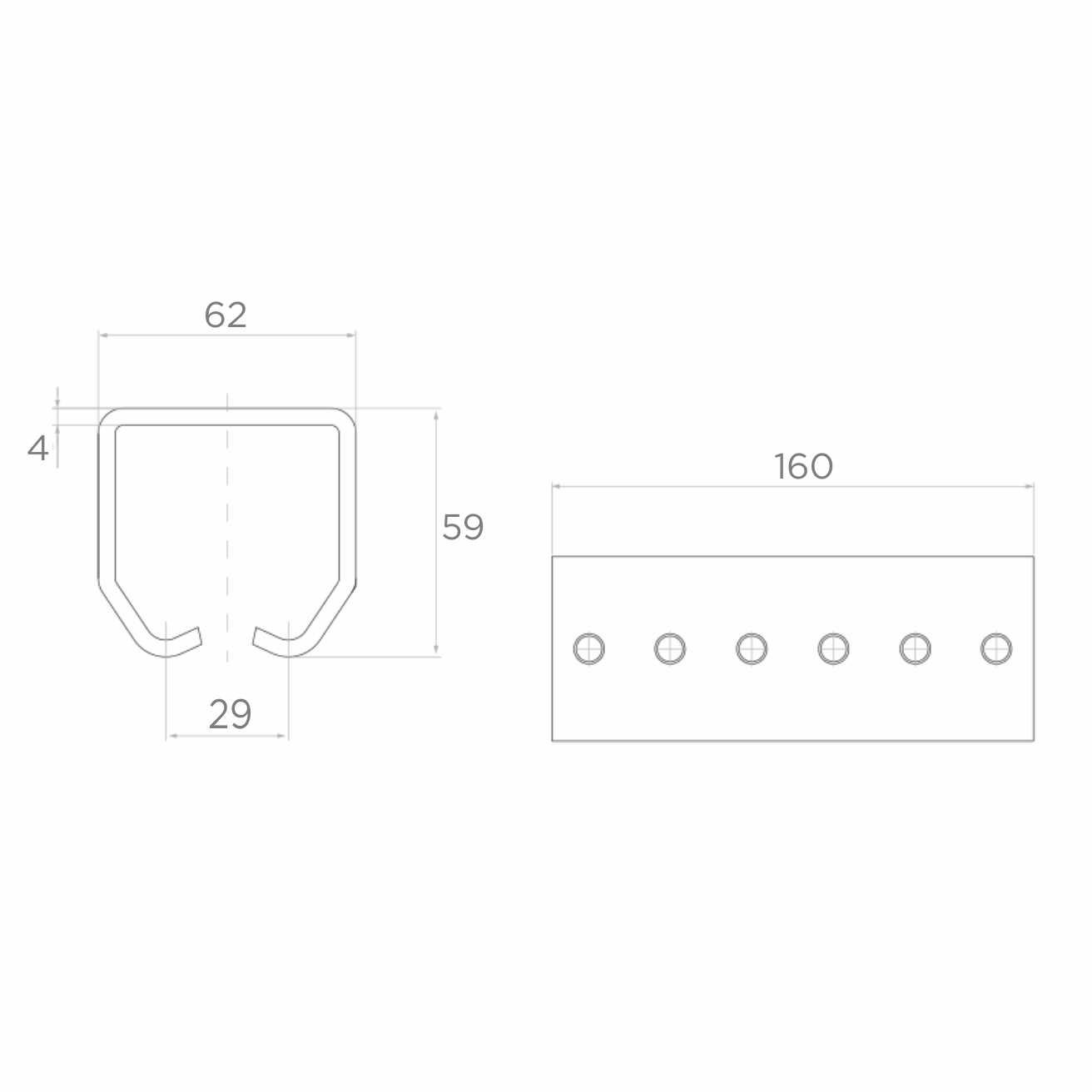

Dessin coté du manchon de raccordement de rails : a × h = 62 × 59 mm, épaisseur de paroi s = 4 mm, fente de 29 mm, longueur L = 160 mm
Ouvrir le dessin coté en taille réelle
Schéma indicatif : coupe du manchon avec vis de pression et vue de dessus. Dimensions selon le plan du fabricant ; position des vis selon le plan, têtes de vis représentées à titre indicatif.

Choix rapide

UtilisationRaccordement de tronçons de rail autoportant pour portail coulissant suspendu afin de former un chemin de roulement continu pour les chariots
ChoixPour rail de section 62 × 59 mm ; fente de 29 mm, identique à celle du rail
ConditionsLe revêtement de zinc protège l'acier contre la corrosion dans des conditions courantes ; en cas de contact avec du sel, des produits chimiques ou une humidité permanente, choisissez une version adaptée aux conditions d'exposition

À propos du produit

Le manchon sert à raccorder deux tronçons de rail autoportant pour portail coulissant suspendu. Il se glisse sur la jonction des rails et se serre à l'aide de vis, assurant ainsi la continuité du chemin de roulement des chariots.

La section du manchon présente des dimensions a × h de 62 × 59 mm, une épaisseur de paroi s de 4 mm et une fente de 29 mm, comme le rail. La longueur L est de 160 mm et la paroi supérieure comporte 6 vis de pression.

L'acier est zingué (zingage), ce qui le protège contre la corrosion dans des conditions courantes. La masse par pièce est de 1,04 kg.

Dimensions

Section extérieure a × h62 × 59 mm
Épaisseur de paroi s4 mm
Largeur de la fente29 mm
Longueur L160 mm
Vis de pression fournies6
Masse1,04 kg
Dimensions selon le plan du fabricant et les données de l'offre.

Matériau et revêtement

Matériauacier
Revêtementzingage

Unité de vente

Unité de vente1 pce(s)
Masse unitaire1,04 kg
Masse selon les données du fournisseur (valeur indicative).

Choix et montage

  • ✓Vérifiez la section du rail – le manchon convient aux rails de 62 × 59 mm.
  • ✓Faites coulisser le manchon sur la jonction des deux tronçons de rail, de manière à répartir sa longueur par moitié sur chaque tronçon.
  • ✓Alignez les tronçons et serrez les 6 vis de pression ; vérifiez que le chariot franchit la jonction sans ressaut.

Important

Le manchon ne remplace pas un support de suspension. Suspendez le rail de part et d'autre de la jonction conformément à la notice du système de portail.
