Profilé aluminium 416cm 40x40 pour boulons marteau Anodisé
Donnez votre avis sur le produit

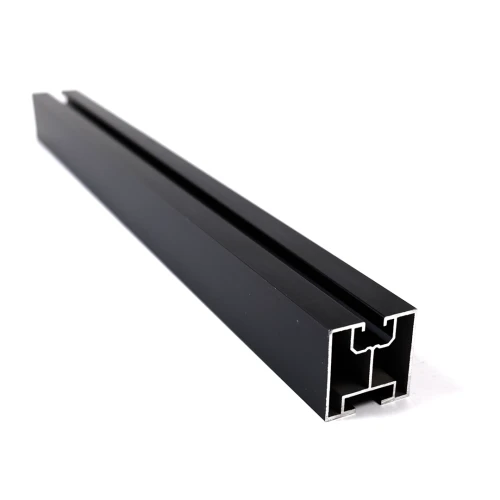

Profilé de montage aluminium 6060 anodisé 416cm 40x40mm pour fixation de panneaux photovoltaïques. Compatible avec vis marteau 28/15 M10. Montage par colliers centraux et terminaux dans le rail supérieur.
Les frais d’expédition ne sont pas inclus dans le prix.
Les frais d’expédition ne sont pas inclus dans le prix.
Choisissez la variante :
Le prix des différentes variantes peut varier
Quantité
Code du produit:
Caractéristiques du produit
[PIM] Profile montażowe #6
- Longueur [mm] 4160
- Profil [mm] 40×40
- Type de rainure Pour boulon marteau
- Finition Anodisé
Description
Longueur 416 cm – transport par camion (FTL)
Nous expédions les profilés de cette longueur uniquement par camion ; le coût dépend du poids de la commande et vous le verrez dans le panier. Longueurs plus courtes : jusqu'à 240 cm par transporteur, jusqu'à 195 cm par messagerie.
À quoi sert-il
Rail de montage en aluminium pour installations photovoltaïques. Sur le dessus du profilé, les panneaux se fixent avec des brides centrales et d'extrémité ; par en dessous, le profilé se visse sur des crochets de toit, des adaptateurs ou des triangles.
- ✓Vous montez des panneaux photovoltaïques sur des crochets de toit, des adaptateurs ou des triangles.
- ✓Vous fixez les brides des panneaux en M8 (canal supérieur).
- ✓Vous reliez le profilé au crochet ou à l'adaptateur avec une vis à tête marteau M10 type 28/15 avec écrou à embase (canal inférieur).
- ✓Il vous faut une longueur de 416 cm, de couleur noire (anodisé) – les autres longueurs sont dans le tableau comparatif ci-dessous.
Ne confondez pas les profilés
Vous avez des vis à tête hexagonale M10 ? Choisissez le profilé pour vis à tête hexagonale M10 – ce profilé a un canal inférieur pour vis à tête marteau.

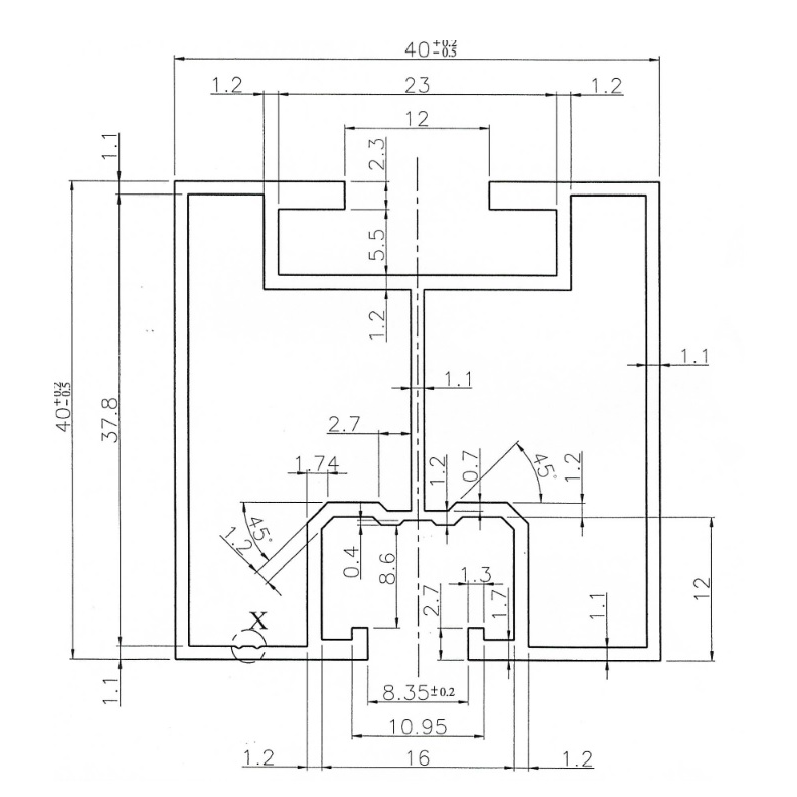

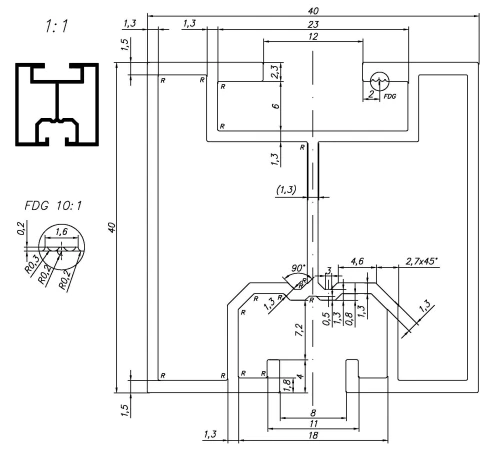

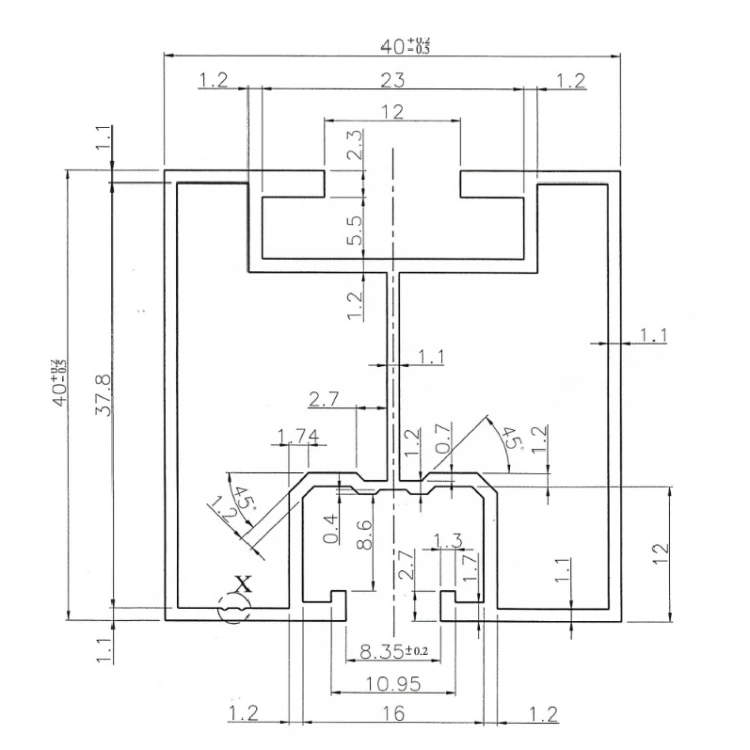

Dessin indicatif, cotes nominales en mm. Le plan du fabricant avec les tolérances se trouve dans les fichiers à télécharger.
Avertissement
L'entraxe des appuis et la capacité portante sont définis par l'étude de la structure – en tenant compte des charges de neige et de vent ainsi que de la charpente.

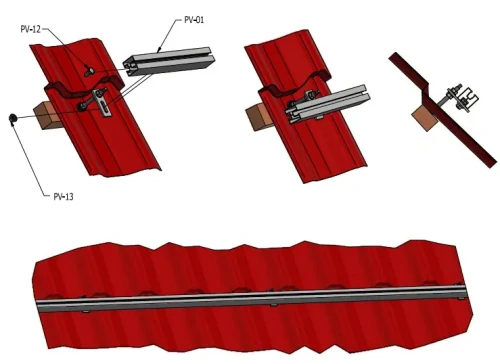

Illustration du fabricant : profilé vissé par le canal inférieur aux fixations sur une toiture en bac acier.
