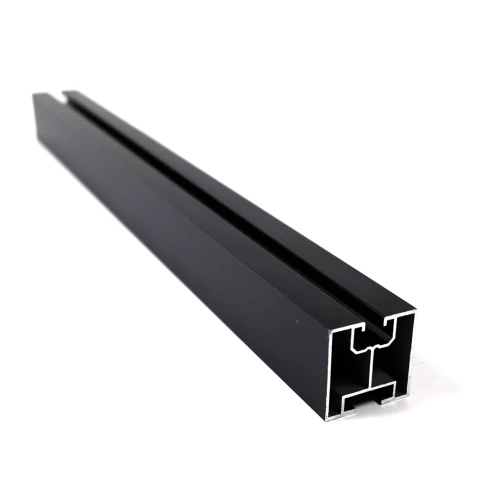

Profilé aluminium 40x40mm 10cm pour boulons marteau Anodisé
Donnez votre avis sur le produit
Profilé de montage aluminium 6060 anodisé 40x40mm pour la fixation de panneaux photovoltaïques. Compatible avec les boulons marteau 28/15 M10, les colliers centraux et d'extrémité. Montage sur adaptateurs, crochets de toit ou triangles de fixation.
Les frais d’expédition ne sont pas inclus dans le prix.
Les frais d’expédition ne sont pas inclus dans le prix.
Choisissez la variante :
Le prix des différentes variantes peut varier
Quantité
Code du produit:
Caractéristiques du produit
[PIM] Profile montażowe #6
- Longueur [mm] 100
- Profil [mm] 40×40
- Type de rainure Pour boulon marteau
- Finition Anodisé
Description
Échantillon de 10 cm – à vérifier avant de commander
Un court morceau de profilé pour voir la section et la finition et vérifier l'ajustement des vis et des brides avant de commander des longueurs complètes. Pour construire la structure, choisissez un profilé de longueur complète dans le tableau comparatif ci-dessous.
À quoi sert-il
Rail de montage en aluminium pour installations photovoltaïques. Sur le dessus du profilé, les panneaux se fixent avec des brides centrales et d'extrémité ; par en dessous, le profilé se visse sur des crochets de toit, des adaptateurs ou des triangles.
- ✓Vous montez des panneaux photovoltaïques sur des crochets de toit, des adaptateurs ou des triangles.
- ✓Vous fixez les brides des panneaux en M8 (canal supérieur).
- ✓Vous reliez le profilé au crochet ou à l'adaptateur avec une vis à tête marteau M10 type 28/15 avec écrou à embase (canal inférieur).
- ✓Vous voulez d'abord vérifier le profilé en main – voici un échantillon de 10 cm, de couleur noire (anodisé) ; les longueurs complètes sont dans le tableau comparatif ci-dessous.
Ne confondez pas les profilés
Vous avez des vis à tête hexagonale M10 ? Choisissez le profilé pour vis à tête hexagonale M10 – ce profilé a un canal inférieur pour vis à tête marteau.

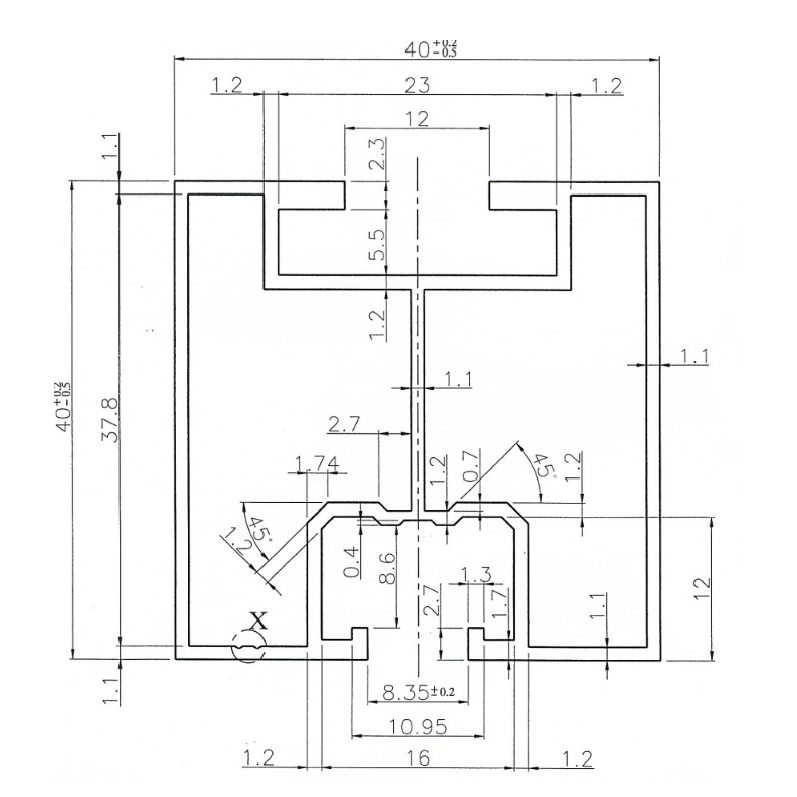

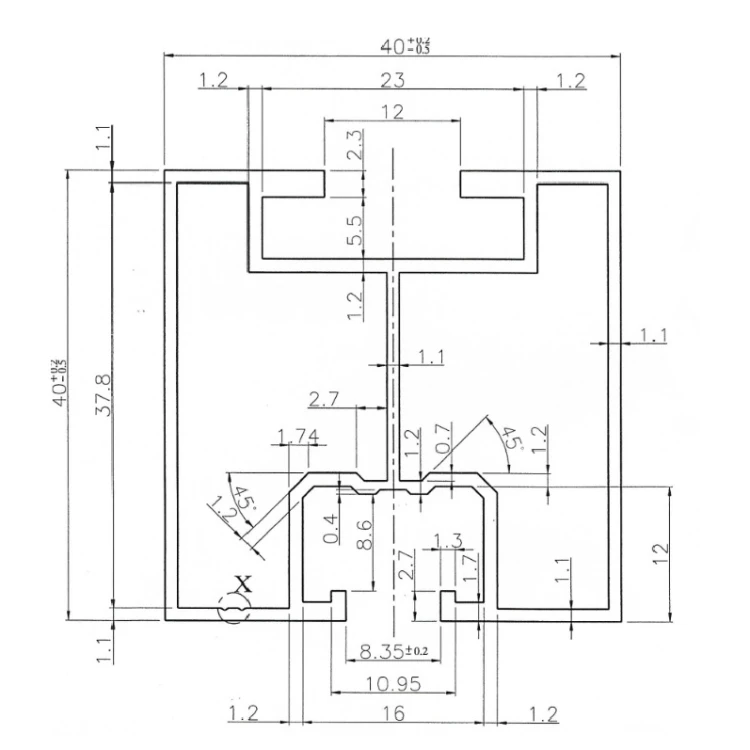

Dessin indicatif, cotes nominales en mm. Le plan du fabricant avec les tolérances se trouve dans les fichiers à télécharger.
Avertissement
L'entraxe des appuis et la capacité portante sont définis par l'étude de la structure – en tenant compte des charges de neige et de vent ainsi que de la charpente.

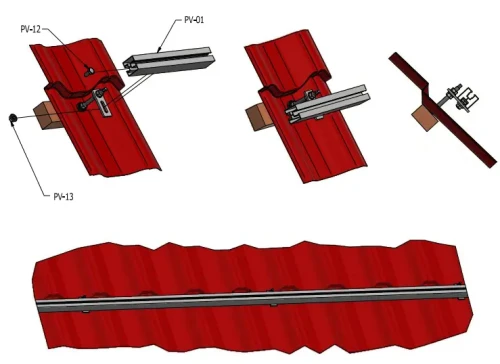

Illustration du fabricant : profilé vissé par le canal inférieur aux fixations sur une toiture en bac acier.
