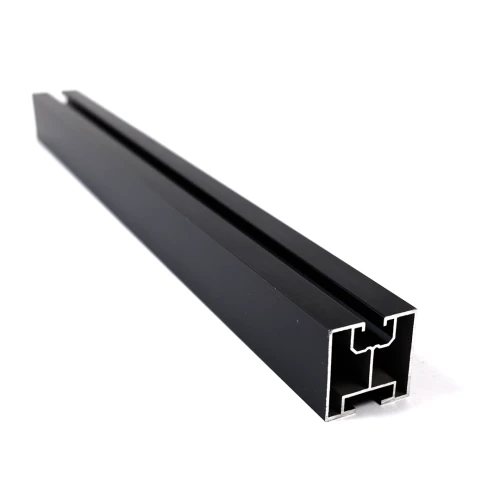

Profil en aluminium 625cm 40x40 pour vis en T Anodisé
Donnez votre avis sur le produit
Profil de montage en aluminium 6060 anodisé 625 cm pour vis à tête marteau type 28/15 M10, pour modules photovoltaïques.
Les frais d’expédition ne sont pas inclus dans le prix.
Les frais d’expédition ne sont pas inclus dans le prix.
Choisissez la variante :
Le prix des différentes variantes peut varier
Quantité
Code du produit:
Caractéristiques du produit
[PIM] Profile montażowe #6
- Longueur [mm] 6250
- Profil [mm] 40×40
- Type de rainure Pour boulon marteau
- Finition Anodisé
Description
Longueur 625 cm – transport par camion (FTL)
Nous expédions les profilés de cette longueur uniquement par camion ; le coût dépend du poids de la commande et vous le verrez dans le panier. Longueurs plus courtes : jusqu'à 240 cm par transporteur, jusqu'à 195 cm par messagerie.
À quoi sert-il
Rail de montage en aluminium pour installations photovoltaïques. Sur le dessus du profilé, les panneaux se fixent avec des brides centrales et d'extrémité ; par en dessous, le profilé se visse sur des crochets de toit, des adaptateurs ou des triangles.
- ✓Vous montez des panneaux photovoltaïques sur des crochets de toit, des adaptateurs ou des triangles.
- ✓Vous fixez les brides des panneaux en M8 (canal supérieur).
- ✓Vous reliez le profilé au crochet ou à l'adaptateur avec une vis à tête marteau M10 type 28/15 avec écrou à embase (canal inférieur).
- ✓Il vous faut une longueur de 625 cm, de couleur noire (anodisé) – les autres longueurs sont dans le tableau comparatif ci-dessous.
Ne confondez pas les profilés
Vous avez des vis à tête hexagonale M10 ? Choisissez le profilé pour vis à tête hexagonale M10 – ce profilé a un canal inférieur pour vis à tête marteau.

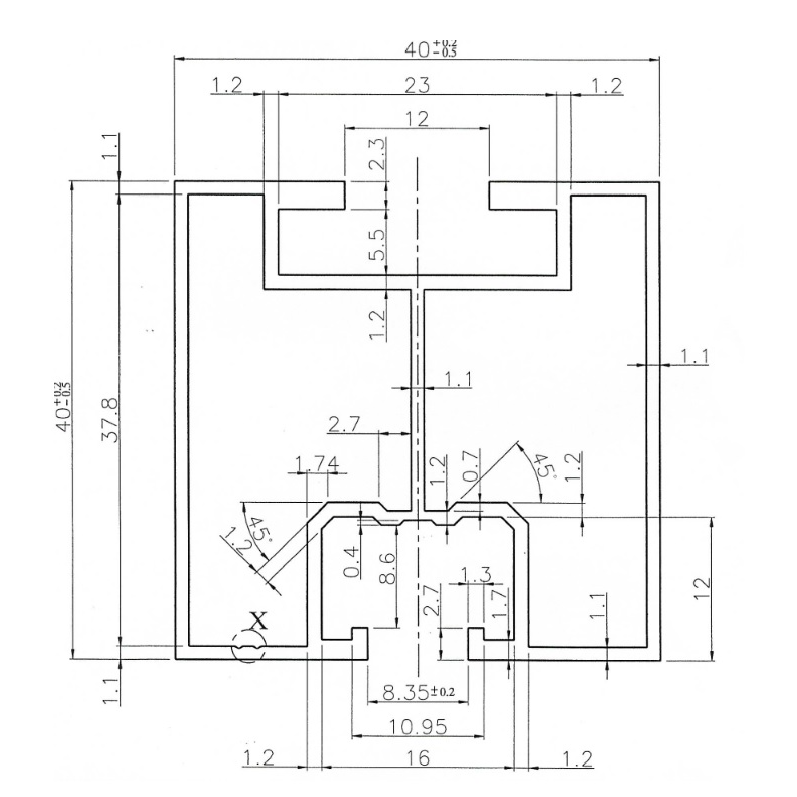

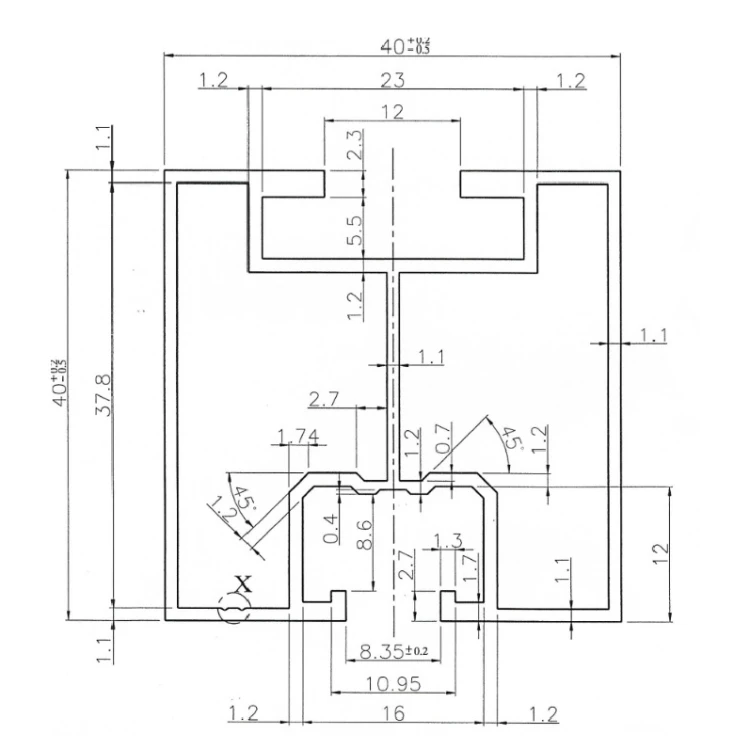

Dessin indicatif, cotes nominales en mm. Le plan du fabricant avec les tolérances se trouve dans les fichiers à télécharger.
Avertissement
L'entraxe des appuis et la capacité portante sont définis par l'étude de la structure – en tenant compte des charges de neige et de vent ainsi que de la charpente.

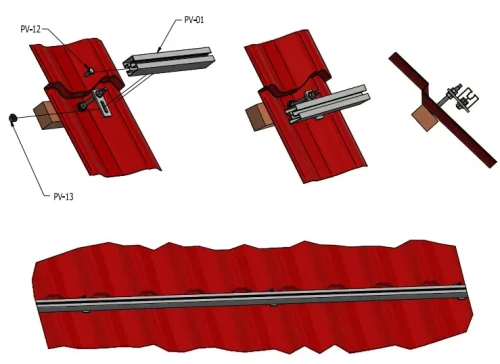

Illustration du fabricant : profilé vissé par le canal inférieur aux fixations sur une toiture en bac acier.
