Poteau terminal droit/gauche ø 42,4x1060mm AISI304 2 fixations pour verre au sol

Nouveau produit

Disponibilité: En stock (grande quantité)

Livraison sous: 6 Jours ouvrables

Poids: 3.2 kg

Prix / pcs.: 37,04 € 37.04

TTC 20%, hors frais de port

Prix net / pcs.: (30,87 €)

HT 20%, hors frais de port

quantité pcs.

produit indisponible

ajouter à la liste de souhaits

Évaluation:

Vendeur: PSG

Code produit: 000-558

recommander à un ami

Description

Poteau de balustrade terminal en acier inoxydable ø 42,4 mm avec fixations pour verre

Poteau de balustrade terminal droit/gauche en acier inoxydable AISI 304 avec finition satinée (brossée). Kit complet destiné à la construction de balustrades de balcons et d'escaliers avec remplissage en verre. Poteau fixé au sol, équipé de 2 fixations pour verre, raccord de main courante et cache de base — prêt pour une installation rapide.

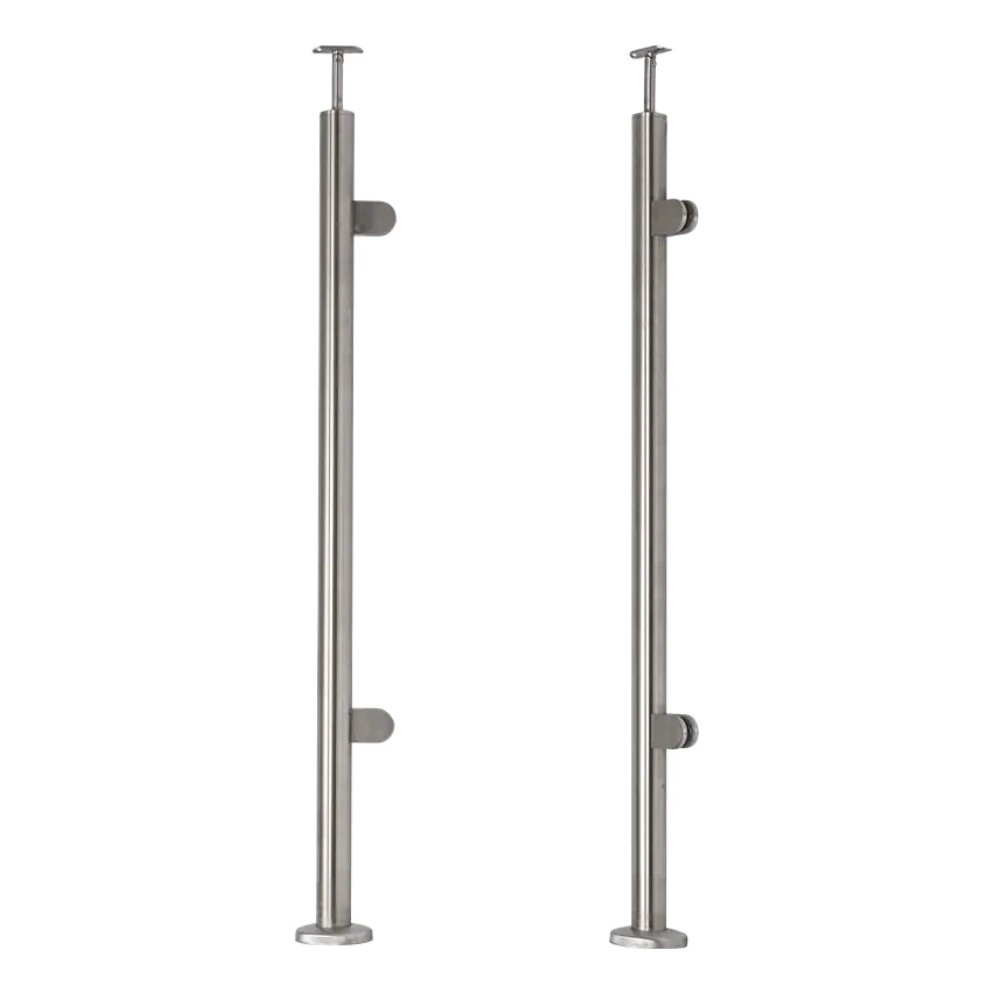

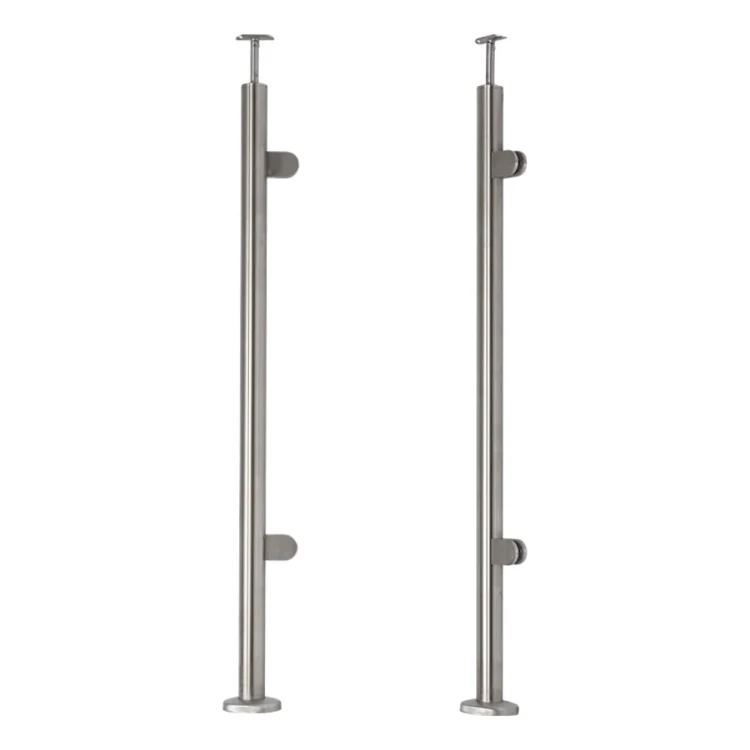

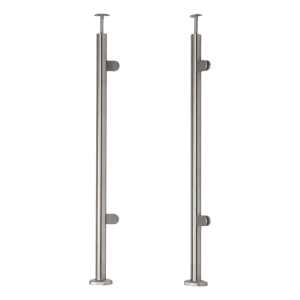

Poteau de balustrade terminal en acier inoxydable – variante droite et gauche

Caractéristiques principales du poteau

Matériau : acier inoxydable AISI 304 — haute résistance à la corrosion et aux dommages mécaniques

Finition : satin (brossé)

Diamètre du poteau : ø 42,4 mm, épaisseur de paroi : 2 mm

Hauteur du poteau : 1060 mm

Hauteur totale avec main courante : 1102,4 mm

Type : terminal droit/gauche — universel, s'adapte à divers projets architecturaux

Mode de fixation : au sol

Fixations pour verre : 2 pcs

Plage d'épaisseur du verre : 6–10,76 mm (joints en caoutchouc pour verre 8 mm inclus)

Poids : 3,2 kg

Répartition des fixations sur le poteau

Les fixations pour verre sont réparties symétriquement sur le poteau. La distance du bord supérieur du poteau à l'axe de la fixation supérieure est de 200 mm, l'entraxe des fixations est de 610 mm, et la distance de la fixation inférieure à la base — 250 mm. Trous de fixation des supports : 2× M8.

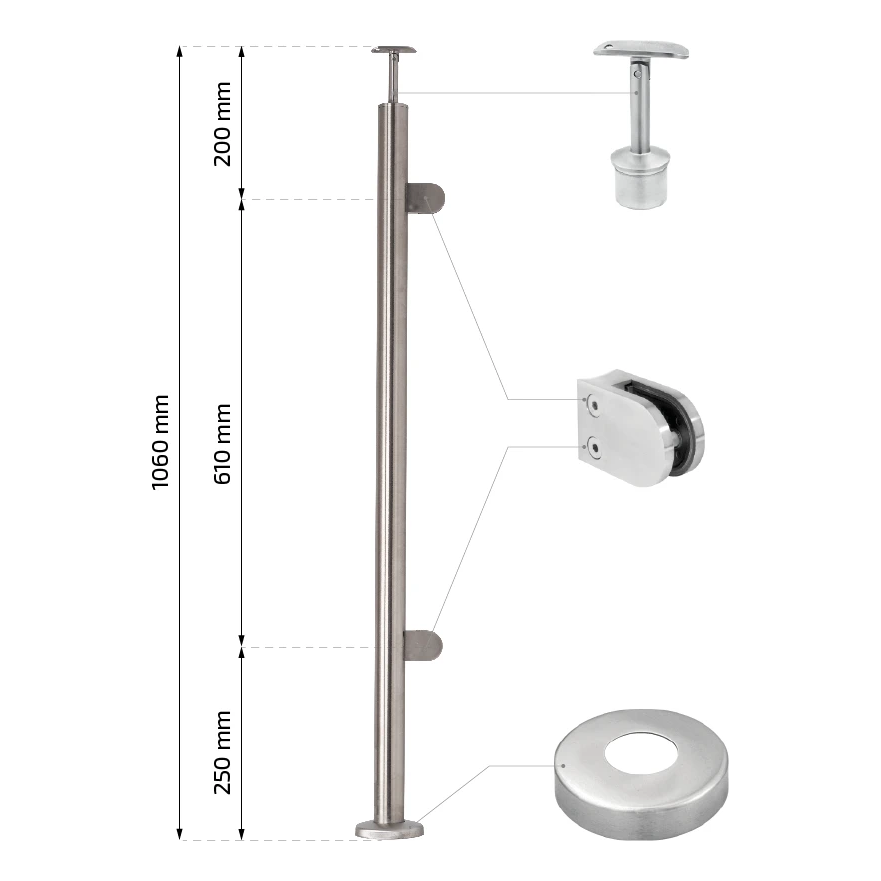

Vue éclatée du poteau avec composants – raccord de main courante, fixation pour verre, cache

Contenu du kit

Poteau ø 42,4 × 2 mm, haut. 1060 mm

Raccord de main courante (support supérieur) — hauteur 80 mm, tige ø 14 mm, adapté aux mains courantes ø 42,4 mm

Fixations pour verre — 2 pcs, dimensions 50 × 40 × 40 mm, trou de fixation ø 8,5 mm

Cache de base (rosace) — diamètre 105 mm, hauteur 20 mm, trou ø 42,4 mm

Kit complet de joints en caoutchouc pour verre 8 mm

Dimensions de la fixation pour verre

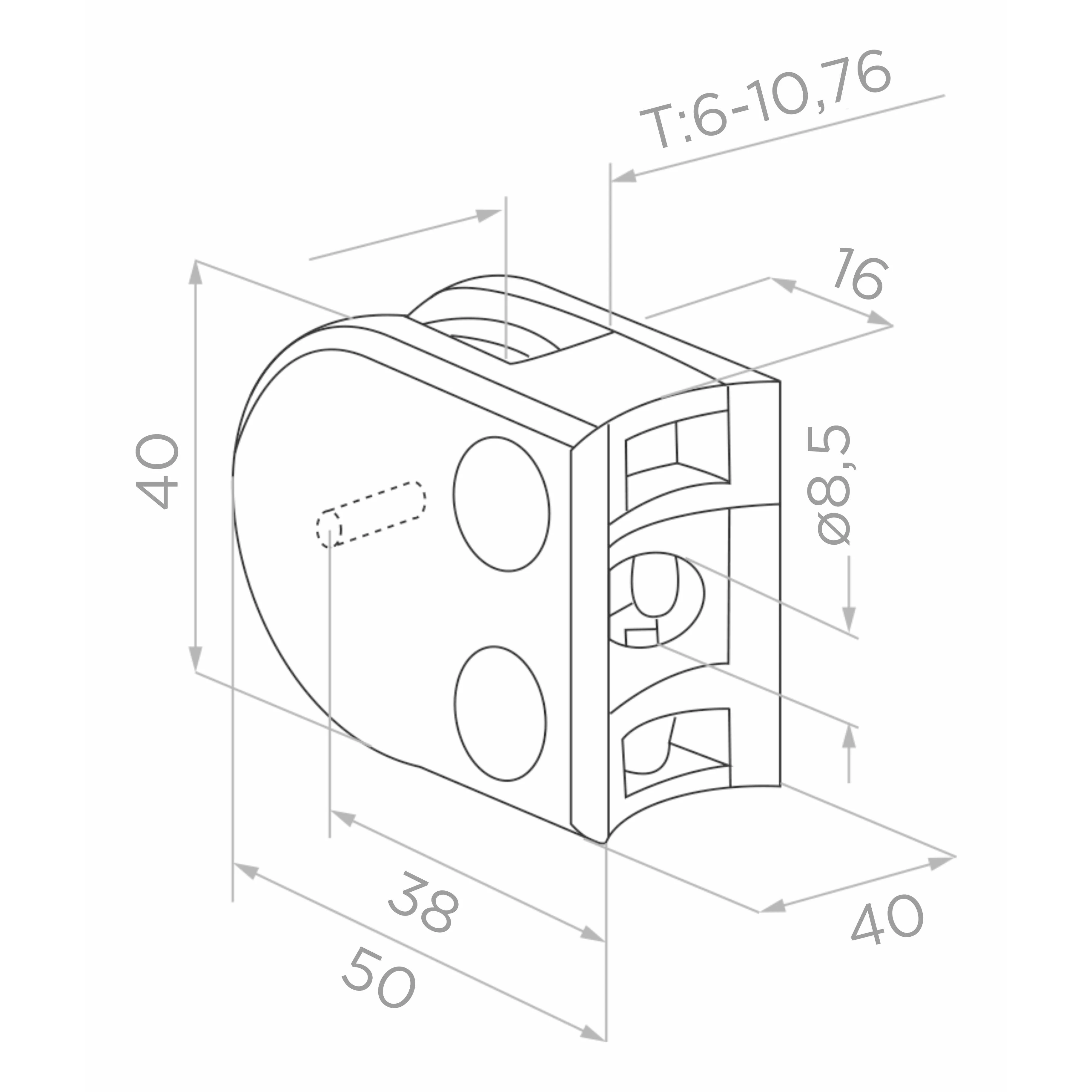

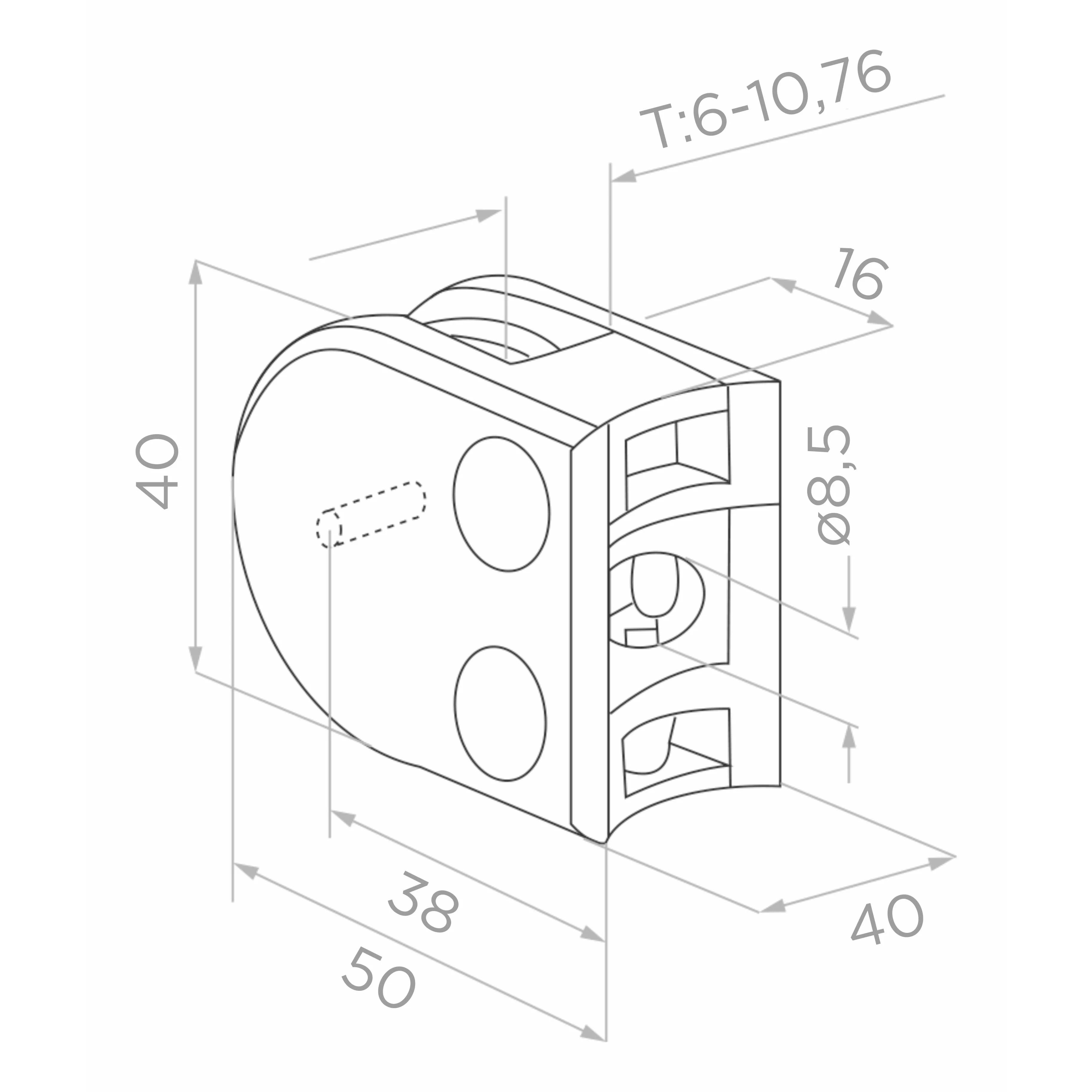

Plan coté de la fixation pour verre – 50×40×40 mm, épaisseur verre 6–10,76 mm

Longueur totale : 50 mm, partie de fixation : 38 mm

Hauteur : 40 mm

Largeur : 40 mm

Plage d'épaisseur du panneau de verre : 6–10,76 mm

Distance bord du verre à l'axe de blocage : 16 mm

Diamètre du trou de fixation : ø 8,5 mm

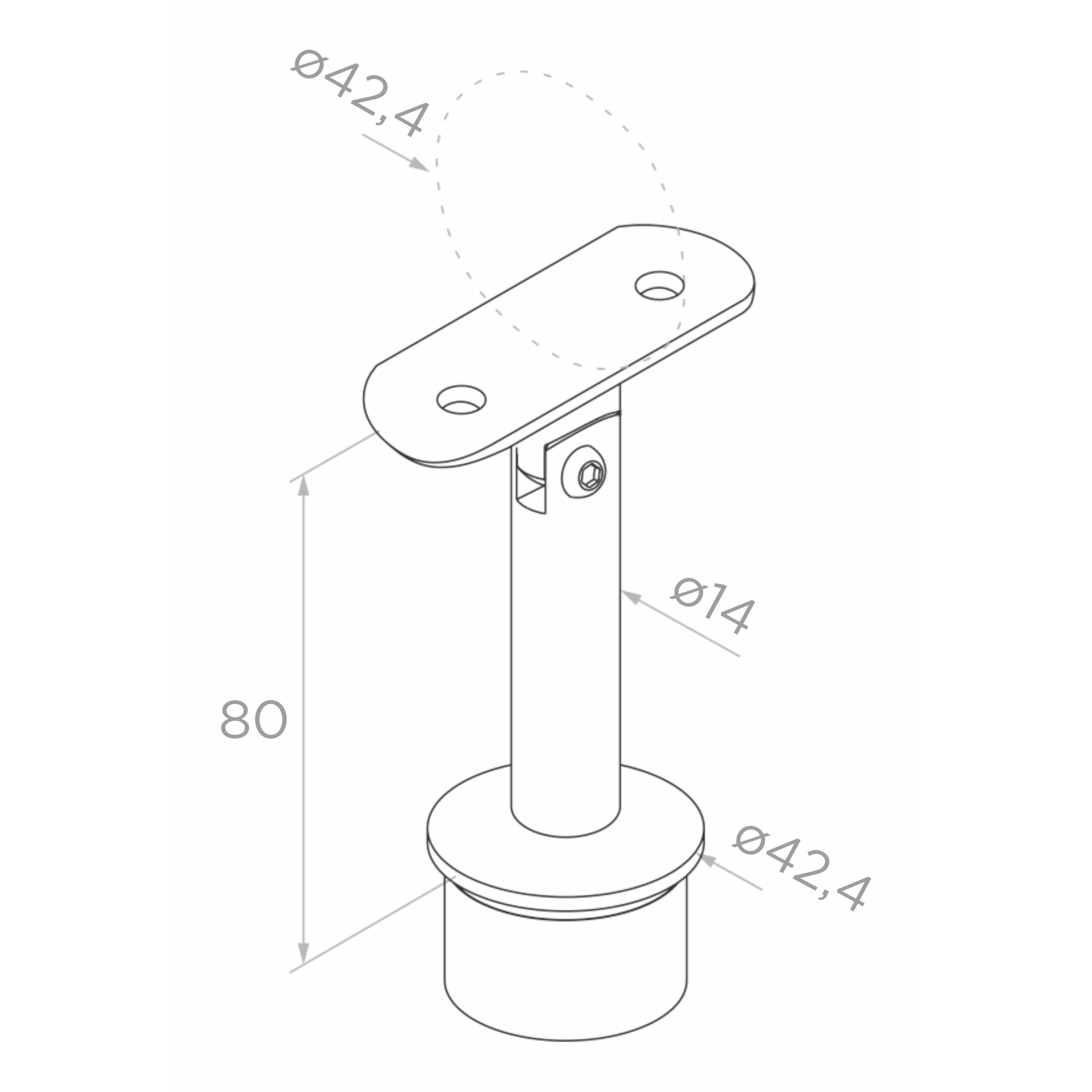

Plan coté du raccord de main courante – hauteur 80 mm, diamètre 42,4 mm

Raccord de main courante (support supérieur)

Raccord de main courante réglable d'une hauteur de 80 mm avec tige ø 14 mm insérée à l'intérieur du tube du poteau. Plateforme supérieure adaptée aux mains courantes ø 42,4 mm avec possibilité de réglage de l'angle d'inclinaison. Cela simplifie le montage de la main courante et permet d'adapter le poteau aux conditions spécifiques du chantier. En cas d'inégalité du sol, le poteau peut être raccourci.

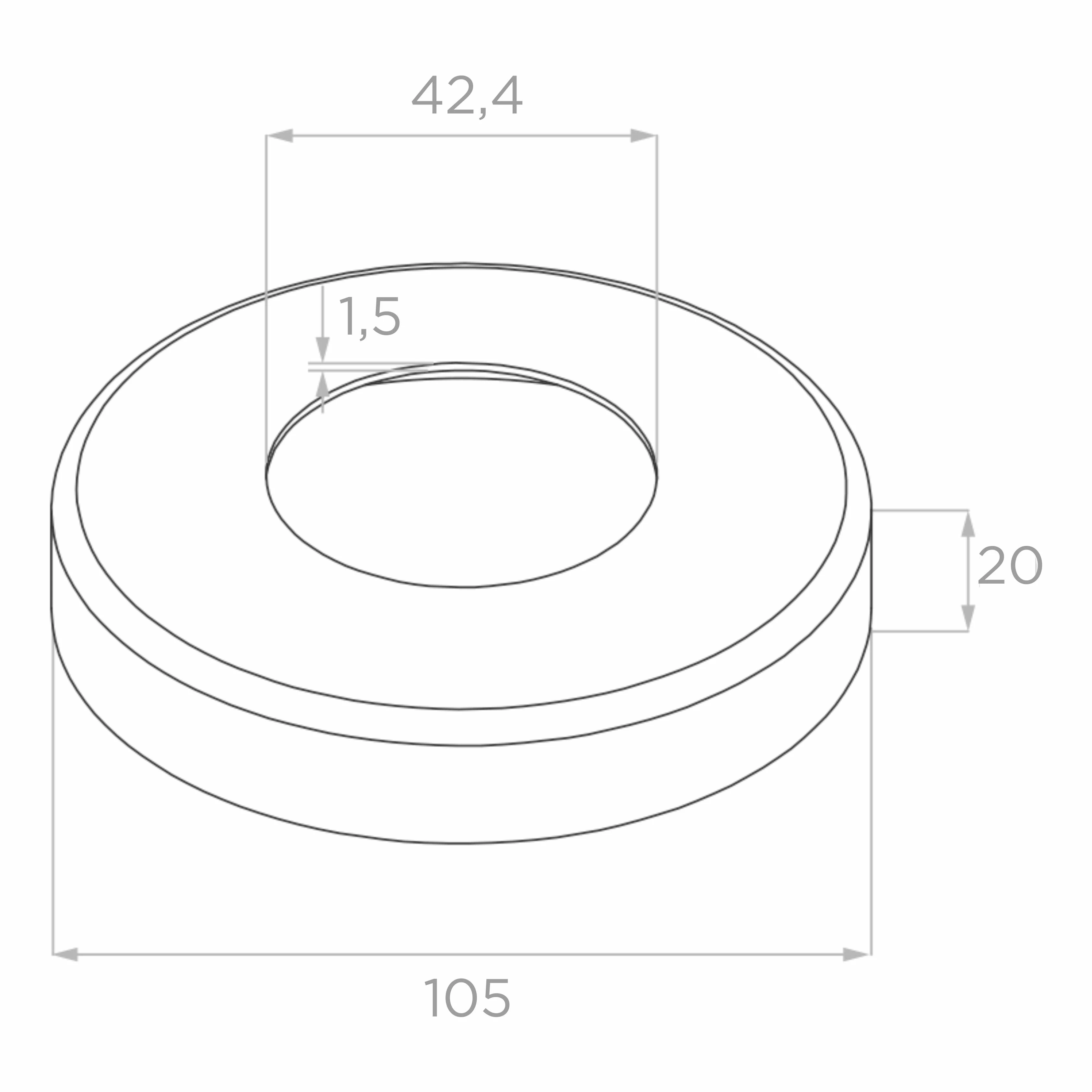

Plan coté du cache de base – diamètre 105 mm, hauteur 20 mm

Cache de base (rosace)

Rosace décorative d'un diamètre extérieur de 105 mm et d'une hauteur de 20 mm qui cache esthétiquement le point de fixation du poteau au sol. Trou intérieur ø 42,4 mm, épaisseur du matériau de la bride 1,5 mm.

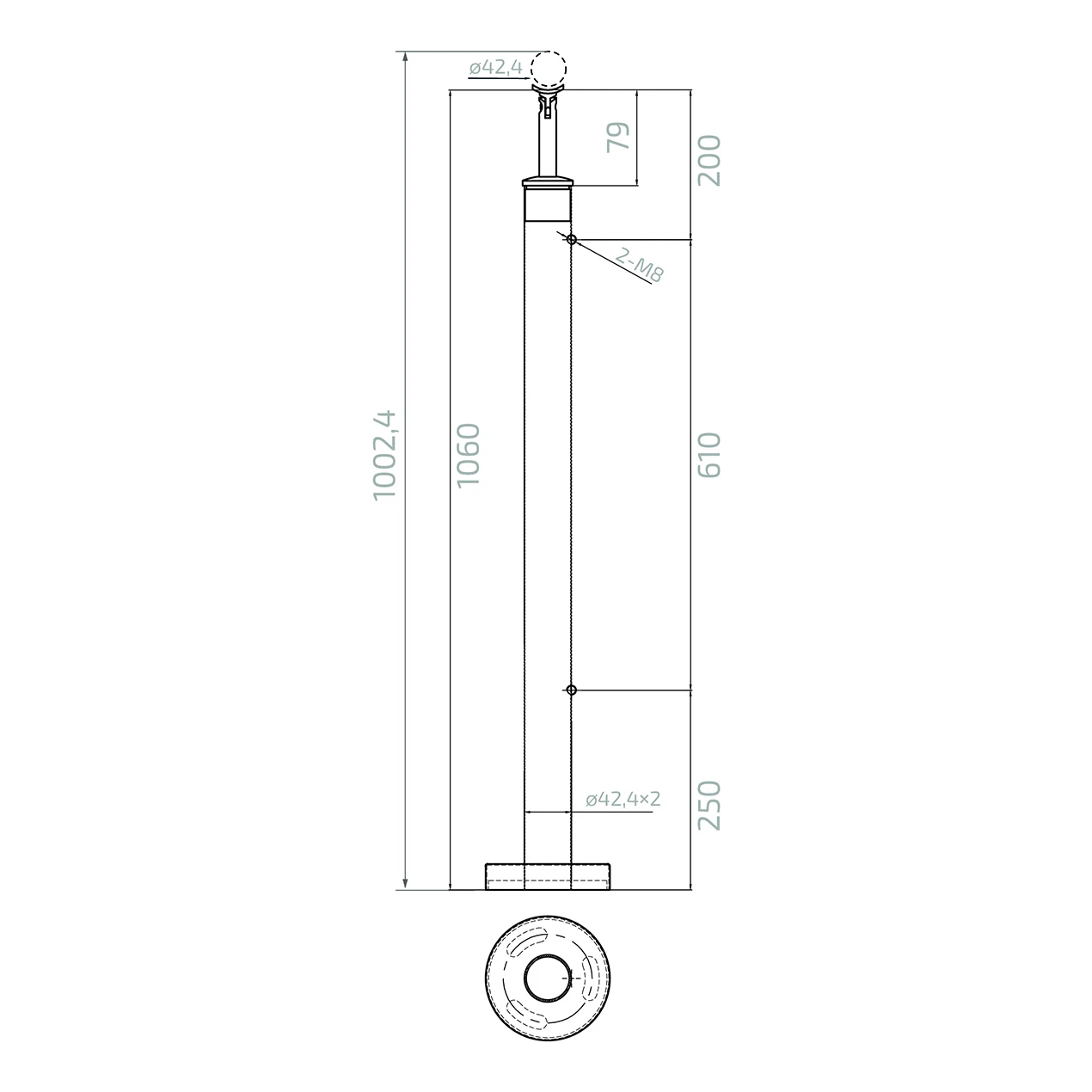

Plan technique du poteau de balustrade avec dimensions de montage complètes

Dimensions de montage du poteau

Diamètre du tube : ø 42,4 × 2 mm

Hauteur du tube du poteau : 1060 mm

Hauteur de la base à l'axe de la main courante : 1002,4 mm

Hauteur du support de main courante : 79 mm

Distance fixation supérieure – haut du poteau : 200 mm

Entraxe des fixations (axe–axe) : 610 mm

Distance fixation inférieure – base : 250 mm

Trous de fixation des supports : 2× M8

Diamètre de la main courante : ø 42,4 mm

Information importante de montage

Les raccords et fixations de main courante fournis avec le produit ne sont pas fixés de manière permanente. Il est recommandé d'utiliser une colle anaérobie spéciale pour acier inoxydable pour assurer leur fixation appropriée. En cas de montage de panneaux de verre d'épaisseur différente de 8 mm, il convient de se procurer des joints en caoutchouc de la taille appropriée.

Données techniques

Matériau	AISI 304
Finition	Satiné
Système de montage	42,4 mm
