Poteau de finition gauche ø42,4x1230mm AISI304 fixation murale satiné

Aller aux commentaires sur les produits

Poteau de finition gauche en acier inoxydable ø42,4 mm AISI 304, hauteur 1230 mm, avec deux fixations pour verre et fixation murale. Kit de montage complet avec rosace murale ø100 mm.

Voir la description complète
avec TVA sans TVA
Prix 72,91 €
TVA 20% incluse

Les frais d’expédition ne sont pas inclus dans le prix.

pcs.
Disponibilité:
En stock (grande quantité)
Délai d’expédition: 6 Jours ouvrables

Caractéristiques du produit

[PIM] Cat 134 #134

  • Matériau AISI 304
  • Finition Satiné
  • Système de montage 42,4 mm

Description

Poteau de finition gauche ø42,4 mm en acier inoxydable avec fixations pour verre

Poteau de finition gauche en acier d'un diamètre de ø42,4 mm et d'une hauteur de 1230 mm, destiné à la construction d'élégantes balustrades vitrées. Fabriqué en acier inoxydable de haute qualité AISI 304 avec finition satinée, il assure durabilité et aspect esthétique tant à l'intérieur qu'à l'extérieur des bâtiments. Le poteau est équipé de deux fixations pour verre et d'une fixation murale latérale, permettant un montage rapide et stable sans nécessité d'ancrage au sol.

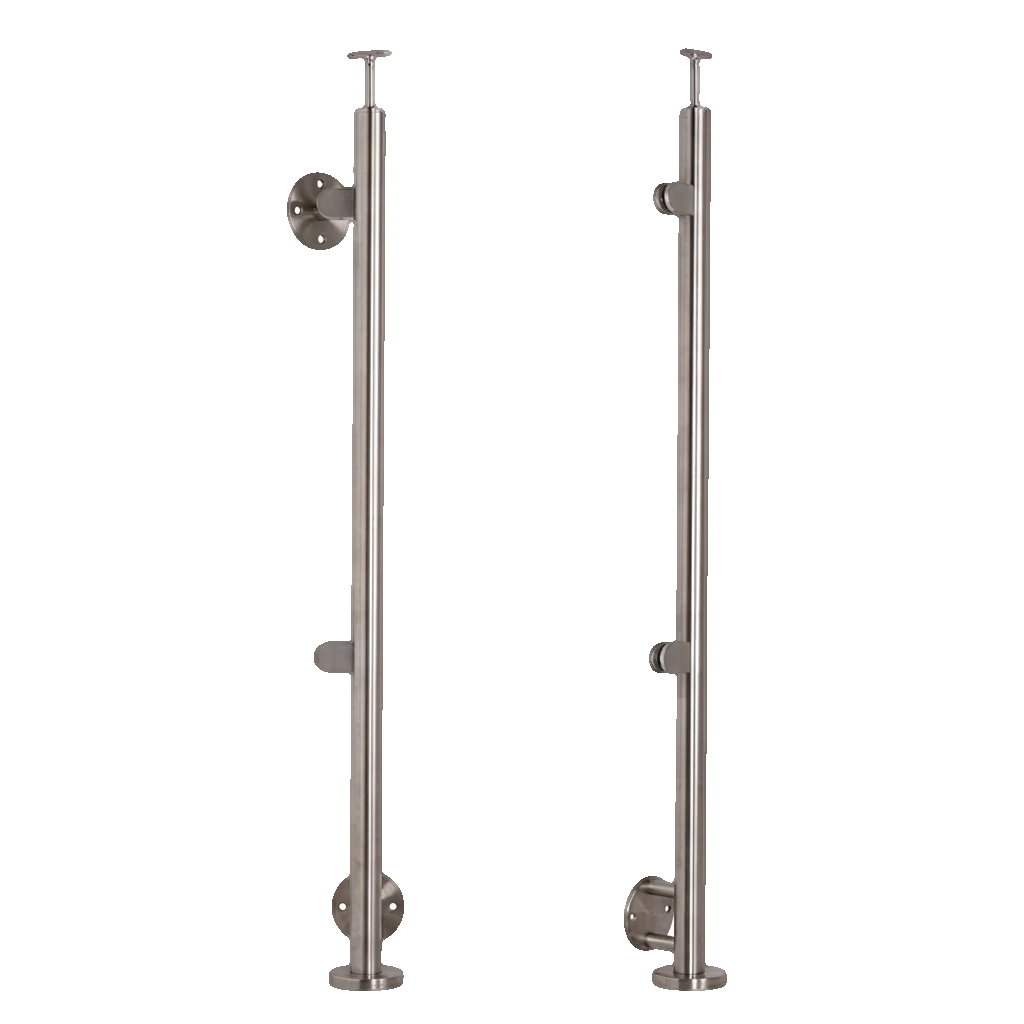

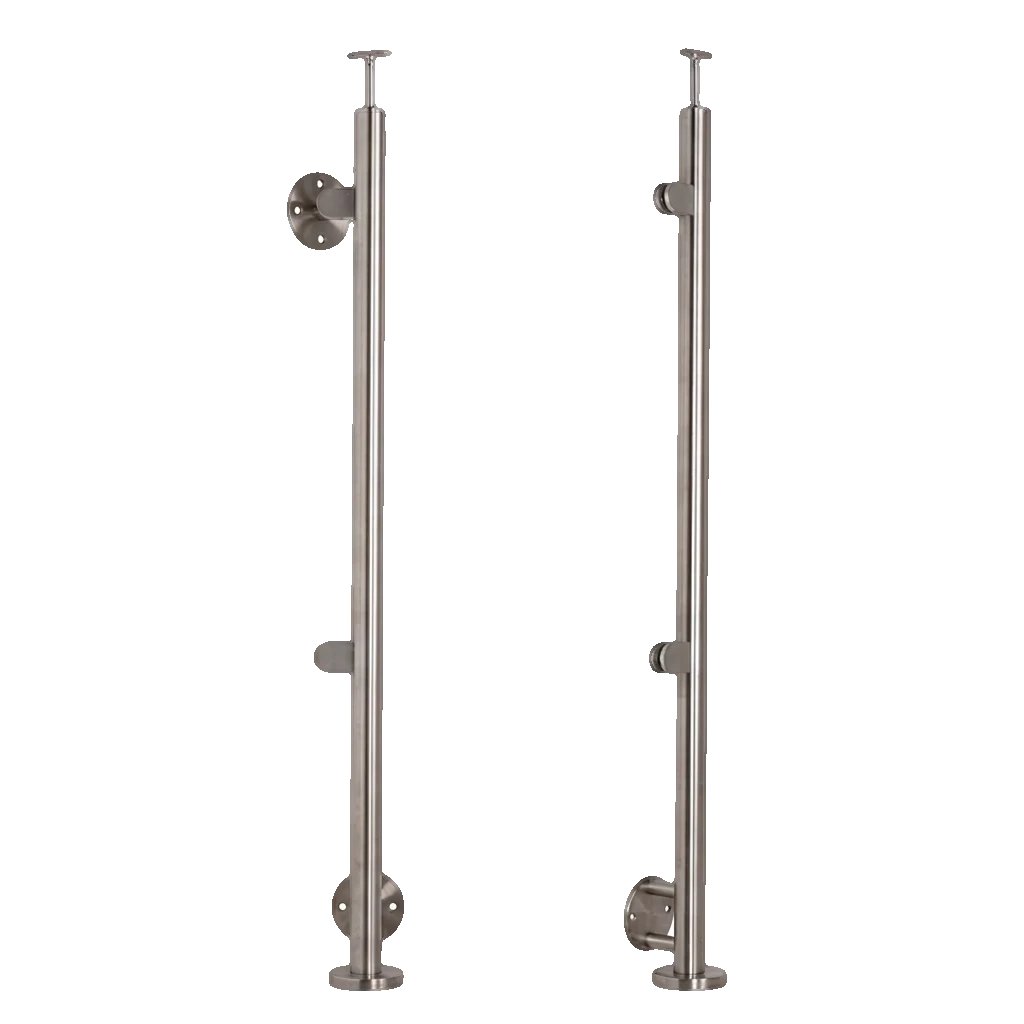

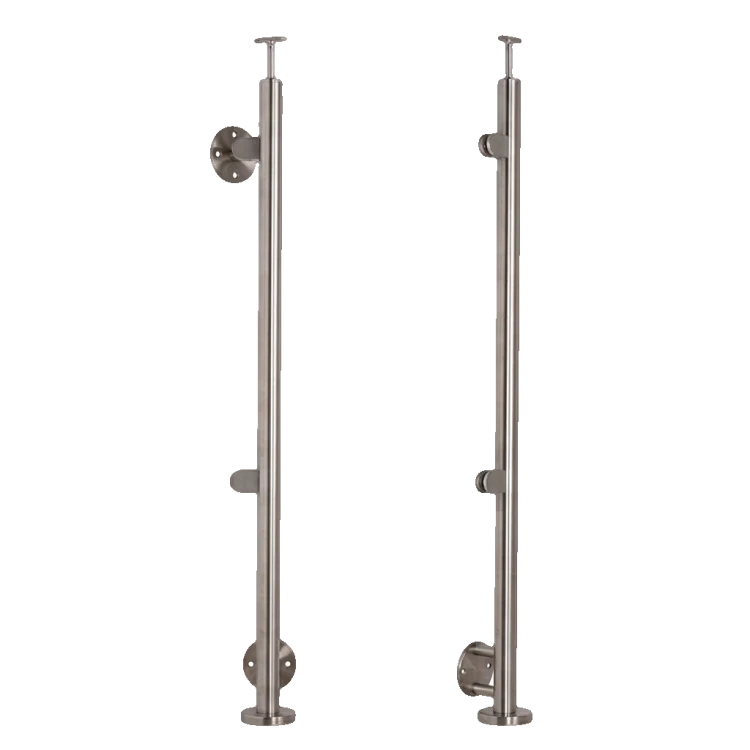

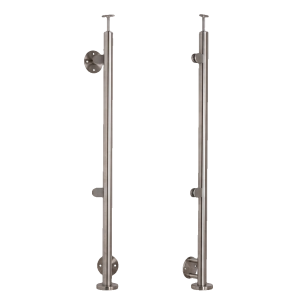

Poteau de finition gauche en acier inoxydable avec fixations pour verre – vue de face et de côté
Poteau de finition gauche en acier inoxydable avec fixations pour verre – vue de face et de côté

Kit de montage complet

Le poteau est livré sous forme de kit de montage prêt à installer, contenant tous les éléments nécessaires. Le kit comprend une fixation murale (rosace murale), deux fixations pour verre de dimensions 40×50 mm ainsi qu'un connecteur de poteau avec support de main courante réglable. Grâce à la complétude du kit, l'installateur n'a pas besoin de commander de composants supplémentaires — il suffit de préparer le verre trempé ou feuilleté approprié et la main courante.

Les fixations pour verre supportent des panneaux d'épaisseur de 6 mm à 10,76 mm, ce qui inclut tant le verre trempé simple que les configurations populaires de verre feuilleté (par ex. 2×5 mm avec film PVB). Ainsi, un seul modèle de poteau convient à de nombreux projets de balustrades. Il faut commander en plus un joint de la série 50D1 pour la fixation du verre

Dimensions et positionnement des éléments sur le poteau

Schéma dimensionnel du poteau avec positionnement des fixations pour verre, de la fixation murale et du connecteur de main courante
Schéma dimensionnel du poteau avec positionnement des fixations pour verre, de la fixation murale et du connecteur de main courante
  • Hauteur totale du poteau : 1230 mm
  • Diamètre du tube du poteau : ø42,4 mm
  • Distance du bas du poteau à l'axe de la fixation murale : 70 mm
  • Distance du bas du poteau à l'axe de la fixation inférieure du verre : 420 mm
  • Entraxe des fixations pour verre : 610 mm
  • Distance de l'axe de la fixation supérieure au bord supérieur du tube : 200 mm
  • Poids du kit : 3,45 kg

Fixation murale — rosace murale

Dessin technique de la rosace de fixation murale ø100 mm avec écartement de 51 mm
Dessin technique de la rosace de fixation murale ø100 mm avec écartement de 51 mm

La rosace de montage d'un diamètre de ø100 mm assure une fixation stable et esthétique du poteau au mur. L'écartement de montage de 51 mm (de la surface du mur à l'axe du poteau) garantit un espacement approprié pour le libre passage des panneaux de verre. Les trous de montage dans la rosace permettent un ancrage sûr aux murs maçonnés, en béton et autres structures porteuses.

Connecteur de support de main courante

Dessin technique du connecteur de support de main courante avec réglage d
Dessin technique du connecteur de support de main courante avec réglage d'angle, ø42,4 mm

Le connecteur monté au sommet du poteau sert à fixer la main courante de diamètre ø42,4 mm. La hauteur totale du connecteur est de 80 mm, et la tige de fixation a un diamètre de ø14 mm. La plaque de support supérieure possède un réglage d'angle d'inclinaison, ce qui permet l'adaptation à différentes configurations d'escaliers et pentes. Le réglage s'effectue au moyen d'une vis Allen intégrée.

Fixations pour verre — paramètres

Dessin technique de la fixation pour verre 40×50 mm avec plage d
Dessin technique de la fixation pour verre 40×50 mm avec plage d'épaisseur 6–10,76 mm
  • Dimensions de la fixation : 40 × 50 × 40 mm (haut. × long. × larg.)
  • Entraxe des trous de montage : 38 mm
  • Diamètre des trous de montage : ø8,5 mm
  • Plage d'épaisseur du verre : 6–10,76 mm
  • Nombre de fixations dans le kit : 2 pcs

Spécification technique

  • Type : poteau de finition gauche
  • Système : ø42,4 mm
  • Hauteur totale : 1230 mm
  • Matériau : acier inoxydable AISI 304
  • Finition de surface : satiné (brossé)
  • Type de montage : latéral (mural)
  • Diamètre de la rosace de fixation : ø100 mm
  • Écartement du mur : 51 mm
  • Épaisseur de verre supportée : 6–10,76 mm
  • Diamètre de la main courante : ø42,4 mm
  • Poids du kit : 3,45 kg
  • EAN : 5903313202213

Contenu du kit : fixation murale (rosace murale), 2× fixation pour verre 40×50 mm, connecteur de support de main courante avec réglage d'angle.
