Pont trapézoïdal en aluminium H-70 avec EPDM 330 mm – type 2 pour tôle trapézoïdale
Donnez votre avis sur le produit
Pont trapézoïdal en aluminium H-70 avec EPDM, type 2, pour tôle trapézoïdale. Section 114 × 70 mm, longueur 330 mm, épaisseur de paroi 1,5 mm, masse 1,262 kg/m. Rainure de montage 40 mm, orifice 9 mm. Aluminium 6060, joint EPDM sur les pieds. Trous de fixation percés sur site.
Les frais d’expédition ne sont pas inclus dans le prix.
Les frais d’expédition ne sont pas inclus dans le prix.
Choisissez la variante :
Le prix des différentes variantes peut varier
Quantité
Code du produit:
Description
Pont trapézoïdal en aluminium H-70 avec EPDM 330 mm – type 2 pour tôle trapézoïdale

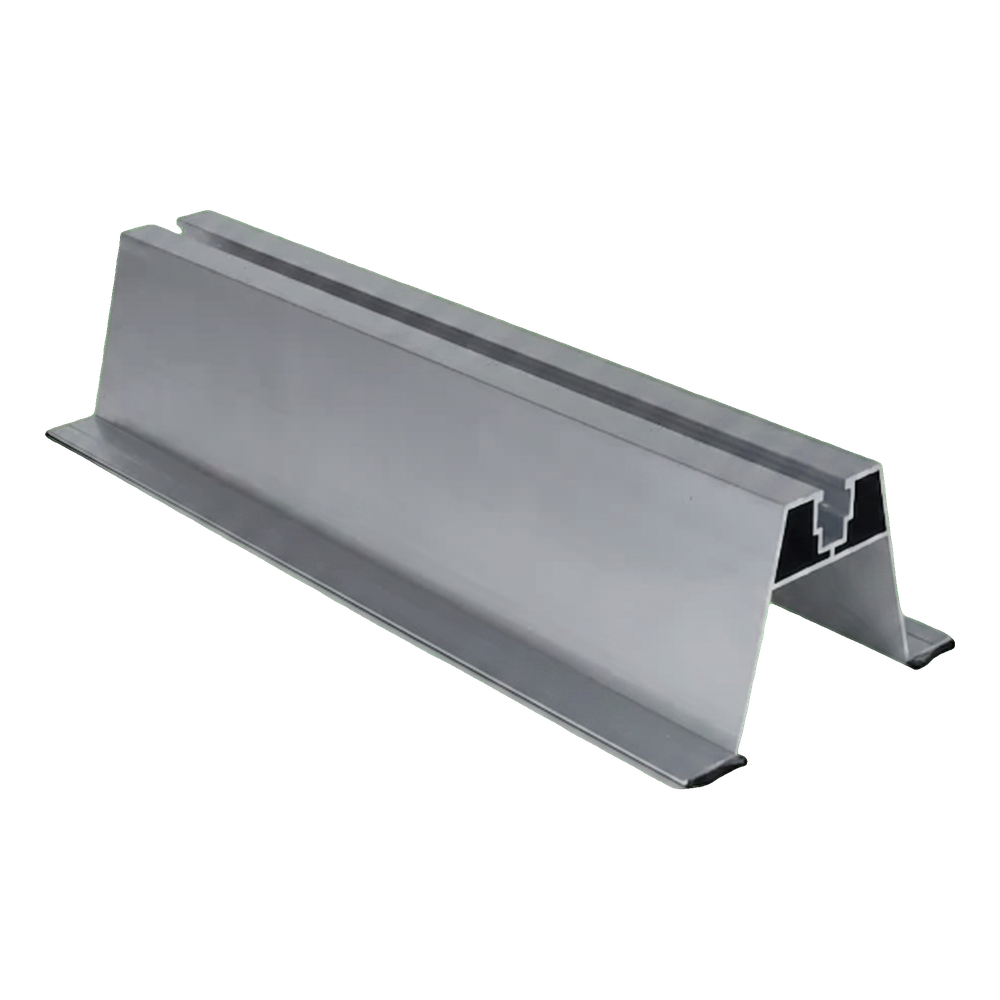

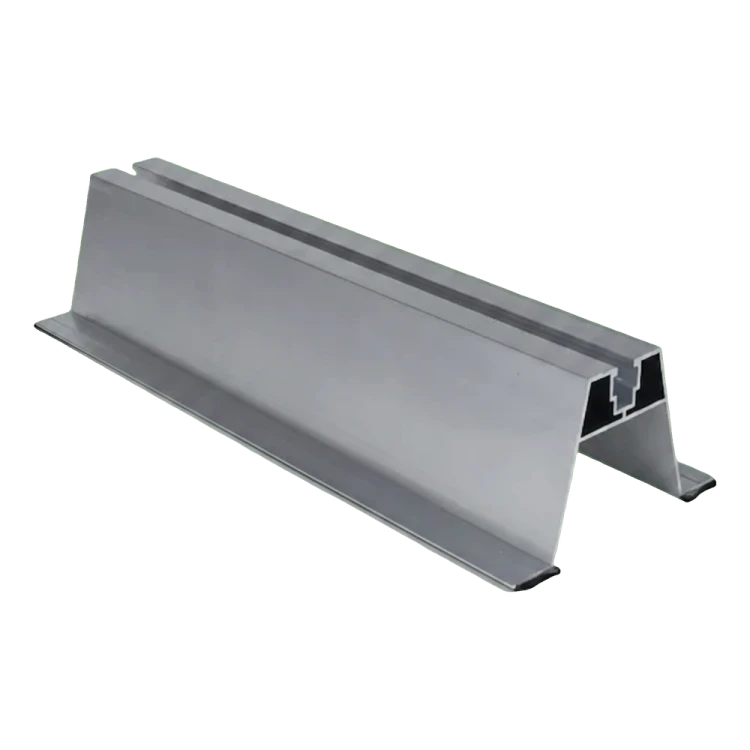

Le pont trapézoïdal H-70 avec EPDM est un profilé de montage en aluminium destiné à la fixation directe de panneaux photovoltaïques sur les toitures recouvertes de tôle trapézoïdale. La variante type 2 est dédiée aux liaisons de toiture plus élevées — la hauteur du profilé assure une libre circulation d'air sous les modules, permettant leur refroidissement naturel et leur éloignement de la surface chauffée du toit. Le profilé est équipé d'une rainure de montage supérieure, dans laquelle se fixent les pinces intermédiaires et d'extrémité à l'aide de vis à tête hexagonale creuse et d'écrous carrés. Des joints EPDM sont montés sur les pieds du profilé, atténuant les vibrations, protégeant le revêtement de la tôle contre les rayures et assurant l'étanchéité au point de contact avec la couverture du toit. Les trous pour les vis de fixation à la tôle sont réalisés sur chantier — ce qui permet à l'installateur d'adapter l'espacement des trous à l'espacement des nervures du trapèze.
Avantages pour l'équipe d'installation
- Une hauteur de 70 mm éloigne le module du toit — meilleure ventilation et températures de fonctionnement des panneaux plus basses
- Le joint EPDM sur les pieds protège le revêtement de la tôle et améliore l'adhérence du profilé
- Rainure de montage compatible avec les pinces intermédiaires et d'extrémité — système de fixation universel
- Trous de fixation réalisés sur site, permettant d'adapter le pont à n'importe quel profil trapézoïdal
- Aluminium 6060 résistant à la corrosion — exploitation sans entretien pendant toute la durée de vie de l'installation

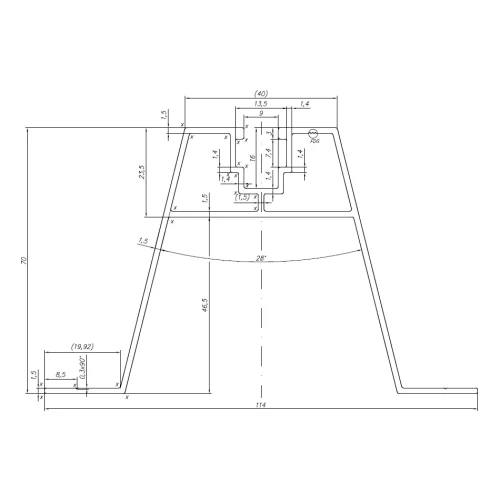

Le dessin en coupe montre la forme trapézoïdale du profilé avec une base large et une rainure de montage au sommet. Le détail en bas à gauche présente la coupe du joint EPDM monté sur le pied du profilé. Toutes les dimensions de la section se trouvent dans la fiche technique ci-dessous.
