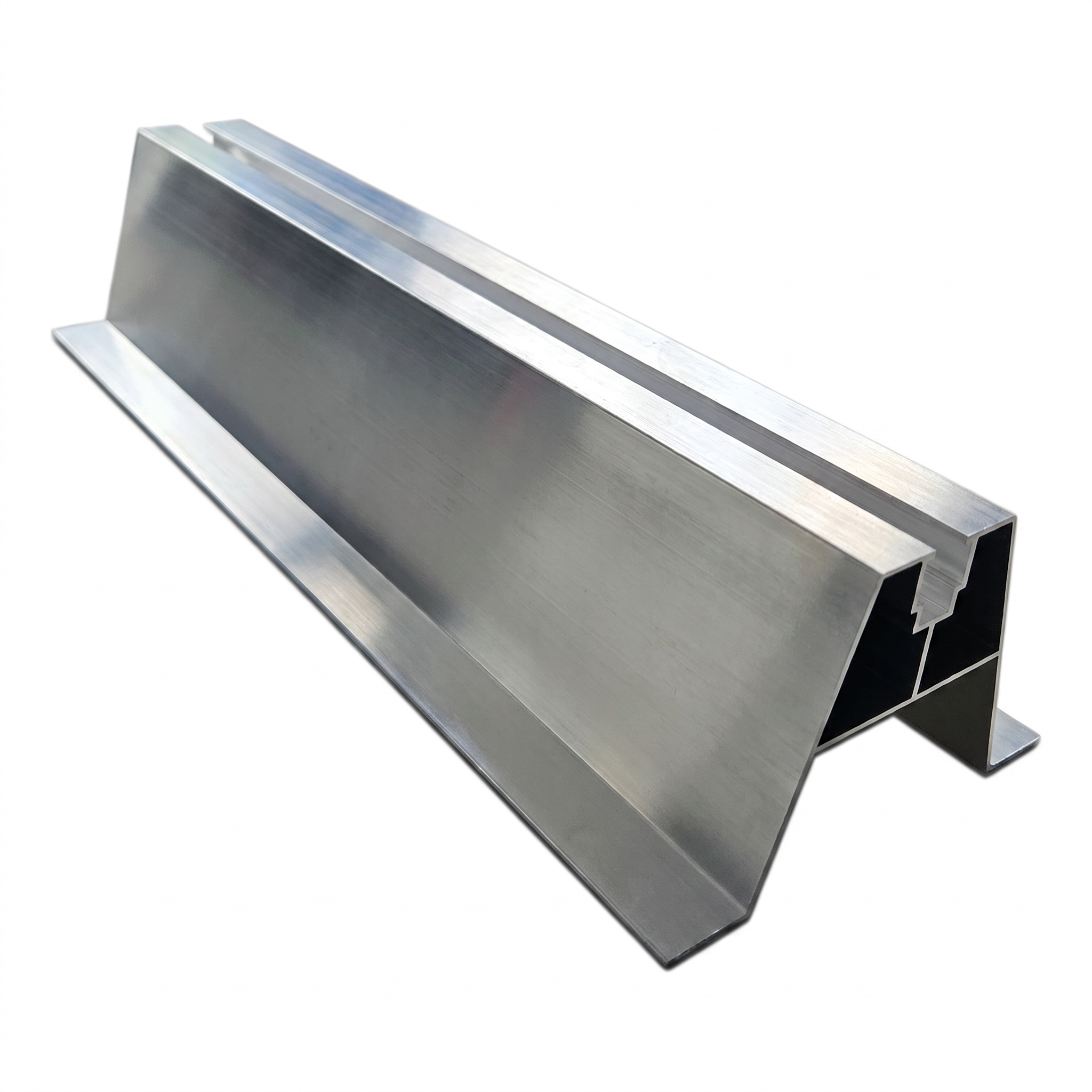

Pont trapézoïdal aluminium PV avec EPDM H70 L330 pour bac acier trapézoïdal
Pont trapézoïdal aluminium H70 L330 est un profilé de montage robuste destiné aux installations photovoltaïques sur toitures recouvertes de bac acier trapézoïdal. Grâce au joint EPDM de 2 mm d'épaisseur, il assure un appui étanche et stable sur le support, éliminant les risques de microvibrations et d'endommagement du revêtement du bac. L'élément prêt à poser réduit le temps de montage et garantit une reproductibilité sur chaque toiture.
Le profilé est fabriqué en aluminium avec une finition Standard (anodisation de protection). La construction à section trapézoïdale avec canal central de guidage permet une fixation sûre par vis ou par vis autoperceuse et garantit une haute capacité portante pour une masse propre réduite de seulement 0,357 kg.
Application
- Montage de rails PV sur toitures en bac acier trapézoïdal
- Compensation du profil trapézoïdal – le pont répartit uniformément la pression sur les nervures du bac
- Compatible avec les vis autoperceuses ou les boulons avec rondelle EPDM
Caractéristiques du produit
- Longueur : 330 mm
- Hauteur : 70 mm
- Matériau du profilé : aluminium
- Finition : Standard (anodisation de protection)
- Joint : EPDM 2 mm
- Poids : 0,357 kg
Dimensions et caractéristiques techniques
- Longueur (L) : 330 mm
- Hauteur (H) : 63 mm (dimension du profilé : 70 mm selon le dessin de section)
- Largeur de la partie supérieure : 40 mm
- Largeur des semelles de base : 26,63 mm (gauche et droite)
- Entraxe intérieur des semelles : 62,74 mm
- Angle des parois obliques : 14°
- Épaisseur des parois : 1,2–1,5 mm
- Épaisseur de la paroi supérieure : 1,3 mm
- Canal de guidage – largeur de l'ouverture : 9 mm, profondeur : 16 mm
- Rayons non spécifiés : R0,25
La section trapézoïdale précisément conçue avec une traverse interne de renforcement et un canal central de guidage garantit la rigidité du profilé et le positionnement facile des éléments de fixation.
