Pont trapézoïdal aluminium H40 L330 avec joint EPDM 2 mm pour montage PV

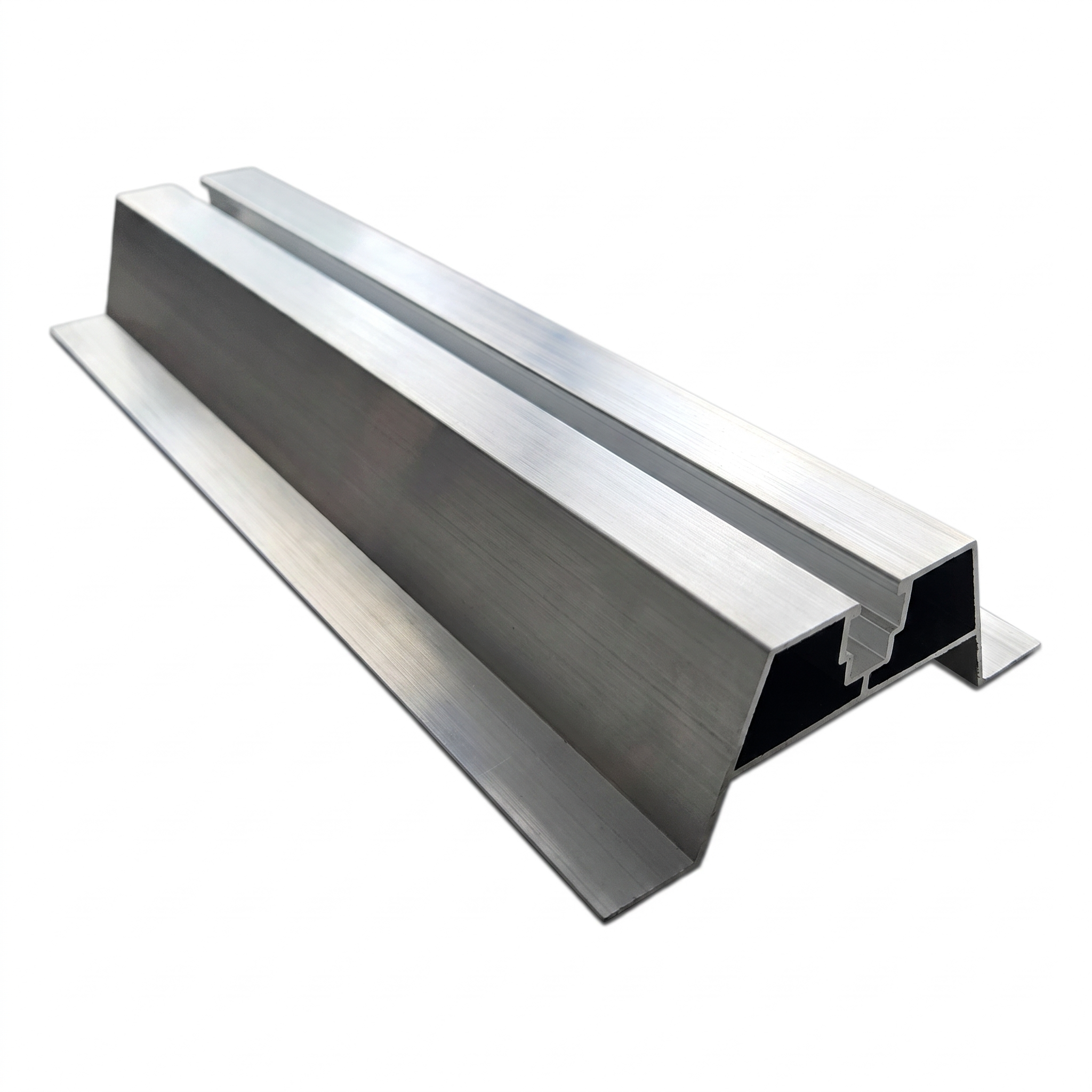

Le pont trapézoïdal aluminium avec joint EPDM est un adaptateur de toiture professionnel conçu pour le montage de structures photovoltaïques sur des bacs en acier trapézoïdaux. Grâce au profil d'une hauteur de 40 mm, le pont épouse parfaitement la forme de l'onde du bac, offrant une base stable et étanche pour les rails de montage PV. Fourni avec un joint en caoutchouc EPDM de 2 mm d'épaisseur, qui amortit les vibrations, compense les irrégularités et protège le revêtement du bac contre les dommages.
Principaux avantages pour l'installateur
- Canal de montage intégré – permet la fixation rapide des rails à l'aide de boulons coulissants sans éléments supplémentaires
- Anodisation standard – protection anticorrosion durable de l'aluminium assurant une résistance aux intempéries sur de nombreuses années
- Joint EPDM 2 mm inclus – élimine le contact galvanique entre l'aluminium et le bac en acier et assure l'étanchéité de la liaison
- Poids de seulement 0,315 kg – n'alourdit pas la structure du toit et facilite le transport sur site

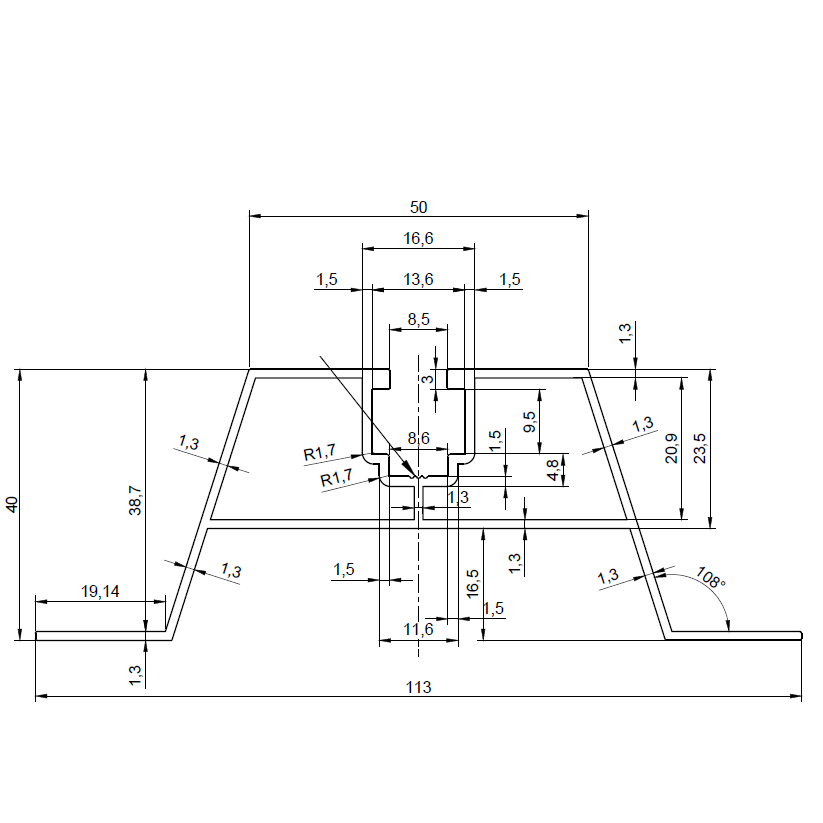

Dimensions et paramètres du profil (coupe transversale)
- Longueur du pont : 330 mm
- Hauteur totale du profil : 40 mm
- Largeur supérieure (tête) : 50 mm
- Largeur totale à la base : 113 mm
- Largeur des pieds latéraux : 19,4 mm (gauche et droite)
- Épaisseur des parois latérales : 1,3 mm
- Épaisseur des parois supérieures : 1,3 mm
- Canal de montage – ouverture : 8,5 mm, largeur intérieure : 13,6 mm
Données générales
- Matériau du profil : aluminium avec anodisation standard
- Joint : EPDM 2 mm
- Poids : 0,315 kg
- Dimensions hors tout : 330 × 113 × 40 mm (L × l × H)
Le pont trapézoïdal constitue un élément indispensable du système de montage PV sur les toitures en bac acier trapézoïdal. Sa construction symétrique avec traverse intérieure de renfort assure une transmission uniforme des charges du rail de montage vers l'onde du bac. Les zones indiquées sur le dessin peuvent présenter des traces thermiques apparues lors du processus d'extrusion – il s'agit d'une caractéristique de fabrication normale qui ne réduit pas les propriétés mécaniques du profil.
