Pont thermique trapézoïdal en aluminium H-70 avec EPDM 400 mm – montage PV sur tôle trapézoïdale

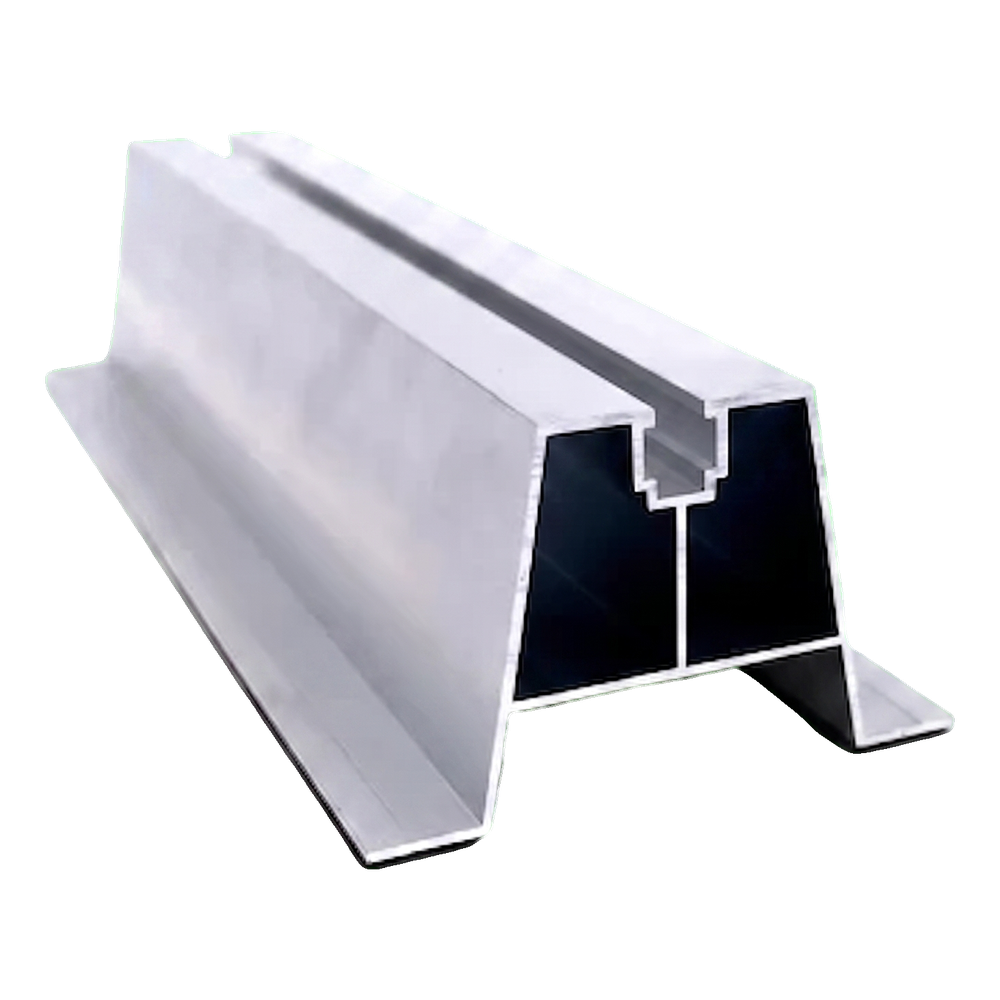

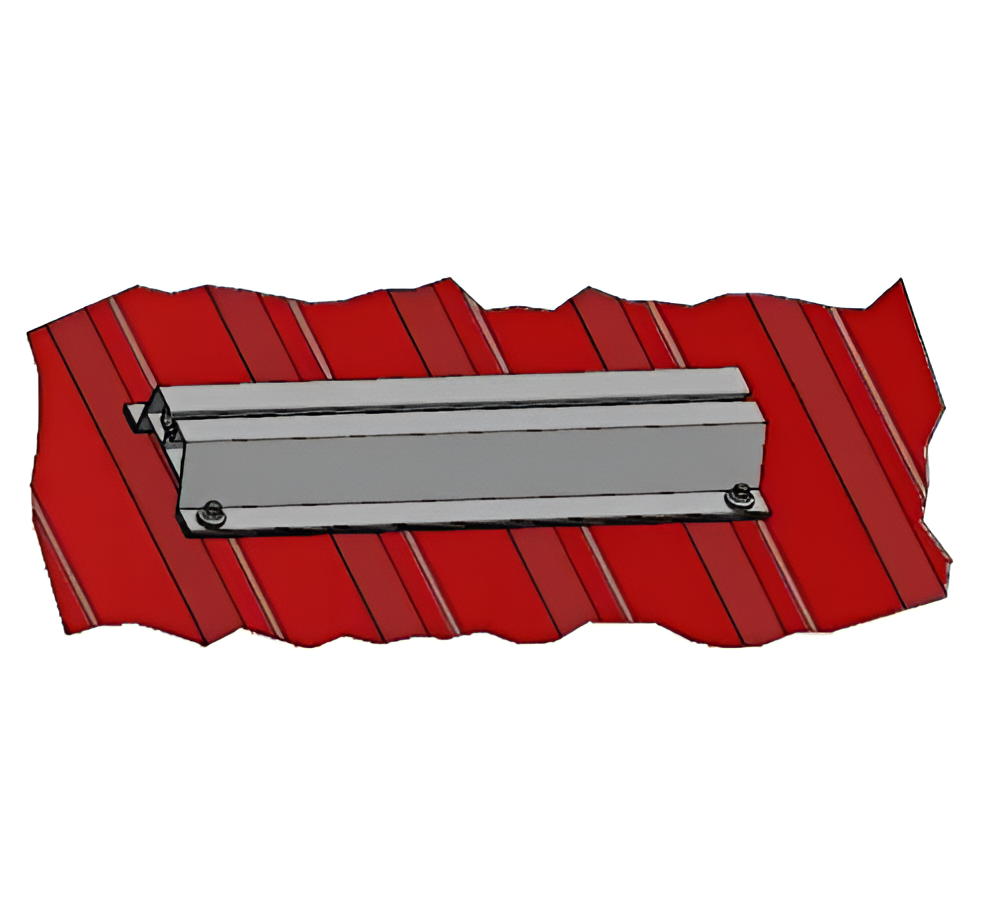

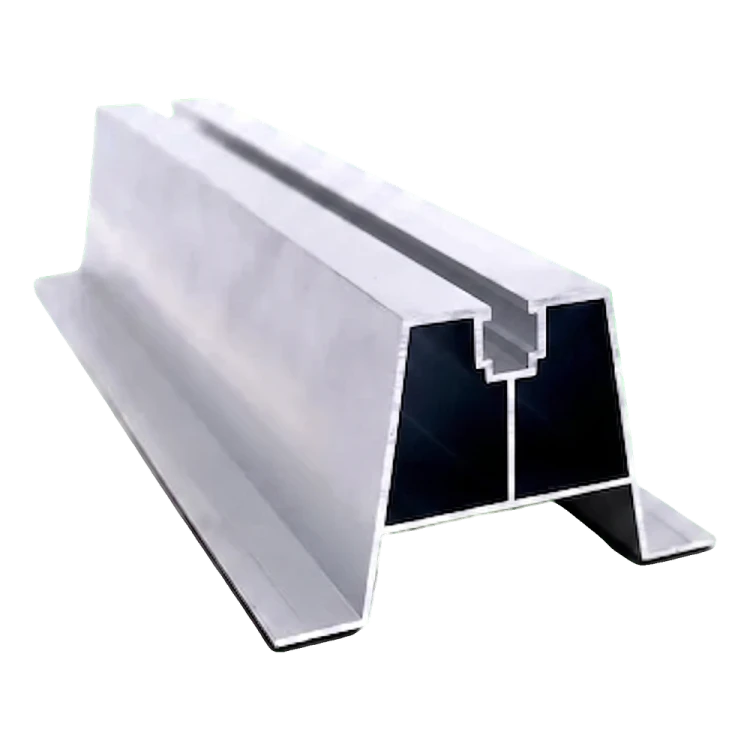

Le pont thermique trapézoïdal H-70 avec joint EPDM est un profilé pont en aluminium conçu pour le montage direct de panneaux photovoltaïques sur des toits couverts de tôle trapézoïdale. La hauteur du profilé assure une distance appropriée entre le module et la surface du toit, permettant une circulation libre de l'air sous le panneau. La ventilation naturelle favorise le refroidissement des modules, ce qui se traduit directement par le maintien de leur rendement lors des journées chaudes. Le profilé est fabriqué en alliage d'aluminium 6060, caractérisé par une haute résistance à la corrosion et une bonne résistance mécanique. La partie inférieure du pont est équipée d'un joint EPDM, qui protège la couverture de toiture contre les dommages et assure une adhérence étanche à la tôle trapézoïdale. Le rail supérieur avec rainure de montage permet une fixation rapide des pinces centrales et d'extrémité à l'aide de vis à tête hexagonale creuse et d'écrous carrés — sans nécessiter d'outils spécialisés.
Avantages du profilé pont H-70
- Un profilé à structure surélevée assure un espace de ventilation entre le panneau et le toit, favorisant le refroidissement naturel des modules

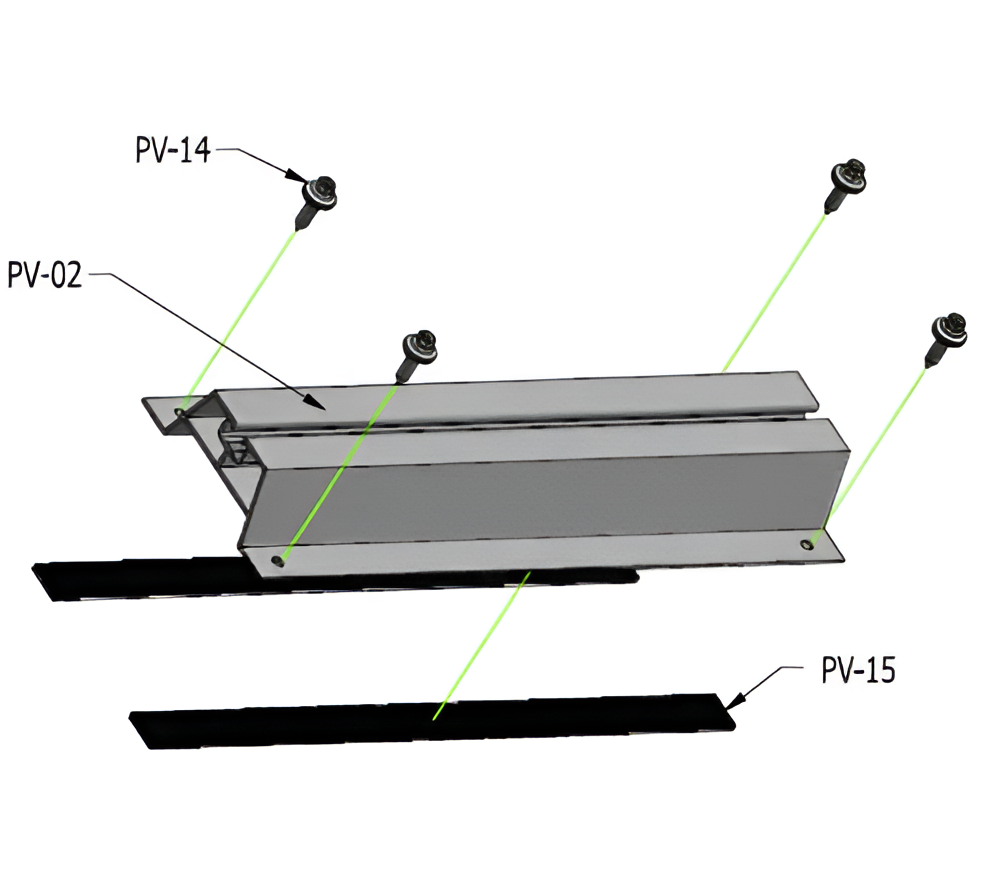

- Le joint EPDM sur les pieds du profilé protège la tôle trapézoïdale contre les rayures et élimine le contact galvanique entre l'aluminium et l'acier de la couverture de toiture
- L'aluminium 6060 se prête à l'anodisation, ce qui permet d'obtenir une protection anticorrosion supplémentaire et une finition esthétique

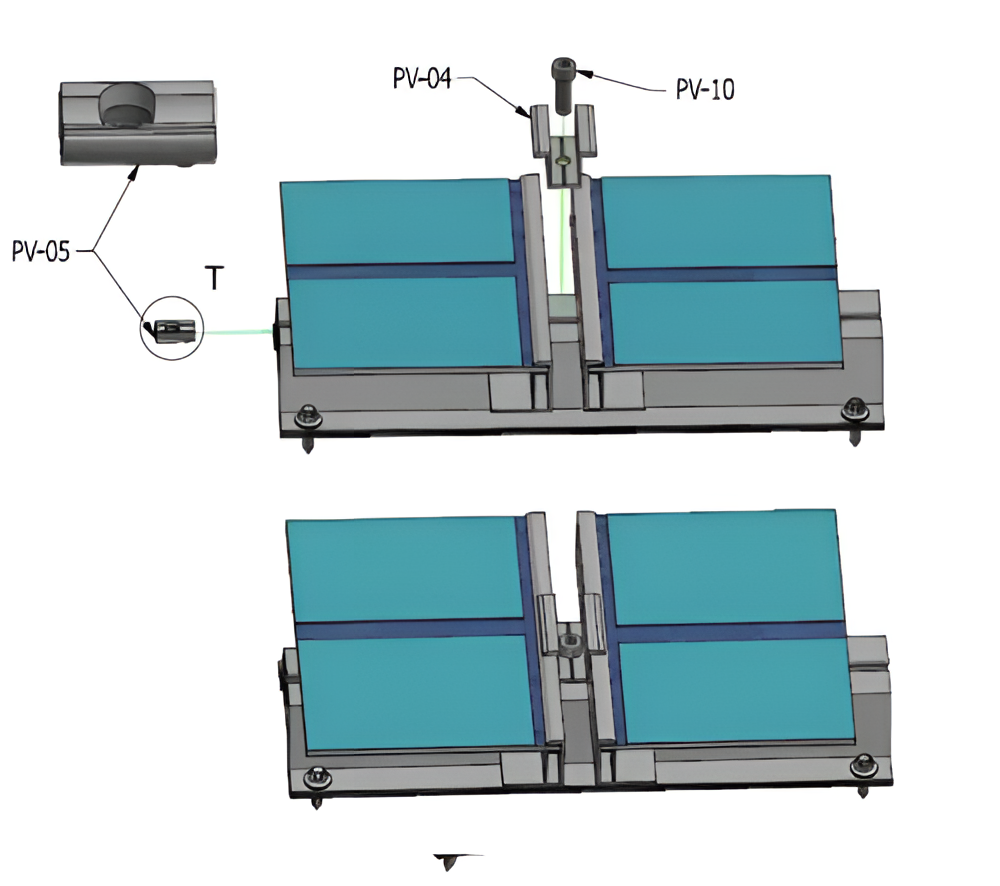

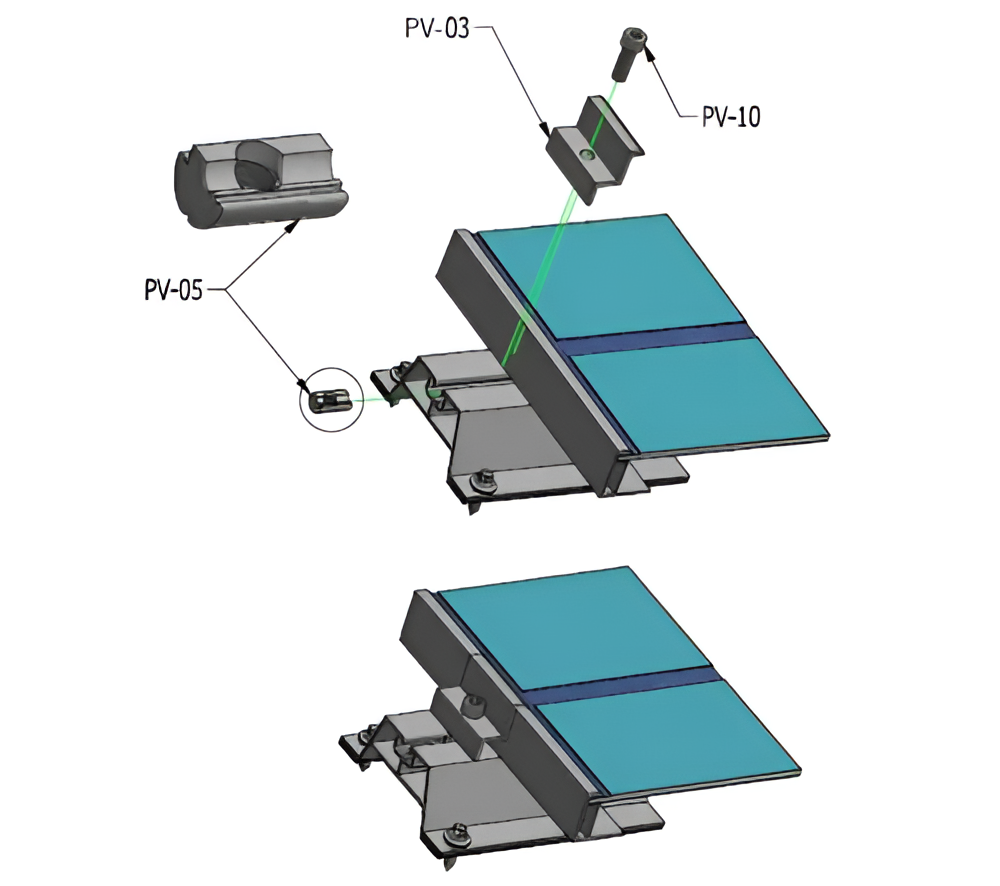

- La rainure de montage universelle du rail supérieur est compatible avec les pinces centrales et d'extrémité des systèmes PV standards
- Les trous de montage sont réalisés sur place lors de l'installation, ce qui permet d'ajuster précisément l'espacement au profilé de tôle concerné

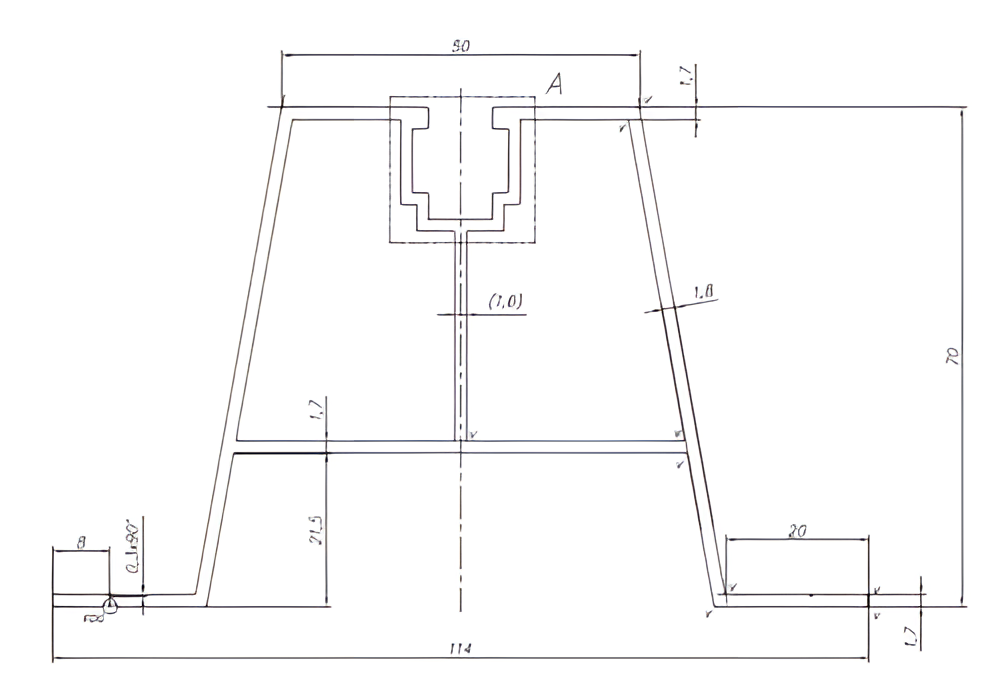

Le dessin technique présente la coupe transversale complète du profilé avec les dimensions des éléments constructifs clés. On y distingue la forme trapézoïdale caractéristique des pieds, la rainure de montage centrale dans le rail supérieur ainsi que la rainure permettant d'insérer les écrous carrés. Vous trouverez les dimensions détaillées du profilé dans le tableau Dimensions ci-dessous.
